Віброплощадка

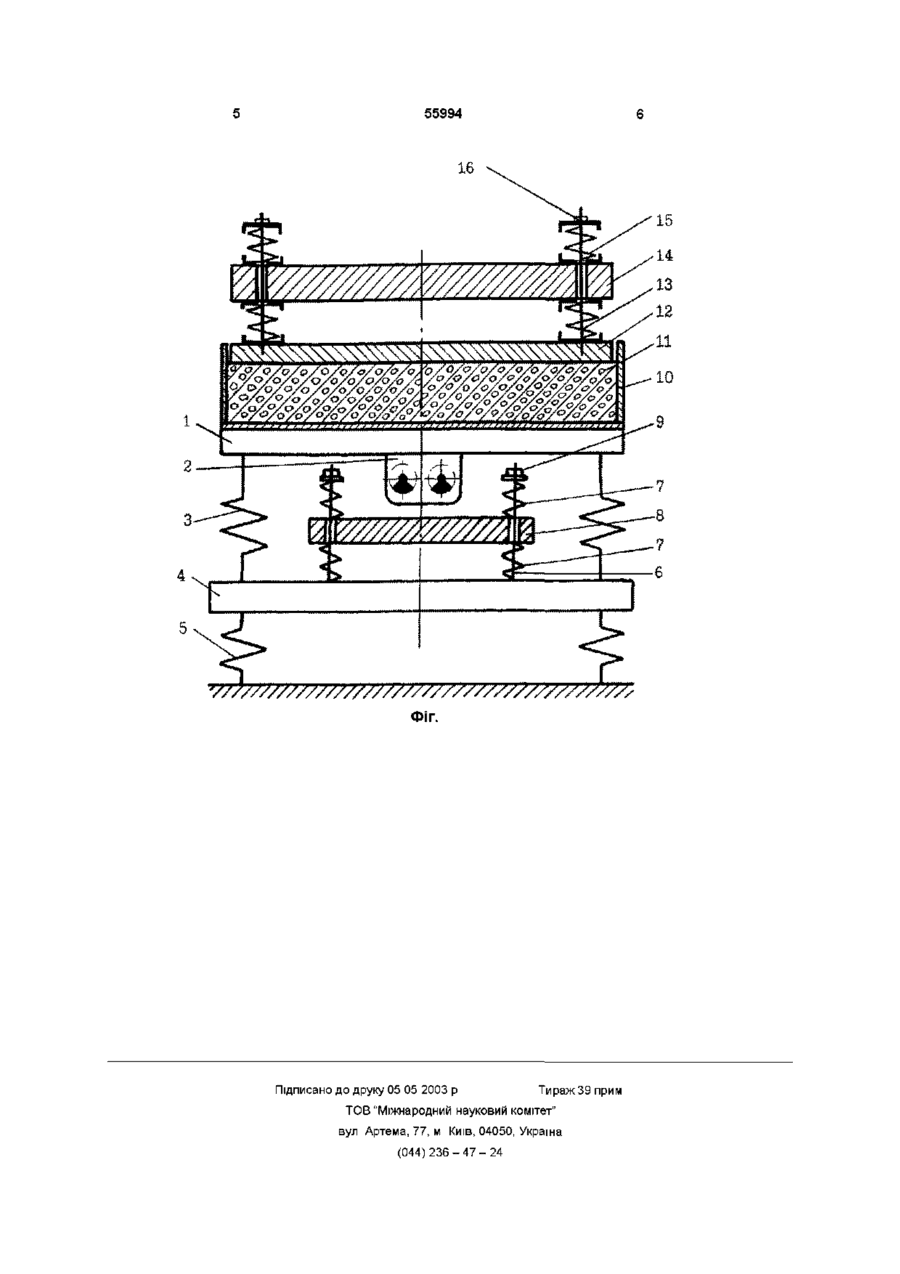

Віброплощадка, що містить встановлену на основі за допомогою пружних опор проміжну раму з вертикально встановленими напрямними стрижнями з попередньо навантаженими пружними елементами, між якими рухливо розташована плита з вертикальними отворами по периметру, через Винахід відноситься до будівельного машинобудування, стосується пристроїв для віброущільнення різних матеріалів і може бути використаний у виробництві збірного бетону і залізобетону Відома віброплощадка з привантажем для ущільнення бетонної суміші у формі [1], що містить робочий орган, віброзбудник, верхню і нижню плити, з'єднані за допомогою пружних зв'язків Недоліком цієї конструкції є те, що вона не забезпечує гасіння коливань віброплощадки при запуску та зупинці приводу віброзбудника, так як верхня і нижня плити коливаються сумісно і в протифазі з робочим органом в робочому режимі віброзбудника, наносячи удари по робочому органу і погіршуючи умови роботи як віброплощадки, так і технологічного устаткування яке знаходиться поблизу від неї, а також знижує надійність і ДОВГОВІЧНІСТЬ споруд Найбільш близьким технічним рішенням, вибраним як прототип, є віброплощадка, що має встановлену на основі за допомогою пружних опор проміжну раму, на яку обпираються пружними елементами робочий орган з віброзбудником і додаткова плита, встановлена поміж попередньо навантажених пружних елементів з поздовжніми осьовими каналами, в яких розташовані жорстко закріплені на проміжній рамі направляючі стержні з притискними елементами на вільних кінцях [2] Ця які проходять жорстко закріплені на проміжній рамі напрямні стрижні з притискними елементами на вільних кінцях і на яку пружними елементами обпирається робочий орган з віброзбудником, яка відрізняється тим, що вона додатково забезпечена привантажем у вигляді двох плит - верхньої, з вертикальними отворами по периметру, і нижньої, причому верхня плита закріплена на нижній поміж попередньо навантажених пружних елементів за допомогою вертикальних напрямних стрижнів з притискними елементами на вільних кінцях, які проходять крізь вертикальні отвори верхньої плити та поздовжні осьові канали пружних елементів конструкція дозволяє усунути вібраційний вплив на основу у сталому режимі роботи віброзбудника Недоліками вказаного пристрою є неможливість гасіння коливань віброплощадки у перехідних режимах роботи віброзбудника і, як наслідок, виникнення передумов руйнування споруд, а також зниження надійності і ДОВГОВІЧНОСТІ ЯК самої віброплощадки так і технологічного устаткування, встановленого поруч з нею Основою винаходу є задача удосконалення віброплощадки, в якій наявність нового конструктивного елементу та особливостей його виконання і розташування забезпечує підвищення ефективності віброізоляції віброплощадки від основи як у сталому, так і у перехідних режимах роботи віброзбудника, забезпечує створення безпечних санітарно-ппєнічних умов праці, дозволяє усунути передумови руйнування споруд, а також підвищити надійність і ДОВГОВІЧНІСТЬ самої віброплощадки Означена задача вирішується тим, що віброплощадка, яка містить встановлену на основі при допомозі пружних опор проміжну раму, на яку обпираються пружними елементами робочий орган з віброзбудником і додаткова плита, встановлена поміж попередньо навантажених пружних елементів з вертикальними отворами, в яких розташовані жорстко закріплені на проміжній рамі направляючі стержні з притискними елементами, у вигляді га ю ю 55994 иок, на вільних кінцях, ВІДПОВІДНО ДО винаходу, додатково забезпечена привантажем у вигляді двох плит-верхньої, з вертикальними отворами по периметру, і нижньої, причому верхня плита закріплена на нижній поміж попередньо навантажених пружних елементів за допомогою вертикальних направляючих стержнів з притискними елементами на вільних кінцях, які проходять крізь вертикальні отвори верхньої плити та поздовжні осьові канали пружних елементів Таким чином, на відміну від прототипу, у якому віброізоляція забезпечується тільки у сталому режимі роботи віброзбудника у перехідних режимах існує ймовірність виникнення резонансу віброплощадки, технологічного обладнання і елементів будівель та споруд У пропонованій конструкції гасіння коливань віброплощадки відбувається навіть у перехідних режимах роботи віброзбудника, що дозволяє створити нормальні санітарноппєнічні умови праці Відсутність вібрації усуває передумови руйнування споруд, підвищуючи тим самим надійність і ДОВГОВІЧНІСТЬ самої віброплощадки Саме наявність в конструкції додаткового привантажу у вигляді двох додаткових плит, з'єднаних між собою пружними елементами, дозволяє шляхом підбору величини маси верхньої плити або жорсткості пружних елементів, на яких вона встановлена, досягти збігу частоти власних коливань верхньої плити з резонансною частотою віброплощадки, що забезпечує суттєве зниження амплітуди коливань віброплощадки на резонансній частоті і скорочення часу перехідних процесів Технічний результат, який досягається пропонуємим рішенням, тільки вищевикладеним Віброплощадка також дозволяє покращити якість і зменшити термін формування виробу за рахунок наявності верхньої і нижньої плит, які відіграють роль привантажу Більш докладно сутність запропонованого технічного рішення роз'яснюється за допомогою фігури, де показано конструкцію та принцип дії віброплощадки Віброплощадка складається з робочого органу 1 з віброзбудником 2 коливань, обпертого за допомогою пружних елементів 3 у вигляді циліндричних пружин стиснення на проміжну раму 4, встановлену на пружних опорах 5 На проміжній рамі 4 вертикально закріплені направляючі стержні 6 з різьбою на вільних кінцях, на які насаджені пружні елементи 7 у вигляді циліндричних пружин стиснення, поміж яких розташована плита 8 з вертикальними отворами по периметру і з можливістю переміщення уздовж стержнів 6 Плита 8 затискується між пружними елементами 7 притискними елементами у вигляді гайок 9 з зусиллям, яке запобігає відриву плити 8 від пружних елементів 7 На робочому органі 1 встановлена форма 10 з бетонною сумішшю 11, на яку обпирається привантаж у вигляді двох плит - нижньої 12, з вертикально закріпленими по її периметру направляючими стержнями 13 з різьбою на вільних кінцях, і верхньої 14-3 вертикальними отворами по периметру, яка насаджена на стержні 13 між пружними елементами 15 з можливістю переміщення уздовж стержнів 13 Верхня плита 14 затискується між пружними елементами 15 притискними елементами у вигляді гайок 16 Віброплощадка працює таким чином В робочому режимі віброплощадки вертикально направлені коливання від віброзбудника 2 передаються на форму 10 з бетонною сумішшю 11 і через неї - на нижню 12 і верхню 14 плити привантажу, які коливаються як одне ціле, бо як власна частота коливань верхньої плити 14 значно нижча за робочу частоту віброзбудника 2 Бетонна суміш 11 під впливом вібраційних імпульсів і гад тиском плит 12 і 14 ущільнюється До вертикальних коливань, крім робочого органу 1, форми 10 з бетонною сумішшю 11, нижньої 12 і верхньої 14 плит, додаються коливання проміжної рами 4 на пружних опорах 5 Плита 8 проміжної рами 4 також здійснює вертикальні коливання відносно неї уздовж направляючих стержнів 6 на пружних елементах 7, але у протифазі з проміжною рамою 4, що коливається з робочою частотою, розрахованою ВІДПОВІДНО ДО жорсткості пружних елементів 7 При цьому відбувається сумарне силове врівноваження часткового впливу коливань робочого органу 1 на проміжну раму 4 силою інерції плити 8 на пружних елементах 7, які забезпечують віброізоляцію віброплощадки від основи у сталому (робочому) режимі віброзбудника 2 У перехідних режимах роботи віброзбудника 2 (пуск і вибіг) при збігу частоти власних коливань верхньої плити 14 привантажу з частотою коливань віброзбудника (момент досягнення робочим органом 1 однієї з найбільш небезпечних резонансних частот) за рахунок відповідної жорсткості пружних елементів 15 вона коливається у протифазі з робочим органом 1 При цьому відбувається врівноваження коливань робочого органу 1 силою інерції верхньої плити 14 на пружних елементах 15, причому маса верхньої плити 14 складає 5 20% від сумарної маси робочого органу 1 зі збудником коливань 2, формою 10 з бетонною сумішшю 11 і нижньою плитою 12 привантажу Таким чином, використання запропонованої віброплощадки дозволяє створити сприятливі умови для роботи операторів при формуванні виробів на усіх режимах роботи віброплощадки, підвищити и надійність, ДОВГОВІЧНІСТЬ і значно зменшити динамічні впливи на технологічне обладнання і будівлі за рахунок усунення передачі шкідливих вібраційних впливів на основу, як у сталому, так і у перехідних режимах роботи віброплощадки Використана в конструкції віброплощадки система віброізоляції має достатній ступінь конструкторської проробки, що дозволяє говорити про можливість та ДОЦІЛЬНІСТЬ промислового застосування пропонуємого технічного рішення, що заявляється Джерела інформації 1 А с СРСР №1454698, "Привантаж до форм для виготовлення виробів із бетонних сумішей", кл В 28 В 1/08, Бюлетень №7, 1989 р аналог 2 Патент України № 25576, "Віброплощадка" кл В 28 В 1/08, Бюлетень № 6, 1998 р - прототип 55994 \ \ \ \ \ \ \ Х ч\\\\\\\ХМ \\\\\\\ \\\\\\\\ \ У//////У//////Л Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
