Ущільнююча установка з пристроєм, що застосовується для додаткової дії тиском на поверхню виробу, що формується

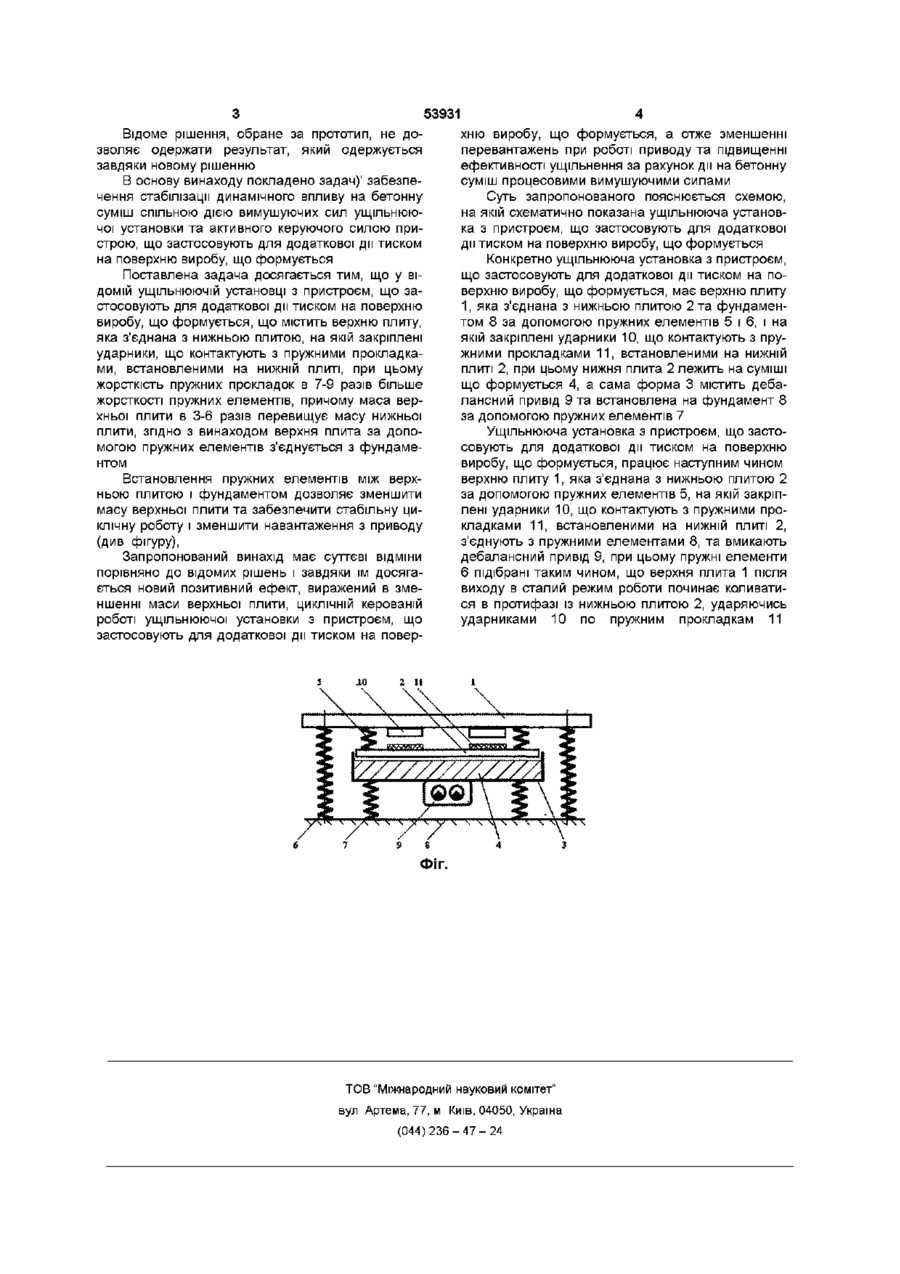

Ущільнююча установка з пристроєм, що застосовується для додаткової дії тиском на поверхню виробу, що формується, яка містить з'єднані між собою верхню і нижню плити, на верхній плиті закріплені ударники, що контактують з пружними прокладками, встановленими на нижній плиті, яка відрізняється тим, що верхня плита за допомогою пружних елементів з'єднується з фундаментом, при цьому зменшується маса верхньої плити Винахід відноситься до будівельних машин, а саме до механізмів для ущільнення виробів з бетону і збірного залізобетону та дозволяє покращити динамічні характеристики при інтенсифікації процесу ущільнення з дією на бетонну суміш вимушуючими силами та активною цілеспрямованою дією пристрою, що застосовують для додаткової дії тиском на поверхню виробу, що формується Відома установка для ущільнення бетону та збірного залізобетону містить робочий орган із збудником коливань, який обпертий за допомогою пружних елементів на врівноважуючу раму, яка встановлена на пружних опорах На врівноважуючій рамі між пружними елементами, забезпеченими поздовжніми осьовими каналами, встановлена додаткова плита з виконаними ш краях вертикальними отворами Пружні елементи додатково з'єднані поміж собою за допомогою направляючих стержнів з притискуючими елементами на вільних кінцях, які проходять крізь осьові канали пружних елементів і отвори плити, жорстко закріплених на врівноважуючій рамі (див патент України №25576 В 28 В 1/08) кальними отворами, які розташовані за її периметром, встановлену між основними і додатковими пружними елементами з направляючими стержнями жорстко закріпленими на нижній плиті, які проходять крізь поздовжні осьові канали пружних елементів і вертикальні отвори верхньої плити ВІЛЬНІ КІНЦІ направляючих стержнів забезпечені притискуючими елементами у вигляді гайок (див патент України №24796 В 28 В 1/08) Недоліком даної конструкції є недостатнє кріплення форми, недостатнє ущільнення виробів, великі перевантаження двигунів в момент пуску, що обумовлено відсутністю управління роботою пристрою, що застосовують для додаткової дії тиском на поверхню виробу, що формується Найбільш близькою до запропонованої є ущільнююча установка з пристроєм, що застосовують для додаткової дії тиском на поверхню виробу, що формується, що містить верхню плиту, яка з'єднана з нижньою плитою, на якій закріплені ударники, що контактують з пружними прокладками, які встановлені на нижній плиті При цьому жорсткість пружних прокладок в 7-9 разів більше жорсткості пружних елементів, причому маса верхньої плити в 3-6 разів перевищує масу нижньої плити (див авт св СРСР №4197480 В 28 В 1/08) Недоліком відомого пристрою, що застосовують для додаткової дії тиском на поверхню виробу, що формується, є велика металоємність, ймовірність зміщення форми під час роботи та неможливістю надання необхідного режиму руху, що призводить до перевантаження приводу Недоліком даного пристрою є недостатнє ущільнення виробів, великі енергозатрати, підвищений рівень шуму Відомий пристрій, що застосовують для додаткової дії тиском на поверхню виробу, що формується для ущільнення бетонної суміші у формі, містить нижню плиту, яка встановлена на бетонну суміш форми, яка обперта на рухому раму з віброзбуджувачем, верхню плиту із наскрізними верти СО со ю 53931 Відоме рішення, обране за прототип, не дохню виробу, що формується, а отже зменшенні зволяє одержати результат, який одержується перевантажень при роботі приводу та підвищенні завдяки новому рішенню ефективності ущільнення за рахунок дії на бетонну суміш процесовими вимушуючими силами В основу винаходу покладено задач)' забезпечення стабілізації динамічного впливу на бетонну Суть запропонованого пояснюється схемою, суміш спільною дією вимушуючих сил ущільнююна якій схематично показана ущільнююча установчої установки та активного керуючого силою прика з пристроєм, що застосовують для додаткової строю, що застосовують для додаткової дії тиском дії тиском на поверхню виробу, що формується на поверхню виробу, що формується Конкретно ущільнююча установка з пристроєм, що застосовують для додаткової дії тиском на поПоставлена задача досягається тим, що у ВІверхню виробу, що формується, має верхню плиту ДОМІЙ ущільнюючій установці з пристроєм, що за1, яка з'єднана з нижньою плитою 2 та фундаменстосовують для додаткової дії тиском на поверхню том 8 за допомогою пружних елементів 5 і 6, і на виробу, що формується, що містить верхню плиту, якій закріплені ударники 10, що контактують з пруяка з'єднана з нижньою плитою, на якій закріплені жними прокладками 11, встановленими на нижній ударники, що контактують з пружними прокладкаплиті 2, при цьому нижня плита 2 лежить на суміші ми, встановленими на нижній плиті, при цьому що формується 4, а сама форма 3 містить дебажорсткість пружних прокладок в 7-9 разів більше лансний привід 9 та встановлена на фундамент 8 жорсткості пружних елементів, причому маса верза допомогою пружних елементів 7 хньої плити в 3-6 разів перевищує масу нижньої плити, згідно з винаходом верхня плита за допоУщільнююча установка з пристроєм, що застомогою пружних елементів з'єднується з фундамесовують для додаткової дії тиском на поверхню нтом виробу, що формується, працює наступним чином верхню плиту 1, яка з'єднана з нижньою плитою 2 Встановлення пружних елементів між верхза допомогою пружних елементів 5, на якій закріпньою плитою і фундаментом дозволяє зменшити лені ударники 10, що контактують з пружними промасу верхньої плити та забезпечити стабільну цикладками 11, встановленими на нижній плиті 2, клічну роботу і зменшити навантаження з приводу з'єднують з пружними елементами 8, та вмикають (див фігуру), дебалансний привід 9, при цьому пружні елементи Запропонований винахід має суттєві ВІДМІНИ 6 підібрані таким чином, що верхня плита 1 після порівняно до відомих рішень і завдяки їм досягавиходу в сталий режим роботи починає коливатиється новий позитивний ефект, виражений в змеся в протифазі із нижньою плитою 2, ударяючись ншенні маси верхньої плити, ЦИКЛІЧНІЙ керованій ударниками 10 по пружним прокладкам 11 роботі ущільнюючої установки з пристроєм, що застосовують для додаткової дії тиском на повер З Л0 2 11 ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
