Рекламно-інформаційне табло

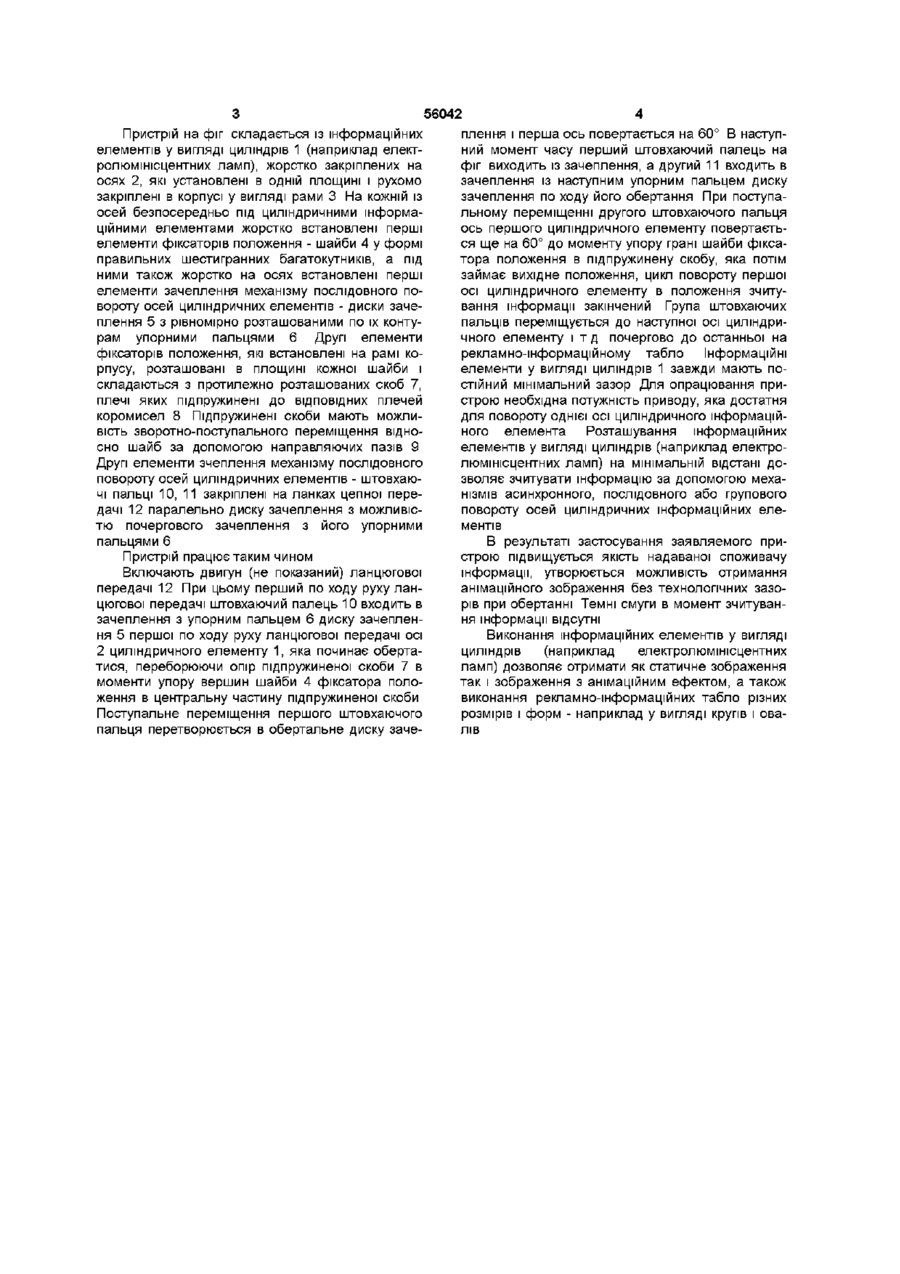

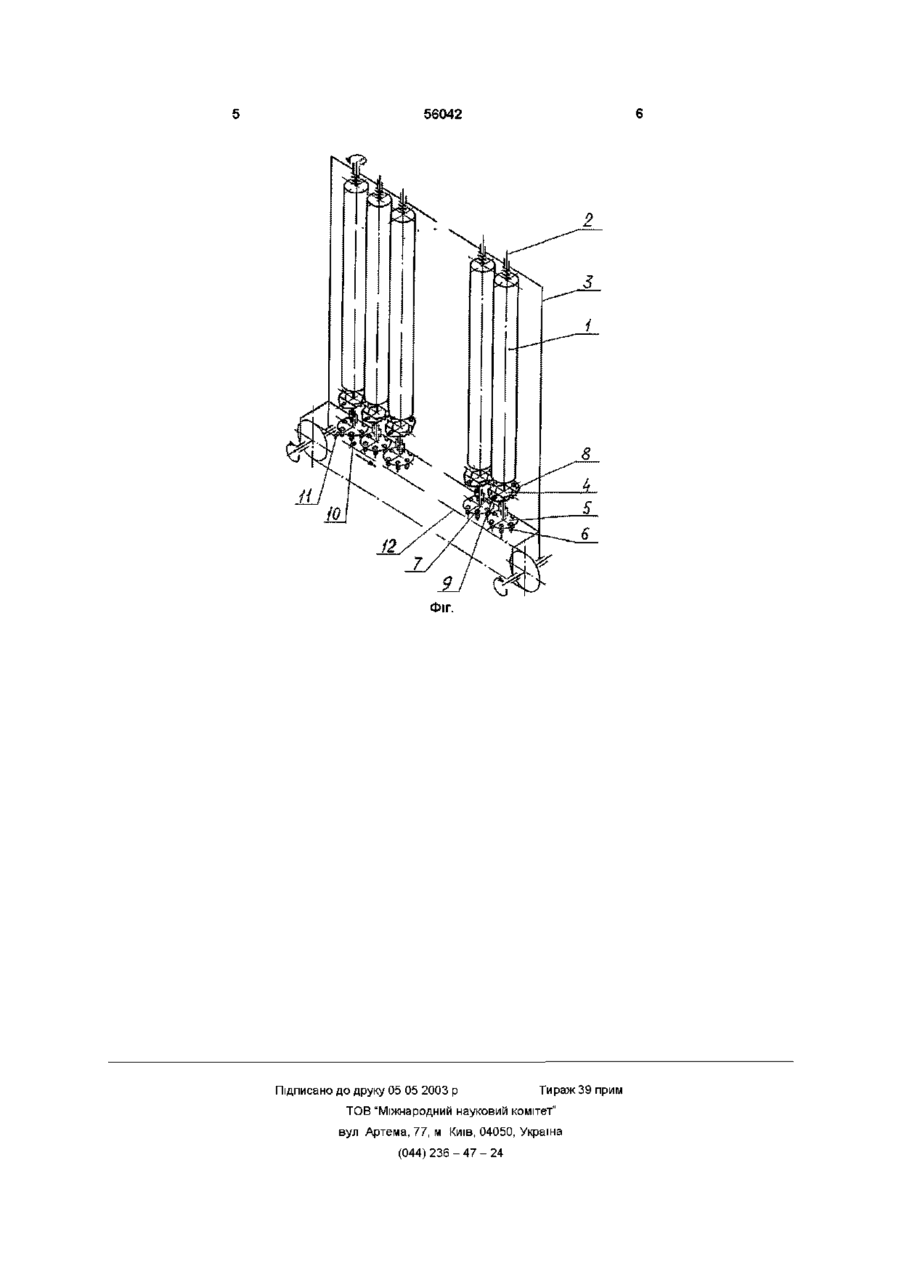

Рекламно-інформаційне табло, що містить корпус у вигляді рами, в якій інформаційні елементи жорстко закріплені на осях, на кожній із яких установлені перші елементи фіксаторів положення Винахід відноситься до рекламно-виставкової справи, зокрема до рекламних табло Відомий патент Роси № 2099796 "Інформаційне табло", МПК G09F 11/02, публікація БИ № 3597р Даний пристрій має установлені з можливістю повороту навколо своїх осей тригранні призми, а осі обертання паралельні і розташовані в одній площині Недолік аналогу - наявність темних смуг на інформаційному полі Найбільш близьким по технічній суттєвості є "Демонстраційний пристрій", патент Роси № 2092907, МПК G09F 11/02, публікація БИ № 2897р Даний пристрій має корпус у вигляді рами, в якій інформаційні елементи у вигляді призм жорстко закріплені на осях, на кожній із яких під призмами установлені диски зачеплення механізму повороту осей призм, а його другі елементи зачеплення установлені на елементі, який передає зусилля приводу з можливістю поступального переміщення Пристрій має також фіксатори положення В даному пристрої подання інформаційних знаків, розміщених на гранях призм, здійснюється шляхом синхронного повороту їх на осях в положення зчитування інформації, при якому ВІДПОВІДНІ грані призм опиняються в одній площині із великими зазорами між сусідніми ребрами Ці зазори необхідні для повертання призм відносно одна одної при їх синхронному обертанні навколо своїх осей, що знижує якість надаваної споживачу інформації - вертикальні темні смуги на інформаційному полі порушують єдність сприйняття інформаційних знаків при зчитуванні інформації В основу даного винаходу поставлена задача у вигляді шайб і під ними жорстко закріплені елементи зачеплення механізму повороту, а його другі елементи зачеплення встановлені на елементі, який передає зусилля приводу з можливістю поступального переміщення, який відрізняється тим, що інформаційні елементи виконані у вигляді циліндрів (наприклад електролюмінісцентних ламп), які розташовані на мінімальній відстані один від одного, яка виключає дотик шляхом виконання інформаційних елементів у вигляді циліндрів (наприклад електролюмінісцентних ламп), які розташовані на мінімальній відстані один від одного, яка виключає дотик, зробити рекламно-інформаційне табло, яке дозволяє отримати інформаційне або анімаційне зображення без технологічних зазорів при обертанні, тобто темні смуги в момент зчитування інформації відсутні Поставлена задача досягається тим, що в рекламно-інформаційне табло, яке має корпус у вигляді рами, в якій інформаційні елементи жорстко закріплені на осях, на кожній із яких установлені перші елементи фіксаторів положення у вигляді шайб і під ними жорстко закріплені елементи зачеплення механізму повороту, а його другі елементи зачеплення встановлені на елементі, який передає зусилля приводу з можливістю поступального переміщення, новим є те, що інформаційні елементи виконані у вигляді циліндрів (наприклад електролюмінісцентних ламп), які розташовані на мінімальній відстані один від одного, яка виключає дотик Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому Завдяки тому, що інформаційні елементи рекламно-інформаційного табло виконані у вигляді циліндрів (наприклад електролюмінісцентних ламп), які розташовані на мінімальній відстані один від одного, яка виключає дотик, це дозволяє отримати інформаційне або анімаційне зображення без технологічних зазорів при обертанні, тобто темні смуги в момент зчитування інформації відсутні о (О ю 56042 Пристрій на фіг складається із інформаційних плення і перша ось повертається на 60° В наступелементів у вигляді циліндрів 1 (наприклад електний момент часу перший штовхаючий палець на ролюмінісцентних ламп), жорстко закріплених на фіг виходить із зачеплення, а другий 11 входить в осях 2, які установлені в одній площині і рухомо зачеплення із наступним упорним пальцем диску закріплені в корпусі у вигляді рами 3 На кожній із зачеплення по ходу його обертання При поступаосей безпосередньо під циліндричними інформальному переміщенні другого штовхаючого пальця ційними елементами жорстко встановлені перші ось першого циліндричного елементу повертаєтьелементи фіксаторів положення - шайби 4 у формі ся ще на 60° до моменту упору грані шайби фіксаправильних шестигранних багатокутників, а під тора положення в підпружинену скобу, яка потім ними також жорстко на осях встановлені перші займаєвихідне положення, цикл повороту першої елементи зачеплення механізму послідовного поосі циліндричного елементу в положення зчитувороту осей циліндричних елементів - диски зачевання інформації закінчений Група штовхаючих плення 5 з рівномірно розташованими по їх контупальців переміщується до наступної осі циліндрирам упорними пальцями 6 Другі елементи чного елементу і т д почергово до останньої на фіксаторів положення, які встановлені на рамі корекламно-інформаційному табло Інформаційні рпусу, розташовані в площині кожної шайби і елементи у вигляді циліндрів 1 завжди мають поскладаються з протилежно розташованих скоб 7, стійний мінімальний зазор Для опрацювання приплечі яких під пружинені до ВІДПОВІДНИХ плечей строю необхідна потужність приводу, яка достатня коромисел 8 Підпружинені скоби мають можлидля повороту однієї осі циліндричного інформаційвість з во ротно-поступального переміщення відноного елемента Розташування інформаційних сно шайб за допомогою направляючих пазів 9 елементів у вигляді циліндрів (наприклад електроДругі елементи зчеплення механізму послідовного люмінісцентних ламп) на мінімальній відстані доповороту осей циліндричних елементів - штовхаюзволяє зчитувати інформацію за допомогою мехачі пальці 10, 11 закріплені на ланках цепної перенізмів асинхронного, послідовного або групового дачі 12 паралельно диску зачеплення з можливісповороту осей циліндричних інформаційних елетю почергового зачеплення з його упорними ментів пальцями 6 В результаті застосування заявляемого приПристрій працює таким чином строю підвищується якість надаваної споживачу інформації, утворюється можливість отримання Включають двигун (не показаний) ланцюгової анімаційного зображення без технологічних зазопередачі 12 При цьому перший по ходу руху ланрів при обертанні Темні смуги в момент зчитуванцюгової передачі штовхаючий палець 10 входить в ня інформації відсутні зачеплення з упорним пальцем 6 диску зачеплення 5 першої по ходу руху ланцюгової передачі осі Виконання інформаційних елементів у вигляді 2 циліндричного елементу 1, яка починає обертациліндрів (наприклад електролюмінісцентних тися, переборюючи опір підпружиненої скоби 7 в ламп) дозволяє отримати як статичне зображення моменти упору вершин шайби 4 фіксатора полотак і зображення з анімаційним ефектом, а також ження в центральну частину підпружиненої скоби виконання рекламно-інформаційних табло різних Поступальне переміщення першого штовхаючого розмірів і форм - наприклад у вигляді кругів і овапальця перетворюється в обертальне диску зачелів 56042 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
