Модульний екран інформаційного табло

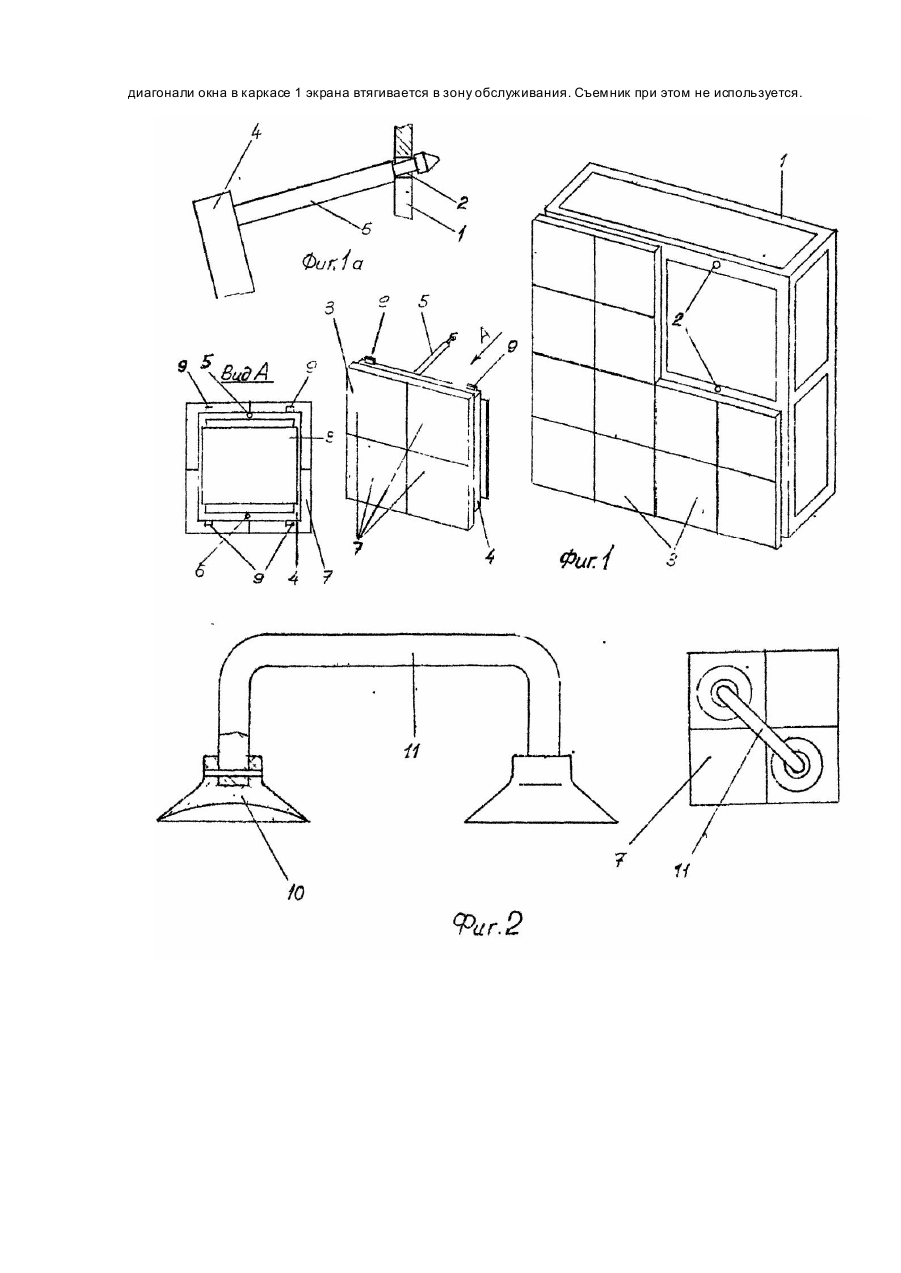

Изобретение относится к системам отображения информации коллективного пользования. Экраны информационных табло набираются из отдельных съемных модулей, в которых на каркасе закреплено индикационное поле и с обратной стороны - элементы управления индикаторами. Модули устанавливаются в несущий каркас экрана с помощью направляющих штырей, фиксируются в нем обычно с помощью резьбовых элементов и подключаются к схеме экрана с помощью электрических разъемов. С точки зрения эргономики важно, чтобы зазоры между модулями были минимальными. Наиболее близкой к заявляемому решению является конструкций экрана [1]. В этой конструкции съемные модули имеют каркас с двумя направляющими штырями, расположенными по горизонтальной оси симметрии модуля. На лицевой поверхности каркаса закреплены газоразрядные индикаторные панели, на обратной элементы управления индикаторами и разъемы. Модуль вставляется в каркас экрана таким образом, что направляющие штыри попадают в соответствующие отверстия каркаса экрана, фиксируется в нем и подключается к схеме экрана с помощью разъемов. Съем модулей возможен только с задней стороны экрана, для чего: - расстыковываются разъемы; - снимаются элементы фиксации; - модуль выталкивается вперед. Эта конструкция обязательно требует зоны обслуживания около 1 м сзади экрана, что исключает возможность его монтажа на стене. Известны попытки создания настенной конструкции модульного экрана, а частности, с тригерным механизмом, с электромагнитными выталкивателями, но из-за сложности и технологических проблем они не были реализованы. В основу изобретения поставлена задача создания конструкции модульного экрана информационного табло, в котором путем изменения конструкции направляющих штырей и элементов фиксации модуля обеспечивается возможность переднего обслуживания и монтажа на стене. Это достигается за счет того, что в экране информационного табло, набранного из отдельных модулей, имеющих каркас с двумя направляющими штырями, на лицевой поверхности которого закреплены элементы индикации, образующие индикационное поле квадратной или прямоугольной формы, а с обратной стороны элементы управления индикаторами, причем модули устанавливаются в несущий каркас экрана, имеющий отверстия для направляющих штырей модулей и элементы фиксации, в отличие от прототипа направляющие штыри размещены по вертикальной оси симметрии модуля, верхний штырь имеет кольцевую проточку на конце, а в качестве элементов фиксации применены постоянные магниты. Для съема модулей используется устройство съема модулей (съемник), выполненный в виде присосок из деформируемого материала, закрепленных на рукоятке. Съемник обеспечивает возможность расфиксации и извлечения модуля из несущего каркаса экрана. С его помощью модуль извлекается до тех пор, пока кольцевая проточка на конце верхнего направляющего штыря не совместится со стенкой отверстий в несущем каркасе экрана. При этом модуль фикcиpyeтqя, его можно повернуть в любом направлении на 15-20° и расстыковать электрические разъемы. После этого модуль извлекается полностью. Устанавливается модуль в обратной последовательности. Таким образом обеспечивается переднее обслуживание экрана. Признаки и технические решения иллюстрируются чертежом, где на фиг. 1 изображена заявляемая конструкция экрана; на фиг. 2 - устройство съема модулей. На фиг. 1 показан несущий каркас 1 экрана с отверстиями 2 для направляющих штырей съемного модуля. Модули 3 собраны на каркасе 4 с направляющими штырями -верхним 5 и нижним 6. Индикационное поле набрано из индикаторов 7, элементы управления индикаторами - на плате 8. На каркасе 4 закреплены постоянные магниты 9. На фиг. 1а показана фиксация верхнего направляющего штыря 5 в отверстии 2 несущего каркаса 1. На фиг. 2 показан съемник модуля, состоящий из присосок 10 и рукоятки 11. В несущий каркас 1 экрана, имеющий отверстия 2 для направляющих штырей, вставлены съемные модули 3. Модули собраны на каркасе 4 с направляющими штырями - верхним 5 и нижним 6. Верхний штырь 5 имеет кольцевую проточку на конце. На лицевой стороне каркаса 4 закреплены индикаторы 7, на обратной плата 8 управления индикаторами. На каркасе 4 закреплены постоянные магниты 9. Устройство съема модулей состоит из присосок 10, выполненных из резины или деформируемой пластмассы, закрепленных на рукоятке 11. Съем модуля 3 из несущего каркаса 1 осуществляется следующим образом. Съемник присосками 10 прижимается к плоской поверхности индикатора 7 модуля 3 (см. фиг. 2). Усилием, направленным наружу, модуль 3 выдергивается из несущего каркаса 1 на несколько сантиметров, так что сила притяжения магнитов 9 к каркасу 1 резко уменьшается. Затем модуль 3 извлекается до тех пор, пока кольцевая проточка на конце верхнего штыря 5 не совместится со стенками отверстия 2 (фиг. 1а). Модуль "проваливается" на глубину проточки и фиксируется, что позволяет развернуть его на 15-20° и расстыковать электрические разъемы от платы 8 управления индикаторами. После этого модуль 3 окончательно извлекается из каркаса 1. Для установки модуля 3 в каркас 1 экрана верхний штырь 5 вставляется в верхнее отверстие 2 до совпадений его кольцевой проточки со стенкой отверстия. Модуль 3 фиксируется в каркасе 1. Повернув модуль на необходимый угол, сочленяют электрические разъемы. Затем модуль вставляют глубже до упора каркаса 4 модуля с несущим каркасом 1. При этом постоянные магниты 9 притягиваются к каркасу 1 и надежно фиксируют модуль. Таким образом обеспечивается переднее обслуживание экрана, и он может быть смонтирован на стене. Конструкция обеспечивает также и заднее обслуживание. При этом при открытой задней стенке каркаса 1 экрана расстыковываются электрические разъемы, модуль выталкивается наружу, разворачивается и по диагонали окна в каркасе 1 экрана втягивается в зону обслуживания. Съемник при этом не используется.
