Пристрій носія даних із напівпровідниковою мікросхемою

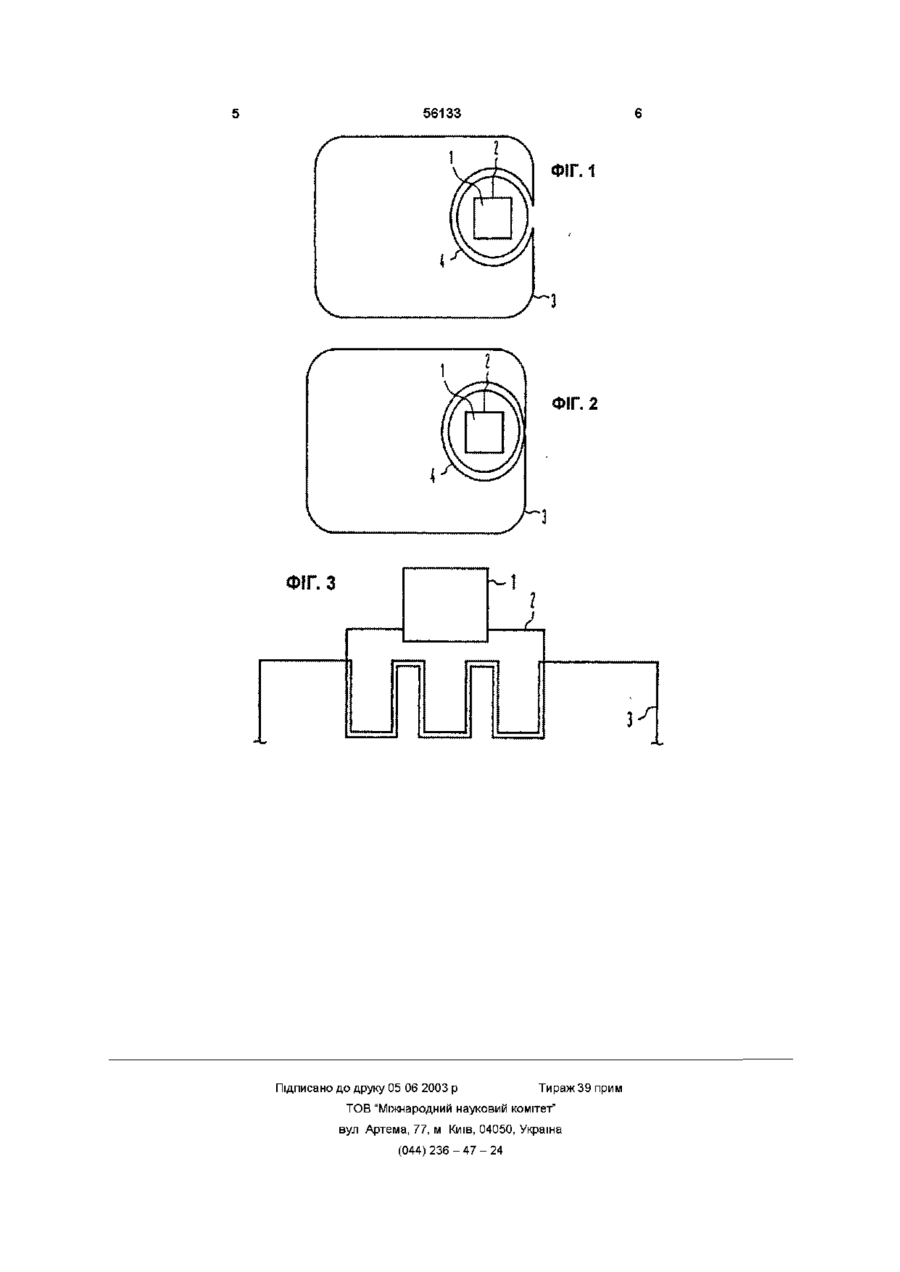

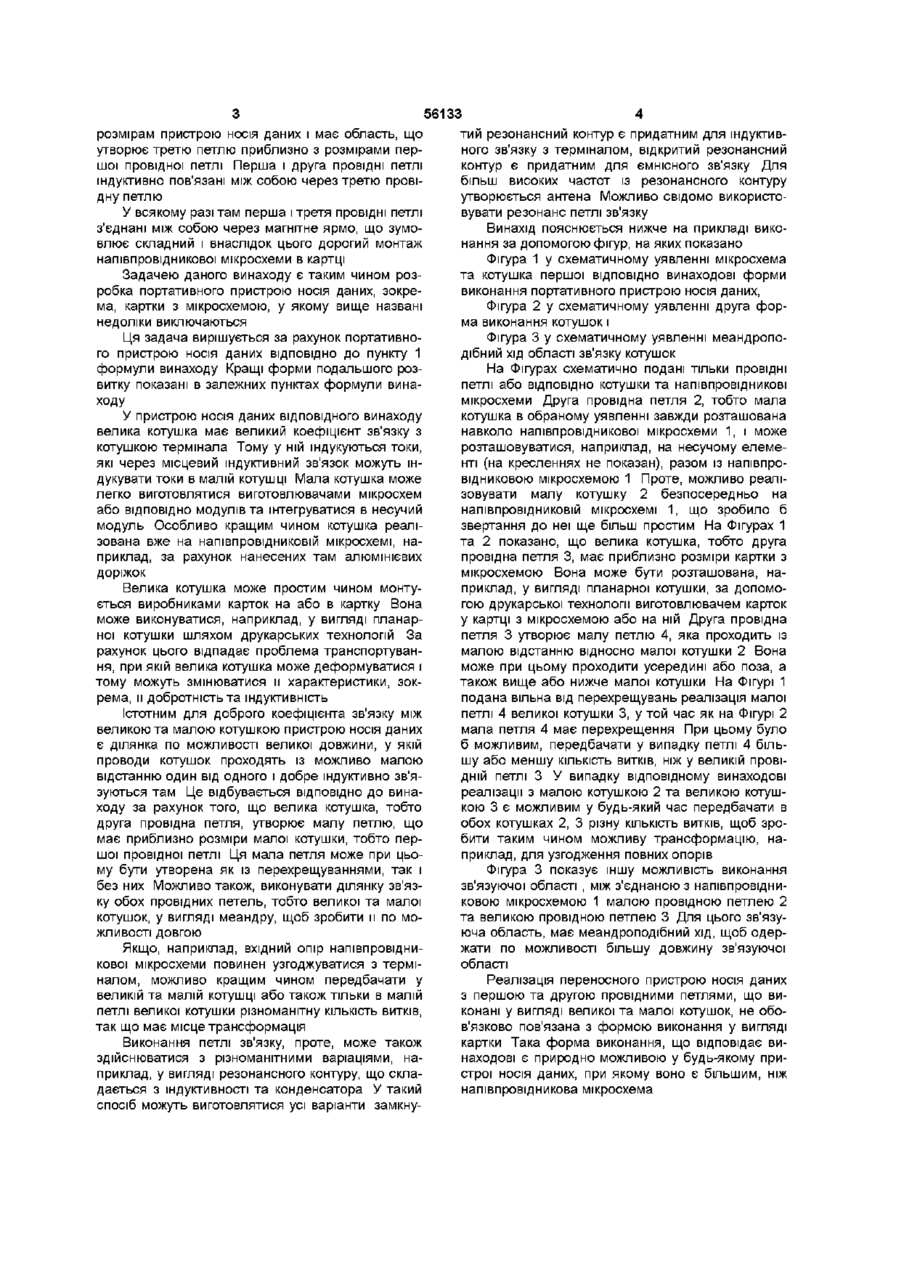

1 Пристрій носія даних із напівпровідниковою мікросхемою, яка з'єднана з першою провідною петлею, що має щонайменше один виток, площа поперечного перерізу якої має приблизно розміри напівпровідникової мікросхеми, і з, щонайменше, другою провідною петлею, що має, щонайменше, один виток, площа поперечного перерізу якої має приблизно розміри пристрою носія даних, і який містить ділянку, що утворює третю провідну петлю Винахід стосується пристрою носія даних з напівпровідниковою мікросхемою, зокрема, пластикової картки з мікросхемою Картки з мікросхемою, тобто пластикові картки, що містять напівпровідникову мікросхему, виконуються сьогодні в більшості випадків із контактами При користуванні нею картка з мікросхемою повинна вставлятися в зчитувальний пристрій, який утворює омічний контакт для зв'язку між терміналом та карткою Проте, і безконтактні картки з мікросхемою є також відомими і вже також використовуються У них контакт із терміналом здійснюється шляхом ємнісного або індуктивного зв'язку, тобто через електричну або магнітну складові електромагнітного поля Краще при цьому вживати індуктивний зв'язок У випадку індуктивного зв'язку необхідний певний мінімальний коефіцієнт зв'язку між котушкою картки з мікросхемою та котушкою термінала Коефіцієнт зв'язку залежить від розміру котушки термінала, віддалення картки від неї, положення відносно неї і розміру котушки в картці Чим більшою є котушка в картці, тим більше є коефіцієнт із розмірами, приблизно рівними розмірам першої провідної петлі, причому перша та друга провідні петлі індуктивно зв'язані між собою через третю петлю, який відрізняється тим, що перша та третя провідні петлі розташовані в основному центросиметрично відносно мікросхеми 2 Пристрій за п 1, який відрізняється тим, що перша провідна петля розміщена на несучому елементі, на якому встановлена напівпровідникова мікросхема 3 Пристрій за п 1, який відрізняється тим, що перша провідна петля виконана на напівпровідниковій мікросхемі 4 Пристрій за будь-яким з пп 1 - 3 , який відрізняється тим, що перша та друга провідні петлі мають різну КІЛЬКІСТЬ витків 5 Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що індуктивності провідних витків використовують у частотних фільтрах о зв'язку Тому, як правило, існує бажання, виконувати котушку по можливості великою Котушка, проте, повинна бути електрично підключеною до мікросхеми в картці Проте котушка , що має велику площу, веде при цьому до технічно складних вирішень монтажу, і насамперед до складностей поводження при транспортуванні Було б набагато простіше виготовляти та працювати з маленькими котушками, які є приблизно такими ж за розмірами, як і звичайні контактні модулі оснащені контактами карток із мікросхемою Проте, при цьому коефіцієнт зв'язку при заданому віддаленні був би значно менше або ВІДПОВІДНО для однакового коефіцієнта зв'язку була б істотно знижена дальність дії З NL 9100347 відома безконтактна картка з мікросхемою, яка містить напівпровідникову мікросхему, що сполучена з першою провідною петлею що має, щонайменше, один виток площа поперечного перетину якої має приблизно розміри напівпровідникової мікросхеми Крім того, пристрій носія даних має, щонайменше одну, другу провідну петлю, що має, щонайменше, один виток, площа поперечного перетину якої приблизно дорівнює со го (О ю розмірам пристрою носія даних і має область, що утворює третю петлю приблизно з розмірами першої провідної петлі Перша і друга провідні петлі індуктивно пов'язані між собою через третю провідну петлю У всякому разі там перша і третя провідні петлі з'єднані між собою через магнітне ярмо, що зумовлює складний і внаслідок цього дорогий монтаж напівпровідникової мікросхеми в картці Задачею даного винаходу є таким чином розробка портативного пристрою носія даних, зокрема, картки з мікросхемою, у якому вище названі недоліки виключаються Ця задача вирішується за рахунок портативного пристрою носія даних ВІДПОВІДНО ДО пункту 1 формули винаходу Кращі форми подальшого розвитку показані в залежних пунктах формули винаходу У пристрою носія даних ВІДПОВІДНОГО винаходу велика котушка має великий коефіцієнт зв'язку з котушкою термінала Тому у ній індукуються токи, які через місцевий індуктивний зв'язок можуть індукувати токи в малій котушці Мала котушка може легко виготовлятися виготовлювачами мікросхем або ВІДПОВІДНО модулів та інтегруватися в несучий модуль Особливо кращим чином котушка реалізована вже на напівпровідниковій мікросхемі, наприклад, за рахунок нанесених там алюмінієвих доріжок Велика котушка може простим чином монтується виробниками карток на або в картку Вона може виконуватися, наприклад, у вигляді планарноі котушки шляхом друкарських технологій За рахунок цього відпадає проблема транспортування, при якій велика котушка може деформуватися і тому можуть змінюватися и характеристики, зокрема, и добротність та індуктивність Істотним для доброго коефіцієнта зв'язку між великою та малою котушкою пристрою носія даних є ділянка по можливості великої довжини, у якій проводи котушок проходять із можливо малою відстанню один від одного і добре індуктивно зв'язуються там Це відбувається ВІДПОВІДНО ДО винаходу за рахунок того, що велика котушка, тобто друга провідна петля, утворює малу петлю, що має приблизно розміри малої котушки, тобто першої провідної петлі Ця мала петля може при цьому бути утворена як із перехрещуваннями, так і без них Можливо також, виконувати ділянку зв'язку обох провідних петель, тобто великої та малої котушок, у вигляді меандру, щоб зробити и по можливості довгою Якщо, наприклад, вхідний опір напівпровідникової мікросхеми повинен узгоджуватися з терміналом, можливо кращим чином передбачати у великій та малій котушці або також тільки в малій петлі великої котушки різноманітну КІЛЬКІСТЬ витків, так що має місце трансформація Виконання петлі зв'язку, проте, може також здійснюватися з різноманітними варіаціями, наприклад, у вигляді резонансного контуру, що складається з індуктивності та конденсатора У такий спосіб можуть виготовлятися усі варіанти замкну 56133 тий резонансний контур є придатним для індуктивного зв'язку з терміналом, відкритий резонансний контур є придатним для ємнісного зв'язку Для більш високих частот із резонансного контуру утворюється антена Можливо свідомо використовувати резонанс петлі зв'язку Винахід пояснюється нижче на прикладі виконання за допомогою фігур, на яких показано Фігура 1 у схематичному уявленні мікросхема та котушка першої ВІДПОВІДНО винаходові форми виконання портативного пристрою носія даних, Фігура 2 у схематичному уявленні друга форма виконання котушок і Фігура 3 у схематичному уявленні меандроподібний хід області зв'язку котушок На Фігурах схематично подані тільки провідні петлі або ВІДПОВІДНО котушки та напівпровідникові мікросхеми Друга провідна петля 2, тобто мала котушка в обраному уявленні завжди розташована навколо напівпровідникової мікросхеми 1, і може розташовуватися, наприклад, на несучому елементі (на кресленнях не показан), разом із напівпровідниковою мікросхемою 1 Проте, можливо реалізовувати малу котушку 2 безпосередньо на напівпровідниковій мікросхемі 1, що зробило б звертання до неї ще більш простим На Фігурах 1 та 2 показано, що велика котушка, тобто друга провідна петля 3, має приблизно розміри картки з мікросхемою Вона може бути розташована, наприклад, у вигляді планарної котушки, за допомогою друкарської технології виготовлювачем карток у картці з мікросхемою або на ній Друга провідна петля 3 утворює малу петлю 4, яка проходить із малою відстанню відносно малої котушки 2 Вона може при цьому проходити усередині або поза, а також вище або нижче малої котушки На Фігурі 1 подана вільна від перехрещувань реалізація малої петлі 4 великої котушки 3, у той час як на Фігурі 2 мала петля 4 має перехрещення При цьому було б можливим, передбачати у випадку петлі 4 більшу або меншу КІЛЬКІСТЬ витків, ніж у великій провідній петлі З У випадку відповідному винаходові реалізації з малою котушкою 2 та великою котушкою 3 є можливим у будь-який час передбачати в обох котушках 2, 3 різну КІЛЬКІСТЬ ВИТКІВ, щоб зробити таким чином можливу трансформацію, наприклад, для узгодження повних опорів Фігура 3 показує іншу можливість виконання зв'язуючої області , між з'єднаною з напівпровідниковою мікросхемою 1 малою провідною петлею 2 та великою провідною петлею 3 Для цього зв'язуюча область, має меандроподібний хід, щоб одержати по можливості більшу довжину зв'язуючої області Реалізація переносного пристрою носія даних з першою та другою провідними петлями, що виконані у вигляді великої та малої котушок, не обов'язково пов'язана з формою виконання у вигляді картки Така форма виконання, що відповідає винаходові є природно можливою у будь-якому пристрої носія даних, при якому воно є більшим, ніж напівпровідникова мікросхема 56133 ФІГ. 1 ФІГ. 2 ФІГ. 3 1 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
