Комплектний довбач для нарізання зубів

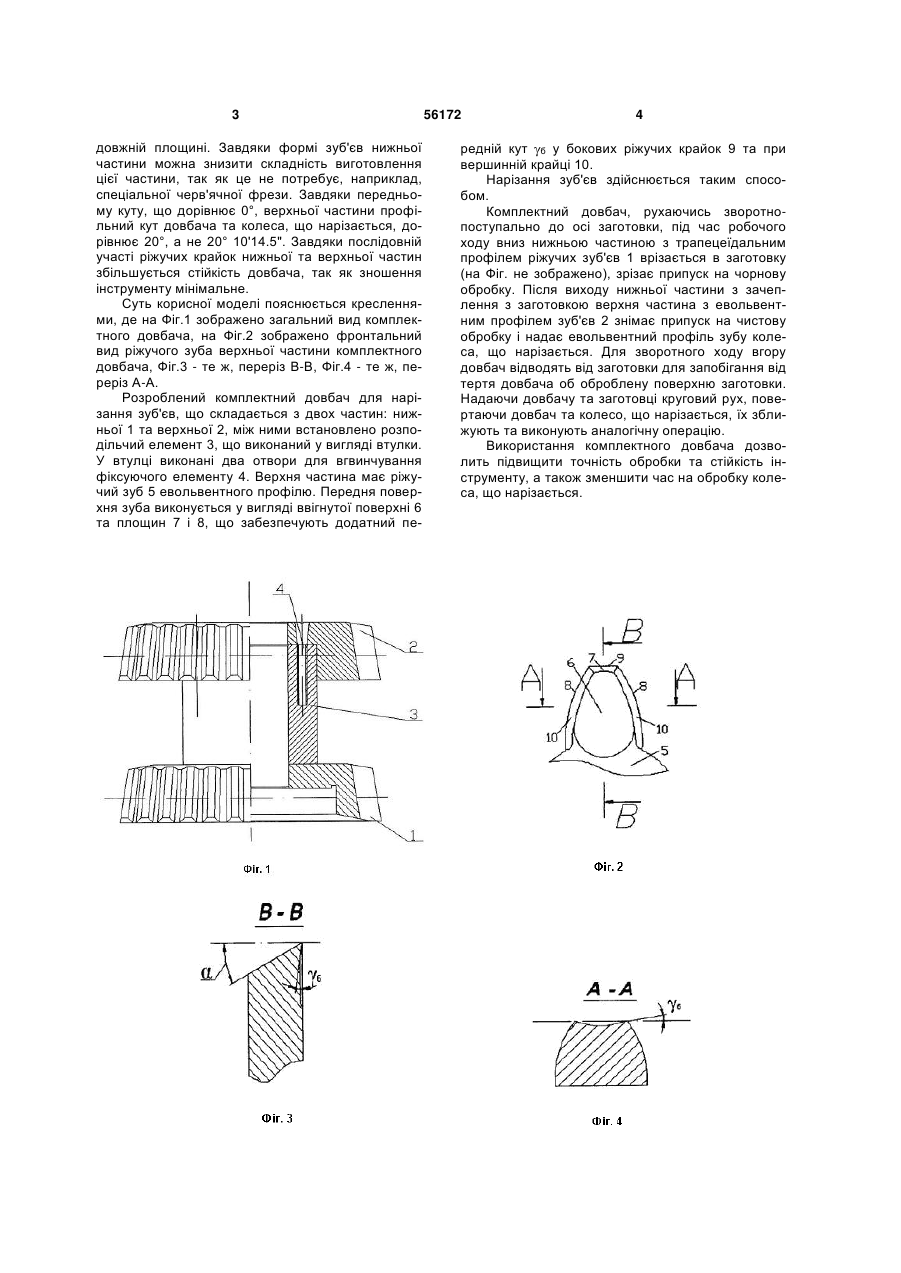

Комплектний довбач для нарізання зубів, що складається з двох співвісно встановлених нижньої та верхньої частин з різним профілем зубів, 3 довжній площині. Завдяки формі зуб'єв нижньої частини можна знизити складність виготовлення цієї частини, так як це не потребує, наприклад, спеціальної черв'ячної фрези. Завдяки передньому куту, що дорівнює 0°, верхньої частини профільний кут довбача та колеса, що нарізається, дорівнює 20°, а не 20° 10'14.5". Завдяки послідовній участі ріжучих крайок нижньої та верхньої частин збільшується стійкість довбача, так як зношення інструменту мінімальне. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено загальний вид комплектного довбача, на Фіг.2 зображено фронтальний вид ріжучого зуба верхньої частини комплектного довбача, Фіг.3 - те ж, переріз В-В, Фіг.4 - те ж, переріз А-А. Розроблений комплектний довбач для нарізання зуб'єв, що складається з двох частин: нижньої 1 та верхньої 2, між ними встановлено розподільчий елемент 3, що виконаний у вигляді втулки. У втулці виконані два отвори для вгвинчування фіксуючого елементу 4. Верхня частина має ріжучий зуб 5 евольвентного профілю. Передня поверхня зуба виконується у вигляді ввігнутої поверхні 6 та площин 7 і 8, що забезпечують додатний пе 56172 4 редній кут б у бокових ріжучих крайок 9 та при вершинній крайці 10. Нарізання зуб'єв здійснюється таким способом. Комплектний довбач, рухаючись зворотнопоступально до осі заготовки, під час робочого ходу вниз нижньою частиною з трапецеїдальним профілем ріжучих зуб'єв 1 врізається в заготовку (на Фіг. не зображено), зрізає припуск на чорнову обробку. Після виходу нижньої частини з зачеплення з заготовкою верхня частина з евольвентним профілем зуб'єв 2 знімає припуск на чистову обробку і надає евольвентний профіль зубу колеса, що нарізається. Для зворотного ходу вгору довбач відводять від заготовки для запобігання від тертя довбача об оброблену поверхню заготовки. Надаючи довбачу та заготовці круговий рух, повертаючи довбач та колесо, що нарізається, їх зближують та виконують аналогічну операцію. Використання комплектного довбача дозволить підвищити точність обробки та стійкість інструменту, а також зменшити час на обробку колеса, що нарізається. 5 Комп’ютерна верстка М. Ломалова 56172 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
