Переносний герметичний контейнер

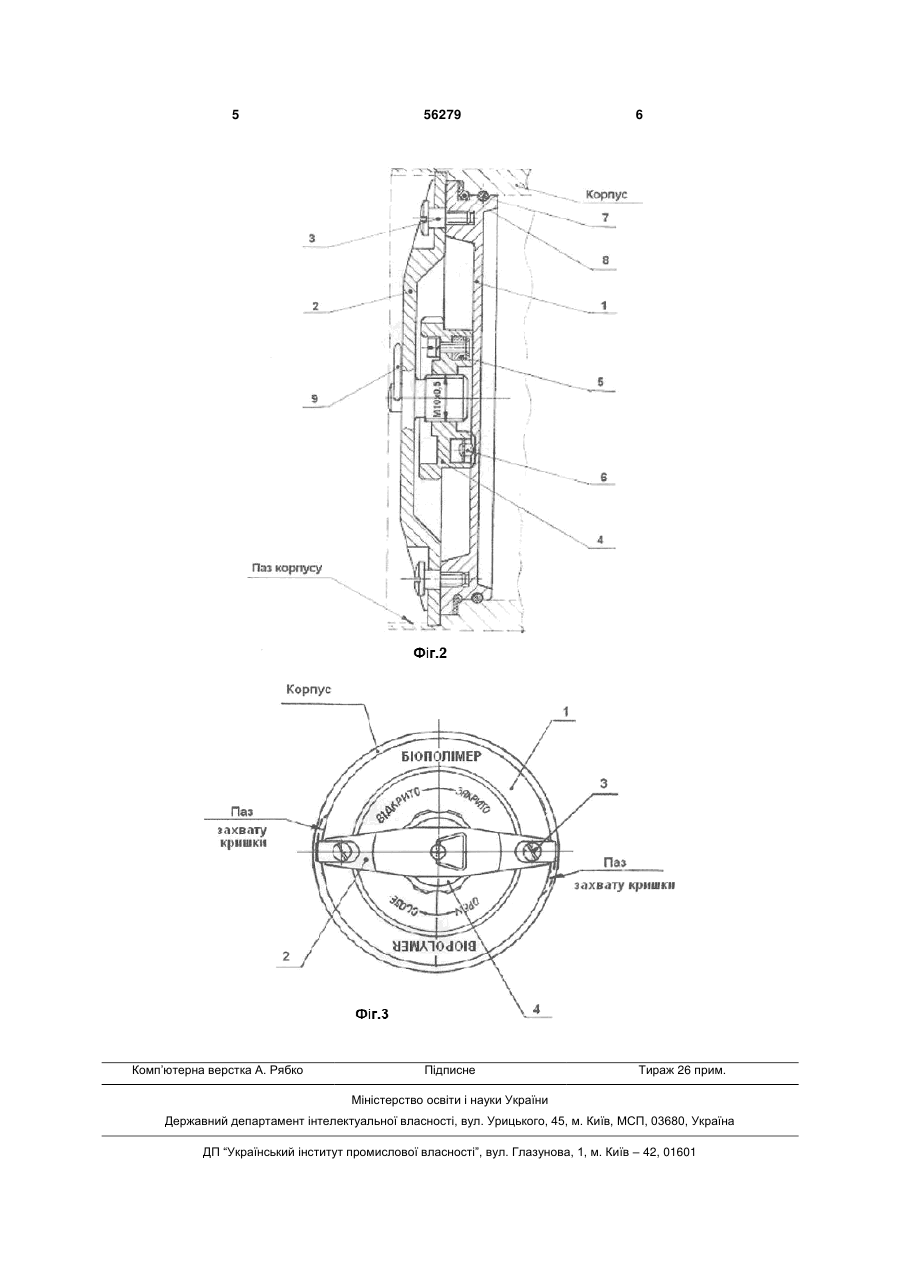

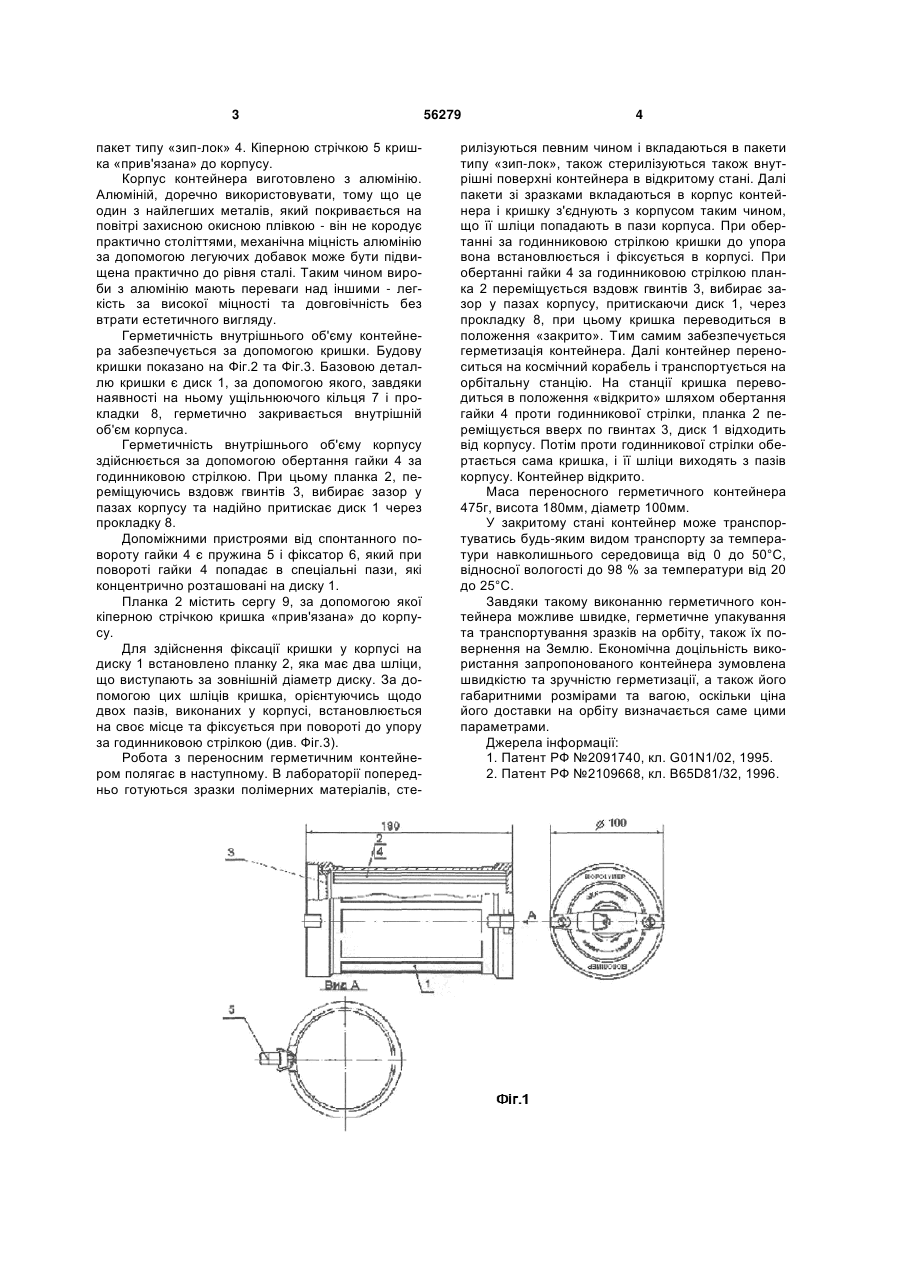

Переносний герметичний контейнер для зберігання і транспортування полімерних матеріалів, який містить виготовлені з газонепроникного матеріалу та з'єднані між собою герметично по периме 3 пакет типу «зип-лок» 4. Кіперною стрічкою 5 кришка «прив'язана» до корпусу. Корпус контейнера виготовлено з алюмінію. Алюміній, доречно використовувати, тому що це один з найлегших металів, який покривається на повітрі захисною окисною плівкою - він не кородує практично століттями, механічна міцність алюмінію за допомогою легуючих добавок може бути підвищена практично до рівня сталі. Таким чином вироби з алюмінію мають переваги над іншими - легкість за високої міцності та довговічність без втрати естетичного вигляду. Герметичність внутрішнього об'єму контейнера забезпечується за допомогою кришки. Будову кришки показано на Фіг.2 та Фіг.3. Базовою деталлю кришки є диск 1, за допомогою якого, завдяки наявності на ньому ущільнюючого кільця 7 і прокладки 8, герметично закривається внутрішній об'єм корпуса. Герметичність внутрішнього об'єму корпусу здійснюється за допомогою обертання гайки 4 за годинниковою стрілкою. При цьому планка 2, переміщуючись вздовж гвинтів 3, вибирає зазор у пазах корпусу та надійно притискає диск 1 через прокладку 8. Допоміжними пристроями від спонтанного повороту гайки 4 є пружина 5 і фіксатор 6, який при повороті гайки 4 попадає в спеціальні пази, які концентрично розташовані на диску 1. Планка 2 містить сергу 9, за допомогою якої кіперною стрічкою кришка «прив'язана» до корпусу. Для здійснення фіксації кришки у корпусі на диску 1 встановлено планку 2, яка має два шліци, що виступають за зовнішній діаметр диску. За допомогою цих шліців кришка, орієнтуючись щодо двох пазів, виконаних у корпусі, встановлюється на своє місце та фіксується при повороті до упору за годинниковою стрілкою (див. Фіг.3). Робота з переносним герметичним контейнером полягає в наступному. В лабораторії попередньо готуються зразки полімерних матеріалів, сте 56279 4 рилізуються певним чином і вкладаються в пакети типу «зип-лок», також стерилізуються також внутрішні поверхні контейнера в відкритому стані. Далі пакети зі зразками вкладаються в корпус контейнера і кришку з'єднують з корпусом таким чином, що її шліци попадають в пази корпуса. При обертанні за годинниковою стрілкою кришки до упора вона встановлюється і фіксується в корпусі. При обертанні гайки 4 за годинниковою стрілкою планка 2 переміщується вздовж гвинтів 3, вибирає зазор у пазах корпусу, притискаючи диск 1, через прокладку 8, при цьому кришка переводиться в положення «закрито». Тим самим забезпечується герметизація контейнера. Далі контейнер переноситься на космічний корабель і транспортується на орбітальну станцію. На станції кришка переводиться в положення «відкрито» шляхом обертання гайки 4 проти годинникової стрілки, планка 2 переміщується вверх по гвинтах 3, диск 1 відходить від корпусу. Потім проти годинникової стрілки обертається сама кришка, і її шліци виходять з пазів корпусу. Контейнер відкрито. Маса переносного герметичного контейнера 475г, висота 180мм, діаметр 100мм. У закритому стані контейнер може транспортуватись будь-яким видом транспорту за температури навколишнього середовища від 0 до 50°С, відносної вологості до 98 % за температури від 20 до 25°С. Завдяки такому виконанню герметичного контейнера можливе швидке, герметичне упакування та транспортування зразків на орбіту, також їх повернення на Землю. Економічна доцільність використання запропонованого контейнера зумовлена швидкістю та зручністю герметизації, а також його габаритними розмірами та вагою, оскільки ціна його доставки на орбіту визначається саме цими параметрами. Джерела інформації: 1. Патент РФ №2091740, кл. G01N1/02, 1995. 2. Патент РФ №2109668, кл. В65D81/32, 1996. 5 Комп’ютерна верстка А. Рябко 56279 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
