Секція внутрішньогрунтового зрошувача та спосіб внутрішньогрунтового зрошування кореневої системи рослини

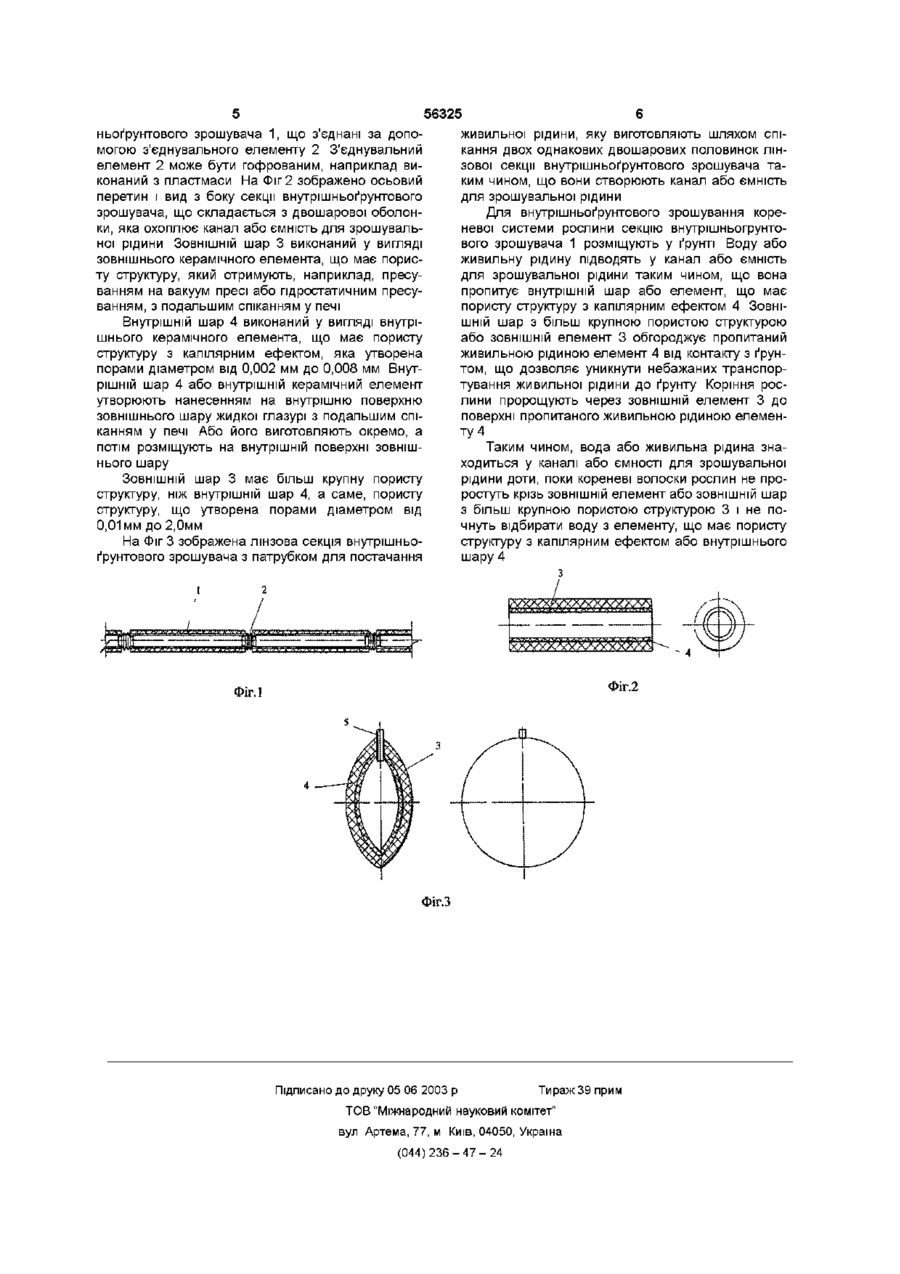

1 Секція внутрішньоґрунтового зрошувача, що складається з двошарової оболонки, яка охоплює канал для зрошувальної рідини, де внутрішній шар має пористу структуру з капілярним ефектом, яка відрізняється тим, що внутрішній шар обгороджений від контакту з ґрунтом ЗОВНІШНІМ шаром, який має більш крупну пористу структуру, ніж внутрішній шар 2 Секція за п 1, яка відрізняється тим, що ЗОВНІШНІЙ шар має пористу структуру, що не створює капілярного ефекту 3 Секція за будь-якому з пп 1-2, яка відрізняється тим, що ЗОВНІШНІЙ шар виконаний з пористого керамічного матеріалу 4 Секція за будь-якому з пп 1-3, яка відрізняється тим, що внутрішній шар виконаний з пористого керамічного матеріалу 5 Секція за будь-якому з пп 1-4, яка відрізняється тим, що пориста структура зовнішнього шару утворена порами діаметром від 0,01 мм до 2,0 мм 6 Спосіб внутрішньоґрунтового зрошування кореневої системи рослини, що включає підведення живильної рідини до кореневої системи рослини за допомогою просоченого живильною рідиною елемента, що має пористу структуру з капілярним ефектом, який відрізняється тим, що між просоченим живильною рідиною елементом і кореневою системою рослини розміщують ЗОВНІШНІЙ елемент, що обгороджує просочений живильною рідиною елемент від контакту з ґрунтом, коріння рослини пророщують через згаданий ЗОВНІШНІЙ елемент до поверхні просоченого живильною рідиною елемента О ю СО Винахід відноситися до конструкції внутрішньоґрунтового зрошувача та способу внутрішньоґрунтового зрошування кореневої системи рослини Більш докладно, винахід відноситися до секції внутрішньоґрунтового зрошувача, що забезпечує капілярне надходження води або живильної рідини, яку застосовують при внутрішньоґрунтовому зрошуванні сільськогосподарських культур ВІДОМІ внутрішньоґрунтові зрошувачі, виконані у вигляді кротовин, труб і та інших елементів, виготовлених з кераміки, пластмаси, на основі цементу, бітуму і т д Подібні конструкції застосовують для підводу живильної рідини найближче до кореневої системи рослини Спільним ДЛЯ згаданих зрошувачів є те, що живильні секції цих зрошувачів розташовують внутришньоґрунтово, що головним чином спрямовано на зменшення КІЛЬКІСТЬ (О рідини, яка випаровується у повітря ВІДОМІ також способи внутрішньоґрунтового зрошування кореневої системи рослини, що полягають в тому, що зрошування здійснюють шляхом подачі води і/або водних розчинів живильних солей всередину труб з подальшим їх підведенням через отвори, стики, щілини або пори у грунт до кореневої системи рослин (див В Я Чичасов, В,В Изюмов, ВФ Носенко, Д А Штакалов «Техника полива сельскохозяйственных культур» М «Колос», 1970) Всмоктуюча зона кореневої системи рослин, яка складається з тонких кореневих волосків, захоплює із зволоженого ґрунту воду і живильні солі, які клітками кореневої системи нагнітаються в стеблини та листя Тобто при використанні подібних конструкцій зрошувачів і способів зрошування неможливо уни ю 56325 кнути великих втрат живильної рідини із-за того, що частка рідини відбирається ґрунтом Для боротьби з цією проблемою було запропоновано застосування зрошувачів, у яких секції забезпечують капілярне надходження води, що дозволило декілька зменшити КІЛЬКІСТЬ рідини, що вбирається ґрунтом Подібна конструкція секції внутрішньоґрунтового зрошувача, яка містить пористий шар, що має пористу структуру з капілярним ефектом, яку застосовують при внутрішньоґрунтовому зрошуванні, описана, наприклад у патенті, США №4182582, МКВ B29D27/00, A01G25/06, публ від 8 01 1980р ВІДОМІ також способи внутрішньоґрунтового зрошування кореневої системи рослини, що включають підведення живильної рідини до кореневої системи рослини за допомогою пропитаного живильною рідиною елементу, що має пористу структуру з капілярним ефектом або шару, що має пористу структуру з капілярним ефектом Однак примикаючий до зрошувачів ґрунт складається з гранул самої різної величини від декількох мікрон до декількох міліметрів та утворює систему капілярів, яка при зіткненні з капілярами елемента зрошувача відбирає живильну рідину Таким чином, ця живильна рідина відбирається не тільки кореневими волосками рослин, але усмоктується самим ґрунтом, що приводить до надмірного зволоження ґрунту і додаткових втрат живильної рідини Найбільш близька конструкція секції внутрішньоґрунтового зрошувача, описана у патенті США №4948295, МКВ A01G25/06, публ від 14 08 1990р Згідно З ЦІМ патентом секція внутрішньоґрунтового зрошувача має тришарову оболонку, яка охоплює канал для зрошувальної рідини, де внутрішній шар має пористу структуру з капілярним ефектом, а ЗОВНІШНІЙ шар виконаний з водонепроникного матеріалу і має щонайменш одну щілину, розташовану вдовж секції Таким чином, частки ґрунту, які потрапляють у щілину, контактують з шаром, що має пористу структуру, безконтрольно відбирають живильну рідину з секції внутрішньоґрунтового зрошувача і транспортують и до навколишнього ґрунту, що тим самим приводить до небажаних витрат живильної рідини Спосіб внутрішньоґрунтового зрошування кореневої системи рослини, що є найбільш близьким к способу, що заявляється, відомий з патенту США №5938372, МКВ A01G25/06, A01G25/16, публ від 17 08 1999р Даний спосіб внутрішньоґрунтового зрошування кореневої системи рослини включає підведення живильної рідини за допомогою трубопроводу до елемента, що має пористу структуру з капілярним ефектом, підведення живильної рідини до кореневої системи рослини за допомогою цього пропитаного живильною рідиною елементу, що має пористу структуру з капілярним ефектом Застосування цього способу не запобігає витрат живильної рідини, тому що транспортує и не тільки до кореневої системи рослин, а і до оточуючого коріння рослини ґрунту Таким чином, навіть для зрошувачів з капілярним надходженням рідини контакт з капілярами ґрунту приводить до надмірного зволоження ґрунту і додаткових втрат живильної рідини В основу винаходу поставлено задачу розробити секцію внутрішньоґрунтового зрошувача і спосіб внутрішньоґрунтового зрошування кореневої системи рослини, які б забезпечували безпосередній підвод живильної рідини до кореневих волосків рослини та дозволяли б запобігти надмірного зволоження грунту і додаткових втрат живильної рідини Поставлена задача вирішується тим, що секція внутрішньоґрунтового зрошувача, що складається з двошарової оболонки, яка охоплює канал для зрошувальної рідини, де внутрішній шар має пористу структуру з капілярним ефектом, має внутрішній шар, обгороджений від контакту з ґрунтом ЗОВНІШНІМ шаром, який має більш крупну пористу структуру, ніж внутрішній шар Доцільно, КОЛИ ЗОВНІШНІЙ шар має пористу структуру, що не створює капілярного ефекту Як ЗОВНІШНІЙ шар, так і внутрішній шар можуть бути виконані з пористого керамічного матеріалу Пориста структура зовнішнього шару, переважно утворена порами діаметром від 0,01мм до 2,0мм Інша задача вирішується тим, що у способі внутрішньоґрунтового зрошування кореневої системи рослини, який включає підведення живильної рідини до кореневої системи рослини за допомогою пропитаного живильною рідиною елементу, що має пористу структуру з капілярним ефектом, між пропитаним живильною рідиною елементом і кореневою системою рослини розміщують ЗОВНІШНІЙ елемент, що обгороджує пропитаний живильною рідиною елемент від контакту з ґрунтом, коріння рослини пророщують через згаданий ЗОВНІШНІЙ елемент до поверхні пропитаного живильною рідиною елементу Таким чином, завдяки даної конструкції і при застосуванні цього способу, шар секції внутрішньоґрунтового зрошувача, що має пористу структуру з капілярним ефектом, не контактує своєю капілярною системою з капілярною системою ґрунту Капіляри ґрунту, віддалені від капілярів внутрішнього шару секції зрошувача завдяки зовнішньому шару з крупною пористою структурою, не беруть участь в транспортуванні води і живильних солей від секції внутрішньоґрунтового зрошувача до ґрунту Кореневі волоски рослин через ЗОВНІШНІЙ шар зрошувача, що має більш крупну пористу структуру, проникають до внутрішнього шару, що має пористу структуру з капілярним ефектом, і відбирають воду і/або живильну рідину безпосередньо з внутрішнього шару Отже, вода і живильні солі відбираються із зрошувача тільки рослиною Винахід пояснюється за допомогою креслень На Фіг 1 зображено осьовий перетин внутрішньоґрунтового зрошувача На Фіг 2 зображено осьовий перетин і вид з боку варіанту секції внутрішньоґрунтового зрошувача На Фіг 3 зображено осьовий перетин і вид з боку лінзової секції внутрішньоґрунтового зрошувача з патрубком для постачання живильної рідини На Фіг 1 зображений внутрішньоґрунтовий зрошувач, який представляє з себе секції внутріш 56325 ньоґрунтового зрошувача 1, що з'єднані за допоживильної рідини, яку виготовляють шляхом спімогою з'єднувального елементу 2 З'єднувальний кання двох однакових двошарових половинок лінелемент 2 може бути гофрованим, наприклад визової секції внутрішньоґрунтового зрошувача таконаний з пластмаси На Фіг 2 зображено осьовий ким чином, що вони створюють канал або ємність перетин і вид з боку секції внутрішньоґрунтового для зрошувальної рідини зрошувача, що складається з двошарової оболонДля внутрішньоґрунтового зрошування кореки, яка охоплює канал або ємність для зрошувальневої системи рослини секцію внутрішньоґрунтоної рідини ЗОВНІШНІЙ шар 3 виконаний у вигляді вого зрошувача 1 розміщують у ґрунті Воду або зовнішнього керамічного елемента, що має порисживильну рідину підводять у канал або ємність ту структуру, який отримують, наприклад, пресудля зрошувальної рідини таким чином, що вона ванням на вакуум пресі або гідростатичним пресупропитує внутрішній шар або елемент, що має ванням, з подальшим спіканням у печі пористу структуру з капілярним ефектом 4 ЗОВНІШНІЙ шар з більш крупною пористою структурою Внутрішній шар 4 виконаний у вигляді внутріабо ЗОВНІШНІЙ елемент 3 обгороджує пропитаний шнього керамічного елемента, що має пористу живильною рідиною елемент 4 від контакту з ґрунструктуру з капілярним ефектом, яка утворена том, що дозволяє уникнути небажаних транспорпорами діаметром від 0,002 мм до 0,008 мм Внуттування живильної рідини до ґрунту Коріння росрішній шар 4 або внутрішній керамічний елемент лини пророщують через ЗОВНІШНІЙ елемент 3 до утворюють нанесенням на внутрішню поверхню поверхні пропитаного живильною рідиною елемензовнішнього шару жидкої глазурі з подальшим спіту 4 канням у печі Або його виготовляють окремо, а потім розміщують на внутрішній поверхні зовнішТаким чином, вода або живильна рідина знанього шару ходиться у каналі або ємності для зрошувальної рідини доти, поки кореневі волоски рослин не проЗОВНІШНІЙ шар 3 має більш крупну пористу ростуть крізь ЗОВНІШНІЙ елемент або ЗОВНІШНІЙ шар структуру, ніж внутрішній шар 4, а саме, пористу з більш крупною пористою структурою 3 і не поструктуру, що утворена порами діаметром від чнуть відбирати воду з елементу, що має пористу 0,01мм до 2,0мм структуру з капілярним ефектом або внутрішнього На Фіг 3 зображена лінзова секція внутрішньошару 4 ґрунтового зрошувача з патрубком для постачання з Фіг.2 ФІГ.1 Фіг.З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
