Інгалятор-тренажер

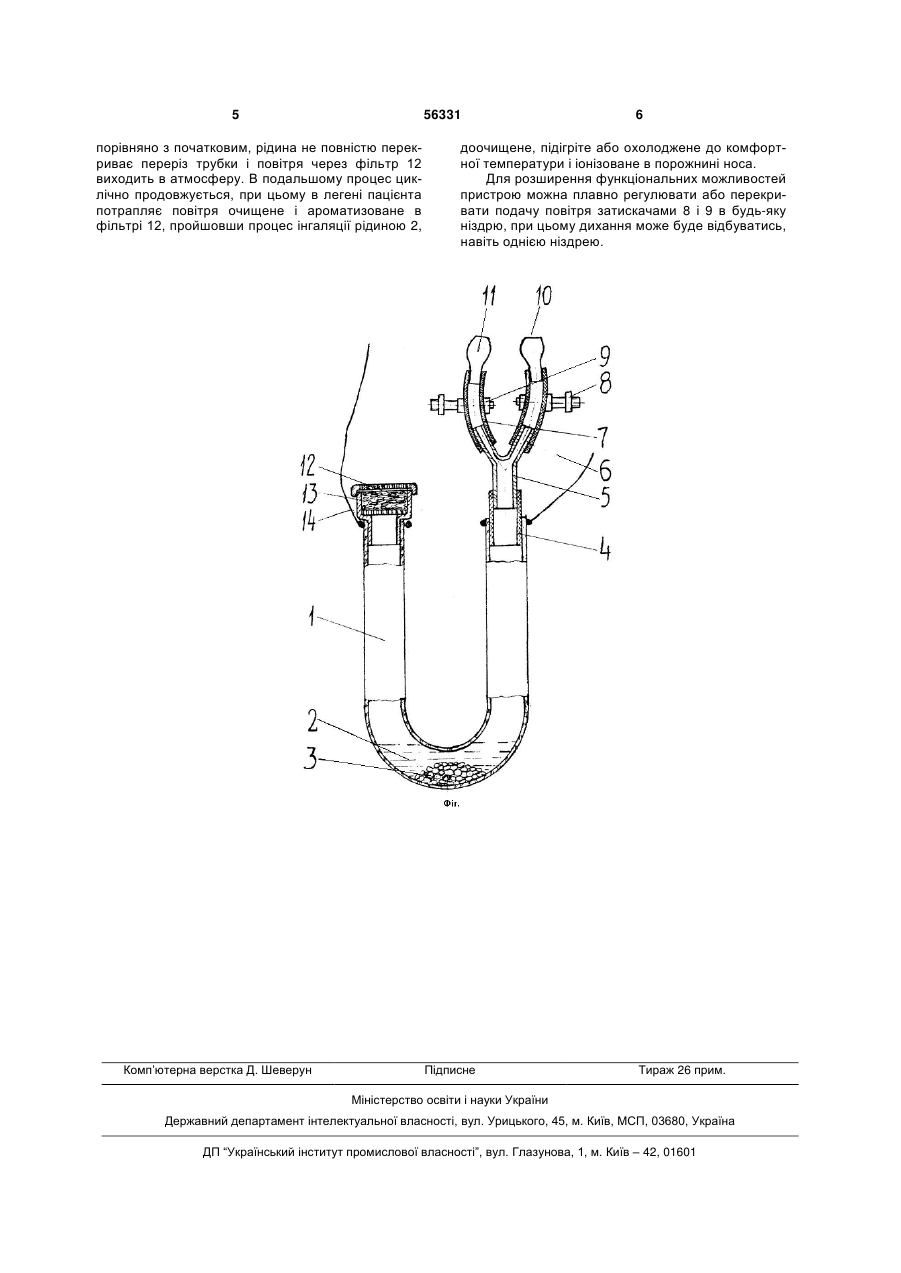

1. Інгалятор-тренажер, що містить корпус, виконаний у вигляді U-подібної трубки, заповненої рідиною, рівень якої не менше 1,2·D, де D - внутрішній діаметр трубки, один відвід якої з'єднаний з Y-подібним трійником з канюлями для вставляння в ніздрі носа, при цьому можливе регулювання або 3 камера виконана з уступом, розташованим вздовж частини краю верхньої торцевої поверхні аерозольної камери, причому верхня торцева поверхня аерозольної камери і уступ виконані з можливістю часткового перекривання з трубчастим елементом. Основними недоліками даного інгалятора тренажера є те, що дихання здійснюється ротом, а не більш природним, фізіологічним способом носом, конструкція є складна для виготовлення і в експлуатації, а також те, що пристрій виконано стаціонарним, що обмежує можливості його використання. В основу корисної моделі поставлена задача створити інгалятор -тренажер, конструкція якого забезпечувала б наступні вимоги: - дихання повинно здійснюватись фізіологічним способом - носом; - конструкція повинна бути компактною, простішою в користуванні і мобільною, що дозволить її використання в різних умовах діяльності людини; - тренування дихання може здійснюватись в режимі помірної гіпоксії з регулюванням опору вдиху і видиху; - повітря для дихання може бути очищене і перетворене в аерозольну суміш. Поставлена задача вирішується тим, що корпус інгалятора - тренажера є U-подібна трубка, яка заповнена рідиною рівень якої не менше 1,2D, де D - внутрішній діаметр трубки, один відвід якої з'єднаний з Y-подібним трійником з канюлями, які вставляються в ніздрі носа, а на другий відвід встановлено повітряний фільтр, при цьому будьяке з'єднання з канюлями можна регулювати або перекривати, причому U-подібна трубка заповнена фракційним матеріалом з питомою вагою більшою ніж залитої рідини і розмірами фракцій не більше 0,25D об'ємом V=(0,1...0,3)πD3, де D - внутрішній діаметр трубки і кріпиться U- подібна трубка за допомогою пружного елементу до органу пацієнта, наприклад до тулуба, а регулювання опору вдиху і видиху здійснюється зміною об'єму рідини і (або) її густини, наприклад зміною залитої рідини на більш концентрований розчин солі. Виконання корпуса пристрою у вигляді Uподібної трубки дозволяє спростити конструкцію, відмовитись від зовнішньої і внутрішньої посудин, при цьому виконувати всі функції тренажера і інгалятора, а також забезпечується компактність і мобільність пристрою. З'єднання одного відводу трубки з Y-подібним трійником з канюлями, які вставляються в ніздрі носа, а на другий відвід встановлення повітряного фільтру, при цьому будь-яке з'єднання з канюлями можна плавно регулювати або перекривати, що дозволяє дихати носом, однією або двома ніздрями, а виконання фільтру на впускному відводі корпуса дозволяє очищати і при необхідності, його ароматизувати Заповнення U-подібної трубки рідиною, рівень якої не менше 1,2 D, де D - внутрішній діаметр трубки забезпечує перекриття рідиною зв'язку між атмосферою і порожниною носа і дозволяє створити додатковий опір при вдиху і видиху, а також провести процес інгаляції. 56331 4 Кріплення U-подібної трубки за допомогою пружного елементу до органу пацієнта, наприклад до його тулуба забезпечує умови компактності і мобільності пристрою, що дозволяє виконувати тренування при необхідності паралельно з іншою діяльності, наприклад під час ходьби, перегляді телепередач, тощо. Заповнення U-подібної трубка фракційним матеріалом з питомою вагою більшою ніж залитої рідини і розмірами фракцій не більше 0,25D об'ємом - внутрішній діаметр трубки, дозволяє забезпечувати розрив рідинного стовпа, завдяки різкому збільшенні поперечного перерізу трубки на величину пропорціональну об'єму затопленого фракційного матеріалу, що дозволяє процес дихання. Обмеження розміру фракції 0,25D виконано для забезпечення вільного проходу і відсутності заклинювання матеріалу при завантаженні або розвантаженні його. Корисна модель проілюстрована графічним матеріалом, де на фігурі 1 зображено загальний вигляд інгалятора - тренажера. Інгалятор - тренажер складається з корпуса 1 з її U-подібною трубкою,яка заповнена рідиною 2 рівень якої не менше 1,2D, де D - внутрішній діаметр трубки і затопленим в ній фракційним матеріалом 3. Один відвід корпуса 1 з'єднаний трубкою 4 з Y-подібним трійником 5, відводи якого трубками 6 і 7 з встановленими на них затискачами 8 і 9 з'єднані з канюлями 10 і 11, які вставляються в ніздрі носа. На другий відвід корпуса 1 встановлено повітряний фільтр 12 з завантаженням 13, наприклад листям берези, при цьому будь-яке з'єднання з канюлями можна регулювати або перекривати затискачами 8 і 9. Кріпиться Uподібна трубка 1 за допомогою пружного елементу 14, наприклад гумового джгута до тулуба пацієнта. Інгалятор - тренажер працює наступним чином. Заливаємо в корпус 1 рідину 2 і затоплюємо в рідині фракційний матеріал 3, наприклад кремінь з максимальним розміром фракції не більше 0,25D об'ємом - внутрішній діаметр трубки. В фільтр 12 вставляємо завантаження 13, наприклад березове листя. Канюлі 10 і 11 вставляємо в ніздрі носа. Кріпимо корпус І за допомогою гумового джгута 14 до тулуба. Починаємо дихати і регулюємо опір диханню зміною поперечного перерізу трубок 6 і 7 затискачами 8 і 9, а також зміною щільності завантаження 13 фільтра 12 або зміною густини залитої рідини 2 шляхом зміни концентрації розчину кухонної солі, що дозволить отримати додатковий лікувальний ефект. При вдиханні повітря, проходячи через фільтр 12 і завантаження 13, очищається і вакуум створений легенями пацієнта піднімає рідину 2 у відвід з трійником 5, при цьому завдяки різкому збільшенню площі поперечного перерізу порівняно з початковим, рідина не повністю перекриває переріз трубки і очищене, зволожене повітря через трійник 5, трубки 6 і 7 і канюлі 10 і 11 проходить в носову порожнину, де повітря ще доочищається, і іонізується, а згодом потрапляє в легені. При видиху надлишковий тиск легень піднімає рідину 2 у відвід корпуса 1 з фільтром 12 і завдяки різкому збільшенню площі поперечного перерізу 5 56331 порівняно з початковим, рідина не повністю перекриває переріз трубки і повітря через фільтр 12 виходить в атмосферу. В подальшому процес циклічно продовжується, при цьому в легені пацієнта потрапляє повітря очищене і ароматизоване в фільтрі 12, пройшовши процес інгаляції рідиною 2, Комп’ютерна верстка Д. Шеверун 6 доочищене, підігріте або охолоджене до комфортної температури і іонізоване в порожнині носа. Для розширення функціональних можливостей пристрою можна плавно регулювати або перекривати подачу повітря затискачами 8 і 9 в будь-яку ніздрю, при цьому дихання може буде відбуватись, навіть однією ніздрею. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
