Інгалятор-тренажер

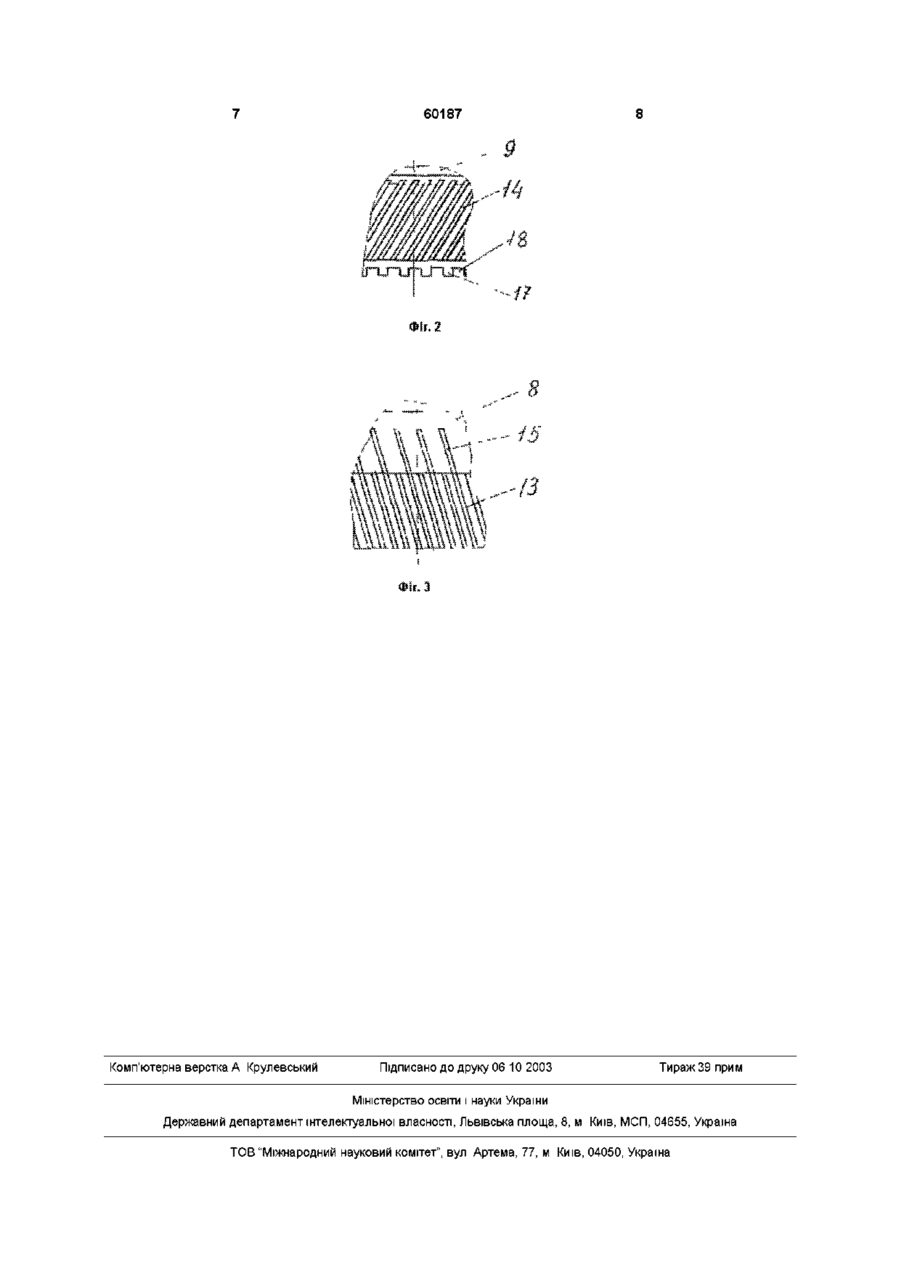

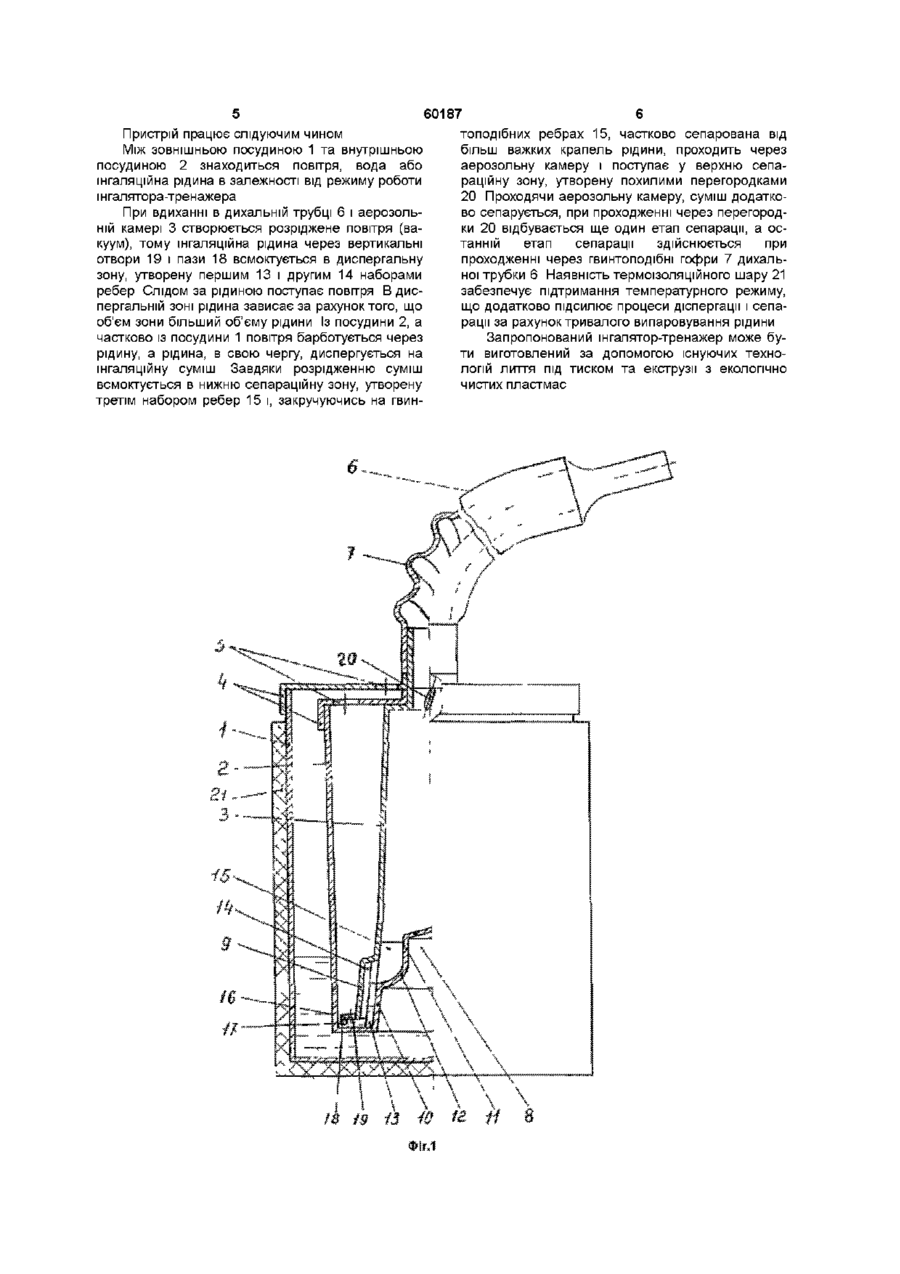

1 Інгалятор-тренажер, що містить коаксіально розміщені одна в одній зовнішню, внутрішню посудини і аерозольну камеру, кришки з отворами для вдихання і видихання повітря і з'єднану з аерозольною камерою гофровану дихальну трубку, який відрізняється тим, що центральна частина дна внутрішньої посудини виконана у вигляді конусоподібного виступу, аерозольна камера виконана з конусоподібною нижньою частиною, охоплюючою конусоподібний виступ на дні внутрішньої посудини, а на конусоподібній частині аерозольної камери і конусоподібному виступі дна внутрішньої судини виконана система різнонаправлених елементів для борбатування частинок аерозольної суміші 2 Інгалятор-тренажер за п 1, який відрізняється тим, що система різнонаправлених елементів містить два набори гвинтоподібних ребер, перший набір ребер розташований на ЗОВНІШНІЙ боковій поверхні конусоподібного виступу дна внутрішньої посудини, а другий - на внутрішній поверхні конусоподібної нижньої частини аерозольної камери, всі ребра першого набору розташовані під кутом Винахід відноситься до галузі охорони здоров'я людини, а саме, до тренажерів для проведення лікувального дихання і до лікувальних засобів для введення лікарських речовин за допомогою інгаляцій Відомий інгалятор Фролова (пат СССР № 1790417, МПК А61М15/02 від 23 01 93р), який містить посудину з інгаляційною рідиною, коаксіально розташовану всередині неї аерозольну камеру, з'єднану з дихальною трубкою, на дні аерозольної камери, розташованому з зазором відносно дна посудини, виконані отвори для проходження аерозольної суміші до ребер другого набору і дотичні до останніх у місцях їх перерізу 3 Інгалятор-тренажер за п 2, який відрізняється тим, що нижня конусоподібна частина аерозольної камери виконана з горизонтальним фланцем, який закінчується вертикальним буртиком, а система різнонаправлених елементів додатково містить радіальні пази, виконані на нижній торцевій поверхні буртика, і вертикальні отвори, виконані у фланці 4 Інгалятор-тренажер за п 2, який відрізняється тим, що конусоподібний виступ дна внутрішньої посудини виконаний з двох ступенів, другий ступінь з'єднаний з першою галтеллю, на ЗОВНІШНІЙ боковій поверхні другого ступеня розташований третій набір гвинтоподібних ребер, бокові торці яких дотичні до внутрішньої поверхні аерозольної камери, а перший набір ребер розташований на ЗОВНІШНІЙ боковій поверхні нижнього ступеня виступу 5 Інгалятор-тренажер за п 1, який відрізняється тим, що він додатково містить похилі однонаправлені сепараційні перегородки крилоподібного перерізу, розташовані у МІСЦІ переходу аерозольної камери до дихальної трубки 6 Інгалятор-тренажер за п 1, який відрізняється тим, що дихальна трубка виконана з гвинтоподібними гофрами 7 Інгалятор-тренажер за п 1, який відрізняється тим, що зовнішня посудина виконана термоізоляційною До недоліків інгалятора Фролова відноситься складна конструкція, низька ефективність насичення повітря рідиною та небезпека, пов'язана з високою вірогідністю попадання крапель інгаляційної рідини в дихальні шляхи Найбільш близьким до винаходу є інгалятортренажер (пат РФ № 2140298, МПК А61М 16/00, 15/00 від 2710 99р), що містить коаксіально розміщені одна в одній зовнішню, внутрішню посудини і аерозольну камеру, кришки з отворами для вдихання і видихання повітря і з'єднану з аерозольною камерою гофровану дихальну трубку Дихальна трубка виконана з гофрованою частиною та шнеком заодно з аерозольною камерою, 1 00 о (О 60187 аерозольної камери до дихальної трубки Дихальяка має оживальну частину, на дні аерозольної на трубка може бути виконана з гвинтоподібними камери з різною ЩІЛЬНІСТЮ розташовані отвори гофрами Зовнішня посудина може бути виконана різних діаметрів з перемінними перерізами, а витермоізоляційною сота внутрішньої судини перевищує рівень В запропонованій конструкції за рахунок ствоінгаляційної рідини, але не перевищує висоту аерення умов для максимальної диспергацм і сепарозольної камери рації повітряно-рідинної суміші при проходженні и До недоліків прототипу відноситься слідуюче через різнонаправлені елементи, розташовані у В конструкції не враховані всі можливі аспекти нижніх частинах аерозольної камери, внутрішньої аерогідродинамічних законів руху повітря та рідипосудини, а також у МІСЦІ з'єднання аерозольної ни, особливо при їх спільному русі Наприклад, рух камери з дихальною трубкою і безпосередньо в повітря у донній частині аерозольної камери передихальній трубці, підвищується ефективність наважно йде тільки через ЗОВНІШНІЙ ряд отворів, при сичення повітря інгаляційними речовинами і змецьому центральна частина отворів в барботуванні ншується можливість попадання крапель рідини в участі майже не приймає, а форма перерізу отводихальні шляхи Як наслідок, значно покращується рів майже не впливає на процес перемішування якість інгаляційного процесу, зменшується залежповітря з рідиною Це спричиняє низьку ефективність цієї якості від температурного режиму, підність насичення повітря інгаляційними речовинами вищується зручність користування пристроєм Вита збільшує вірогідність попадання крапель рідини конання зовнішньої посудини з термоізоляційними в дихальні шляхи властивостями додатково покращує якість В основу винаходу поставлена задача підвиінгаляційного процесу щити ефективність насичення повітря інгаляційними речовинами та зменшити вірогідність попадання крапель рідини в дихальні шляхи за рахунок поліпшення умов для диспергацм та сепарації повітряно-рідинної суміші Поставлена задача вирішується тим, що в шгаляторі-тренажері, що містить коаксіально розміщені одна в одній зовнішню, внутрішню посудини і аерозольну камеру, кришки з отворами для вдихання і видихання повітря і з'єднану з аерозольною камерою гофровану дихальну трубку, згідно винаходу, центральна частина дна внутрішньої посудини виконана у вигляді конусоподібного виступу, аерозольна камера виконана з конусоподібною нижньою частиною, охоплюючою конусоподібний виступ на дні внутрішньої посудини, а на конусоподібній частині аерозольної камери і конусоподібному виступі дна внутрішньої посудини виконана система різнонаправлених елементів для борбатування частинок аерозольної суміші Система різнонаправлених елементів аерозольної суміші може містити два набори гвинтоподібних ребер, перший набір ребер розташований на ЗОВНІШНІЙ боковій поверхні конусоподібного виступу дна внутрішньої посудини, а другий - на внутрішній поверхні конусоподібної нижньої частини аерозольної камери, всі ребра одного набору розташовані під кутом до ребер другого набору і дотичні до останніх у місцях їх перетину Нижня конусоподібна частина аерозольної камери може бути виконана з горизонтальним флянцем, який закінчується вертикальним буртиком, а система різнонаправлених елементів додатково може містити радіальні пази, виконані на нижній торцовій поверхні буртика, і вертикальні отвори, виконані у флянці Конусоподібний виступ дна внутрішньої посудини може бути виконаний з двох ступінів, при цьому друга ступінь з'єднана з першою галтеллю, на ЗОВНІШНІЙ боковій поверхні другої ступіні розташований третій набір гвинтоподібних ребер, бокові торці яких дотичні до внутрішньої поверхні аерозольної камери, а перший набір ребер розташований на ЗОВНІШНІЙ боковій поверхні нижньої ступені виступу Інгалятор-тренажер може додатково містити похилі однонаправлені сепараційні перегородки крилоподібного перерізу, розташовані у МІСЦІ переходу На фіг 1 схематично зображений запропонований інгалятор-тренажер На фіг 2 показаний вид на нижню частину аерозольної камери з другим набором ребер (в розгорнутому вигляді) На фіг 3 показана частина конусоподібного виступу дна внутрішньої посудини з першим і третім наборами ребер (в розгорнутому вигляді) Запропонований інгалятор-тренажер містить коаксіально розміщені одна в одній зовнішню посудину 1, внутрішню посудину 2 і аерозольну камеру 3, кришки 4 з отворами 5 для вдихання і видихання повітря, дихальну трубку 6 з гвинтоподібними гофрами 7, з'єднану з аерозольною камерою 3 Центральна частина дна внутрішньої посудини 2 виконана у вигляді конусоподібного виступу 8, а камера 3 виконана з конусоподібною нижньою частиною 9, охоплюючою виступ 8, який виконаний з двох ступінів 10, 11, з'єднаних галтеллю 12 Система різнонаправлених елементів для барботування частинок аерозольної суміші включає перший набір гвинтоподібних ребер 13, другий набір - 14 і третій набір - 15 Перший набір гвинтоподібних ребер 13 розташований на ЗОВНІШНІЙ боковій поверхні нижньої ступіні 10 виступу 8 Другий набір гвинтоподібних ребер 14 розташований на внутрішній поверхні конусоподібної нижньої частини 9 аерозольної камери З, всі ребра першого набору 13 розташовані під кутом до ребер другого набору 14 і дотичні до останніх в місцях їх перетину На ЗОВНІШНІЙ боковій поверхні другої ступіні 11 виступу 8 розташований третій набір гвинтоподібних ребер 15, причому бокові торці ребер 15 дотичні до внутрішньої поверхні аерозольноїкамери 3 Нижня конусоподібна частина 9 аерозольної камери 3 виконана з горизонтальним флянцем 16, який має вертикальний буртик 17 Система різнонаправлених елементів додатково містить радіальні пази 18, виконані на нижній торцевій поверхні буртика 17, і вертикальні отвори 19, виконані у флянці 16 У МІСЦІ переходу аерозольної камери 3 до дихальної трубки 6 розташовані однонаправлені сепараційні перегородки 20 крилоподібного перерізу Зовнішня посудина 1 має теплоізоляційний шар 21 Пристрій працює слідуючим чином Між ЗОВНІШНЬОЮ посудиною 1 та внутрішньою посудиною 2 знаходиться повітря, вода або інгаляційна рідина в залежності від режиму роботи інгалятора-тренажера При вдиханні в дихальній трубці 6 і аерозольній камері 3 створюється розріджене повітря (вакуум), тому інгаляційна рідина через вертикальні отвори 19 і пази 18 всмоктується в диспергальну зону, утворену першим 13 і другим 14 наборами ребер Слідом за рідиною поступає повітря В диспергальній зоні рідина зависає за рахунок того, що об'єм зони більший об'єму рідини Із посудини 2, а частково із посудини 1 повітря барботується через рідину, а рідина, в свою чергу, диспергується на інгаляційну суміш Завдяки розрідженню суміш всмоктується в нижню сепараційну зону, утворену третім набором ребер 15 і, закручуючись на гвин 60187 топодібних ребрах 15, частково сепарована від більш важких крапель рідини, проходить через аерозольну камеру і поступає у верхню сепараційну зону, утворену похилими перегородками 20 Проходячи аерозольну камеру, суміш додатково сепарується, при проходженні через перегородки 20 відбувається ще один етап сепарації, а останній етап сепарації здійснюється при проходженні через гвинтоподібні гофри 7 дихальної трубки 6 Наявність термоізоляційного шару 21 забезпечує підтримання температурного режиму, що додатково підсилює процеси діспергацм і сепарації за рахунок тривалого випаровування рідини Запропонований інгалятор-тренажер може бути виготовлений за допомогою існуючих технологій лиття під тиском та екструзії з екологічно чистих пластмас 60187 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
