Інгалятор-тренажер

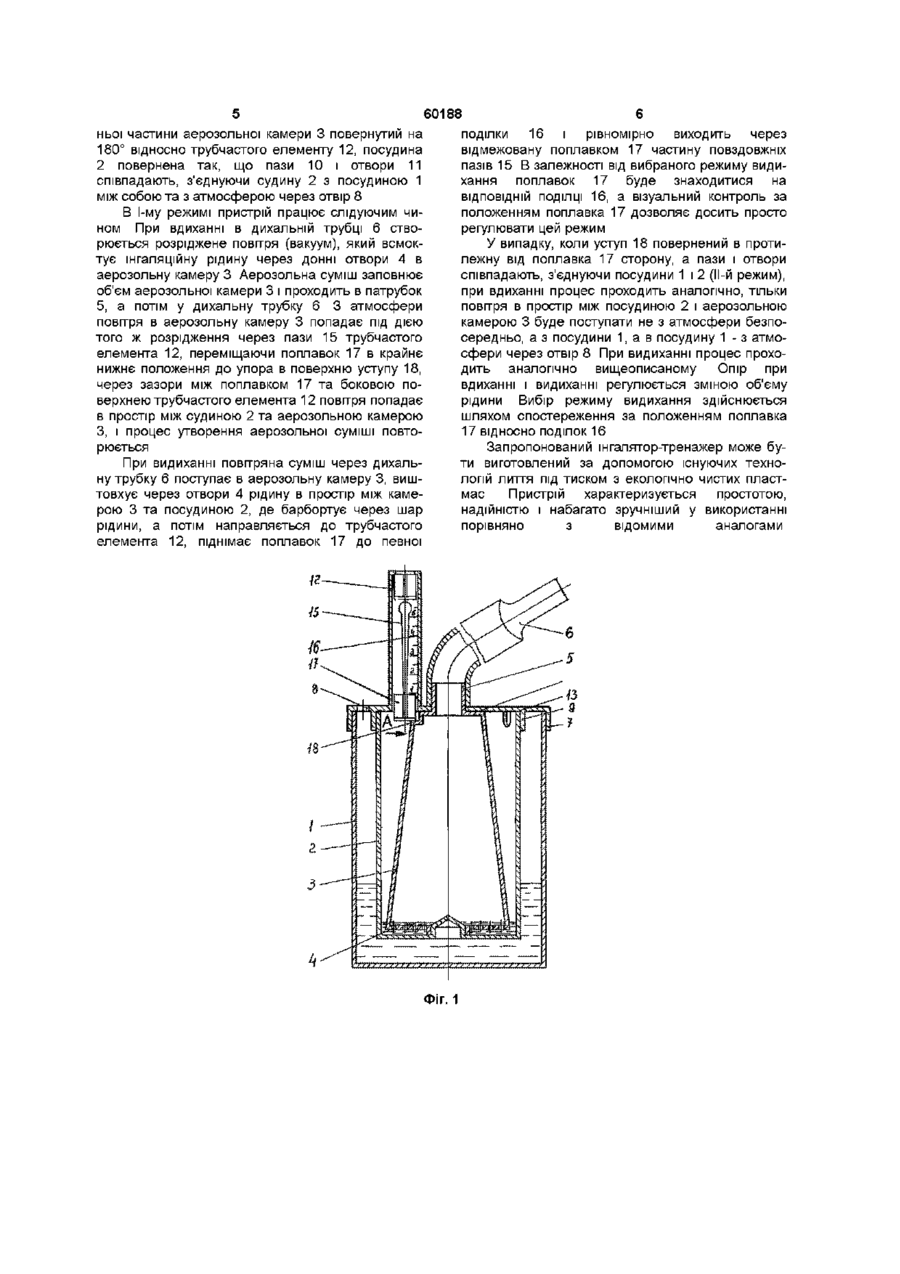

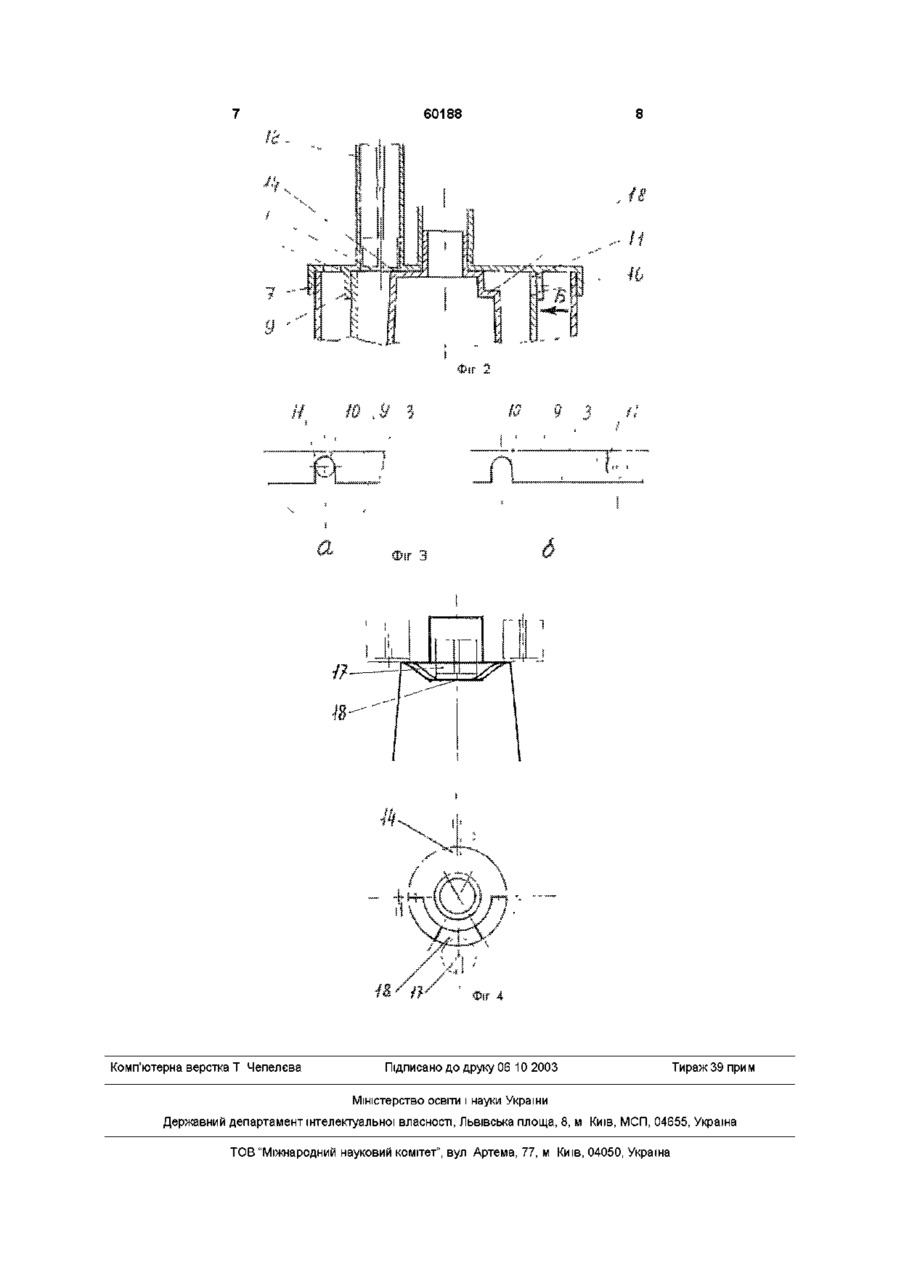

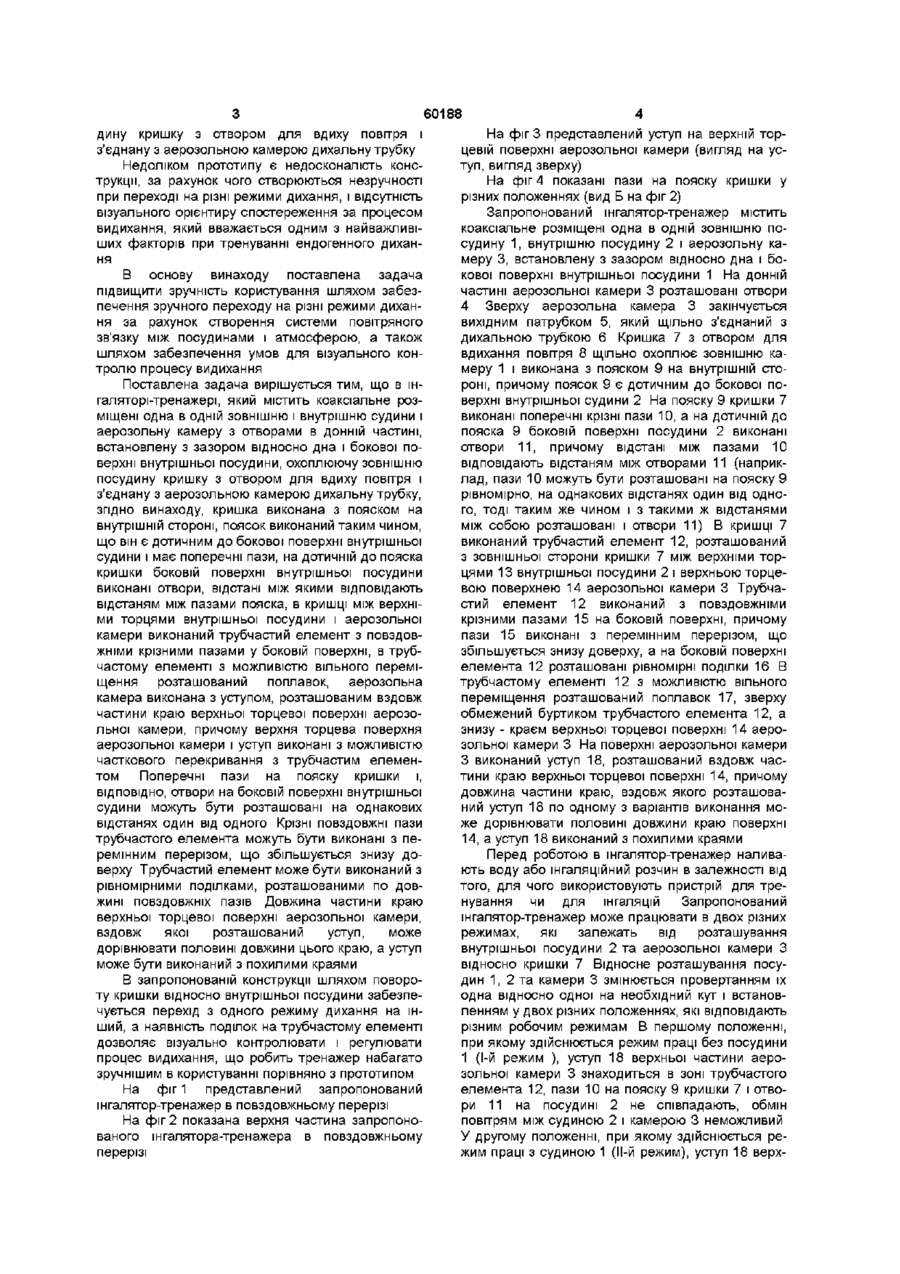

1 Інгалятор-тренажер, що містить коаксіально розміщені одна в одній зовнішню і внутрішню посудини і аерозольну камеру з отворами в донній частині, встановлену з зазором відносно дна і бокової поверхні внутрішньої посудини, охоплюючу зовнішню посудину кришку з отвором для вдихання повітря і з'єднану з аерозольною камерою дихальну трубку, який відрізняється тим, що кришка виконана з пояском на внутрішній стороні, поясок виконаний таким чином, що він є дотичним до бокової поверхні внутрішньої посудини і має поперечні пази, на дотичній до пояска кришки боковій поверхні внутрішньої посудини виконані отвори, відстані між якими відповідають відстаням між пазами пояска, в кришці між верхніми торцями внутрішньої посудини і аерозольної камери виконаний трубчастий елемент з повздовжніми крізними пазами у боковій поверхні, в трубчастому елементі з можливістю вільного переміщення розташований поплавок, аерозольна камера виконана з уступом, розташованим вздовж частини краю верхньої торцевої поверхні аерозольної камери, причому верхня торцева поверхня аерозольної камери і уступ виконані з можливістю часткового перекривання з трубчастим елементом 2 Інгалятор-тренажер за п 1, який відрізняється тим, що поперечні пази на пояску кришки і, ВІДПОВІДНО, отвори на боковій поверхні внутрішньої посудини розташовані на однакових відстанях один від одного 3 Інгалятор-тренажер за п 1, який відрізняється тим, що крізні повздовжні пази трубчастого елемента виконані з перемінним перерізом, що збільшується знизу доверху 4 Інгалятор-тренажер за п 1, який відрізняється тим, що трубчастий елемент виконаний з рівномірними поділками, розташованими по довжині повздовжніх пазів 5 Інгалятор-тренажер за п 1, який відрізняється тим, що довжина частини краю верхньої торцевої поверхні аерозольної камери, вздовж якої розташований уступ, дорівнює половині довжини цього краю 6 Інгалятор-тренажер за п 1, який відрізняється тим, що уступ на верхній торцевій поверхні аерозольної камери виконаний з похилими краями 00 00 о (О Винахід відноситься до галузі охорони здоров'я людини, а саме, до тренажерів для проведення лікувального дихання і до лікувальних засобів для введення лікарських речовин за допомогою інгаляцій Відомий ЦІЛИЙ ряд тренажерів (наприклад, пат РФ №2129885, МПК А61М16/00 від 10 05 99р , пат РФ №2140298, МПКА61М16/00, 15/00 від 27 10 99р. пат РФ №2131750, МПКА61М16/00 від 20 06 99р), призначених для навчання ендогенному диханню і проведення лікувального дихання, яке підвищує зміст вуглекислого газу у крові Всі тренажери містять зовнішню посудину, внутрішню посудину для інгаляційної рідини, коаксіальне розташовану у внутрішній судині аерозольну камеру з отворами на дні, причому аерозольна камера роз ташована з зазором відносно дна внутрішньої посудини та з'єднана з кришками і дихальною трубкою у верхній частині Основним недоліком таких тренажерів є незручна конструкція, яка спричиняє незручності при експлуатації, особливо при переході з одного режима дихання на інший, відсутність візуального орієнтира спостереження за процесом дихання Прототипом винаходу є інгалятор-тренажер Фролова (пат СССР №1790417, МПКА61М15/02 від 23 01 93р), що містить коаксіальне розміщені одна в одній зовнішню і внутрішню судини і аерозольну камеру з отворами в донній частині, встановлену з зазором відносно дна і бокової поверхні внутрішньої посудини, охоплюючу зовнішню посу 60188 дину кришку з отвором для вдиху повітря і з'єднану з аерозольною камерою дихальну трубку Недоліком прототипу є недосконалість конструкції, за рахунок чого створюються незручності при переході на різні режими дихання, і відсутність візуального орієнтиру спостереження за процесом видихання, який вважається одним з найважливіших факторів при тренуванні ендогенного дихання В основу винаходу поставлена задача підвищити зручність користування шляхом забезпечення зручного переходу на різні режими дихання за рахунок створення системи повітряного зв'язку між посудинами і атмосферою, а також шляхом забезпечення умов для візуального контролю процесу видихання Поставлена задача вирішується тим, що в шгаляторі-тренажері, який містить коаксіальне розміщені одна в одній зовнішню і внутрішню судини і аерозольну камеру з отворами в донній частині, встановлену з зазором відносно дна і бокової поверхні внутрішньої посудини, охоплюючу зовнішню посудину кришку з отвором для вдиху повітря і з'єднану з аерозольною камерою дихальну трубку, згідно винаходу, кришка виконана з пояском на внутрішній стороні, поясок виконаний таким чином, що він є дотичним до бокової поверхні внутрішньої судини і має поперечні пази, на дотичній до пояска кришки боковій поверхні внутрішньої посудини виконані отвори, відстані між якими відповідають відстаням між пазами пояска, в кришці між верхніми торцями внутрішньої посудини і аерозольної камери виконаний трубчастий елемент з повздовжніми крізними пазами у боковій поверхні, в трубчастому елементі з можливістю вільного переміщення розташований поплавок, аерозольна камера виконана з уступом, розташованим вздовж частини краю верхньої торцевої поверхні аерозольної камери, причому верхня торцева поверхня аерозольної камери і уступ виконані з можливістю часткового перекривання з трубчастим елементом Поперечні пази на пояску кришки і, ВІДПОВІДНО, отвори на боковій поверхні внутрішньої судини можуть бути розташовані на однакових відстанях один від одного Крізні повздовжні пази трубчастого елемента можуть бути виконані з перемінним перерізом, що збільшується знизу доверху Трубчастий елемент може бути виконаний з рівномірними поділками, розташованими по довжині повздовжніх пазів Довжина частини краю верхньої торцевої поверхні аерозольної камери, вздовж якої розташований уступ, може дорівнювати половині довжини цього краю, а уступ може бути виконаний з похилими краями В запропонованій конструкції шляхом повороту кришки відносно внутрішньої посудини забезпечується перехід з одного режиму дихання на інший, а наявність поділок на трубчастому елементі дозволяє візуально контролювати і регулювати процес видихання, що робить тренажер набагато зручнішим в користуванні порівняно з прототипом На фіг 1 представлений запропонований інгалятор-тренажер в повздовжньому перерізі На фіг 2 показана верхня частина запропонованого інгалятора-тренажера в повздовжньому перерізі На фіг 3 представлений уступ на верхній торцевій поверхні аерозольної камери (вигляд на уступ, вигляд зверху) На фіг 4 показані пази на пояску кришки у різних положеннях (вид Б на фіг 2) Запропонований інгалятор-тренажер містить коаксіальне розміщені одна в одній зовнішню посудину 1, внутрішню посудину 2 і аерозольну камеру 3, встановлену з зазором відносно дна і бокової поверхні внутрішньої посудини 1 На донній частині аерозольної камери 3 розташовані отвори 4 Зверху аерозольна камера 3 закінчується вихідним патрубком 5, який щільно з'єднаний з дихальною трубкою 6 Кришка 7 з отвором для вдихання повітря 8 щільно охоплює зовнішню камеру 1 і виконана з пояском 9 на внутрішній стороні, причому поясок 9 є дотичним до бокової поверхні внутрішньої судини 2 На пояску 9 кришки 7 виконані поперечні крізні пази 10, а на дотичній до пояска 9 боковій поверхні посудини 2 виконані отвори 11, причому відстані між пазами 10 відповідають відстаням між отворами 11 (наприклад, пази 10 можуть бути розташовані на пояску 9 рівномірно, на однакових відстанях один від одного, тоді таким же чином і з такими ж відстанями між собою розташовані і отвори 11) В кришці 7 виконаний трубчастий елемент 12, розташований з зовнішньої сторони кришки 7 між верхніми торцями 13 внутрішньої посудини 2 і верхньою торцевою поверхнею 14 аерозольної камери 3 Трубчастий елемент 12 виконаний з повздовжніми крізними пазами 15 на боковій поверхні, причому пази 15 виконані з перемінним перерізом, що збільшується знизу доверху, а на боковій поверхні елемента 12 розташовані рівномірні поділки 16 В трубчастому елементі 12 з можливістю вільного переміщення розташований поплавок 17, зверху обмежений буртиком трубчастого елемента 12, а знизу - краєм верхньої торцевої поверхні 14 аерозольної камери 3 На поверхні аерозольної камери З виконаний уступ 18, розташований вздовж частини краю верхньої торцевої поверхні 14, причому довжина частини краю, вздовж якого розташований уступ 18 по одному з варіантів виконання може дорівнювати половині довжини краю поверхні 14, а уступ 18 виконаний з похилими краями Перед роботою в інгалятор-тренажер наливають воду або інгаляційний розчин в залежності від того, для чого використовують пристрій для тренування чи для інгаляцій Запропонований інгалятор-тренажер може працювати в двох різних режимах, які залежать від розташування внутрішньої посудини 2 та аерозольної камери З відносно кришки 7 Відносне розташування посудин 1, 2 та камери 3 змінюється провертанням їх одна відносно одної на необхідний кут і встановленням у двох різних положеннях, які відповідають різним робочим режимам В першому положенні, при якому здійснюється режим праці без посудини 1 (1-й режим ), уступ 18 верхньої частини аерозольної камери 3 знаходиться в зоні трубчастого елемента 12, пази 10 на пояску 9 кришки 7 і отвори 11 на посудині 2 не співпадають, обмін повітрям між судиною 2 і камерою 3 неможливий У другому положенні, при якому здійснюється режим праці з судиною 1 (ІІ-й режим), уступ 18 верх 60188 ньої частини аерозольної камери 3 повернутий на 180° відносно трубчастого елементу 12, посудина 2 повернена так, що пази 10 і отвори 11 співпадають, з'єднуючи судину 2 з посудиною 1 між собою та з атмосферою через отвір 8 В 1-му режимі пристрій працює слідуючим чином При вдиханні в дихальній трубці 6 створюється розріджене повітря (вакуум), який всмоктує інгаляційну рідину через донні отвори 4 в аерозольну камеру 3 Аерозольна суміш заповнює об'єм аерозольної камери 3 і проходить в патрубок 5, а потім у дихальну трубку 6 3 атмосфери повітря в аерозольну камеру 3 попадає під дією того ж розрідження через пази 15 трубчастого елемента 12, переміщаючи поплавок 17 в крайнє нижнє положення до упора в поверхню уступу 18, через зазори між поплавком 17 та боковою поверхнею трубчастого елемента 12 повітря попадає в простір між судиною 2 та аерозольною камерою З, і процес утворення аерозольної суміші повторюється При видиханні повітряна суміш через дихальну трубку 6 поступає в аерозольну камеру 3, виштовхує через отвори 4 рідину в простір між камерою 3 та посудиною 2, де барбортує через шар рідини, а потім направляється до трубчастого елемента 12, піднімає поплавок 17 до певної Фіг. 1 поділки 16 і рівномірно виходить через відмежовану поплавком 17 частину повздовжніх пазів 15 В залежності від вибраного режиму видихання поплавок 17 буде знаходитися на ВІДПОВІДНІЙ ПОДІЛЦІ 16, а візуальний контроль за положенням поплавка 17 дозволяє досить просто регулювати цей режим У випадку, коли уступ 18 повернений в протилежну від поплавка 17 сторону, а пази і отвори співпадають, з'єднуючи посудини 1 і 2 (ІІ-й режим), при вдиханні процес проходить аналогічно, тільки повітря в простір між посудиною 2 і аерозольною камерою 3 буде поступати не з атмосфери безпосередньо, а з посудини 1, а в посудину 1 - з атмосфери через отвір 8 При видиханні процес проходить аналогічно вищеописаному Опір при вдиханні і видиханні регулюється зміною об'єму рідини Вибір режиму видихання здійснюється шляхом спостереження за положенням поплавка 17 відносно поділок 16 Запропонований інгалятор-тренажер може бути виготовлений за допомогою існуючих технологій лиття під тиском з екологічно чистих пластмас Пристрій характеризується простотою, надійністю і набагато зручніший у використанні порівняно з відомими аналогами 60188 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
