Переносний оптичний пиловимірювач

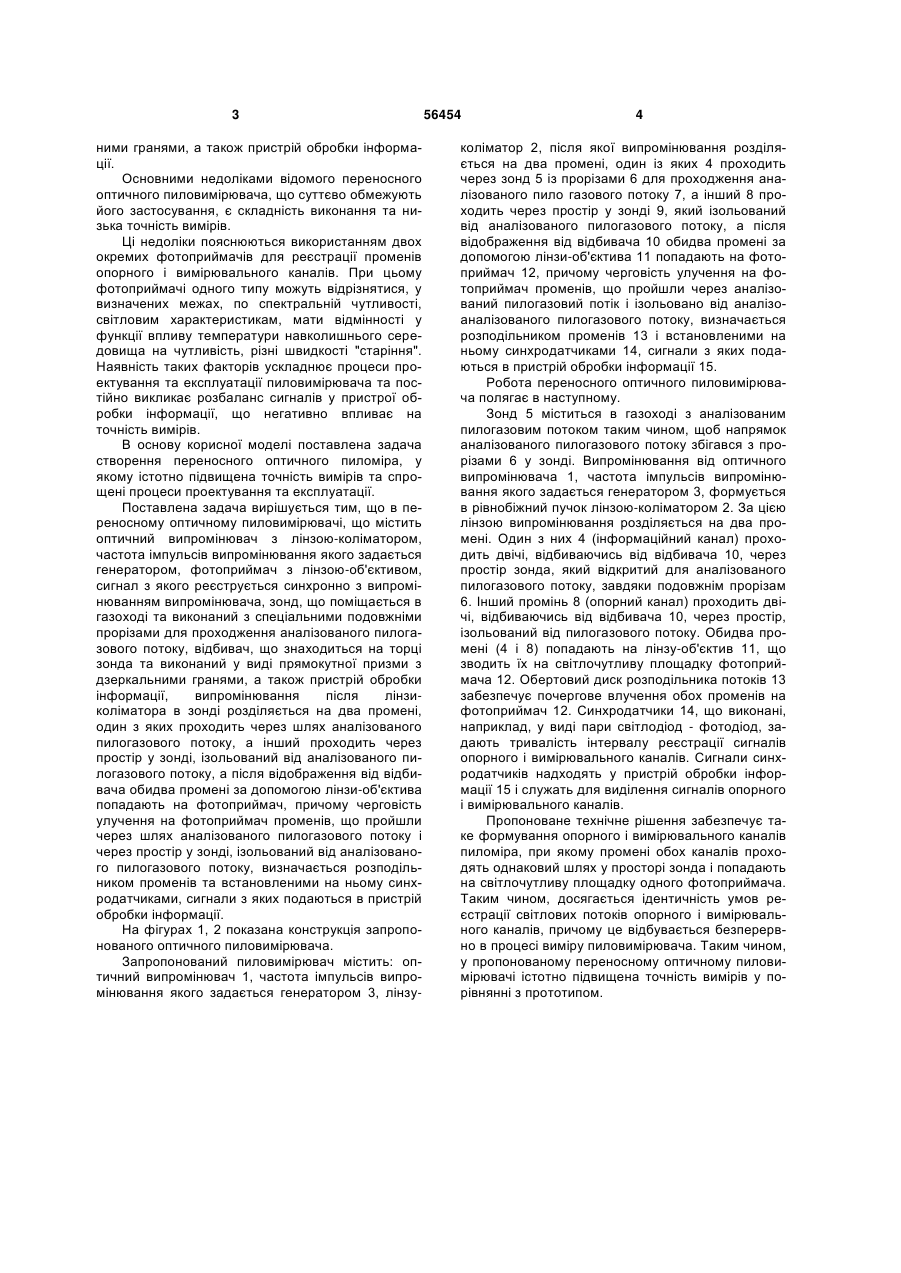

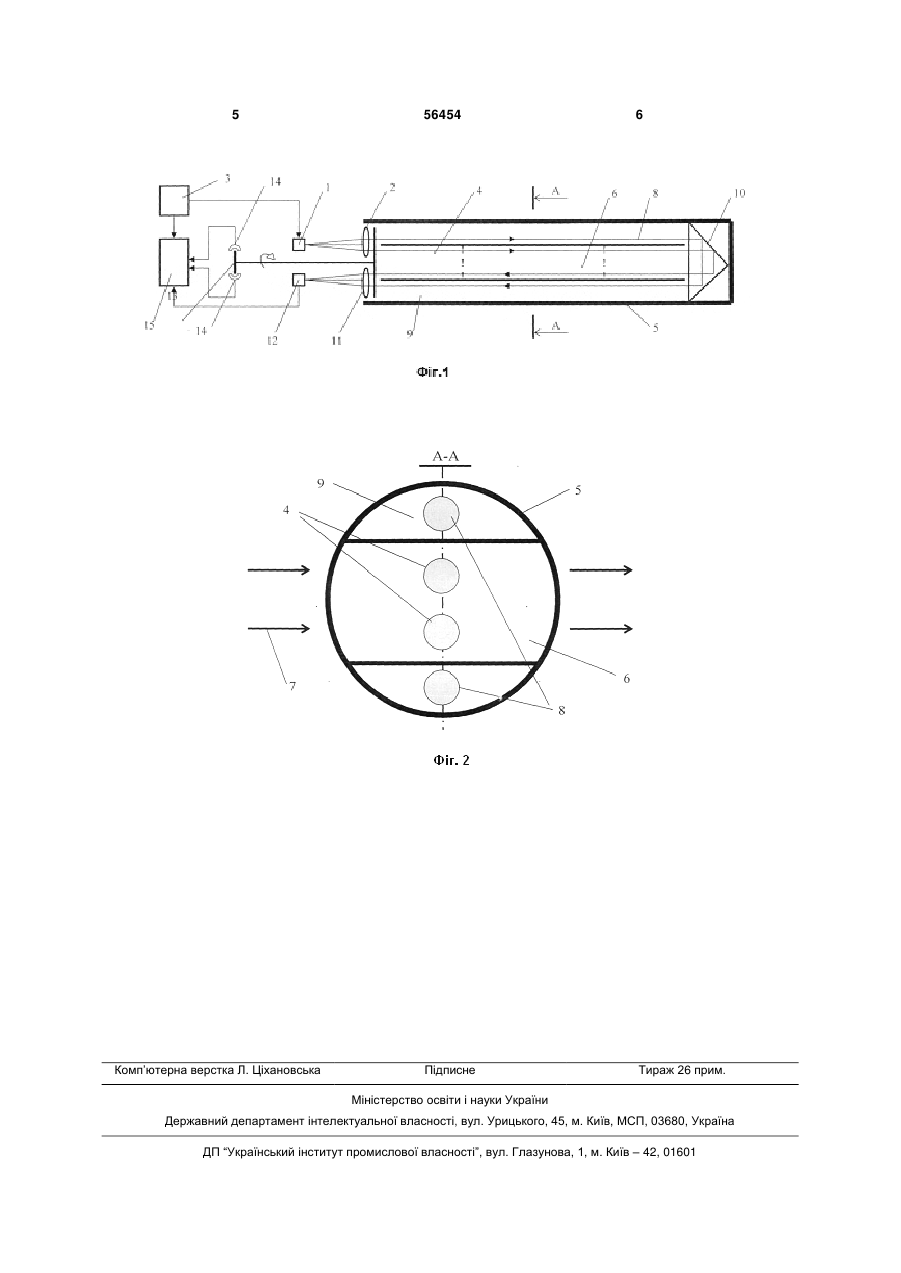

Переносний оптичний пиловимірювач, що містить оптичний випромінювач з лінзоюколіматором, частота імпульсів випромінювання якого задається генератором, фотоприймач з лінзою-об'єктивом, сигнал з якого реєструється синхронно з випромінюванням випромінювача, зонд, що поміщається в газоході та виконаний зі спеціальними подовжніми прорізами для проходження аналізованого пилогазового потоку, відбивач, що знаходиться на торці зонда та виконаний у вигляді 3 ними гранями, а також пристрій обробки інформації. Основними недоліками відомого переносного оптичного пиловимірювача, що суттєво обмежують його застосування, є складність виконання та низька точність вимірів. Ці недоліки пояснюються використанням двох окремих фотоприймачів для реєстрації променів опорного і вимірювального каналів. При цьому фотоприймачі одного типу можуть відрізнятися, у визначених межах, по спектральній чутливості, світловим характеристикам, мати відмінності у функції впливу температури навколишнього середовища на чутливість, різні швидкості "старіння". Наявність таких факторів ускладнює процеси проектування та експлуатації пиловимірювача та постійно викликає розбаланс сигналів у пристрої обробки інформації, що негативно впливає на точність вимірів. В основу корисної моделі поставлена задача створення переносного оптичного пиломіра, у якому істотно підвищена точність вимірів та спрощені процеси проектування та експлуатації. Поставлена задача вирішується тим, що в переносному оптичному пиловимірювачі, що містить оптичний випромінювач з лінзою-коліматором, частота імпульсів випромінювання якого задається генератором, фотоприймач з лінзою-об'єктивом, сигнал з якого реєструється синхронно з випромінюванням випромінювача, зонд, що поміщається в газоході та виконаний з спеціальними подовжніми прорізами для проходження аналізованого пилогазового потоку, відбивач, що знаходиться на торці зонда та виконаний у виді прямокутної призми з дзеркальними гранями, а також пристрій обробки інформації, випромінювання після лінзиколіматора в зонді розділяється на два промені, один з яких проходить через шлях аналізованого пилогазового потоку, а інший проходить через простір у зонді, ізольований від аналізованого пилогазового потоку, а після відображення від відбивача обидва промені за допомогою лінзи-об'єктива попадають на фотоприймач, причому черговість улучення на фотоприймач променів, що пройшли через шлях аналізованого пилогазового потоку і через простір у зонді, ізольований від аналізованого пилогазового потоку, визначається розподільником променів та встановленими на ньому синхродатчиками, сигнали з яких подаються в пристрій обробки інформації. На фігурах 1, 2 показана конструкція запропонованого оптичного пиловимірювача. Запропонований пиловимірювач містить: оптичний випромінювач 1, частота імпульсів випромінювання якого задається генератором 3, лінзу 56454 4 коліматор 2, після якої випромінювання розділяється на два промені, один із яких 4 проходить через зонд 5 із прорізами 6 для проходження аналізованого пило газового потоку 7, а інший 8 проходить через простір у зонді 9, який ізольований від аналізованого пилогазового потоку, а після відображення від відбивача 10 обидва промені за допомогою лінзи-об'єктива 11 попадають на фотоприймач 12, причому черговість улучення на фотоприймач променів, що пройшли через аналізований пилогазовий потік і ізольовано від аналізоаналізованого пилогазового потоку, визначається розподільником променів 13 і встановленими на ньому синхродатчиками 14, сигнали з яких подаються в пристрій обробки інформації 15. Робота переносного оптичного пиловимірювача полягає в наступному. Зонд 5 міститься в газоході з аналізованим пилогазовим потоком таким чином, щоб напрямок аналізованого пилогазового потоку збігався з прорізами 6 у зонді. Випромінювання від оптичного випромінювача 1, частота імпульсів випромінювання якого задається генератором 3, формується в рівнобіжний пучок лінзою-коліматором 2. За цією лінзою випромінювання розділяється на два промені. Один з них 4 (інформаційний канал) проходить двічі, відбиваючись від відбивача 10, через простір зонда, який відкритий для аналізованого пилогазового потоку, завдяки подовжнім прорізам 6. Інший промінь 8 (опорний канал) проходить двічі, відбиваючись від відбивача 10, через простір, ізольований від пилогазового потоку. Обидва промені (4 і 8) попадають на лінзу-об'єктив 11, що зводить їх на світлочутливу площадку фотоприймача 12. Обертовий диск розподільника потоків 13 забезпечує почергове влучення обох променів на фотоприймач 12. Синхродатчики 14, що виконані, наприклад, у виді пари світлодіод - фотодіод, задають тривалість інтервалу реєстрації сигналів опорного і вимірювального каналів. Сигнали синхродатчиків надходять у пристрій обробки інформації 15 і служать для виділення сигналів опорного і вимірювального каналів. Пропоноване технічне рішення забезпечує таке формування опорного і вимірювального каналів пиломіра, при якому промені обох каналів проходять однаковий шлях у просторі зонда і попадають на світлочутливу площадку одного фотоприймача. Таким чином, досягається ідентичність умов реєстрації світлових потоків опорного і вимірювального каналів, причому це відбувається безперервно в процесі виміру пиловимірювача. Таким чином, у пропонованому переносному оптичному пиловимірювачі істотно підвищена точність вимірів у порівнянні з прототипом. 5 Комп’ютерна верстка Л. Ціхановська 56454 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
