Пускова установка ракети з подовженими підвішеними баками

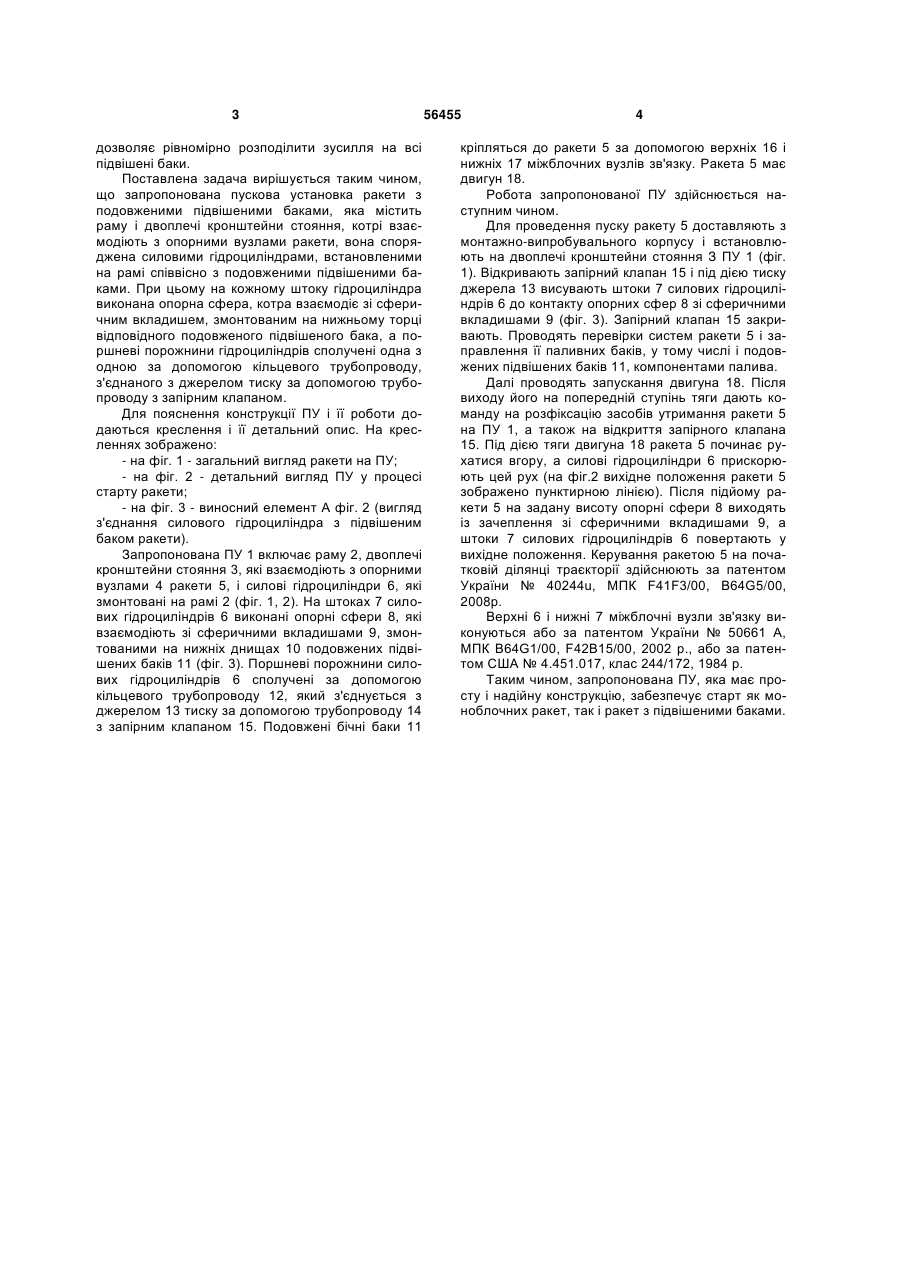

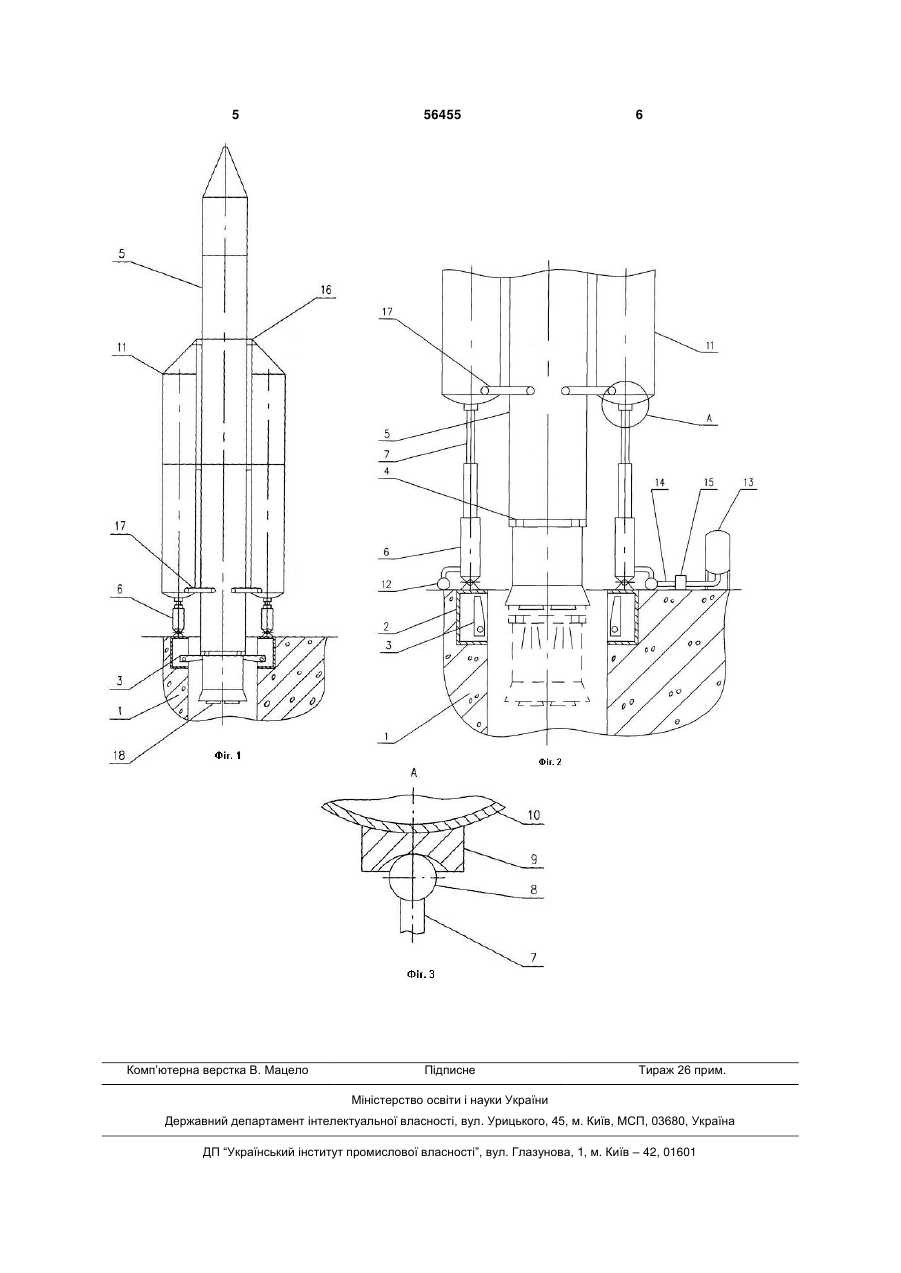

Пускова установка ракети з подовженими підвішеними баками, що містить раму і двоплечі кронштейни стояння, котрі взаємодіють з опорними вузлами ракети, яка відрізняється тим, що вона споряджена силовими гідроциліндрами, встановленими на рамі співвісно з подовженими підвішеними баками, при цьому на кожному штоку гідроциліндра виконана опорна сфера, котра взаємодіє зі сферичним вкладишем, змонтованим на нижньому торці відповідного подовженого підвішеного бака, а поршневі порожнини гідроциліндрів сполучені одна з одною за допомогою кільцевого трубопроводу, з'єднаного з джерелом тиску за допомогою трубопроводу з запірним клапаном. (19) (21) u201009868 (22) 09.08.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) ДОНСЬКОЙ ІГОР ГЕОРГІЙОВИЧ, КОШИК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, МОКІН АНДРІЙ ОЛЕКСАНДРОВИЧ, МОКІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, СЕНЧА СЕРГІЙ АНАТОЛІЙОВИЧ, ШИШКІН ВІКТОР ВАСИЛЬОВИЧ (73) ДОНСЬКОЙ ІГОР ГЕОРГІЙОВИЧ, КОШИК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, МОКІН АНДРІЙ ОЛЕКСАНДРОВИЧ, МОКІН ОЛЕКСАНДР ВАСИЛЬОВИЧ, СЕНЧА СЕРГІЙ АНАТОЛІЙОВИЧ, ШИШКІН ВІКТОР ВАСИЛЬОВИЧ 3 дозволяє рівномірно розподілити зусилля на всі підвішені баки. Поставлена задача вирішується таким чином, що запропонована пускова установка ракети з подовженими підвішеними баками, яка містить раму і двоплечі кронштейни стояння, котрі взаємодіють з опорними вузлами ракети, вона споряджена силовими гідроциліндрами, встановленими на рамі співвісно з подовженими підвішеними баками. При цьому на кожному штоку гідроциліндра виконана опорна сфера, котра взаємодіє зі сферичним вкладишем, змонтованим на нижньому торці відповідного подовженого підвішеного бака, а поршневі порожнини гідроциліндрів сполучені одна з одною за допомогою кільцевого трубопроводу, з'єднаного з джерелом тиску за допомогою трубопроводу з запірним клапаном. Для пояснення конструкції ПУ і її роботи додаються креслення і її детальний опис. На кресленнях зображено: - на фіг. 1 - загальний вигляд ракети на ПУ; - на фіг. 2 - детальний вигляд ПУ у процесі старту ракети; - на фіг. 3 - виносний елемент А фіг. 2 (вигляд з'єднання силового гідроциліндра з підвішеним баком ракети). Запропонована ПУ 1 включає раму 2, двоплечі кронштейни стояння 3, які взаємодіють з опорними вузлами 4 ракети 5, і силові гідроциліндри 6, які змонтовані на рамі 2 (фіг. 1, 2). На штоках 7 силових гідроциліндрів 6 виконані опорні сфери 8, які взаємодіють зі сферичними вкладишами 9, змонтованими на нижніх днищах 10 подовжених підвішених баків 11 (фіг. 3). Поршневі порожнини силових гідроциліндрів 6 сполучені за допомогою кільцевого трубопроводу 12, який з'єднується з джерелом 13 тиску за допомогою трубопроводу 14 з запірним клапаном 15. Подовжені бічні баки 11 56455 4 кріпляться до ракети 5 за допомогою верхніх 16 і нижніх 17 міжблочних вузлів зв'язку. Ракета 5 має двигун 18. Робота запропонованої ПУ здійснюється наступним чином. Для проведення пуску ракету 5 доставляють з монтажно-випробувального корпусу і встановлюють на двоплечі кронштейни стояння З ПУ 1 (фіг. 1). Відкривають запірний клапан 15 і під дією тиску джерела 13 висувають штоки 7 силових гідроциліндрів 6 до контакту опорних сфер 8 зі сферичними вкладишами 9 (фіг. 3). Запірний клапан 15 закривають. Проводять перевірки систем ракети 5 і заправлення її паливних баків, у тому числі і подовжених підвішених баків 11, компонентами палива. Далі проводять запускання двигуна 18. Після виходу його на попередній ступінь тяги дають команду на розфіксацію засобів утримання ракети 5 на ПУ 1, а також на відкриття запірного клапана 15. Під дією тяги двигуна 18 ракета 5 починає рухатися вгору, а силові гідроциліндри 6 прискорюють цей рух (на фіг.2 вихідне положення ракети 5 зображено пунктирною лінією). Після підйому ракети 5 на задану висоту опорні сфери 8 виходять із зачеплення зі сферичними вкладишами 9, а штоки 7 силових гідроциліндрів 6 повертають у вихідне положення. Керування ракетою 5 на початковій ділянці траєкторії здійснюють за патентом України № 40244u, МПК F41F3/00, B64G5/00, 2008р. Верхні 6 і нижні 7 міжблочні вузли зв'язку виконуються або за патентом України № 50661 А, МПК B64G1/00, F42B15/00, 2002 р., або за патентом США № 4.451.017, клас 244/172, 1984 р. Таким чином, запропонована ПУ, яка має просту і надійну конструкцію, забезпечує старт як моноблочних ракет, так і ракет з підвішеними баками. 5 Комп’ютерна верстка В. Мацело 56455 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
