Переносний оптичний пиловимірювач

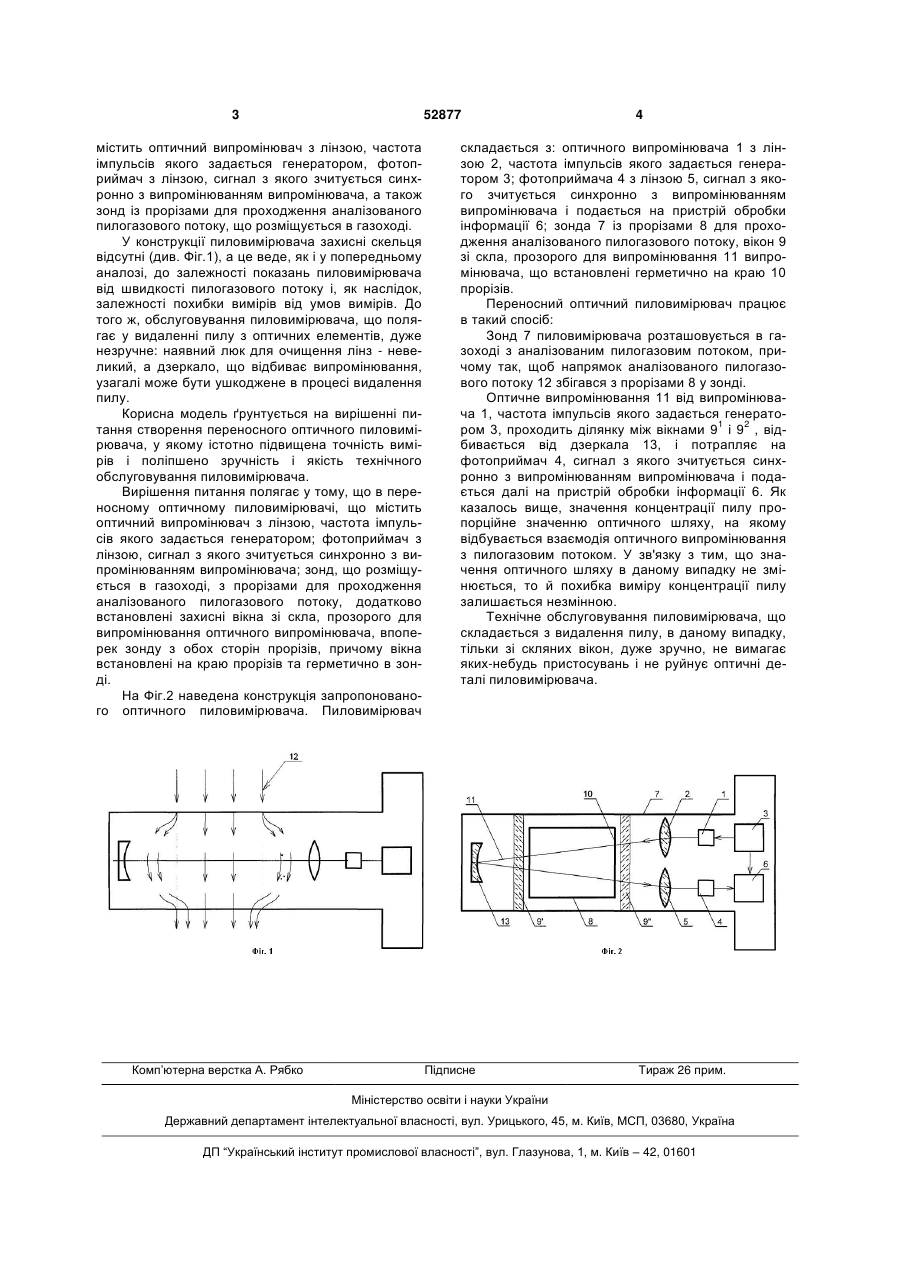

Переносний оптичний пиловимірювач, що містить оптичний випромінювач з лінзою, частота 3 52877 містить оптичний випромінювач з лінзою, частота імпульсів якого задається генератором, фотоприймач з лінзою, сигнал з якого зчитується синхронно з випромінюванням випромінювача, а також зонд із прорізами для проходження аналізованого пилогазового потоку, що розміщується в газоході. У конструкції пиловимірювача захисні скельця відсутні (див. Фіг.1), а це веде, як і у попередньому аналозі, до залежності показань пиловимірювача від швидкості пилогазового потоку і, як наслідок, залежності похибки вимірів від умов вимірів. До того ж, обслуговування пиловимірювача, що полягає у видаленні пилу з оптичних елементів, дуже незручне: наявний люк для очищення лінз - невеликий, а дзеркало, що відбиває випромінювання, узагалі може бути ушкоджене в процесі видалення пилу. Корисна модель ґрунтується на вирішенні питання створення переносного оптичного пиловимірювача, у якому істотно підвищена точність вимірів і поліпшено зручність і якість технічного обслуговування пиловимірювача. Вирішення питання полягає у тому, що в переносному оптичному пиловимірювачі, що містить оптичний випромінювач з лінзою, частота імпульсів якого задається генератором; фотоприймач з лінзою, сигнал з якого зчитується синхронно з випромінюванням випромінювача; зонд, що розміщується в газоході, з прорізами для проходження аналізованого пилогазового потоку, додатково встановлені захисні вікна зі скла, прозорого для випромінювання оптичного випромінювача, впоперек зонду з обох сторін прорізів, причому вікна встановлені на краю прорізів та герметично в зонді. На Фіг.2 наведена конструкція запропонованого оптичного пиловимірювача. Пиловимірювач Комп’ютерна верстка А. Рябко 4 складається з: оптичного випромінювача 1 з лінзою 2, частота імпульсів якого задається генератором 3; фотоприймача 4 з лінзою 5, сигнал з якого зчитується синхронно з випромінюванням випромінювача і подається на пристрій обробки інформації 6; зонда 7 із прорізами 8 для проходження аналізованого пилогазового потоку, вікон 9 зі скла, прозорого для випромінювання 11 випромінювача, що встановлені герметично на краю 10 прорізів. Переносний оптичний пиловимірювач працює в такий спосіб: Зонд 7 пиловимірювача розташовується в газоході з аналізованим пилогазовим потоком, причому так, щоб напрямок аналізованого пилогазового потоку 12 збігався з прорізами 8 у зонді. Оптичне випромінювання 11 від випромінювача 1, частота імпульсів якого задається генератором 3, проходить ділянку між вікнами 91 і 92 , відбивається від дзеркала 13, і потрапляє на фотоприймач 4, сигнал з якого зчитується синхронно з випромінюванням випромінювача і подається далі на пристрій обробки інформації 6. Як казалось вище, значення концентрації пилу пропорційне значенню оптичного шляху, на якому відбувається взаємодія оптичного випромінювання з пилогазовим потоком. У зв'язку з тим, що значення оптичного шляху в даному випадку не змінюється, то й похибка виміру концентрації пилу залишається незмінною. Технічне обслуговування пиловимірювача, що складається з видалення пилу, в даному випадку, тільки зі скляних вікон, дуже зручно, не вимагає яких-небудь пристосувань і не руйнує оптичні деталі пиловимірювача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
