Генератор для вироблення синтезованого газу з вуглецевмісної сировини “авангард”

Номер патенту: 56469

Опубліковано: 10.01.2011

Автори: Циганков Іван Юрійович, Сагалевич Марат Олександрович

Завантажити PDF файл.

Формула / Реферат

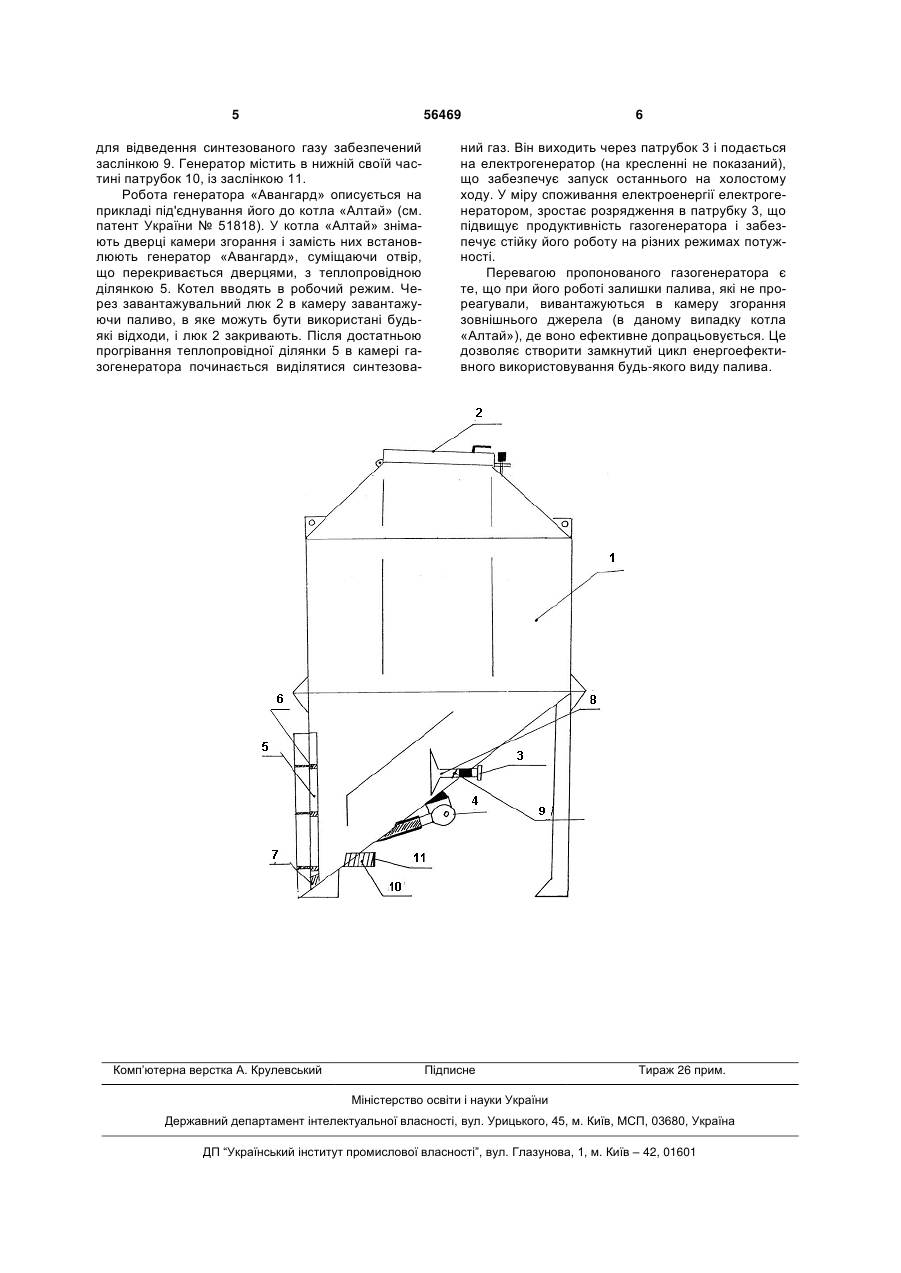

1. Генератор для вироблення синтезованого газу з вуглецевмісної сировини, що виконаний у вигляді камери для переробки сировини, яка містить завантажувальний люк 2, що герметично закривається, отвір 7 для вивантаження золи і щонайменше один отвір 8 для відведення синтезованого газу, який відрізняється тим, що корпус 1 камери має щонайменше одну теплопровідну ділянку 5, яка забезпечує передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні, причому отвір 7 для вивантаження золи знаходиться в зоні її розташування.

2. Генератор за п. 1, який відрізняється тим, що теплопровідна ділянка, що забезпечує передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні, виконана з вогнетривкого високотемпературного матеріалу і одного або декількох отворів 6.

3. Генератор за будь-яким з пп. 1,2, який відрізняється тим, що корпус камери має декілька теплопровідних ділянок, що забезпечують передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні.

4. Генератор за будь-яким з пп. 1-3, який відрізняється тим, що отвір для відведення синтезованого газу забезпечений патрубком 3.

5. Генератор за будь-яким з пп. 1-4, який відрізняється тим, що він додатково забезпечений принаймні одним пристосуванням для вивантаження золи 4, розташованим напроти отвору для вивантаження золи.

6. Генератор за будь-яким з пп. 1-5, який відрізняється тим, що отвір 8 для відведення синтезованого газу оснащений заслінкою 9.

7. Генератор за будь-яким з пп. 1-5. який відрізняється тим, що він оснащений патрубком 10, розташованим в нижній частині корпусу з заслінкою 11.

Текст

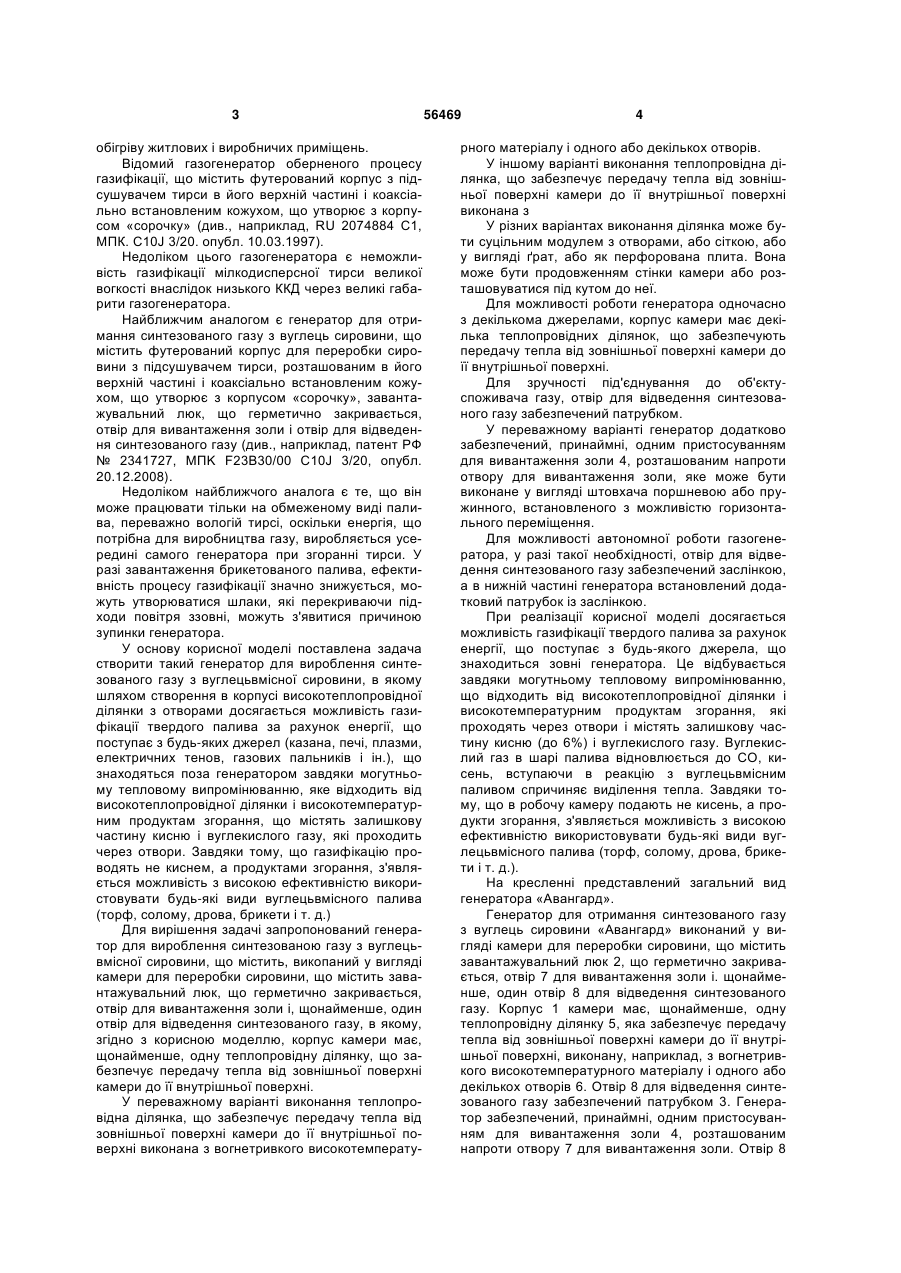

1. Генератор для вироблення синтезованого газу з вуглецевмісної сировини, що виконаний у вигляді камери для переробки сировини, яка містить завантажувальний люк 2, що герметично закривається, отвір 7 для вивантаження золи і щонайменше один отвір 8 для відведення синтезованого газу, який відрізняється тим, що корпус 1 камери має щонайменше одну теплопровідну ділянку 5, яка забезпечує передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні, причому отвір 7 для вивантаження золи знаходиться в зоні її розташування. 2. Генератор за п. 1, який відрізняється тим, що теплопровідна ділянка, що забезпечує передачу тепла від зовнішньої поверхні камери до її внутрі U 2 (19) 1 3 обігріву житлових і виробничих приміщень. Відомий газогенератор оберненого процесу газифікації, що містить футерований корпус з підсушувачем тирси в його верхній частині і коаксіально встановленим кожухом, що утворює з корпусом «сорочку» (див., наприклад, RU 2074884 С1, МПК. С10J 3/20. опубл. 10.03.1997). Недоліком цього газогенератора є неможливість газифікації мілкодисперсної тирси великої вогкості внаслідок низького ККД через великі габарити газогенератора. Найближчим аналогом є генератор для отримання синтезованого газу з вуглець сировини, що містить футерований корпус для переробки сировини з підсушувачем тирси, розташованим в його верхній частині і коаксіально встановленим кожухом, що утворює з корпусом «сорочку», завантажувальний люк, що герметично закривається, отвір для вивантаження золи і отвір для відведення синтезованого газу (див., наприклад, патент РФ № 2341727, MПK F23B30/00 С10J 3/20, опубл. 20.12.2008). Недоліком найближчого аналога є те, що він може працювати тільки на обмеженому виді палива, переважно вологій тирсі, оскільки енергія, що потрібна для виробництва газу, виробляється усередині самого генератора при згоранні тирси. У разі завантаження брикетованого палива, ефективність процесу газифікації значно знижується, можуть утворюватися шлаки, які перекриваючи підходи повітря ззовні, можуть з'явитися причиною зупинки генератора. У основу корисної моделі поставлена задача створити такий генератор для вироблення синтезованого газу з вуглецьвмісної сировини, в якому шляхом створення в корпусі високотеплопровідної ділянки з отворами досягається можливість газифікації твердого палива за рахунок енергії, що поступає з будь-яких джерел (казана, печі, плазми, електричних тенов, газових пальників і ін.), що знаходяться поза генератором завдяки могутньому тепловому випромінюванню, яке відходить від високотеплопровідної ділянки і високотемпературним продуктам згорання, що містять залишкову частину кисню і вуглекислого газу, які проходить через отвори. Завдяки тому, що газифікацію проводять не киснем, а продуктами згорання, з'являється можливість з високою ефективністю використовувати будь-які види вуглецьвмісного палива (торф, солому, дрова, брикети і т. д.) Для вирішення задачі запропонований генератор для вироблення синтезованою газу з вуглецьвмісної сировини, що містить, викопаний у вигляді камери для переробки сировини, що містить завантажувальний люк, що герметично закривається, отвір для вивантаження золи і, щонайменше, один отвір для відведення синтезованого газу, в якому, згідно з корисною моделлю, корпус камери має, щонайменше, одну теплопровідну ділянку, що забезпечує передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні. У переважному варіанті виконання теплопровідна ділянка, що забезпечує передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні виконана з вогнетривкого високотемперату 56469 4 рного матеріалу і одного або декількох отворів. У іншому варіанті виконання теплопровідна ділянка, що забезпечує передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні виконана з У різних варіантах виконання ділянка може бути суцільним модулем з отворами, або сіткою, або у вигляді ґрат, або як перфорована плита. Вона може бути продовженням стінки камери або розташовуватися під кутом до неї. Для можливості роботи генератора одночасно з декількома джерелами, корпус камери має декілька теплопровідних ділянок, що забезпечують передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні. Для зручності під'єднування до об'єктуспоживача газу, отвір для відведення синтезованого газу забезпечений патрубком. У переважному варіанті генератор додатково забезпечений, принаймні, одним пристосуванням для вивантаження золи 4, розташованим напроти отвору для вивантаження золи, яке може бути виконане у вигляді штовхача поршневою або пружинного, встановленого з можливістю горизонтального переміщення. Для можливості автономної роботи газогенератора, у разі такої необхідності, отвір для відведення синтезованого газу забезпечений заслінкою, а в нижній частині генератора встановлений додатковий патрубок із заслінкою. При реалізації корисної моделі досягається можливість газифікації твердого палива за рахунок енергії, що поступає з будь-якого джерела, що знаходиться зовні генератора. Це відбувається завдяки могутньому тепловому випромінюванню, що відходить від високотеплопровідної ділянки і високотемпературним продуктам згорання, які проходять через отвори і містять залишкову частину кисню (до 6%) і вуглекислого газу. Вуглекислий газ в шарі палива відновлюється до СО, кисень, вступаючи в реакцію з вуглецьвмісним паливом спричиняє виділення тепла. Завдяки тому, що в робочу камеру подають не кисень, а продукти згорання, з'являється можливість з високою ефективністю використовувати будь-які види вуглецьвмісного палива (торф, солому, дрова, брикети і т. д.). На кресленні представлений загальний вид генератора «Авангард». Генератор для отримання синтезованого газу з вуглець сировини «Авангард» виконаний у вигляді камери для переробки сировини, що містить завантажувальний люк 2, що герметично закривається, отвір 7 для вивантаження золи і. щонайменше, один отвір 8 для відведення синтезованого газу. Корпус 1 камери має, щонайменше, одну теплопровідну ділянку 5, яка забезпечує передачу тепла від зовнішньої поверхні камери до її внутрішньої поверхні, виконану, наприклад, з вогнетривкого високотемпературного матеріалу і одного або декількох отворів 6. Отвір 8 для відведення синтезованого газу забезпечений патрубком 3. Генератор забезпечений, принаймні, одним пристосуванням для вивантаження золи 4, розташованим напроти отвору 7 для вивантаження золи. Отвір 8 5 56469 для відведення синтезованого газу забезпечений заслінкою 9. Генератор містить в нижній своїй частині патрубок 10, із заслінкою 11. Робота генератора «Авангард» описується на прикладі під'єднування його до котла «Алтай» (см. патент України № 51818). У котла «Алтай» знімають дверці камери згорання і замість них встановлюють генератор «Авангард», суміщаючи отвір, що перекривається дверцями, з теплопровідною ділянкою 5. Котел вводять в робочий режим. Через завантажувальний люк 2 в камеру завантажуючи паливо, в яке можуть бути використані будьякі відходи, і люк 2 закривають. Після достатньою прогрівання теплопровідної ділянки 5 в камері газогенератора починається виділятися синтезова Комп’ютерна верстка А. Крулевський 6 ний газ. Він виходить через патрубок 3 і подається на електрогенератор (на кресленні не показаний), що забезпечує запуск останнього на холостому ходу. У міру споживання електроенергії електрогенератором, зростає розрядження в патрубку 3, що підвищує продуктивність газогенератора і забезпечує стійку його роботу на різних режимах потужності. Перевагою пропонованого газогенератора є те, що при його роботі залишки палива, які не прореагували, вивантажуються в камеру згорання зовнішнього джерела (в даному випадку котла «Алтай»), де воно ефективне допрацьовується. Це дозволяє створити замкнутий цикл енергоефективного використовування будь-якого виду палива. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Generator for production of synthesized gas from carbon-containing raw material “avanhard”

Автори англійською

Tsyhankov Ivan Yuriovych, Sahalevych Marat Oleksandrovych

Назва патенту російською

Генератор для выработки синтезированного газа из углеродсодержащего сырья "авангард"

Автори російською

Цыганков Иван Юрьевич, Сагалевич Марат Александрович

МПК / Мітки

МПК: C10J 3/02, F23B 30/00

Мітки: авангард, газу, вироблення, вуглецевмісної, генератор, синтезованого, сировини
