Генератор інертного газу

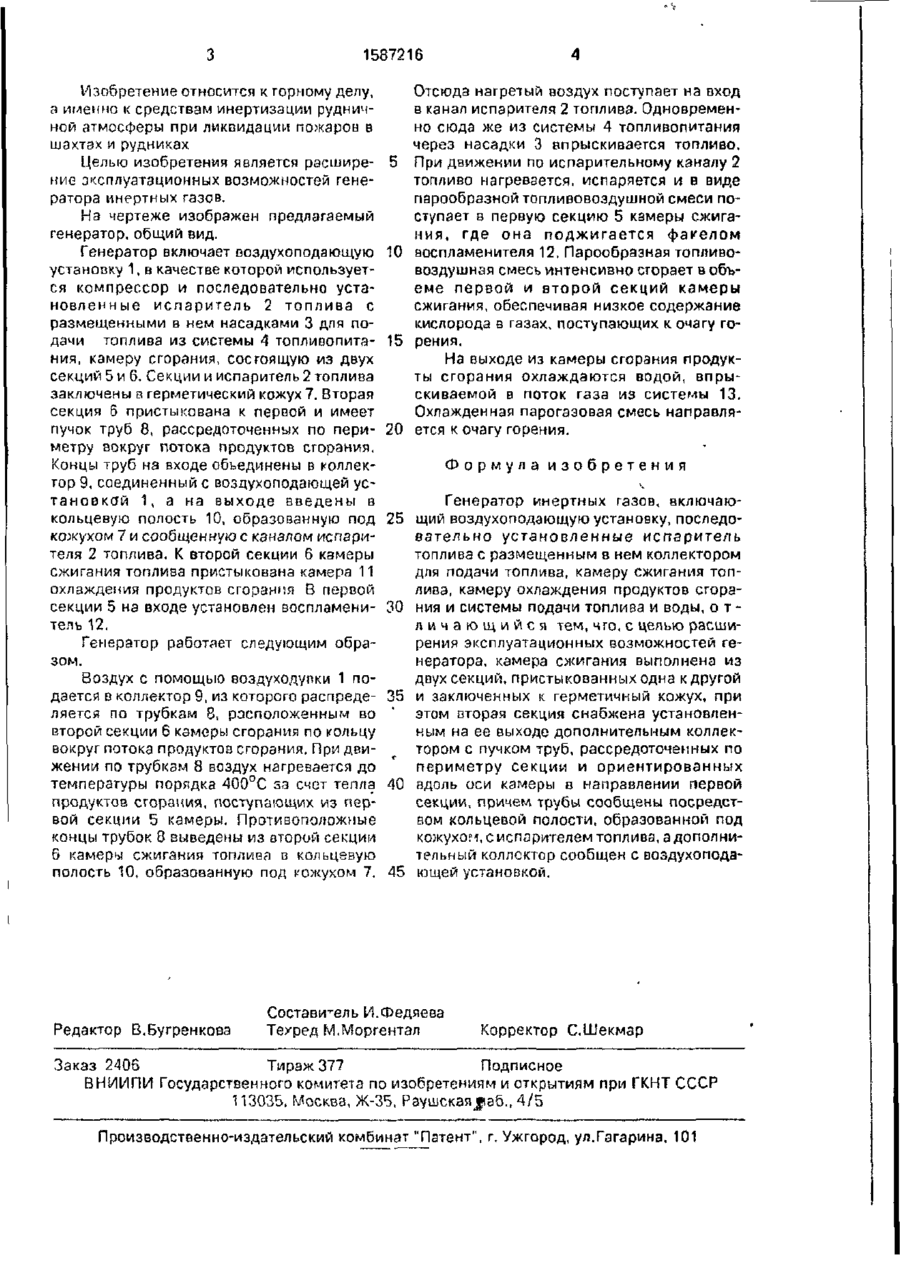

Изобретение относится к горному делу и предназначено для инертизации рудничной атмосферы при ликвидации пожаров в шахтах, рудниках, тоннелях. Цель - расширение эксплуатационных возможностей генератора. Устройство содержит воздухоподающую установку 1, в качестве которой используется компрессор и последователь S 6 З 7? чиїй 1587216 Изобретение относится к горному делу, а именно к средствам инертизации рудничной атмосферы при ликвидации пожаров в шахтзх и рудниках Целью изобретения является рэсширение эксплуатационных возможностей генератора инертных газов. На чертеже изображен предлагаемый генератор, общий вид. Генератор включает воздухоподающую установку 1, в качестве которой используется компрессор и последовательно установленные испаритель 2 топлива с размещенными в нем насадками 3 для подачи топлива из системы 4 топливопитания, камеру сгорания, состоящую из двух секций 5 и 6. Секции и испаритель 2 топлива заключены в герметический кожух 7. Вторая секция 6 пристыкована к первой и имеет пучок труб 8, рассредоточенных по периметру вокруг потока продуктов сгорания. Концы труб на входе объединены в коллектор 9, соединенный с воздухоподающей установ ко*й 1, а на выходе введены в кольцевую полость 10, образованную под кожухом 7 и сообщенную с кзналом испарителя 2 топлива. К второй секции 6 камеры сжигания топлива пристыкована камера 11 охлаждения продуктов сгорания В первой секции 5 на входе установлен воспламенитель 12. Генератор работает следующим образом. Воздух с помощью воздуходувки 1 подается в коллектор 9, из которого распределяется по трубкам 8, расположенным во второй секции 6 камеры сгорания по кольцу вокруг потока продуктов сгорания, При движении по трубкам 8 воздух нагревается до температуры порядка 400°С за счет тепла продуктов сгораішя, поступающих из первой секции 5 камеры. Противоположные концы трубок 8 выведены из второй секции 6 камеры сжигания топлива в кольцевую полость 10, образованную под кожухом 7. Редактор В.Бугренкова 5 10 15 20 Отсюда нагретый воздух поступает на вход в канал испарителя 2 топлива. Одновременно сюда же из системы 4 топливопитания через насадки 3 впрыскивается топливо. При движении по испарительному каналу 2 топливо нагревается, испаряется и в виде парообразной топливовоздушной смеси поступает в первую секцию 5 камеры сжигания, где она поджигается факелом воспламенителя 12. Парообразная топливовоздушная смесь интенсивно сгорает в объеме первой и второй секций камеры сжигания, обеспечивая низкое содержание кислорода в газах, поступающих к очагу горения. На выходе из камеры сгорания продукты сгорания охлаждаются водой, впрыскиваемой в поток газа из системы 13. Охлажденная парогазовая смесь направляется к очагу горения. Формула изобретения Генератор инертных газов, включаю25 щий воздухоподающую установку, последовательно установленные испаритель топлива с размещенным в нем коллектором для подачи топлива, камеру сжигания топлива, камеру охлаждения продуктов сгора30 ния и системы подачи топлива и воды, о т л и ч а ю щ и й с я тем, чго, с целью расширения эксплуатационных возможностей генератора, камера сжигания выполнена из двух секций, пристыкованных одна к другой 35 и заключенных к герметичный кожух, при этом вторая секция снабжена установленным на ее выходе дополнительным коллектором с пучком труб, рассредоточенных по периметру секции и ориентированных вдоль оси камеры в направлении первой 40 секции, причем трубы сообщены посредством кольцевой полости, образованной под кожухом, с испарителем топлива, а дополнительный коллектор сообщен с воздухоподающей установкой. 45 Составитель И.Федяева Техред М.Моргентал Корректор С.Шекмар Заказ 2406 Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушскаяj?a5., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
