Радіометр направленого пошуку радіоактивного забруднення рн-м

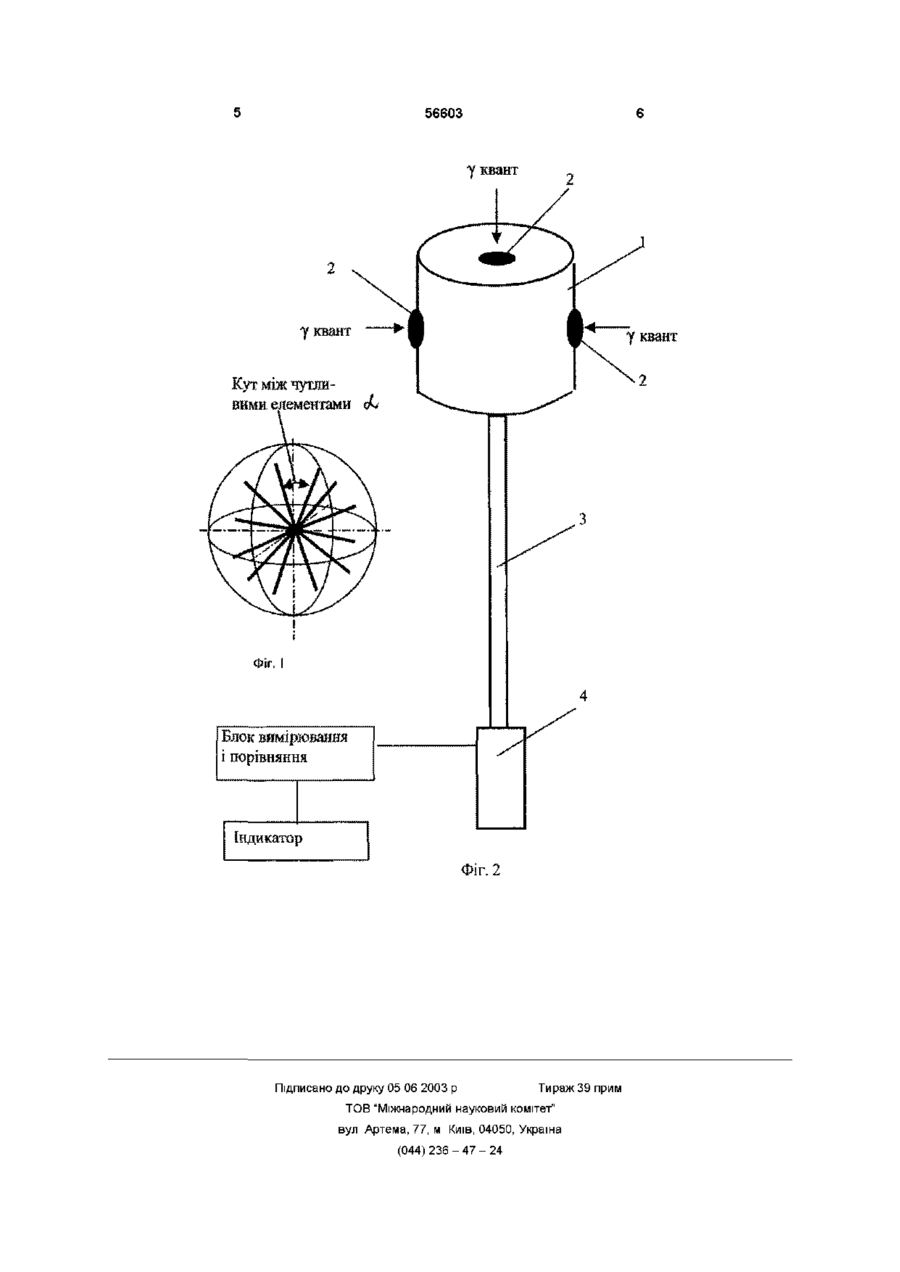

Радіометр направленого пошуку радіоактивного забруднення, що містить блок вимірювання і порівняння сигналів, блок індикації, блок детекторів, блок живлення, який відрізняється тим, що в нього введений блок детекторів гамма-випромінювання, який зібраний із п ЛІЧИЛЬНИКІВ Гейгера (п>4), які розміщені під однаковими кутами, а між собою таким чином, що вони, спираючись на сферу, рівномірно покривають поверхню сфери блока детекторів свинцевий циліндр діаметром 31 мм, навколо якого розміщено 12 ЛІЧИЛЬНИКІВ Гейгера СМБ-20), що обмежує його мобільність Крім того, наявність екрана частково виключає із вимірювального процесу ряд ЛІЧИЛЬНИКІВ, що знижує чутливість системи Наявність екрана ускладнює конструкцію блока детекторів і підвищує собівартість радіометра В основу винаходу покладене завдання - розробити радіометр направленого пошуку радіоактивного забруднення, який дозволяє в переносному режимі визначати напрямок потоку гамма-випромінювання, скорочуючи час пошуку і локалізацію джерела радіоактивного забруднення, є максимально простим у виготовленні та надійним в роботі, при фіксованому числі детекторів має максимальну чутливість, при вибраному блоці автономного електроживлення забезпечує максимальний строк його дії, є легким і відносно дешевим Технічний результат досягається тим, що для визначення напрямку потоку гаммавипромінювання використовується анізотропія ЛІЧИЛЬНИКІВ Гейгера в горизонтальній площині Для цього п ЛІЧИЛЬНИКІВ (п > 4) розміщуються утворюючи між собою однакові кути а таким чином, щоб КІНЦІ ЛІЧИЛЬНИКІВ рівномірно покривали сферу, в якій розміщуються лічильники Суть винаходу пояснюється Фіг 1, на якій схематично показано розміщення в сфері ЛІЧИЛЬНИКІВ Гейгера, які утворюють між собою кути а На Фіг 2 СО о (О (О ю 56603 гаються усі позитивні характеристики вказаних радіометрів, але окрім того конструктивно додається можливість отримати інформацію щодо знаходження джерел радіоактивного забруднення, чим скорочується час на проведення необхідного вимірювання На відміну від аналогу і прототипу пропонований винахід не включає в себе рухливих чи нерухомих екранів Визначення напрямку на джерело радіоактивного забруднення досягається максимально простим способом - завдяки використанню ефекту анізотропії Відсутність рухливих екранів забезпечує більшу надійність в роботі запропонованого винаходу Оскільки В прототипі частина ЛІЧИЛЬНИКІВ перекривається екраном, то запропонований винахід має максимальну можливу чутливість при фіксованому числі ЛІЧИЛЬНИКІВ і на 10 - 20% перевищує чутливість прототипа Оскільки запропонований винахід має максимальну можливу чутливість при фіксованому числі ЛІЧИЛЬНИКІВ і дає інформацію щодо знаходження джерела радіоактивного забруднення, то для проведення необхідних вимірювань потрібно менше часу, що збільшує строк роботи блока живлення Оскільки у запропонованому винаході відсутні екрани, то він легший за прототип Відсутність екранів робить його дешевшим за прототип Винахід апробовано при використанні радіоактивних джерел на атомному реакторі ВВР-М Коефіцієнт анізотропії залежить від характеристики В найбільш приданих для використання на багама-випромінювання, тобто від виду радіоактивзах збирання металобрухту радіометрах типу них ІЗОТОПІВ, які обумовлюють радіоактивне забруМКС-1Е, МКС-07 лічильники розміщуються параднення, для ІЗОТОПІВ 137Cs, 60Co ефект анізотропії лельно між собою В запропонованому винаході досягає до 20% від потужності падаючого випрозавдяки ЗМІНІ взаємо розташування ЛІЧИЛЬНИКІВ мінювання Гейгера і використання ефекту анізотропії збері показано блок-схему радіометра 1 - захисний циліндр, в якому розміщені лічильники, які зафіксовані в конфігурації, зображеній на Фіг 1, 2 - червоні лампочки, 3 - вимірювальна штанга, 4 - ручка, в яку вміщений блок живлення (акумулятор), 5 блок-схема вимірювання та порівняння, обробки інформації, 6 - індикатор РН-М радіометр направлений, модернізований Радіометр працює наступним чином Блок детекторів (Фіг 1) на вимірювальній штанзі вводиться в зону, де наявні джерела радіоактивного забруднення При входженні в зону, де може бути радіоактивне забруднення включається блок вимірювання і порівняння На індикаторі 6 подається інформація про середню потужність дози в МІСЦІ вимірювання А в залежності від того, з якої сторони йде гама-випромінювання запалюється лампочка 2 (Фіг 2) Якщо випромінювання йде спередуто висвітлюється лампочка на торцевій частині захисного циліндра Якщовипромінювання надходить зліва чи справа, то запалюються дві бокові лампочки В цьому випадку треба трохи здвинути блок детекторів вправо При цьому зміниться сумарна величина сигналу, ВІДПОВІДНО ДО ЧОГО залишиться горіти одна з бокових лампочок, яка і вказуватиме на напрямок надходження гама-випромінювання Аналогічна ситуація при інших напрямках надходження гамма випромінювання При цьому кожна лампочка відповідає сектору випромінювання в 90° 56603 у квант у квант Кут між чутливими елементами Фіг, Блок вимірювання і порівняння індикатор Фіг. 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
