Шпунтовий профіль

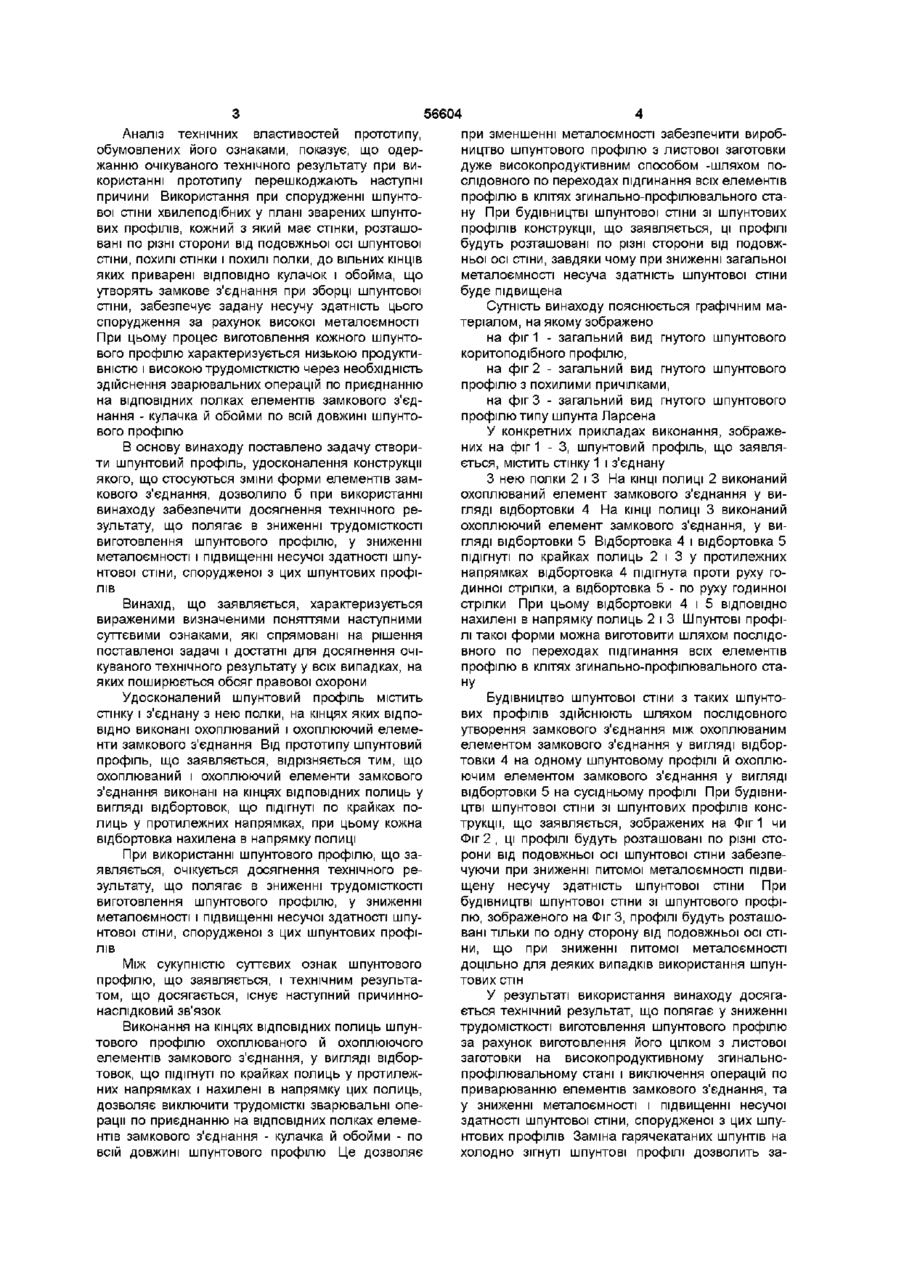

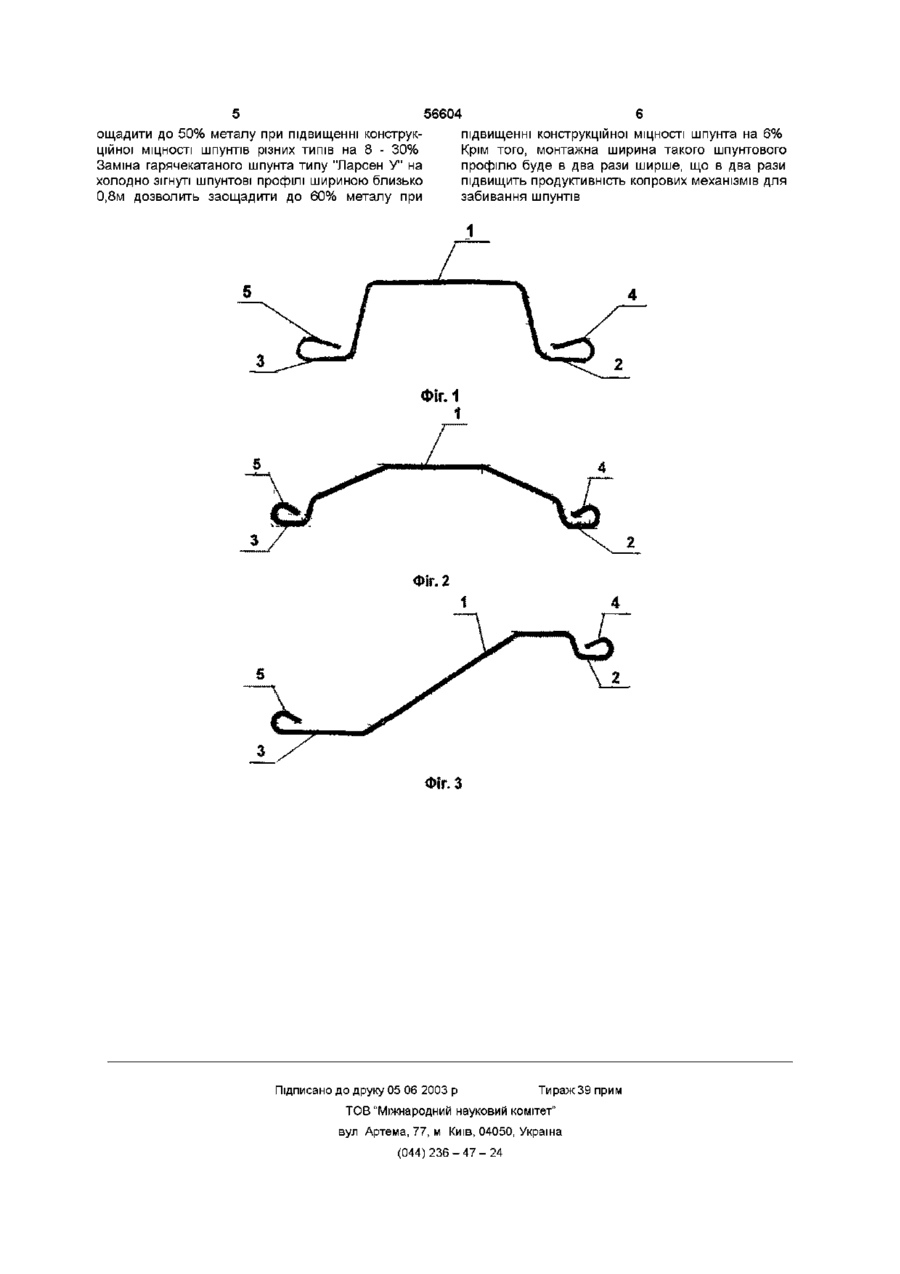

Шпунтовий профіль, що має стінку і з'єднані з нею полиці, на кінцях яких ВІДПОВІДНО виконані охоплюваний і охоплюючий елементи замкового з'єднання, який відрізняється тим, що охоплюваний і охоплюючий елементи замкового з'єднання виконані у вигляді відбортовок, що підігнуті по крайках полиць у протилежних напрямках, при цьому кожна відбортовка нахилена в напрямку полиці Використання при спорудженні гірської кріпи модулів, кожний з який складається покрівельної і двох бортових панелей з гофрованого профілю, скріплених між собою накладками, забезпечує задану несучу здатність цього спорудження за рахунок високої металоємності При цьому зборка цього спорудження досить складна через необхідність з'єднання гофрованих профілів внапуск за допомогою накладок Найбільш близьким по сукупності ознак до винаходу, що заявляється, є шпунтовий профіль, що використовується при будівництві шпунтової стіни Ця шпунтова стіна складається зі збірних хвилеподібних у плані шпунтових профілів, кожний з який має стінки, розташовані по різні сторони від подовжньої осі шпунтової стіни паралельно цієї осі зі зсувом друг щодо друга і з'єднані між собою похилими стінками Похилі СТІНКИ розташовані до стінок під тупим кутом, рівнобіжним подовжньої осі, з утворенням крайніх похилих полиць, що мають на вільних кінцях ВІДПОВІДНО кулачок (охоплюваний елемент замкового з'єднання) і обойму (охоплюючий елемент замкового з'єднання), що утворять замкове з'єднання при зборці шпунтової стіни Кожна обойма приварена на зовнішньої, а кулачок приварений на внутрішній поверхні ВІДПОВІДНИХ полиць (див опис винаходу до патенту Російської Федерації № 2 151 236, МПК Е 02 D 5/08) У прототипу й об'єкта, що заявляється, збігаються наступні суттєві ознаки профілі містять стінку і з'єднану з нею полки, на кінцях яких ВІДПОВІДНО виконані охоплюваний і охоплюючий елементи замкового з'єднання О (О (О ю 56604 Аналіз технічних властивостей прототипу, при зменшенні металоємності забезпечити виробобумовлених його ознаками, показує, що одерництво шпунтового профілю з листової заготовки жанню очікуваного технічного результату при видуже високопродуктивним способом -шляхом покористанні прототипу перешкоджають наступні слідовного по переходах підгинання всіх елементів причини Використання при спорудженні шпунтопрофілю в клітях згинально-профілювального ставої стіни хвилеподібних у плані зварених шпунтону При будівництві шпунтової стіни зі шпунтових вих профілів, кожний з який має стінки, розташопрофілів конструкції, що заявляється, ці профілі вані по різні сторони від подовжньої осі шпунтової будуть розташовані по різні сторони від подовжньої осі стіни, завдяки чому при зниженні загальної СТІНИ, ПОХИЛІ СТІНКИ І ПОХИЛІ ПОЛКИ, ДО ВІЛЬНИХ КІНЦІВ металоємності несуча здатність шпунтової стіни яких приварені ВІДПОВІДНО кулачок і обойма, що буде підвищена утворять замкове з'єднання при зборці шпунтової стіни, забезпечує задану несучу здатність цього Сутність винаходу пояснюється графічним маспорудження за рахунок високої металоємності теріалом, на якому зображено При цьому процес виготовлення кожного шпунтона фіг 1 - загальний вид гнутого шпунтового вого профілю характеризується низькою продуктикоритоподібного профілю, вністю і високою трудомісткістю через необхідність на фіг 2 - загальний вид гнутого шпунтового здійснення зварювальних операцій по приєднанню профілю з похилими причілками, на ВІДПОВІДНИХ полках елементів замкового з'єдна фіг 3 - загальний вид гнутого шпунтового нання - кулачка й обойми по всій довжині шпунтопрофілю типу шпунта Ларсена вого профілю У конкретних прикладах виконання, зображених на фіг 1 - 3, шпунтовий профіль, що заявляВ основу винаходу поставлено задачу створиється, містить стінку 1 і з'єднану ти шпунтовий профіль, удосконалення конструкції якого, що стосуються зміни форми елементів замЗ нею полки 2 і 3 На КІНЦІ ПОЛИЦІ 2 виконаний кового з'єднання, дозволило б при використанні охоплюваний елемент замкового з'єднання у вивинаходу забезпечити досягнення технічного регляді відбортовки 4 На КІНЦІ ПОЛИЦІ 3 виконаний зультату, що полягає в зниженні трудомісткості охоплюючий елемент замкового з'єднання, у вивиготовлення шпунтового профілю, у зниженні гляді відбортовки 5 Відбортовка 4 і відбортовка 5 металоємності і підвищенні несучої здатності шпупідігнуті по крайках полиць 2 і 3 у протилежних нтової стіни, спорудженої з цих шпунтових профінапрямках відбортовка 4 підігнута проти руху голів динної стрілки, а відбортовка 5 - по руху годинної стрілки При цьому відбортовки 4 і 5 ВІДПОВІДНО Винахід, що заявляється, характеризується нахилені в напрямку полиць 2 і 3 Шпунтові профівираженими визначеними поняттями наступними лі такої форми можна виготовити шляхом послідосуттєвими ознаками, які спрямовані на рішення вного по переходах підгинання всіх елементів поставленої задачі і достатні для досягнення очіпрофілю в клітях згинально-профілювального стакуваного технічного результату у всіх випадках, на ну яких поширюється обсяг правової охорони Удосконалений шпунтовий профіль містить Будівництво шпунтової стіни з таких шпунтостінку і з'єднану з нею полки, на кінцях яких ВІДПОвих профілів здійснюють шляхом послідовного ВІДНО виконані охоплюваний і охоплюючий елемеутворення замкового з'єднання між охоплюваним нти замкового з'єднання Від прототипу шпунтовий елементом замкового з'єднання у вигляді відборпрофіль, що заявляється, відрізняється тим, що товки 4 на одному шпунтовому профілі й охоплюохоплюваний і охоплюючий елементи замкового ючим елементом замкового з'єднання у вигляді з'єднання виконані на кінцях ВІДПОВІДНИХ ПОЛИЦЬ у відбортовки 5 на сусідньому профілі При будівнивигляді відбортовок, що підігнуті по крайках поцтві шпунтової стіни зі шпунтових профілів конслиць у протилежних напрямках, при цьому кожна трукції, що заявляється, зображених на Фіг 1 чи відбортовка нахилена в напрямку полиці Фіг 2 , ці профілі будуть розташовані по різні сторони від подовжньої осі шпунтової стіни забезпеПри використанні шпунтового профілю, що зачуючи при зниженні питомої металоємності підвиявляється, очікується досягнення технічного рещену несучу здатність шпунтової стіни При зультату, що полягає в зниженні трудомісткості будівництві шпунтової стіни зі шпунтового профівиготовлення шпунтового профілю, у зниженні лю, зображеного на Фіг 3, профілі будуть розташометалоємності і підвищенні несучої здатності шпувані тільки по одну сторону від подовжньої осі стінтової стіни, спорудженої з цих шпунтових профіни, що при зниженні питомої металоємності лів доцільно для деяких випадків використання шпунМіж сукупністю суттєвих ознак шпунтового тових СТІН профілю, що заявляється, і технічним результатом, що досягається, існує наступний причинноУ результаті використання винаходу досяганаслідковий зв'язок ється технічний результат, що полягає у зниженні трудомісткості виготовлення шпунтового профілю Виконання на кінцях ВІДПОВІДНИХ ПОЛИЦЬ шпунза рахунок виготовлення його цілком з листової тового профілю охоплюваного й охоплюючого заготовки на високопродуктивному згинальноелементів замкового з'єднання, у вигляді відборпрофілювальному стані і виключення операцій по товок, що підігнуті по крайках полиць у протилежприварюванню елементів замкового з'єднання, та них напрямках і нахилені в напрямку цих полиць, у зниженні металоємності і підвищенні несучої дозволяє виключити трудомісткі зварювальні опездатності шпунтової стіни, спорудженої з цих шпурації по приєднанню на ВІДПОВІДНИХ полках елементових профілів Заміна гарячекатаних шпунтів на нтів замкового з'єднання - кулачка й обойми - по холодно зігнуті шпунтові профілі дозволить завсій довжині шпунтового профілю Це дозволяє 56604 ощадити до 50% металу при підвищенні конструкційної МІЦНОСТІ шпунтів різних типів на 8 - 30% Заміна гарячекатаного шпунта типу "Ларсен У" на холодно зігнуті шпунтові профілі шириною близько 0,8м дозволить заощадити до 60% металу при підвищенні конструкційної МІЦНОСТІ шпунта на 6% Крім того, монтажна ширина такого шпунтового профілю буде в два рази ширше, що в два рази підвищить продуктивність копрових механізмів для забивання шпунтів 1 ФІГ. 1 Фіг. 2 Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
