Кукурудзозбиральний комбайн

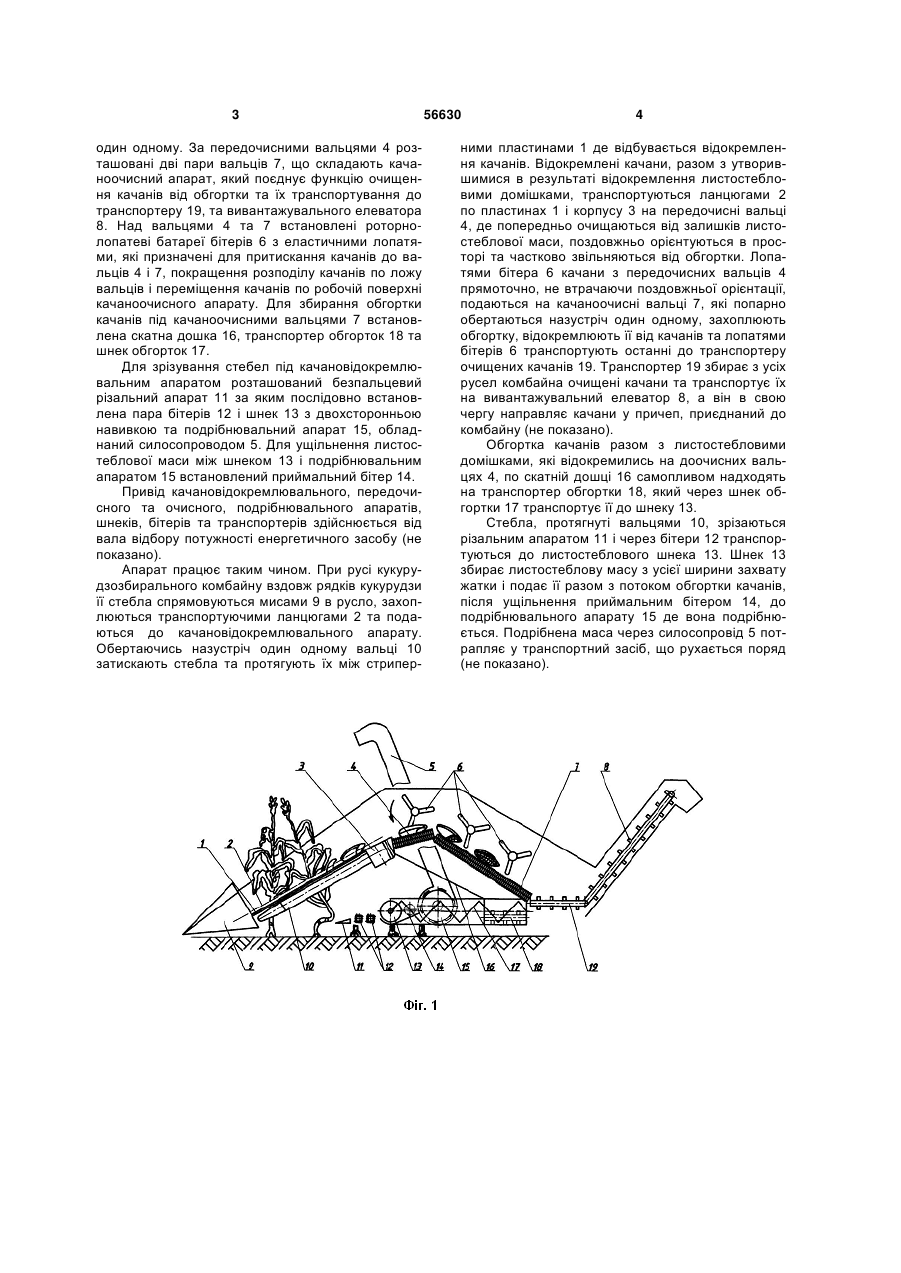

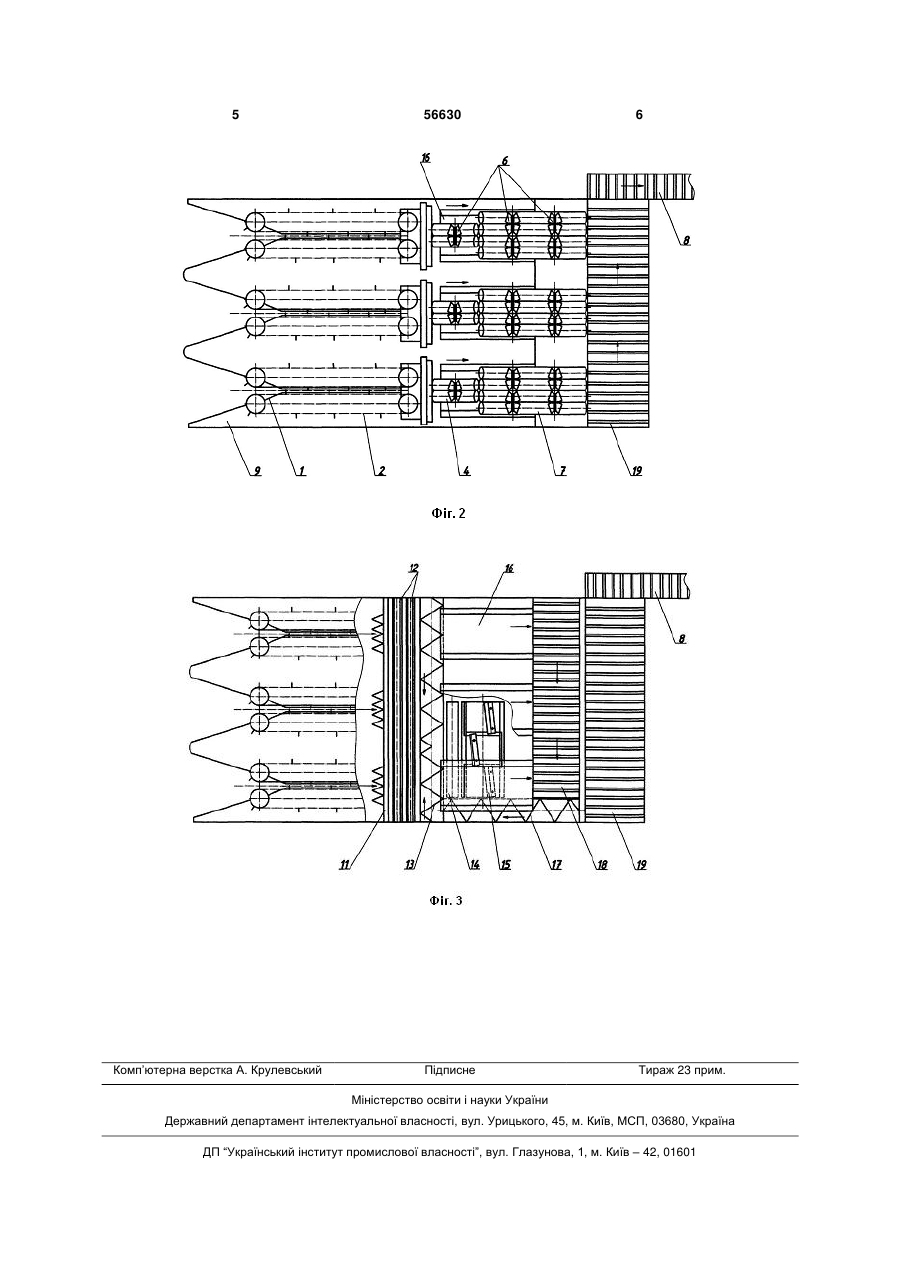

1. Кукурудзозбиральний комбайн, який скла 3 один одному. За передочисними вальцями 4 розташовані дві пари вальців 7, що складають качаноочисний апарат, який поєднує функцію очищення качанів від обгортки та їх транспортування до транспортеру 19, та вивантажувального елеватора 8. Над вальцями 4 та 7 встановлені роторнолопатеві батареї бітерів 6 з еластичними лопатями, які призначені для притискання качанів до вальців 4 і 7, покращення розподілу качанів по ложу вальців і переміщення качанів по робочій поверхні качаноочисного апарату. Для збирання обгортки качанів під качаноочисними вальцями 7 встановлена скатна дошка 16, транспортер обгорток 18 та шнек обгорток 17. Для зрізування стебел під качановідокремлювальним апаратом розташований безпальцевий різальний апарат 11 за яким послідовно встановлена пара бітерів 12 і шнек 13 з двохсторонньою навивкою та подрібнювальний апарат 15, обладнаний силосопроводом 5. Для ущільнення листостеблової маси між шнеком 13 і подрібнювальним апаратом 15 встановлений приймальний бітер 14. Привід качановідокремлювального, передочисного та очисного, подрібнювального апаратів, шнеків, бітерів та транспортерів здійснюється від вала відбору потужності енергетичного засобу (не показано). Апарат працює таким чином. При русі кукурудзозбирального комбайну вздовж рядків кукурудзи її стебла спрямовуються мисами 9 в русло, захоплюються транспортуючими ланцюгами 2 та подаються до качановідокремлювального апарату. Обертаючись назустріч один одному вальці 10 затискають стебла та протягують їх між стрипер 56630 4 ними пластинами 1 де відбувається відокремлення качанів. Відокремлені качани, разом з утворившимися в результаті відокремлення листостебловими домішками, транспортуються ланцюгами 2 по пластинах 1 і корпусу 3 на передочисні вальці 4, де попередньо очищаються від залишків листостеблової маси, поздовжньо орієнтуються в просторі та частково звільняються від обгортки. Лопатями бітера 6 качани з передочисних вальців 4 прямоточно, не втрачаючи поздовжньої орієнтації, подаються на качаноочисні вальці 7, які попарно обертаються назустріч один одному, захоплюють обгортку, відокремлюють її від качанів та лопатями бітерів 6 транспортують останні до транспортеру очищених качанів 19. Транспортер 19 збирає з усіх русел комбайна очищені качани та транспортує їх на вивантажувальний елеватор 8, а він в свою чергу направляє качани у причеп, приєднаний до комбайну (не показано). Обгортка качанів разом з листостебловими домішками, які відокремились на доочисних вальцях 4, по скатній дошці 16 самопливом надходять на транспортер обгортки 18, який через шнек обгортки 17 транспортує її до шнеку 13. Стебла, протягнуті вальцями 10, зрізаються різальним апаратом 11 і через бітери 12 транспортуються до листостеблового шнека 13. Шнек 13 збирає листостеблову масу з усієї ширини захвату жатки і подає її разом з потоком обгортки качанів, після ущільнення приймальним бітером 14, до подрібнювального апарату 15 де вона подрібнюється. Подрібнена маса через силосопровід 5 потрапляє у транспортний засіб, що рухається поряд (не показано). 5 Комп’ютерна верстка А. Крулевський 56630 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
