Кукурудзозбиральний комбайн

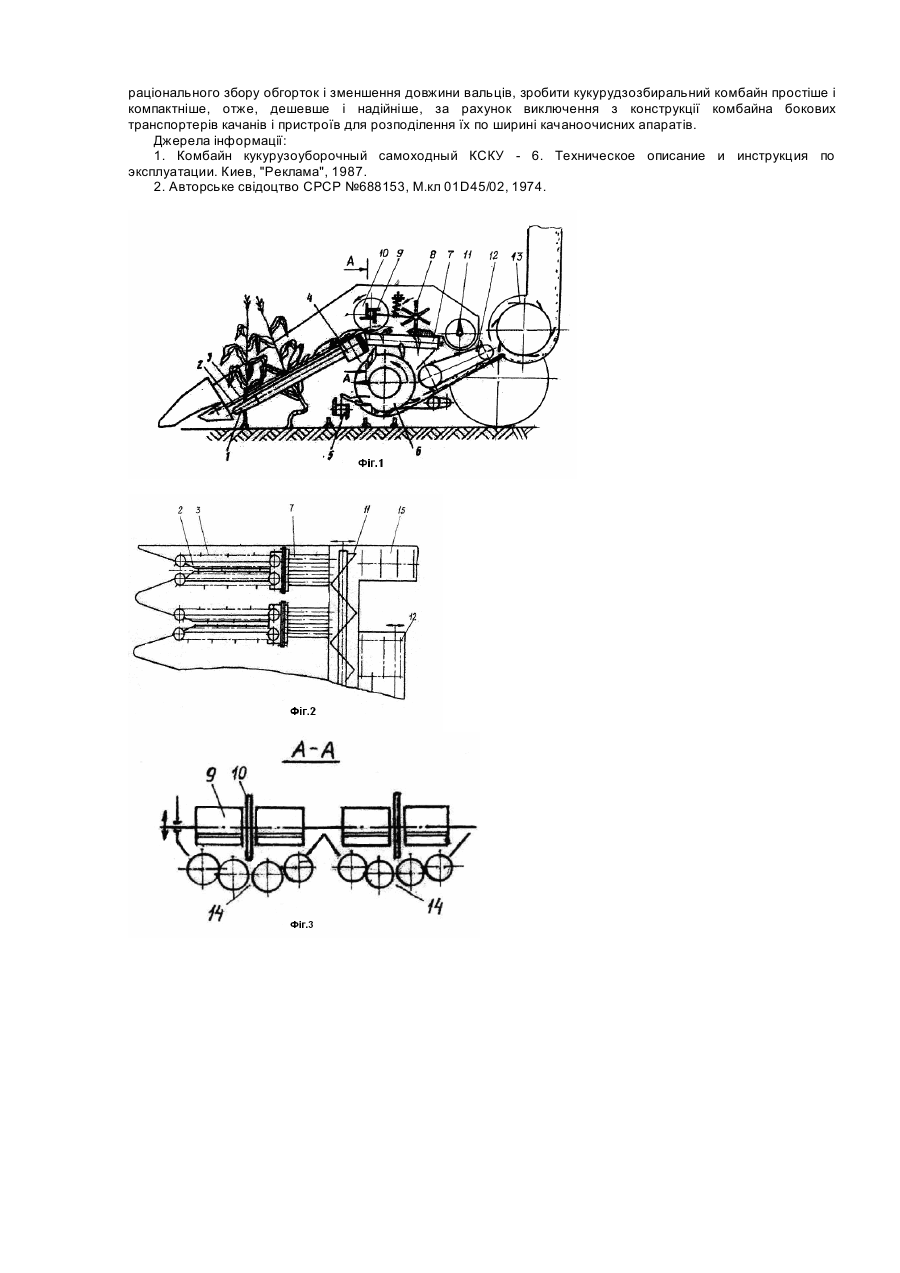

Даний винахід відноситься до сільськогосподарського машинобудування. Він може бути використаний під час розробки комбайна для збирання всього біологічного врожаю кукурудзи за один прохід агрегату. Найбільш близьким по технологічному процесу є взятий за прототип відомий кукурудзозбиральний комбайн КСКУ - 6 "Херсонець - 200" (Комбайн кукурузоуборочный самоходний КСКУ - 6. Техническое описание и инструкция по эксплуатации. Киев, "Реклама", 1987), а. с. №688453 М.кл01D45/02, 1974[1,2]. Комбайн містить похилі качановідокремлюючі апарати руслового типу (з відокремленням качанів на нерухомих пластинах) з установленим під ним пристроєм для зрізання стебел роторного типу, за яким розміщений шнек стебел, далі транспортер стебел і подрібнювач. За качановідокремлюючими вальцями встановлений шнек качанів, далі транспортери качанів, качаноочисні апарати з пристроєм для розподілення качанів по ширині останніх і т. д. Недоліком такого комбайна є те, що качани надходять на качанооочисні апарати купно. Прилади, які знаходяться на комбайні для подачі качанів на досить габаритні качаноочисні апарати, не забезпечують необхідної рівномірності розподілення качанів по ширині і орієнтації їх повздовжньою віссю вздовж качаноочисних вальців. При цьому качаноочисні блоки з пристроями для розподілення качанів по їх ширині великогабаритні та дуже металоємні і разом з тим не забезпечують необхідного ступеня очистки качанів кукурудзи від обгорток на комбайні. Тому качани доочищуються на стаціонарних пунктах. Задача винаходу - усунення відмічених недоліків, а саме забезпечення рівномірної і орієнтованої подачі качанів кукурудзи на качано - очисні вальці без спеціальних подаючорозподільних пристроїв, спрощення технологічної схеми і конструкції комбайна та зниження його металозмності. Рішення задачі досягається тим, що качаноочистний апарат з притискним пристроєм встановлений безпосередньо за вальцями качановідокремлючого апарата і розміщений прямоточно з ними, перед шнеком качанів і над шнеком стебел. Дня збереження орієнтованого надходження качанів кукурудзи на качаноочисні вальці притискний пристрій качаноочисного апарату оснащений дисковими напрямлювачами качанів, які установлені над качаноочисними вальцями, на валу прийомного бітера між його лопатями. Для забезпечення прямоточності процесу і компактності конструкції комбайна качаноочисний апарат виконаний секційним (а не суцільним), причому качаноочисних секцій відповідав кількості качанові докремлюючих апаратів руслового типу. Для збільшення стійкості руху качанів на вальцях кожна качаноочисна секція має по дві пари повздовжних вальців, які зустрічно обертаються, причому два крайніх вальця в секції розміщені вище середніх, утворюючи жолоб. Сутність винаходу пояснює графічний матеріал: на Фіг.1 зображений кукурудзозбиральний комбайн, вид збоку; на Фіг.2 те саме, тільки без притискного пристрою , вид зверху; на Фіг.3 зображений розріз качаноочисних вальців по А-А. Кукурудзозбиральний комбайн складається із похило встановлених вальців 1, над якими розміщені качановідокремлюючі пластини 2 і транспортуючі ланцюги 3. За вальцями 1 встановлена приводна коробка 4, а під вальцями 1 - пристрій для зрізання стебел, який виконаний у вигляді роторного ріжучого апарата 5 з горизонтальной віссю обертання, і шнек 6 для подачі листостебельної маси до транспортера стебел 12 і подрібнювача 13. Вісь роторного ріжучого апарата 5 паралельна вісі вала шнека 6. Прямоточно качановідокремлюючим вальцям 1, безпосередньо за приводними коробками 4 встановлений качаноочисний апарат 7 з притискним пристроєм, який складається з прийомного бітера 9 і притискних плаваючих барабанів 8. Прийомний бітер 8 має дискові напрямлювачі 10, які розміщені між лопатями бітера. Качаноочисні вальці у апараті 7 розміщенні секційно після кожної пари вальців качановідокремлюючого апарату. При цьому число качаноочисних секцій 14 відповідають кількості качановідокремлюючих апаратів. Кожна секція має по дві пари вальців, які зустрічно обертаються, причому два крайніх вальця в секції розміщені вище середніх, утворюючи жолоб. Безпосередньо за качанооочисним апаратом розміщено шнек качанів 11, далі транспортер качанів 15. При русі комбайна вздовж рядків стебла кукурудзи захоплюються транспортуючими ланцюгами 3 і підводяться до вальців 1. Коли вальці 1 обертаються зустрічно, то вони зажимають стебла, прокачують їх і відривають качани при зустрічі останніх з пластинами 2. Відірвані качани транспортуються ланцюгами 3 по пластинам 2 і далі по корпусу коробки 4 прямоточно подаються на качаноочисний апарат 7 з повздовжними вальцями. Бітер 9 підхоплює качани і подає їх на качанооочисні вальці. В разі відхилення вісі качанів від повздовжнього напрямку дисковий напрямлювач 10, що обертається, вирівнює їх і орієнтує повздовж качаноочисних вальців, розміщених секційно у вигляді жолоба 14 (два крайніх вальця в секції вище двох середніх і обертаються назустріч один одному), що підвищує стійкість руху початків, отже ефективність роботи вальців. Вальці при обертанні відокремлюють обгортки від качанів, а також вільні листостебельні домішки і направляють їх в шнек стебел 6. Притискні барабани 8, притискуючи качани до вальців, підвищують ступінь очистки їх і сприяють стійкому сходу очищених качанів в шнек 11, який збирає качани з усіх качанооочисних секцій, прямоточно встановлених за качановідокремлюючими руслами. Далі по транспортеру 15 качани подаються в транспортний засіб для подальшого обробітку їх на стаціонарних пунктах. Зрізані стебла збираються шнеком 6 і направляються в транспортер стебел 12, далі в подрібнювач 13 і транспортний засіб. Переваги пропонованого кукурудзозбирального комбайна порівняно з прототипом слідуючі: - забезпечується практично рівномірне надходження качанів на вальці качаноочисного апарата; - завдяки прямоточності схеми розміщення качановідокремлюючих вальців і секцій вальців качанооочисного апарата з дисковими напрямлювачами забезпечується орієнтована подача качанів - їх повздовжньою віссю вздовж качаноочисних вальців, що значно підвищує ефективність роботи качаноочисного апарату, тобто якість очистки качанів від обгорток і домішок. Все це дозволяв спростити конструкцію і знизити металоємність качаноочисного апарата за рахунок більш раціонального збору обгорток і зменшення довжини вальців, зробити кукурудзозбиральний комбайн простіше і компактніше, отже, дешевше і надійніше, за рахунок виключення з конструкції комбайна бокових транспортерів качанів і пристроїв для розподілення їх по ширині качаноочисних апаратів. Джерела інформації: 1. Комбайн кукурузоуборочный самоходный КСКУ - 6. Техническое описание и инструкция по эксплуатации. Киев, "Реклама", 1987. 2. Авторське свідоцтво CPCP №688153, М.кл 01D45/02, 1974.
