Нескінченна гнучка стрічка транспортера

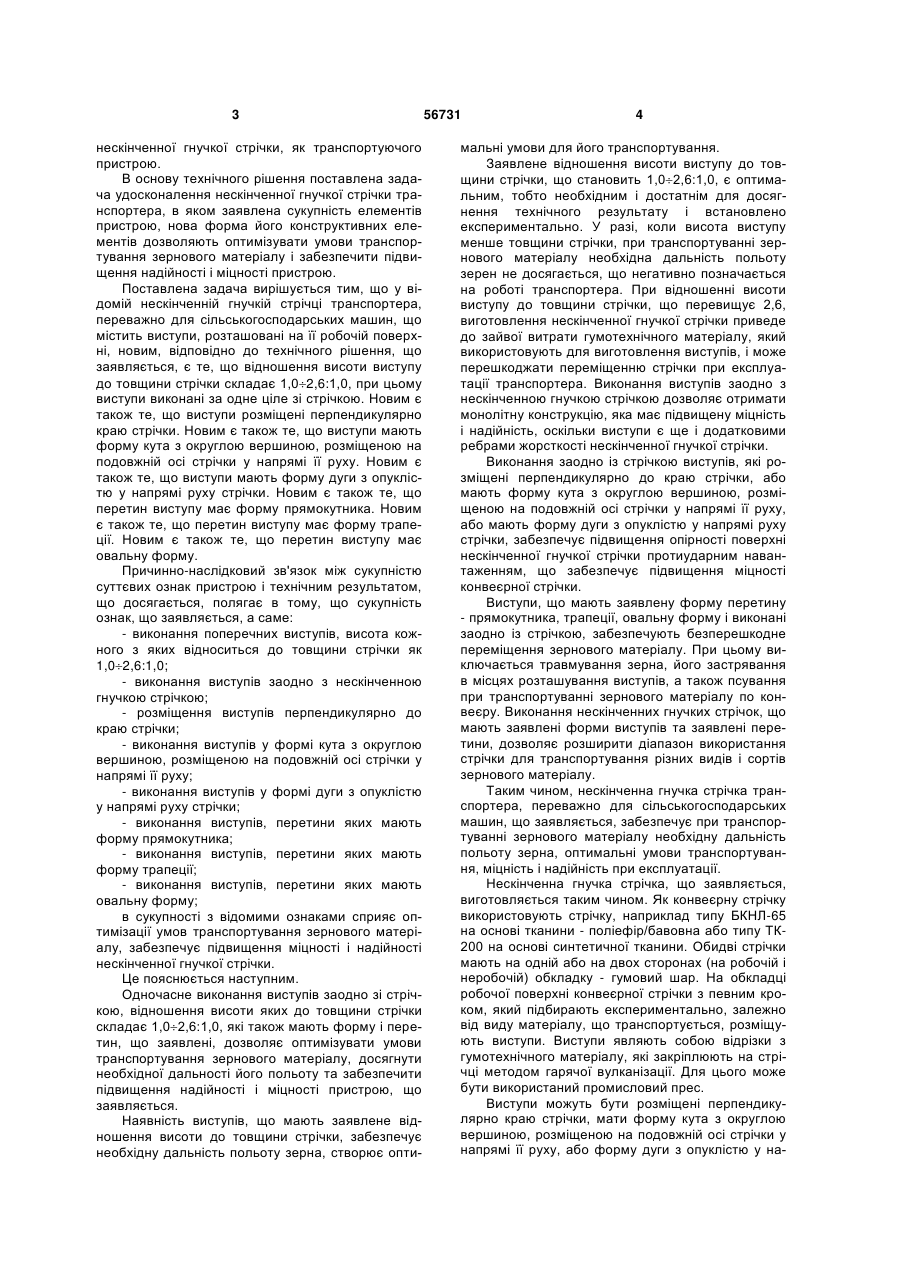

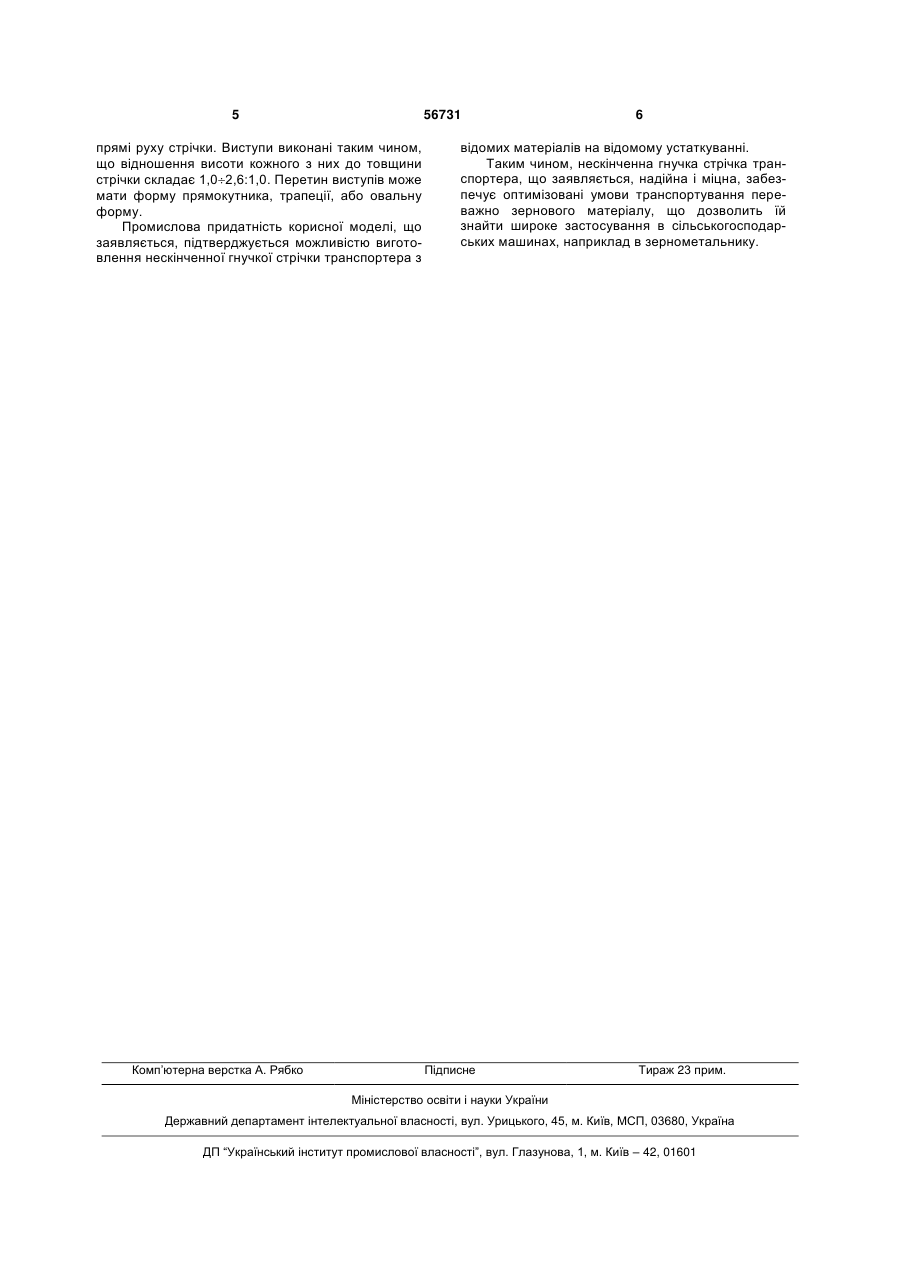

1. Нескінченна гнучка стрічка транспортера, що містить виступи, розташовані на її робочій поверхні, яка відрізняється тим, що відношення висоти виступу до товщини стрічки складає 1,02,6:1,0, при цьому виступи виконані за одне ціле зі стрічкою. 2. Нескінченна гнучка стрічка транспортера за п. 1, яка відрізняється тим, що виступи розміщені перпендикулярно краю стрічки. 3 нескінченної гнучкої стрічки, як транспортуючого пристрою. В основу технічного рішення поставлена задача удосконалення нескінченної гнучкої стрічки транспортера, в яком заявлена сукупність елементів пристрою, нова форма його конструктивних елементів дозволяють оптимізувати умови транспортування зернового матеріалу і забезпечити підвищення надійності і міцності пристрою. Поставлена задача вирішується тим, що у відомій нескінченній гнучкій стрічці транспортера, переважно для сільськогосподарських машин, що містить виступи, розташовані на її робочій поверхні, новим, відповідно до технічного рішення, що заявляється, є те, що відношення висоти виступу до товщини стрічки складає 1,02,6:1,0, при цьому виступи виконані за одне ціле зі стрічкою. Новим є також те, що виступи розміщені перпендикулярно краю стрічки. Новим є також те, що виступи мають форму кута з округлою вершиною, розміщеною на подовжній осі стрічки у напрямі її руху. Новим є також те, що виступи мають форму дуги з опуклістю у напрямі руху стрічки. Новим є також те, що перетин виступу має форму прямокутника. Новим є також те, що перетин виступу має форму трапеції. Новим є також те, що перетин виступу має овальну форму. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак пристрою і технічним результатом, що досягається, полягає в тому, що сукупність ознак, що заявляється, а саме: - виконання поперечних виступів, висота кожного з яких відноситься до товщини стрічки як 1,02,6:1,0; - виконання виступів заодно з нескінченною гнучкою стрічкою; - розміщення виступів перпендикулярно до краю стрічки; - виконання виступів у формі кута з округлою вершиною, розміщеною на подовжній осі стрічки у напрямі її руху; - виконання виступів у формі дуги з опуклістю у напрямі руху стрічки; - виконання виступів, перетини яких мають форму прямокутника; - виконання виступів, перетини яких мають форму трапеції; - виконання виступів, перетини яких мають овальну форму; в сукупності з відомими ознаками сприяє оптимізації умов транспортування зернового матеріалу, забезпечує підвищення міцності і надійності нескінченної гнучкої стрічки. Це пояснюється наступним. Одночасне виконання виступів заодно зі стрічкою, відношення висоти яких до товщини стрічки складає 1,02,6:1,0, які також мають форму і перетин, що заявлені, дозволяє оптимізувати умови транспортування зернового матеріалу, досягнути необхідної дальності його польоту та забезпечити підвищення надійності і міцності пристрою, що заявляється. Наявність виступів, що мають заявлене відношення висоти до товщини стрічки, забезпечує необхідну дальність польоту зерна, створює опти 56731 4 мальні умови для його транспортування. Заявлене відношення висоти виступу до товщини стрічки, що становить 1,02,6:1,0, є оптимальним, тобто необхідним і достатнім для досягнення технічного результату і встановлено експериментально. У разі, коли висота виступу менше товщини стрічки, при транспортуванні зернового матеріалу необхідна дальність польоту зерен не досягається, що негативно позначається на роботі транспортера. При відношенні висоти виступу до товщини стрічки, що перевищує 2,6, виготовлення нескінченної гнучкої стрічки приведе до зайвої витрати гумотехнічного матеріалу, який використовують для виготовлення виступів, і може перешкоджати переміщенню стрічки при експлуатації транспортера. Виконання виступів заодно з нескінченною гнучкою стрічкою дозволяє отримати монолітну конструкцію, яка має підвищену міцність і надійність, оскільки виступи є ще і додатковими ребрами жорсткості нескінченної гнучкої стрічки. Виконання заодно із стрічкою виступів, які розміщені перпендикулярно до краю стрічки, або мають форму кута з округлою вершиною, розміщеною на подовжній осі стрічки у напрямі її руху, або мають форму дуги з опуклістю у напрямі руху стрічки, забезпечує підвищення опірності поверхні нескінченної гнучкої стрічки протиударним навантаженням, що забезпечує підвищення міцності конвеєрної стрічки. Виступи, що мають заявлену форму перетину - прямокутника, трапеції, овальну форму і виконані заодно із стрічкою, забезпечують безперешкодне переміщення зернового матеріалу. При цьому виключається травмування зерна, його застрявання в місцях розташування виступів, а також псування при транспортуванні зернового матеріалу по конвеєру. Виконання нескінченних гнучких стрічок, що мають заявлені форми виступів та заявлені перетини, дозволяє розширити діапазон використання стрічки для транспортування різних видів і сортів зернового матеріалу. Таким чином, нескінченна гнучка стрічка транспортера, переважно для сільськогосподарських машин, що заявляється, забезпечує при транспортуванні зернового матеріалу необхідну дальність польоту зерна, оптимальні умови транспортування, міцність і надійність при експлуатації. Нескінченна гнучка стрічка, що заявляється, виготовляється таким чином. Як конвеєрну стрічку використовують стрічку, наприклад типу БКНЛ-65 на основі тканини - поліефір/бавовна або типу ТК200 на основі синтетичної тканини. Обидві стрічки мають на одній або на двох сторонах (на робочій і неробочій) обкладку - гумовий шар. На обкладці робочої поверхні конвеєрної стрічки з певним кроком, який підбирають експериментально, залежно від виду матеріалу, що транспортується, розміщують виступи. Виступи являють собою відрізки з гумотехнічного матеріалу, які закріплюють на стрічці методом гарячої вулканізації. Для цього може бути використаний промисловий прес. Виступи можуть бути розміщені перпендикулярно краю стрічки, мати форму кута з округлою вершиною, розміщеною на подовжній осі стрічки у напрямі її руху, або форму дуги з опуклістю у на 5 56731 прямі руху стрічки. Виступи виконані таким чином, що відношення висоти кожного з них до товщини стрічки складає 1,02,6:1,0. Перетин виступів може мати форму прямокутника, трапеції, або овальну форму. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю виготовлення нескінченної гнучкої стрічки транспортера з Комп’ютерна верстка А. Рябко 6 відомих матеріалів на відомому устаткуванні. Таким чином, нескінченна гнучка стрічка транспортера, що заявляється, надійна і міцна, забезпечує оптимізовані умови транспортування переважно зернового матеріалу, що дозволить їй знайти широке застосування в сільськогосподарських машинах, наприклад в зернометальнику. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
