Гарячекатана стрічка з низьковуглецевої двофазної сталі
Формула / Реферат

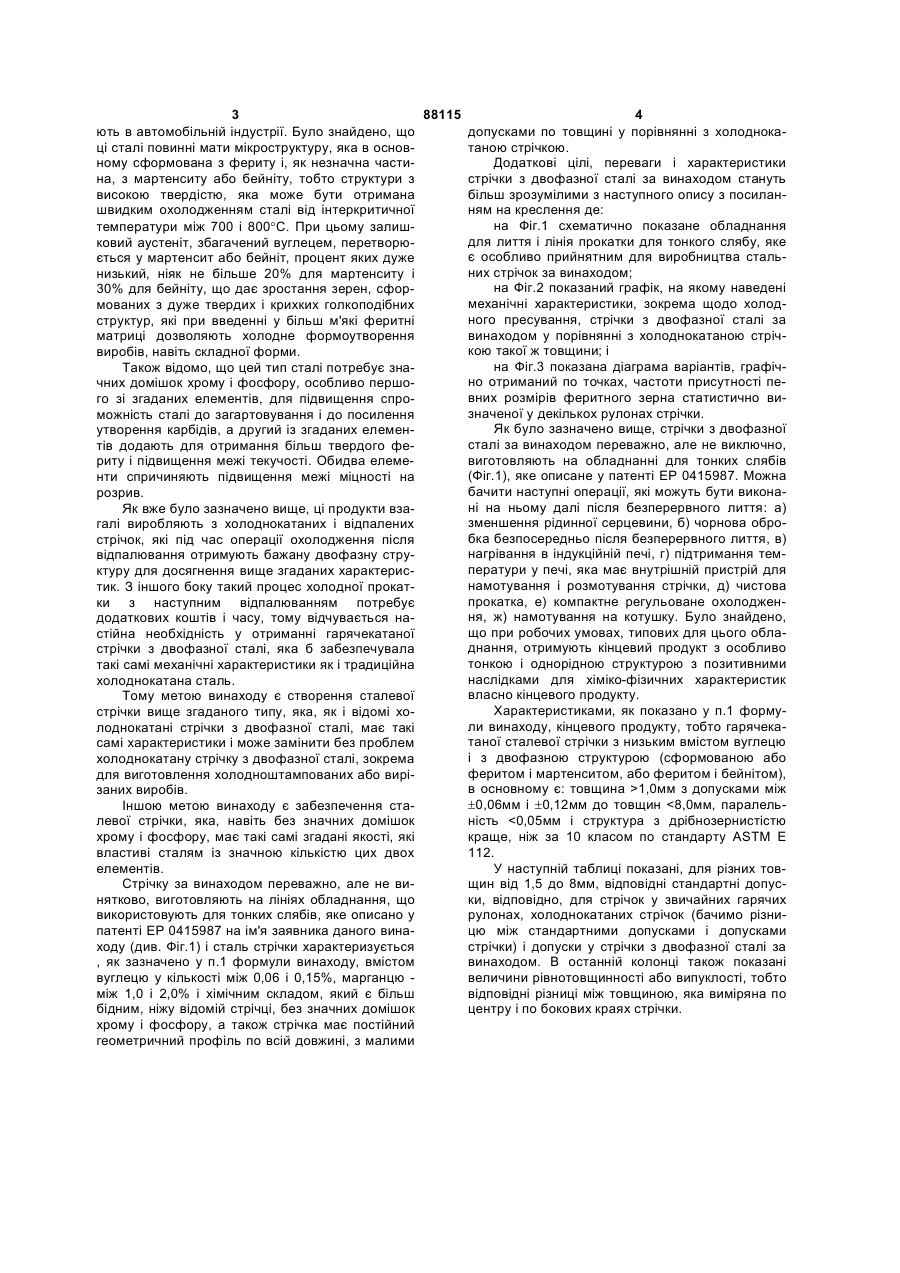

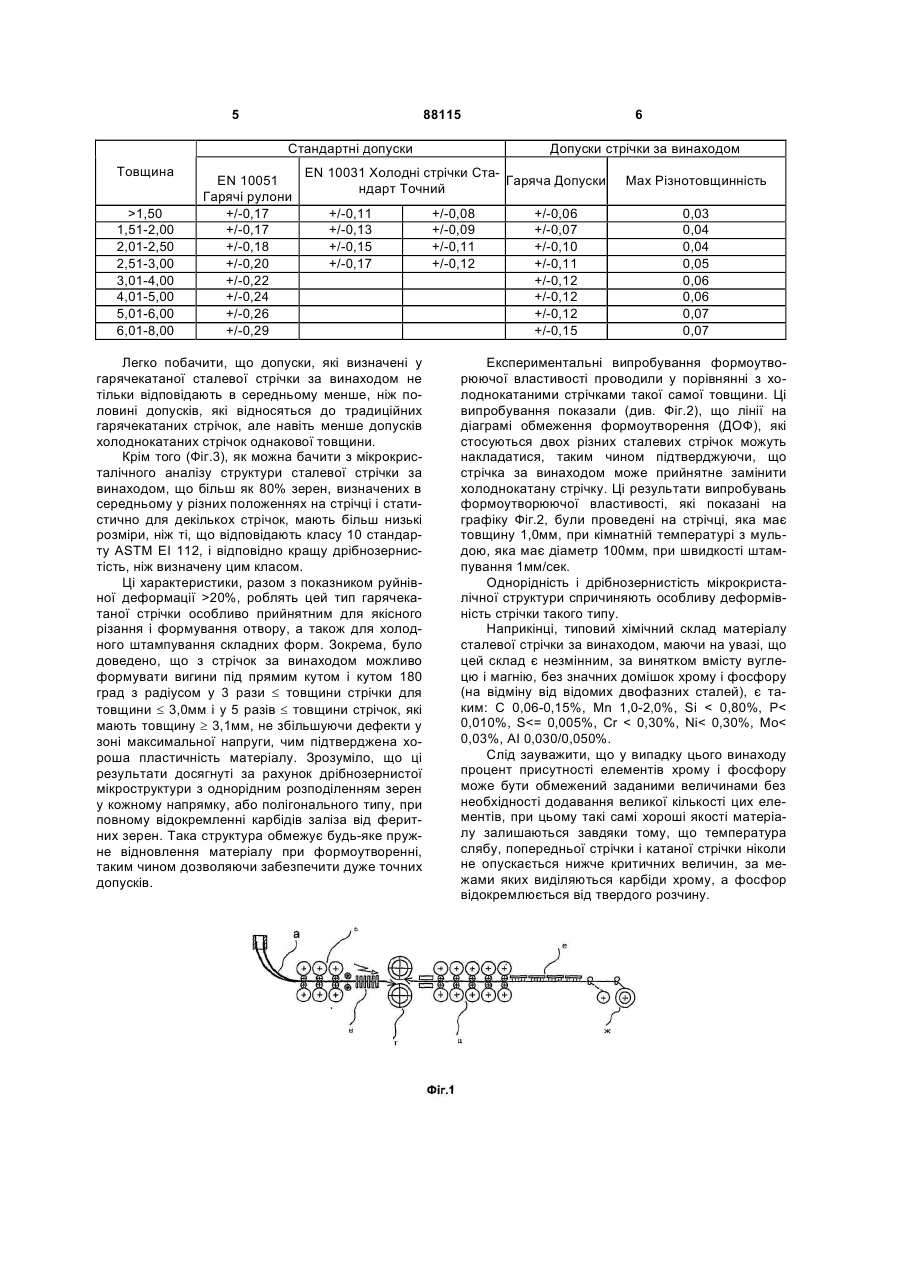

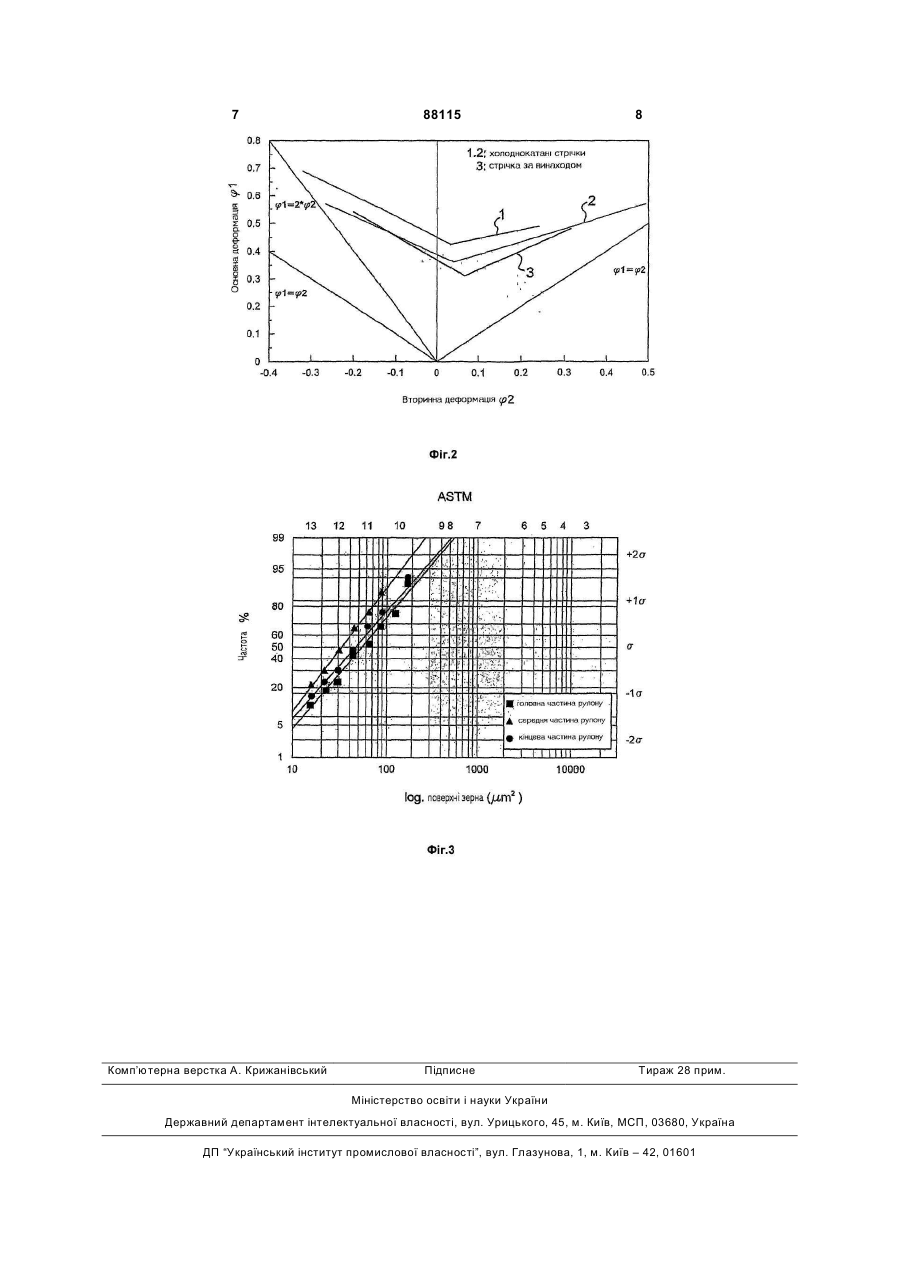

1. Гарячекатана стрічка з низьковуглецевої двофазної сталі, структура якої містить ферит і мартенсит або ферит і бейніт, яка має товщину ≥ 1,0 ммі є особливо прийнятною для виробництва холодноштампованих і вирізаних виробів, де потрібні механічні характеристики по формоутворенню і дуже мале пружне відновлення, а різнотовщинність стрічки між центральною зоною і її боковими краями менше ніж 0,07 мм, яка відрізняється тим, що містить наступний склад, мас. %: С 0,06-0,15, Мn 1,0-2,0, Si ≤ 0,80, Р ≤ 0,010, S ≤ 0,005, Сr < 0,30, Ni ≤ 0,30, Мо ≤ 0,03, АІ 0,030 + 0,050, решта Fe і неминучі забруднюючі домішки, має постійний геометричний профіль по всій довжині і допуски по товщині між ± 0,06 і 0,12 мм для величин товщини до 8,00 мм, має однорідну мікрокристалічну структуру з дрібнозернистістю, кращою ніж по класу 10 за стандартом ASTM Е 112, при проценті вище 80 % всієї структури, причому ці границі допусків, геометричні і металургійні характеристики одержані шляхом гарячої прокатки без операції відпалювання, а також без подальшої холодної прокатки.
2. Стрічка за п.1, яка відрізняється тим, що має коефіцієнт руйнівної деформації > 20 %.
3. Стрічка за п.1, яка відрізняється тим, що одержана на лінії обладнання для тонкого сляба, яке послідовно забезпечує безперервне лиття, перше зменшення рідинної серцевини, чорнову прокатку, нагрівання в індукційній печі і наступне підтримання температури в печі з внутрішнім пристроєм для намотування і розмотування стрічки, чистову прокатку, компактне регульоване охолодження і кінцеве намотування на котушку.
4. Стрічка за п.1, яка відрізняється тим, що виконана з перитектичної сталі з хімічним складом без будь-яких значних домішок хрому і фосфору.
5. Стрічка за п.1, яка відрізняється тим, що має паралельність менше ніж 0,05 мм.
Текст
1. Гарячекатана стрічка з низьковуглецевої двофазної сталі, структура якої містить ферит і мартенсит або ферит і бейніт, яка має товщину ≥ 1,0 мм і є особливо прийнятною для виробництва холодноштампованих і вирізаних виробів, де потрібні механічні характеристики по формоутворенню і дуже мале пружне відновлення, а різнотовщинність стрічки між центральною зоною і її боковими краями менше ніж 0,07 мм, яка відрізняється тим, що містить наступний склад, мас. %: С 0,06-0,15, Мn 1,0-2,0, Si ≤ 0,80, Р ≤ 0,010, S ≤ 0,005, Сr 1,0мм з допусками між заних виробів. ±0,06мм і ±0,12мм до товщин
ДивитисяДодаткова інформація
Назва патенту англійськоюHot-rolled strip of low-carbon two-phase steel
Автори англійськоюArvedi Giovanni
Назва патенту російськоюГорячекатаная лента из низкоуглеродистой двухфазной стали
Автори російськоюАрведи Джованни
МПК / Мітки
МПК: C21D 8/02, C21D 8/00, C22C 38/00
Мітки: стрічка, сталі, двофазної, низьковуглецевої, гарячекатана
Код посилання
<a href="https://ua.patents.su/4-88115-garyachekatana-strichka-z-nizkovuglecevo-dvofazno-stali.html" target="_blank" rel="follow" title="База патентів України">Гарячекатана стрічка з низьковуглецевої двофазної сталі</a>
Вилита стрічка з низьковуглецевої сталі і спосіб її виготовлення
Номер патенту: 61113
Опубліковано: 17.11.2003
Автори: Маскандзоні Антоніо, Анеллі Етторе
МПК: B22D 11/06, C21D 8/02
Мітки: спосіб, низьковуглецевої, вилита, виготовлення, стрічка, сталі
Формула / Реферат:
1. Спосіб виготовлення вилитої стрічки з низьковуглецевої сталі, який складається з таких стадій:- виливання у двовалковій установці для безперервного розливання (1), що обладнана обтискними валками (3), стрічки товщиною від 1 мм до 8 мм, що має такий склад у мас.%:С - від 0,02% до 0,10%; Мn - від 0,1% до 0,6%; Sі - від 0,02% до 0,35%; Аl - від 0,01% до 0,05%; S - до 0,015%; Р - до 0,02%; Сr - від 0,05% до 0,35%; Ni - від 0,05%...
Гарячекатана стальна стрічка для виробництва листа з електротехнічної сталі
Номер патенту: 87943
Опубліковано: 25.08.2009
Автор: Арведі Джованні
МПК: C21D 8/02, H01F 1/00, C21D 8/12
Мітки: стрічка, сталі, гарячекатана, електротехнічної, листа, стальна, виробництва
Формула / Реферат:
1. Гарячекатана стальна стрічка для виробництва листа з електротехнічної сталі, яка має товщину між 0,65 і 1,5 мм і дрібнозернисту структуру, яка відрізняється тим, що має наступний склад, мас. %: С ≤ 0,06, Мn – 0,10-0,20, Si < 0,03, Р ≤ 0,010, S ≤ 0,005, Сr ≤ 0,10, Ni ≤ 0,12, Mo ≤ 0,03, Al - 0,030-0,050, решта - Fe і неминучі забруднюючі домішки, має рівень паралельності
Спосіб виготовлення листа із двофазної сталі, лист із двофазної сталі та спосіб підвищення опору двофазної сталі до поширення тріщин у листі
Номер патенту: 59426
Опубліковано: 15.09.2003
Автори: Бангару Нарасімха-Рао В., Ку Джаянг
МПК: C21D 8/02, C22C 38/08
Мітки: підвищення, виготовлення, тріщин, опору, листа, двофазної, лист, сталі, листі, спосіб, поширення
Формула / Реферат:
1. Спосіб виготовлення листа із двофазної сталі, що має температуру переходу із в'язкого стану у крихкий (ТПВК) нижчу, ніж -73 °С (-100 °F) як в основному листі, так і в зоні термічного впливу (ЗТВ), й мікроструктуру, яка містить 10-40 об. % першої фази, яка складається в основному з фериту, й 60-90 об. % другої фази, яка складається переважно із дрібнозернистого пластинчатого мартенситу, дрібнозернистого нижнього бейніту або їх сумішей,...
Спосіб виготовлення сталі двофазної структури та оцинкування двофазної сталевої стрічки
Номер патенту: 77352
Опубліковано: 15.11.2006
Автор: Гойдік Дейвід П.
МПК: C21D 6/00, C23C 2/06, C21D 9/46
Мітки: сталі, оцинкування, спосіб, двофазної, стрічки, структури, виготовлення, сталевої
Формула / Реферат:
1. Спосіб виготовлення листа сталі у початковій двофазній мікроструктурній стадії, що містить, мас. %: карбон - 0,02-0,20, алюміній - 0,010-0,150, титан - максимально 0,01, кремній - максимально 0,5, фосфор - максимально 0,060, сульфур - максимально 0,030, манган - 1,5-2,40, хром - 0,030-1,50, молібден - 0,03-1,50, за умови, що кількість мангану, хрому і молібдену знаходиться у співвідношенні: Mn+6Cr+10Мо= щонайменше 3,5%,який включає...
Здатна до емалювання з обох сторін гарячекатана смуга або лист із сталі, зокрема зі сталі if, та спосіб її виготовлення (варіанти)
Номер патенту: 79406
Опубліковано: 11.06.2007
Автори: Фрайєр Клаус, Флакса Фолкер, Шьотлер Йоахім
МПК: C22C 38/00, C22C 38/14, C21D 8/02
Мітки: смуга, сталі, здатна, варіанти, виготовлення, зокрема, сторін, гарячекатана, емалювання, обох, лист, спосіб
Формула / Реферат:
1. Здатна до емалювання з обох сторін гарячекатана сталева смуга або лист із сталі товщиною до 10 мм, зокрема виготовлені зі сталі IF, при цьому сталь має наступний склад, мас. %:С - 0,010 максимальноSi - 0,030 максимальноMn - 0,80 максимальноР - 0,020 максимальноS - 0,030 мінімальноAl - 0,020-0,060Nb - (0,6-1,0)x(93/12)x(C)В - (0,5-1,5)x(11/14)x(N)Ті - мінімально...
Попередній патент: Пристрій для очищування коренебульбоплодів
Наступний патент: Піридиніламіноалкілен- і піридинілоксіалкіленциклопропанаміни, спосіб їх одержання і фармацевтична композиція, яка їх містить
Випадковий патент: Спосіб балансування жорстких роторів
