Селектор імпульсів по тривалості

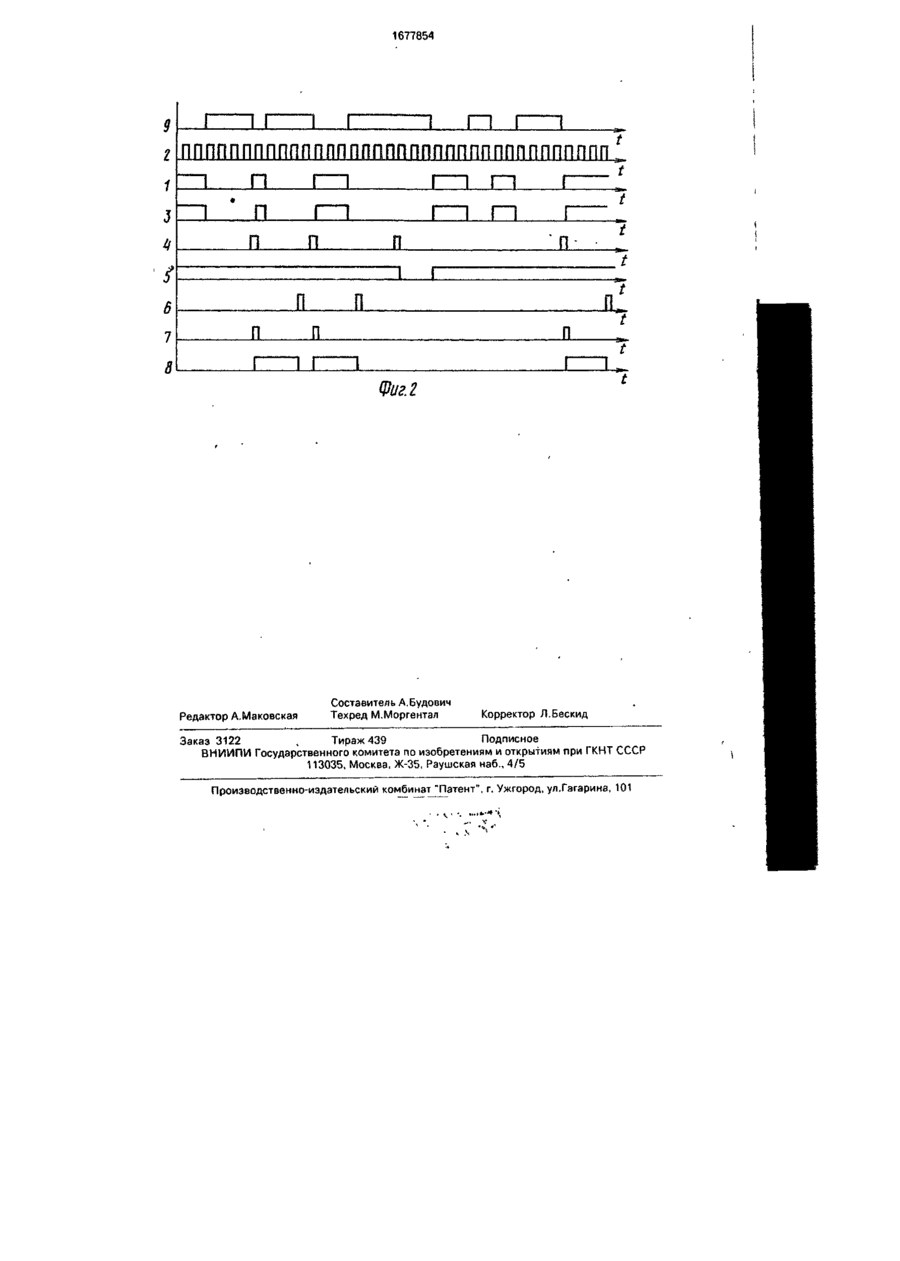

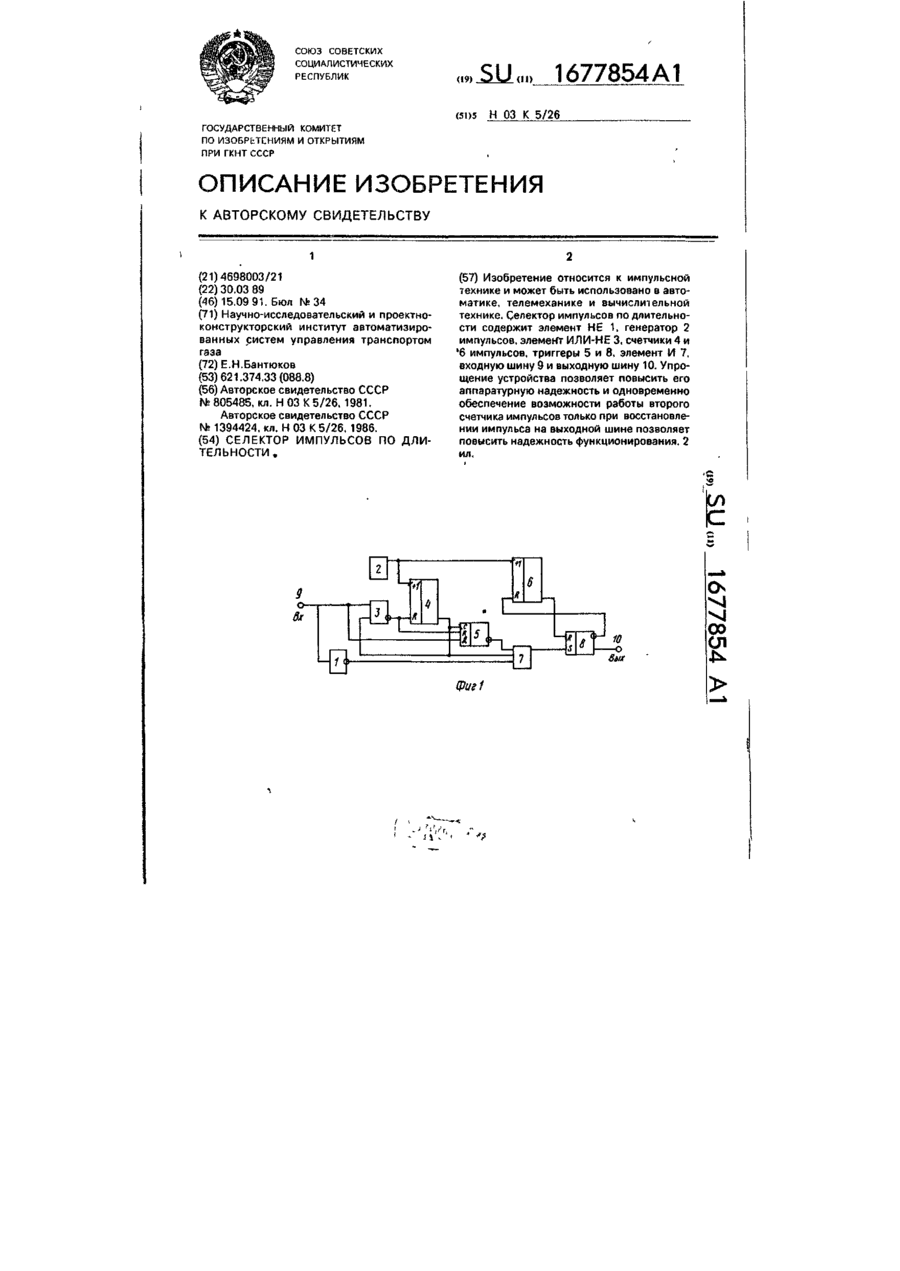

1677854 Изобретение относится к импульсной технике и может быть использовано в автоматике, телемеханике и вычислительной технике. Цель изобретения - повышение аппара- 5 турной надежности устройства за счет его упрощения при одновременном повышении надежности функционирования за счет обеспечения возможности работы второго счетчика импульсов только при восстанов- 10 лении импульса на выходной шине. На фиг. 1 показана структурная электрическая схема селектора; на фиг. 2 - временные диаграммы, поясняющие его работу. 15 Селектор (фиг.1) содержит элемент НЕ 1, генератор 2 импульсов, элемент ИЛИ-НЕ 3, выход которого соединен с входом сброса первого счетчика 4 импульсов и с R-входом первого триггера 5. Выход генератора 2 со- 20 единен с суммирующими входами счетчика 4 и второго счетчика 6 импульсов. Инверсный выход триггера 5 соединен с первым входом элемента И 7, выход которого соединен с S-входом второго триггера 8. Первый 25 вход элемента ИЛИ-НЕ 3 соединен с входной шиной 9, с входом элемента НЕ 1 и D-входом триггера 5. Прямой выход триггера 8 соединен с выходной шиной 10, инвер. сный - с входом сброса триггера 6, а R-вход 30 - с выходом счетчика 6. Второй вход элемента И 7 соединен с выходом счетчика 4, С-входом триггера 5 и вторым входом элемента ИЛИ-НЕ 3, а третий вход - с выходом элемента НЕ 1. 35 Выходы счетчиков 4 и 6 импульсов являются выходами переполнения. Емкость счетчика 4 определяет минимальную селектируемую длительность импульса гМин = NT, где N - емкость счетчика 4, Т - период сле- 40 дования импульсов генератора 2. Длительность импульса на выходе счетчика 4 определяет ширину интервала селекции, которая равна At = (tMaKC - Імин). ГДЄ tMaKC " максимальная селектируемая длительность 45 длительность импульса. Входы сброса счетчиков 4 и 6 импульсов имеют приоритет пербд их суммирующими входами, т.е. при наличии сигнала на входе сброса счетчик импульсов не работает по 50 суммирующему входу, хотя на этот вход могут поступать импульсы. На временных диаграммах (фиг.2) номера осей совпадают с номерами элементов и шин (фиг.1), сигналы на выходах которых 55 показаны на соответствующих осях. На оси 8 (фиг.2) показаны следующие импульсы: первый, второй и пятый импульсы соответствуют селектируемой длительности; третий импульс больше селектируемой длительности; четвертый импульс меньше селектируемой длительности. Селектор импульсов по длительности работает следующим образом. В исходном состоянии счетчики 4 и 6 и триггеры 5 и 8 находятся в нулевом состоянии. Если при включении питания триггер 8 установится в единичное состояние, то на выходную шину 10 будет выдан импульс, длительность которого определяется кодом, который запишется при включении питания в счетчик б импульсов; при нежелательности выдачи такого импульса необходимо на R-вход триггера 8 подать одновременно с включением питания установочный импульс через элемент ИЛИ (не показан). В исходном положении на выходах счетчиков 4 и б импульсов сигналы отсутствуют, а на выходе элемента ИЛИ-НЕ 3 и инверсном выходе триггера 8 присутствуют сигналы, удерживающие в нулевом состоянии триггер 5 и счетчики 4 и б импульсов. При появлении импульса на шине 9 исчезают сигналы на выходе элемента НЕ 1 и элемента ИЛ И-Н Е 3, закрывается элемент И 7 и разрешается работа по суммирующему входу счетчика 4 импульсов, который начинает подсчитывать число импульсов, поступивших на его суммирующий вход после появления сигнала на шине 9. Если длительность импульса на шине 9 больше гМин. то на выходе счетчика 4 импульсов появляется импульс, поступающий на входы элементов ИЛИ-НЕ 3 и И 7, Если пои этом длительность импульса на шине 'Эменьше tMaKc, т 0 в момент окончания импульса на шине 9 появляется сигнал на выходе элемента НЕ 1 и, поскольку на выходе счетчика 4 еще действует импульс, то срабатывает элемент И 7, сигнал с выхода которого устанавливает в единичное состояние триггер 8, на выходной шине 10 начинается формирование выходного импульса. Кроме того, исчезает сигнал на инверсном выходе триггера 8 и разрешается работа по суммирующему входу счетчика 6 импульсов, который начинает подсчитывать число импульсов, поступавших на его суммирующий вход. В момент окончания импульса на выходе счетчика 4 появляется сигнал на выходе элемента ИЛИ-НЕ Здак как на шине 9 сигнал отсутствует, и счетчик 4 импульсов устанавливается в нулевое состояние, триггер 5 остается в нулевом состоянии, так как в момент окончания импульса на выходе счетчика 4 на Dвходе триггера 5 сигнал отсутствует. С этого момента селектор готов к приему следующего импульса. В момент появления импульса на выходе счетчика 6 импульсов устанавливается в нулевое состояние триггер 8 и на 1677854 1 9 г 1 з П Г t Эй» n n n I—і і—і 7 n Ssm. ц S ] П в 7 t [ П 8 ' П П -as* Фиг. г Редактор А.Маковская Составитель А.Будович Техред М.Моргентал Корректор Л.Бескид Заказ 3122 , Тираж 439 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 1677854 шине 10 заканчивается формирование выходного импульса. Селектор импульсов по длительности возвратился в исходное состояние, на шину 10 выдан импульс, длительность которого определяется емкостью 5 счетчика б импульсов, т.е. длительность выходного импульса будет равна длительности входного импульса, если коэффициент пересчета счетчика б равен коэффициенту пересчета счетчика 4. 10 Если длительность входного импульса, Поступившего На ШИНу 9, Меньше Тмин, Т О селектор начинает работать аналогично описанному выше, но, поскольку до окончания имульса на шине 9 на выходе счетчика 15 4 импульс не появится, то в момент окончания импульса на шине 9 появляется сигнал на выходе элемента ИЛИ-НЕ 3 и счетчик 4 импульсов устанавливается в нулевое состояние Селектор импульсов по длительно- 20 сти возвратился в исходное состояние, на выходную шину 10 импульс не выдавался. Если длительность входного импульса, отсутствия сигнала с инверсного выхода триггера 5. кроме того, появляется сигнал на выходе элемента ИЛИ-НЕ 3, и счетчик 4 импульсов и триггер 5 устанавливаются в нулевое состояние. Устройство возвратилось в исходное состояние, на выходную шину 10 импульс не выдавался Формула изобретения Селектор импульсов по длительности, содержащий генератор импульсов, выход которого соединен с суммирующими входами первого и второго счетчиков импульсов, входную шину, элемент НЕ, первый триггер, второй триггер, R-вход которого соединен с выходом второго счетчика импульсов. Sвход - с выходом элемента И, а прямой выход - с выходкой шиной, о т л и ч а ю щ и й с я тем, что, с целью повышения аппаратурной надежности устройства за счет его упрощения при одновременном повышении надежности функционирования за счет обеспечения возможности работы второго счетчика импульсов только при восстановлении импульса на выходной шине, в него введен элемент ПОСТуПИВШеГО На ШИНу 9, бОЛЬШе Імакс, ТО селектор начинает работать аналогично 25 ИЛИ-НЕ, выход которого соединен с входом сброса первого счетчика импульсов и R-BXOописанному выше, но при появлении импульса дом первого триггера, инверсный выход кона выходе счетчика 4 импульсов элемент И торого соединен с первым входом элемента 7 не срабатывает, так как на выходе элеменИ, D-вход - с входной шиной, зходом элета НЕ 1 отсутствует сигнал, а в момент окончания импульса на выходе счетчика 4 30 мента НЕ и первым входом элемента ИЛИНЕ, а С-вход - с выходом первого счетчика импульсов триггер 5 устанавливается в едиимпульсов, вторым входом элемента ИЛИничное состояние и вследствие исчезновеНЕ и вторым входом элемента И, третий ния сигнала на инверсном выходе триггера вход которого соединен с выходом элемента 5 закрывается элемент И 7. В момент окончания импульса на шине 9 появляется сиг- 35 НЕ, причем инверсный выход второго триггера соединен с входом сброса второго счетнал на выходе элемента НЕ 1, но элемент И чика импульсов. 7 не срабатывает, так как он закрыт из-за СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SU«., 1677854 А1 (5i)5 H 03 К 5/26 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЬТСНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4698003/21 (22) 30.03 89 (46) 15.09 91. Бюл №34 (71) Научно-исследовательский и проектноконструкторский институт автоматизированных систем управления транспортом газа (72) Е.Н.Бантюков (53)621.374.33(088.8) (56) Авторское свидетельство СССР №805485, кл. Н 03 К 5/26, 1981. Авторское свидетельство СССР № 1394424, кл. Н 03 К 5/26, 1986. (54) СЕЛЕКТОР ИМПУЛЬСОВ ПО ДЛИТЕЛЬНОСТИ, (57) Изобретение относится к импульсной технике и может быть использовано в автоматике, телемеханике и вычислительной технике. Селектор импульсов по длительности содержит элемент НЕ 1, генератор 2 импульсов, элемен*т ИЛИ-НЕ 3, счетчики 4 и '6 импульсов, триггеры 5 и 8, элемент И 7, входную шину 9 и выходную шину 10. Упрощение устройства позволяет повысить его аппаратурную надежность и одновременно обеспечение возможности работы второго счетчика импульсов только при восстановлении импульса на выходной шине позволяет повысить надежность функционирования. 2 ил. (Л С ON 00 СЛ Фиг1
