Полімерцементний розчин

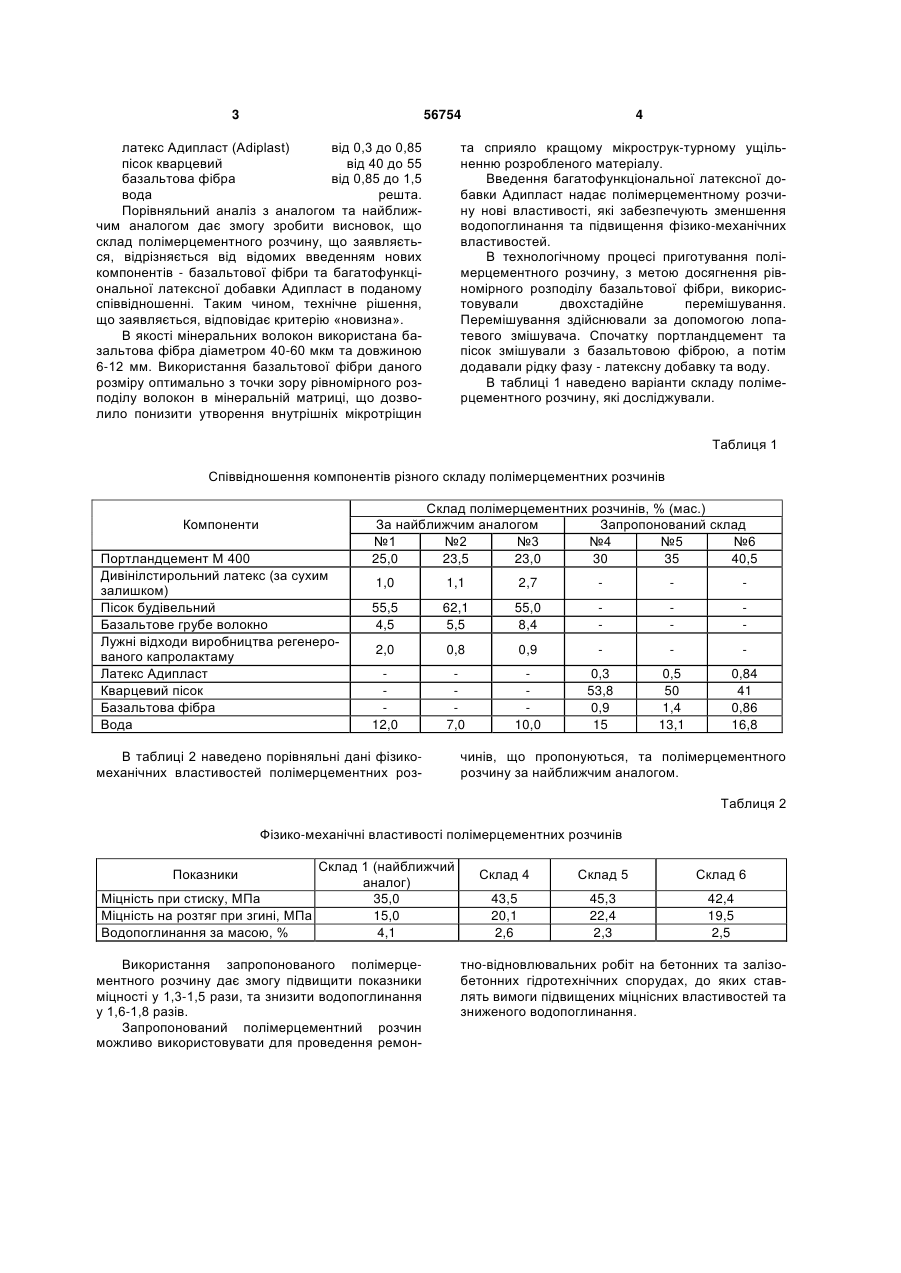

Полімерцементний розчин, що містить портландцемент, полімерну добавку, армуючі волокна, 3 56754 латекс Адипласт (Adiplast) від 0,3 до 0,85 пісок кварцевий від 40 до 55 базальтова фібра від 0,85 до 1,5 вода решта. Порівняльний аналіз з аналогом та найближчим аналогом дає змогу зробити висновок, що склад полімерцементного розчину, що заявляється, відрізняється від відомих введенням нових компонентів - базальтової фібри та багатофункціональної латексної добавки Адипласт в поданому співвідношенні. Таким чином, технічне рішення, що заявляється, відповідає критерію «новизна». В якості мінеральних волокон використана базальтова фібра діаметром 40-60 мкм та довжиною 6-12 мм. Використання базальтової фібри даного розміру оптимально з точки зору рівномірного розподілу волокон в мінеральній матриці, що дозволило понизити утворення внутрішніх мікротріщин 4 та сприяло кращому мікрострук-турному ущільненню розробленого матеріалу. Введення багатофункціональної латексної добавки Адипласт надає полімерцементному розчину нові властивості, які забезпечують зменшення водопоглинання та підвищення фізико-механічних властивостей. В технологічному процесі приготування полімерцементного розчину, з метою досягнення рівномірного розподілу базальтової фібри, використовували двохстадійне перемішування. Перемішування здійснювали за допомогою лопатевого змішувача. Спочатку портландцемент та пісок змішували з базальтовою фіброю, а потім додавали рідку фазу - латексну добавку та воду. В таблиці 1 наведено варіанти складу полімерцементного розчину, які досліджували. Таблиця 1 Співвідношення компонентів різного складу полімерцементних розчинів Компоненти Портландцемент М 400 Дивінілстирольний латекс (за сухим залишком) Пісок будівельний Базальтове грубе волокно Лужні відходи виробництва регенерованого капролактаму Латекс Адипласт Кварцевий пісок Базальтова фібра Вода Склад полімерцементних розчинів, % (мас.) За найближчим аналогом Запропонований склад №1 №2 №3 №4 №5 №6 25,0 23,5 23,0 30 35 40,5 1,0 1,1 2,7 55,5 4,5 62,1 5,5 55,0 8,4 2,0 0,8 0,9 12,0 7,0 10,0 0,3 53,8 0,9 15 0,5 50 1,4 13,1 0,84 41 0,86 16,8 В таблиці 2 наведено порівняльні дані фізикомеханічних властивостей полімерцементних роз чинів, що пропонуються, та полімерцементного розчину за найближчим аналогом. Таблиця 2 Фізико-механічні властивості полімерцементних розчинів Склад 1 (найближчий аналог) Міцність при стиску, МПа 35,0 Міцність на розтяг при згині, МПа 15,0 Водопоглинання за масою, % 4,1 Показники Використання запропонованого полімерцементного розчину дає змогу підвищити показники міцності у 1,3-1,5 рази, та знизити водопоглинання у 1,6-1,8 разів. Запропонований полімерцементний розчин можливо використовувати для проведення ремон Склад 4 Склад 5 Склад 6 43,5 20,1 2,6 45,3 22,4 2,3 42,4 19,5 2,5 тно-відновлювальних робіт на бетонних та залізобетонних гідротехнічних спорудах, до яких ставлять вимоги підвищених міцнісних властивостей та зниженого водопоглинання. 5 Комп’ютерна верстка Л.Литвиненко 56754 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
