Полімерцементний розчин

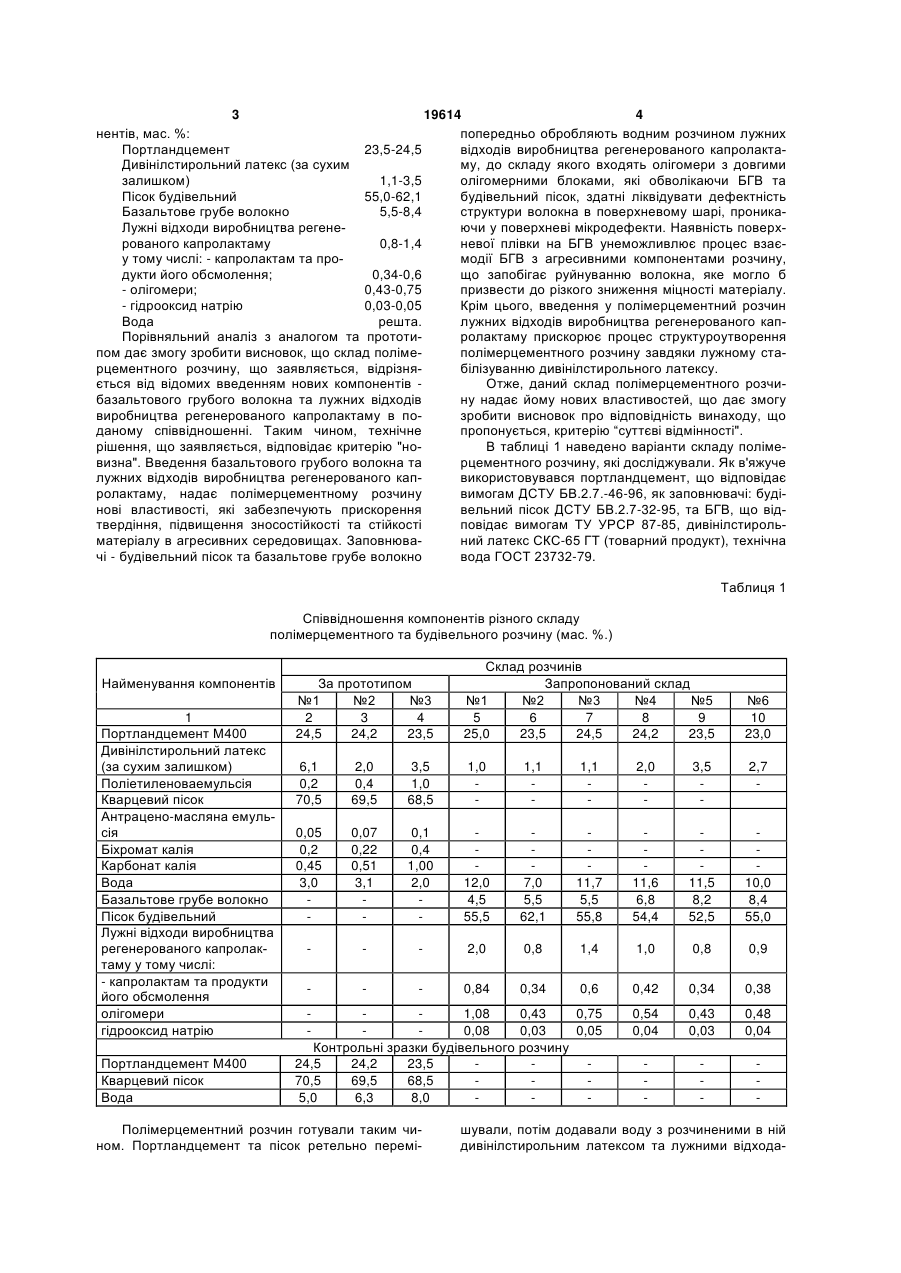

Полімерцементний розчин, що містить портландцемент, модифіковану добавку - дивінілстирольний латекс, заповнювач та воду, який відрізняється тим, що як заповнювач містить базальтове грубе волокно та будівельний пісок, а як стабілізатор - лужні стоки виробництва регенерованого капролактаму, що включає капролактам 3 19614 4 нентів, мас. %: попередньо обробляють водним розчином лужних Портландцемент 23,5-24,5 відходів виробництва регенерованого капролактаДивінілстирольний латекс (за сухим му, до складу якого входять олігомери з довгими залишком) 1,1-3,5 олігомерними блоками, які обволікаючи БГВ та Пісок будівельний 55,0-62,1 будівельний пісок, здатні ліквідувати дефектність Базальтове грубе волокно 5,5-8,4 структури волокна в поверхневому шарі, проникаЛужні відходи виробництва регенеючи у поверхневі мікродефекти. Наявність поверхрованого капролактаму 0,8-1,4 невої плівки на БГВ унеможливлює процес взаєу тому числі: - капролактам та промодії БГВ з агресивними компонентами розчину, дукти його обсмолення; 0,34-0,6 що запобігає руйнуванню волокна, яке могло б - олігомери; 0,43-0,75 призвести до різкого зниження міцності матеріалу. - гідрооксид натрію 0,03-0,05 Крім цього, введення у полімерцементний розчин Вода решта. лужних відходів виробництва регенерованого капПорівняльний аналіз з аналогом та прототиролактаму прискорює процес структуроутворення пом дає змогу зробити висновок, що склад полімеполімерцементного розчину завдяки лужному старцементного розчину, що заявляється, відрізнябілізуванню дивінілстирольного латексу. ється від відомих введенням нових компонентів Отже, даний склад полімерцементного розчибазальтового грубого волокна та лужних відходів ну надає йому нових властивостей, що дає змогу виробництва регенерованого капролактаму в позробити висновок про відповідність винаходу, що даному співвідношенні. Таким чином, технічне пропонується, критерію “суттєві відмінності". рішення, що заявляється, відповідає критерію "ноВ таблиці 1 наведено варіанти складу полімевизна". Введення базальтового грубого волокна та рцементного розчину, які досліджували. Як в'яжуче лужних відходів виробництва регенерованого капвикористовувався портландцемент, що відповідає ролактаму, надає полімерцементному розчину вимогам ДСТУ БВ.2.7.-46-96, як заповнювачі: будінові властивості, які забезпечують прискорення вельний пісок ДСТУ БВ.2.7-32-95, та БГВ, що відтвердіння, підвищення зносостійкості та стійкості повідає вимогам ТУ УРСР 87-85, дивінілстирольматеріалу в агресивних середовищах. Заповнюваний латекс СКС-65 ГТ (товарний продукт), технічна чі - будівельний пісок та базальтове грубе волокно вода ГОСТ 23732-79. Таблиця 1 Співвідношення компонентів різного складу полімерцементного та будівельного розчину (мас. %.) Найменування компонентів 1 Портландцемент М400 Дивінілстирольний латекс (за сухим залишком) Поліетиленоваемульсія Кварцевий пісок Антрацено-масляна емульсія Біхромат калія Карбонат калія Вода Базальтове грубе волокно Пісок будівельний Лужні відходи виробництва регенерованого капролактаму у тому числі: - капролактам та продукти його обсмолення олігомери гідрооксид натрію Портландцемент М400 Кварцевий пісок Вода За прототипом №1 №2 №3 2 3 4 24,5 24,2 23,5 Склад розчинів Запропонований склад №1 №2 №3 №4 №5 5 6 7 8 9 25,0 23,5 24,5 24,2 23,5 6,1 0,2 70,5 2,0 0,4 69,5 3,5 1,0 68,5 1,0 1,1 1,1 2,0 3,5 2,7 0,05 0,2 0,45 3,0 0,07 0,22 0,51 3,1 0,1 0,4 1,00 2,0 12,0 4,5 55,5 7,0 5,5 62,1 11,7 5,5 55,8 11,6 6,8 54,4 11,5 8,2 52,5 10,0 8,4 55,0 2,0 0,8 1,4 1,0 0,8 0,9 0,84 0,34 0,6 0,42 0,34 0,38 1,08 0,43 0,75 0,08 0,03 0,05 Контрольні зразки будівельного розчину 24,5 24,2 23,5 70,5 69,5 68,5 5,0 6,3 8,0 0,54 0,04 0,43 0,03 0,48 0,04 Полімерцементний розчин готували таким чином. Портландцемент та пісок ретельно перемі №6 10 23,0 шували, потім додавали воду з розчиненими в ній дивінілстирольним латексом та лужними відхода 5 19614 6 ми виробництва регенерованого капролактаму та механічних властивостей складу полімерцементБГВ, попередньо обробленого частиною водного ного розчину, що пропонується, полімерцементнорозчину лужних відходів виробництва регенероваго розчину за прототипом та будівельного розчину, ного капролактаму шляхом напилення. склад . якого також наведено в таблиці 1. В таблиці 2 наведено порівняльні дані фізикоТаблица 2 Фізико-механічні властивості полімерцементних розчинів різного складу № складу Міцність у віці 1 доби, МПа на стиск Міцність у віці 7 діб, МПа на ви- на розгин тяг 1. 2. 3. 1. 2. 3. 4. 5. 6. 25,0 25,3 25,5 23,8 23,5 23,3 6,5 6,7 6,9 8,2 10,1 10,0 5,9 6,5 6,8 7,9 8,1 8,1 1. 2. 3. Коефіцієнт розм'якшення у відходах кисна ви- на розу морській настиск ломолочних гин тяг воді розчинів Прототип 29,5 8,1 3,99 0,68 23,3 9,18 4,02 0,95 20,4 11,2 4,98 0,95 Запропоновані варіанти складу 14,0 17,0 7,5 0,95 0,9 44,5 17,0 7,5 0,95 0,91 44,8 17,2 7,5 0,95 0,92 35,0 20,1 8,1 0,99 0,99 32,0 23,0 9,2 0,99 0,99 30,0 22,0 9,0 0,99 0,99 Контрольні зразки - будівельний розчин 13,3 4,5 1,87 0,7 11,4 4,2 1,82 0,75 11,0 4,0 1,73 0,73 Використання запропонованого полімерцементного розчину дає змогу прискорити твердіння розчину у першу добу, що особливо важливо при виконанні ремонтних робіт, наприклад, у водогосподарському будівництві; зберегти підвищену зносостійкість після витримки в агресивному середовищі та підвищити показники міцності у віці 7 діб на стиск у 1,5 раз, на вигин - у 2 рази, на розтяг у 2 Комп’ютерна верстка Л. Купенко Стираність після витримки протягом місяця в молочнокислих відходах, г/см2 0,4 0,27 0,22 0,28 0,29 0,3 0,25 0,15 0,15 0,45 0,43 0,41 рази порівняно з прототипом. Запропонований полімерцементний розчин можливо використовувати для гідроізоляційних робіт на бетонних та залізобетонних спорудах, до яких ставлять вимоги підвищеної водонепроникності та корозійної стійкості проти дії агресивного середовища. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
