Передавальний стіл

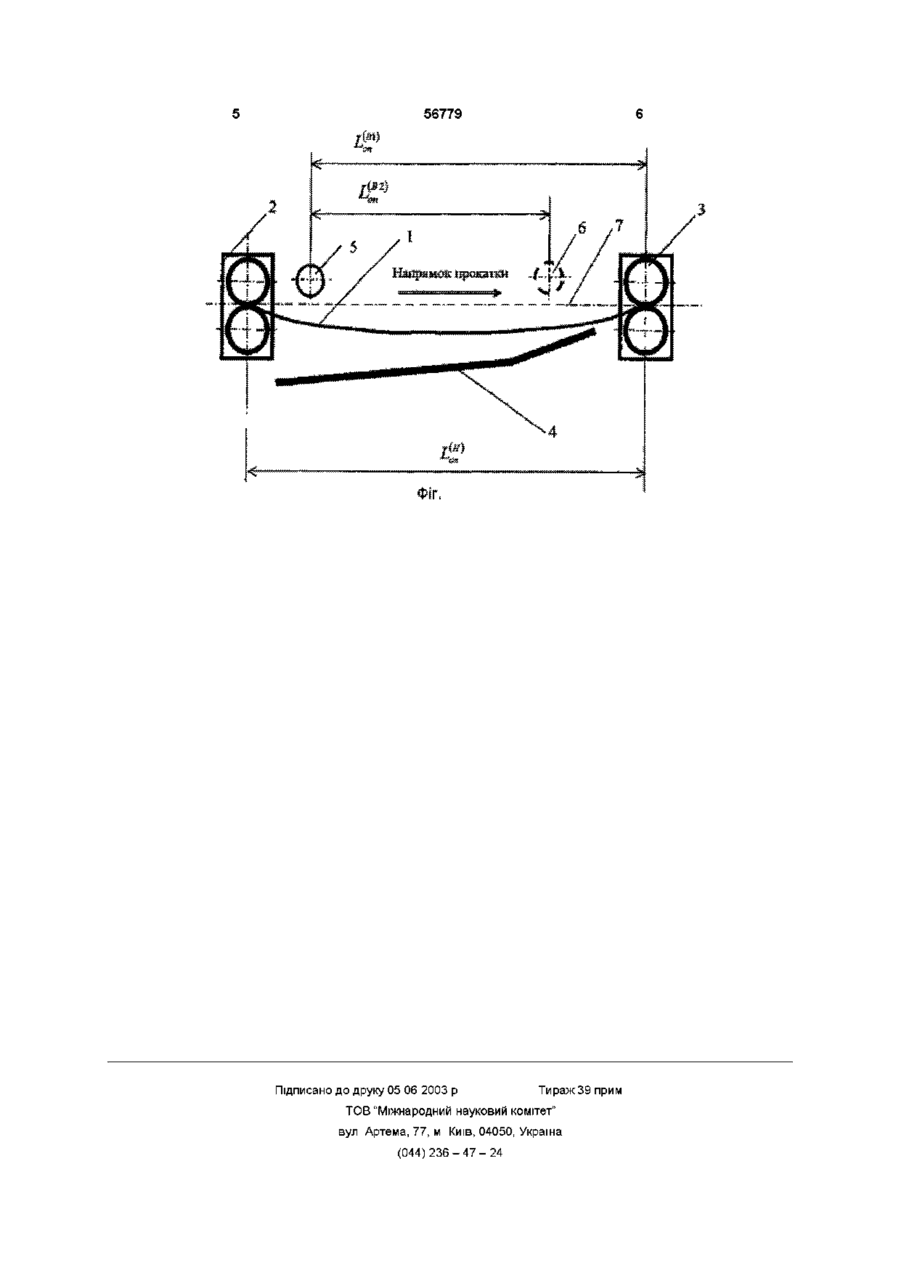

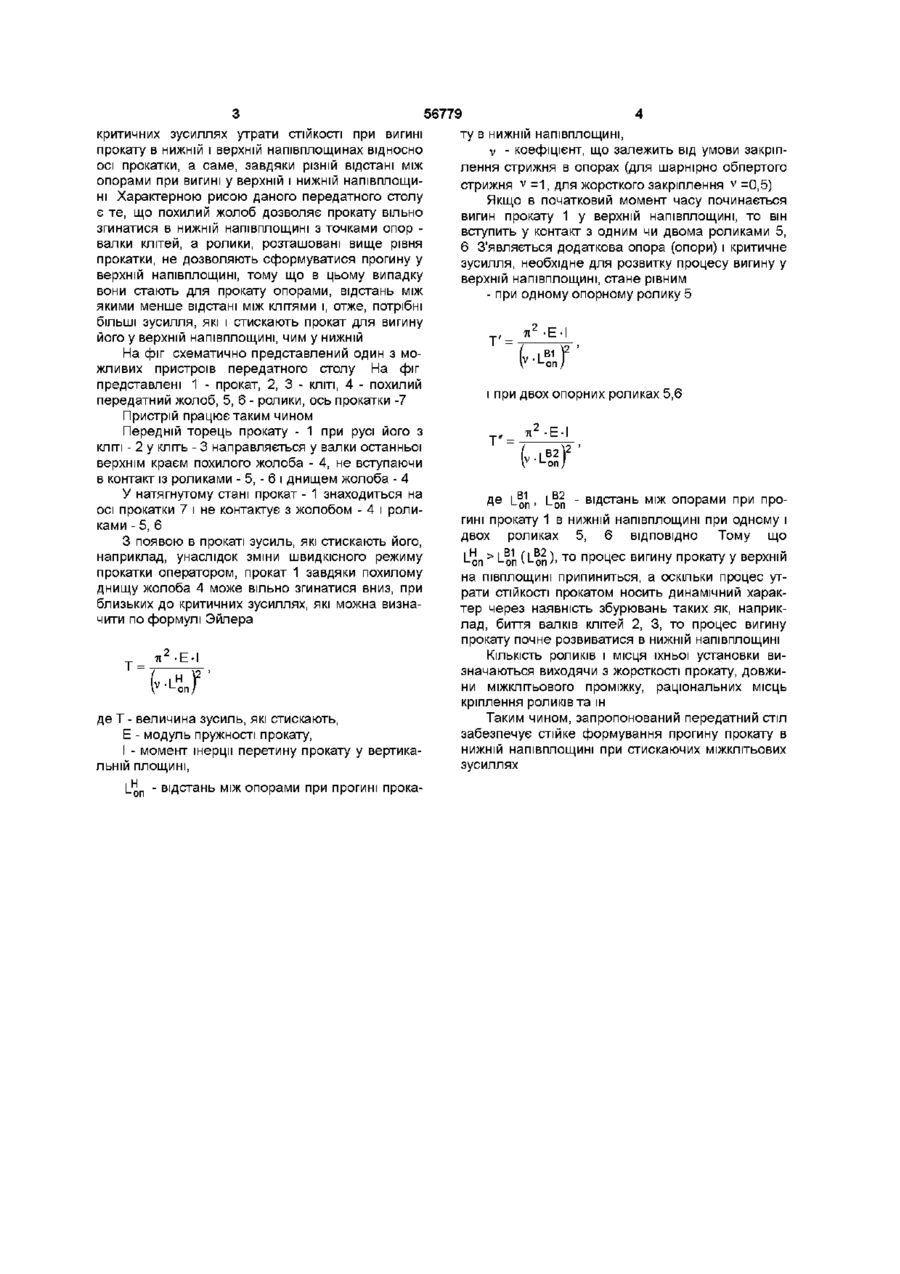

Передавальний стіл, що містить ролики, установлені вище осі прокатки, який відрізняється тим, що в ньому є жолоб з похилим днищем, що розташований нижче осі прокатки з нахилом у бік, протилежний напрямку прокатки, а ролики встановлюються над похилим жолобом на деякій відстані від його протилежних торців прокатом, створюючи додаткове джерело порушень технологічного процесу і поверхневих дефектів готового прокату у випадку виходу їх із ладу, а жорстка фіксація прокату на осі прокатки не дозволяє оцінювати якість настроювання швидкісного режиму прокатки по величині прогину прокату між клітями в результаті чого знижує точність настроювання швидкісного режиму прокатки, збільшує час настроювання режиму безупинної прокатки В основу винаходу поставлена задача удосконалення передавального столу, що дозволяє вести прокатку зі стійким прогином при зусиллях які стискають прокат і при відсутності постійного контакту з роликами в результаті чого підвищуються надійність роботи пристрою, якість готового прокату, стає можливим скоротити час, підвищити точність настроювання режиму безупинної прокатки за рахунок використання в якості критерію настроювання режиму прокатки величину прогину прокату (див а с СРСР №256840 Спосіб автоматичної стабілізації режиму прокатки на безупинних станах / автори Гетманець В В , Гринберг С Д , КукушкинОН БИ 1969, №35, с 41) Поставлена задача досягається тим, що в передавальний стіл, що містить ролики, установлені вище рівня прокатки, ВІДПОВІДНО ДО винаходу включають жолоб з похилим днищем, що розташоване нижче осі прокатки з нахилом у бік протилежний напрямку прокатки, а ролики встановлюються над похилим жолобом на деякій відстані від його протилежних торців Сукупність істотних ознак дозволяє одержати технічний результат завдяки різниці у величинах о> 1 (О ю 56779 критичних зусиллях утрати СТІЙКОСТІ при вигині ту в нижній напівплощині, прокату в нижній і верхній напівплощинах відносно v - коефіцієнт, що залежить від умови закріпосі прокатки, а саме, завдяки різній відстані між лення стрижня в опорах (для шарнірно обпертого v v опорами при вигині у верхній і нижній напівплощистрижня =1, для жорсткого закріплення =0,5) ні Характерною рисою даного передатного столу Якщо в початковий момент часу починається є те, що похилий жолоб дозволяє прокату вільно вигин прокату 1 у верхній напівплощині, то він згинатися в нижній напівплощині з точками опор вступить у контакт з одним чи двома роликами 5, валки клітей, а ролики, розташовані вище рівня 6 З'являється додаткова опора (опори) і критичне прокатки, не дозволяють сформуватися прогину у зусилля, необхідне для розвитку процесу вигину у верхній напівплощині, тому що в цьому випадку верхній напівплощині, стане рівним вони стають для прокату опорами, відстань між - при одному опорному ролику 5 якими менше відстані між клітями і, отже, потрібні більші зусилля, які і стискають прокат для вигину •Е-І його у верхній напівплощині, чим у нижній Т' = На фіг схематично представлений один з можливих пристроїв передатного столу На фіг представлені 1 - прокат, 2, 3 - КЛІТІ, 4 - похилий і при двох опорних роликах 5,6 передатний жолоб, 5, 6 - ролики, ось прокатки -7 Пристрій працює таким чином Передній торець прокату - 1 при русі його з ті -Е-І Т" = КЛІТІ - 2 у кліть - 3 направляється у валки останньої В2 2 ' .v-L' верхнім краєм похилого жолоба - 4, не вступаючи в контакт із роликами - 5, - 6 і днищем жолоба - 4 У натягнутому стані прокат - 1 знаходиться на де |_ор, І_оп - відстань між опорами при проосі прокатки 7 і не контактує з жолобом - 4 і ролигині прокату 1 в нижній напівплощині при одному і ками - 5, 6 двох роликах 5, 6 ВІДПОВІДНО Тому що З появою в прокаті зусиль, які стискають його, наприклад, унаслідок зміни швидкісного режиму L-'on > І-оп (І-оп), то процес вигину прокату у верхній прокатки оператором, прокат 1 завдяки похилому на ПІВПЛОЩИНІ припиниться, а оскільки процес утднищу жолоба 4 може вільно згинатися вниз, при рати СТІЙКОСТІ прокатом носить динамічний харакблизьких до критичних зусиллях, які можна визнатер через наявність збурювань таких як, наприкчити по формулі Эйлера лад, биття валків клітей 2, 3, то процес вигину прокату почне розвиватися в нижній напівплощині КІЛЬКІСТЬ роликів і місця їхньої установки ви,. тг2 -Е-І значаються виходячи з жорсткості прокату, довжини МІЖКЛІТЬОВОГО проміжку, раціональних місць кріплення роликів та ш Таким чином, запропонований передатний стіл де Т - величина зусиль, які стискають, забезпечує стійке формування прогину прокату в Е - модуль пружності прокату, нижній напівплощині при стискаючих МІЖКЛІТЬОВИХ І - момент інерції перетину прокату у вертикальній площині, зусиллях 2 |_^п - відстань між опорами при прогині прока 56779 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
