Абсорбційний холодильник

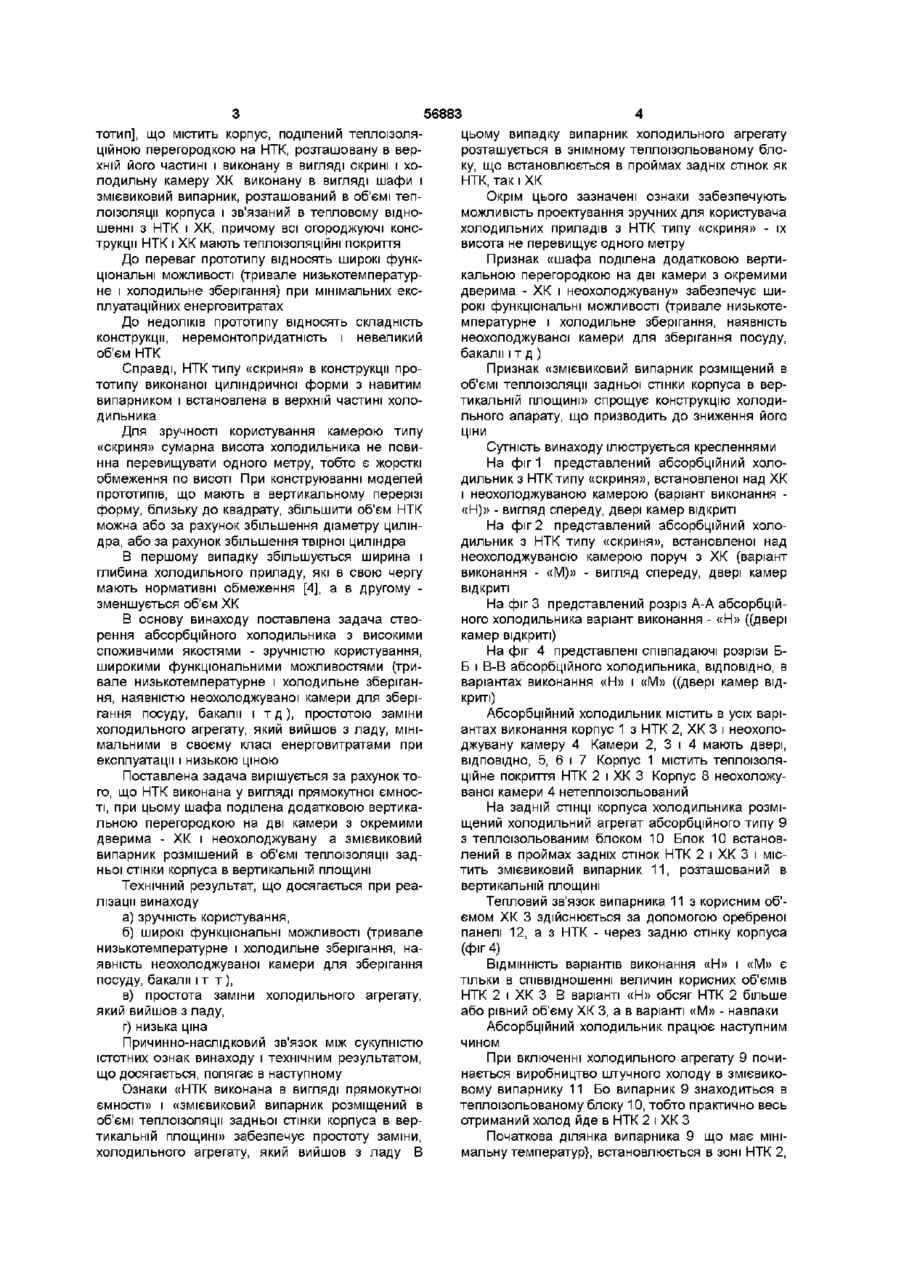

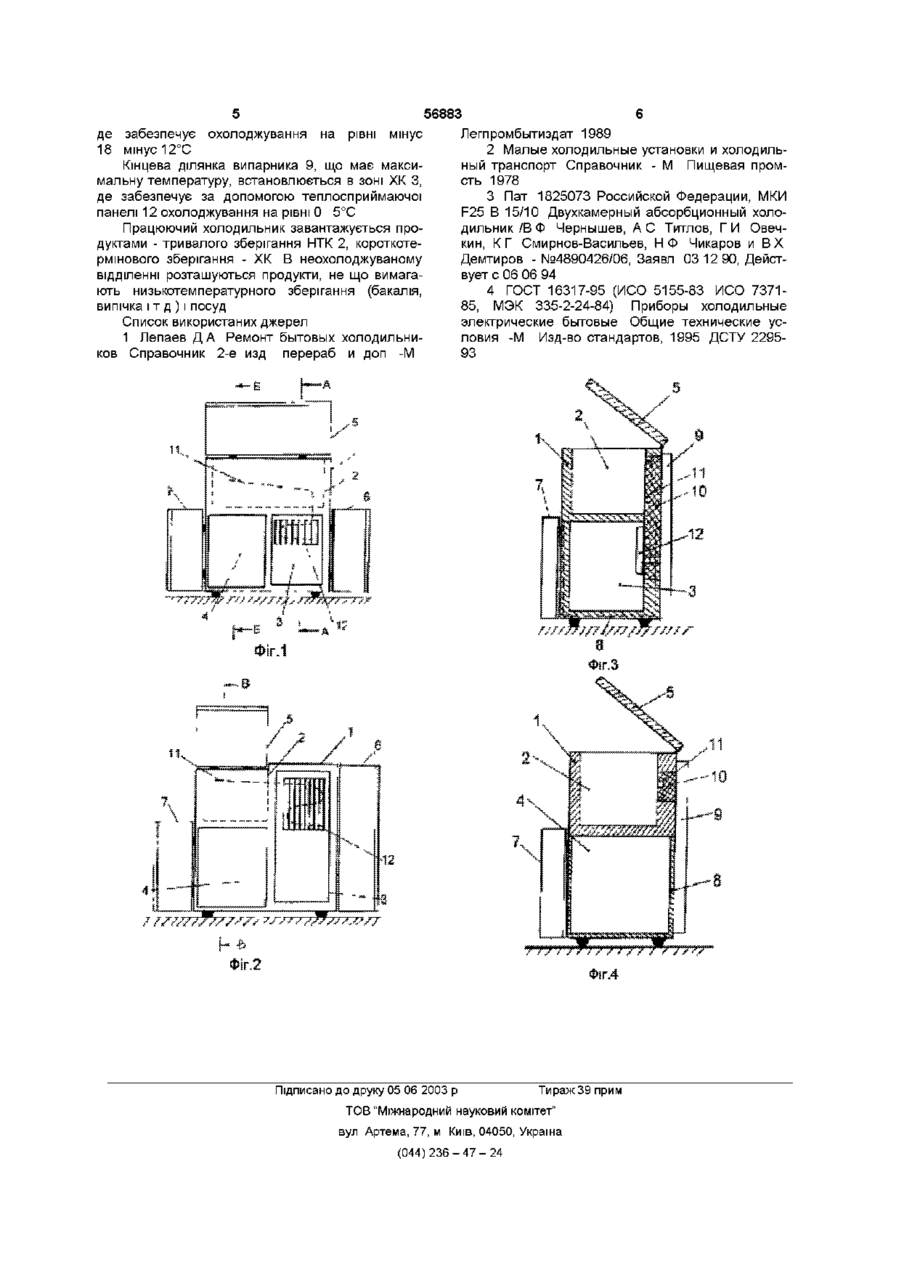

Абсорбційний холодильник, що містить корпус, поділений теплоізоляційною перегородкою на низькотемпературну камеру (НТК), розташовану в верхній його частині і виконану в вигляді скрині, і холодильну камеру (ХК), виконану в вигляді шафи, і змійовиковий випарник, розташований в об'ємі теплоізоляції корпуса і зв'язаний в тепловому відношенні з НТК і ХК, причому всі огороджуючі конструкції НТК і ХК мають теплоізоляційні покриття, який відрізняється тим, що НТК виконана у вигляді прямокутної ємності, при цьому шафа поділена додатковою вертикальною перегородкою на дві камери з окремими дверима - ХК і неохолоджувану, а змійовиковий випарник розміщений в об'ємі теплоізоляції задньої стінки корпуса в вертикальній площині Винахід відноситься до побутової холодильної техніки, зокрема до багатокамерних холодильників абсорбційного типу Відомий абсорбційний холодильник [1 з 236 246], у вигляді шафи, що містить корпус, поділений теплоізоляційною перегородкою на низькотемпературну камеру (НТК), розташовану в верхній частині шафи і холодильну камеру (ХК) - в нижній частині, змієвиковий випарник, розташований в об'ємі теплоізоляції корпуса і зв'язаний в тепловому відношенні з НТК і ХК До переваг відомого абсорбційного холодильника з корпусом типу шафа відносять зручності користування - легко завантажуються і дістаються продукти До недоліків відомого абсорбційного холодильника з корпусом типу шафа відносять додаткові експлуатаційні витрати, зв'язані з активним обміном повітря при користуванні (при відкритті дверей) НТК іХК При цьому важливо відзначити, що основний несприятливий вплив обміну повітря зв'язаний не з витоком холодного повітря, тобто не з частковими втратами холоду а з припливом теплого вологого повітря з приміщення Волога конденсується на поверхні елементів випарника і замерзає, утворюючи спочатку шар шею, а потім і льодяну корку (шубу) В цьому випадку виникає додатковий термічний опір між випарником і повітрям в камері Для підтримання нормованої температури в НТК і ХК необхідно збільшувати час роботи холо дильного агрегату, а це викликає додаткові енерговитрати Відомий ХОЛОДИЛЬНИК [2 з 80 - 82], що містить теплоізольований корпус типу скриня (з верхньою кришкою) і холодильний агрегат, випарник і теплорозсіюючі ділянки якого винесений за межі ХК і теплоізольованого корпуса, ВІДПОВІДНО, а випарник має тепловий зв'язок з ХК В конструкції відомого холодильника використовується корпус типу скриня, чим усуваються проблеми, зв'язані з обміном повітря між ХК і навколишнім середовищем При ПІДЙОМІ кришки холодне повітря залишається в камері і блокує прохід теплому вологому повітрю В цьому випадку значно знижується інтенсивність шеюутворення на внутрішніх стінках камери, а отже, не потрібно додаткових енерговитрат при експлуатації До недоліків відомого холодильника відносять незручності при експлуатації, пов'язані зі складністю завантаження і вивантаження холодильника Так, наприклад, для того, щоб дістати продукт, що лежить в нижній частині ХК, необхідно вивантажити всіх продукти, що лежать в верхній частині ХК Окрім незручностей користування це призводить і до втрат холоду при взаємодії охолоджених продуктів і зовнішнього теплого повітря В зв'язку з цим холодильні прилади типу скриня використовують, в основному, для тривалого низькотемпературного зберігання продуктів, коли частота користування невелика Відомий абсорбційний холодильник [3 - про СО 00 00 (О ю 56883 тотип], що містить корпус, поділений теплоізоляційною перегородкою на НТК, розташовану в верхній його частині і виконану в вигляді скрині і холодильну камеру ХК виконану в вигляді шафи і змієвиковий випарник, розташований в об'ємі теплоізоляції корпуса і зв'язаний в тепловому відношенні з НТК і ХК, причому всі огороджуючі конструкції НТК і ХК мають теплоізоляційні покриття До переваг прототипу відносять широкі функціональні можливості (тривале низькотемпературне і холодильне зберігання) при мінімальних експлуатаційних енерговитратах До недоліків прототипу відносять складність конструкції, неремонтопридатність і невеликий об'єм НТК Справді, НТК типу «скриня» в конструкції прототипу виконаної циліндричної форми з навитим випарником і встановлена в верхній частині холодильника Для зручності користування камерою типу «скриня» сумарна висота холодильника не повинна перевищувати одного метру, тобто є жорсткі обмеження по висоті При конструюванні моделей прототипів, що мають в вертикальному перерізі форму, близьку до квадрату, збільшити об'єм НТК можна або за рахунок збільшення діаметру циліндра, або за рахунок збільшення твірної циліндра В першому випадку збільшується ширина і глибина холодильного приладу, які в свою чергу мають нормативні обмеження [4], а в другому зменшується об'єм ХК В основу винаходу поставлена задача створення абсорбційного холодильника з високими споживчими якостями - зручністю користування, широкими функціональними можливостями (тривале низькотемпературне і холодильне зберігання, наявністю неохолоджуваної камери для зберігання посуду, бакалії і т д ) , простотою заміни холодильного агрегату, який вийшов з ладу, мінімальними в своєму класі енерговитратами при експлуатації і низькою ціною Поставлена задача вирішується за рахунок того, що НТК виконана у вигляді прямокутної ємності, при цьому шафа поділена додатковою вертикальною перегородкою на дві камери з окремими дверима - ХК і неохолоджувану а змієвиковий випарник розмішений в об'ємі теплоізоляції задньої стінки корпуса в вертикальній площині Технічний результат, що досягається при реалізації винаходу а) зручність користування, б) широкі функціональні можливості (тривале низькотемпературне і холодильне зберігання, наявність неохолоджуваної камери для зберігання посуду, бакалії і т т ) , в) простота заміни холодильного агрегату, який вийшов з ладу, г) низька ціна Причинно-наслідковий зв'язок між сукупністю істотних ознак винаходу і технічним результатом, що досягається, полягає в наступному Ознаки «НТК виконана в вигляді прямокутної ємності» і «змієвиковий випарник розміщений в об'ємі теплоізоляції задньої стінки корпуса в вертикальній площині» забезпечує простоту заміни, холодильного агрегату, який вийшов з ладу В цьому випадку випарник холодильного агрегату розташується в знімному теплоізольованому блоку, що встановлюється в проймах задніх стінок як НТК, так і ХК Окрім цього зазначені ознаки забезпечують можливість проектування зручних для користувача холодильних приладів з НТК типу «скриня» - їх висота не перевищує одного метру Признак «шафа поділена додатковою вертикальною перегородкою на дві камери з окремими дверима - ХК і неохолоджувану» забезпечує широкі функціональні можливості (тривале низькотемпературне і холодильне зберігання, наявність неохолоджуваної камери для зберігання посуду, бакалії і т д ) Признак «змієвиковий випарник розміщений в об'ємі теплоізоляції задньої стінки корпуса в вертикальній площині» спрощує конструкцію холодильного апарату, що призводить до зниження його ціни Сутність винаходу ілюструється кресленнями На фіг 1 представлений абсорбційний холодильник з НТК типу «скриня», встановленої над ХК і неохолоджуваною камерою (варіант виконання «Н)» - вигляд спереду, двері камер відкриті На фіг 2 представлений абсорбційний холодильник з НТК типу «скриня», встановленої над неохолоджуваною камерою поруч з ХК (варіант виконання - «М)» - вигляд спереду, двері камер відкриті На фіг 3 представлений розріз А-А абсорбційного холодильника варіант виконання - «Н» ((двері камер відкриті) На фіг 4 представлені співпадаючі розрізи ББ і В-В абсорбційного холодильника, ВІДПОВІДНО, В варіантах виконання «Н» і «М» ((двері камер відкриті) Абсорбційний холодильник містить в усіх варіантах виконання корпус 1 з НТК 2, ХК 3 і неохолоджувану камеру 4 Камери 2, 3 і 4 мають двері, ВІДПОВІДНО, 5, 6 і 7 Корпус 1 містить теплоізоляційне покриття НТК 2 і ХК 3 Корпус 8 неохоложуваної камери 4 нетеплоізольований На задній СТІНЦІ корпуса холодильника розміщений холодильний агрегат абсорбційного типу 9 з теплоізольованим блоком 10 Блок 10 встановлений в проймах задніх стінок НТК 2 і ХК 3 і містить змієвиковий випарник 11, розташований в вертикальній площині Тепловий зв'язок випарника 11 з корисним об'ємом ХК 3 здійснюється за допомогою оребреної панелі 12, а з НТК - через задню стінку корпуса (фіг 4) ВІДМІННІСТЬ варіантів виконання «Н» і «М» є тільки в співвідношенні величин корисних об'ємів НТК 2 і ХК З В варіанті «Н» обсяг НТК 2 більше або рівний об'єму ХК 3, а в варіанті «М» - навпаки Абсорбційний холодильник працює наступним чином При включенні холодильного агрегату 9 починається виробництво штучного холоду в змієвиковому випарнику 11 Бо випарник 9 знаходиться в теплоізольованому блоку 10, тобто практично весь отриманий холод йде в НТК 2 і ХК З Початкова ділянка випарника 9 що має мінімальну температур}, встановлюється в зоні НТК 2, 56883 де забезпечує охолоджування на рівні мінус 18 мінус 12°С Кінцева ділянка випарника 9, що має максимальну температуру, встановлюється в зоні ХК З, де забезпечує за допомогою теплосприймаючої панелі 12 охолоджування на рівні 0 5°С Працюючий холодильник завантажується продуктами - тривалого зберігання НТК 2, короткотермінового зберігання - ХК В неохолоджуваному відділенні розташуються продукти, не що вимагають низькотемпературного зберігання (бакалія, випічка і т д ) і посуд Список використаних джерел 1 Лепаев Д А Ремонт бытовых холодильников Справочник 2-е изд перераб и доп -М Легпромбытиздат 1989 2 Малые холодильные установки и холодильный транспорт Справочник - М Пищевая промсть 1978 3 Пат 1825073 Российской Федерации, МКИ F25 В 15/10 Двухкамерный абсорбционный холодильник /В Ф Чернышев, А С Титлов, Г И Овечкин, КГ Смирнов-Васильев, НФ Чикаров и ВХ Демтиров - №4890426/06, Заявл 03 12 90, Действует с 06 06 94 4 ГОСТ 16317-95 (ИСО 5155-83 ИСО 737185, МЭК 335-2-24-84) Приборы холодильные электрические бытовые Общие технические условия -М Изд-во стандартов, 1995 ДСТУ 229593 77777Т77 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 f f ґ •f/
