Абсорбційний холодильник
Номер патенту: 47867
Опубліковано: 15.07.2002
Автори: Тітлов Олександр Сергійович, Захаров Микола Дмитрович, Василів Олег Богданович
Формула / Реферат
Абсорбційний холодильник, що містить теплоізольований корпус з низькотемпературним відділенням у вигляді металевого короба і льодоформи для готування харчового льоду, зв'язані в тепловому відношенні з коробом, який відрізняється тим, що льодоформи зв'язані в тепловому відношенні з зовнішньою бічною поверхнею металевого короба і розташовані в додатковій порожнині в об'ємі теплоізоляційного покриття бічної стінки корпуса, при цьому додаткова порожнина має теплоізольовані дверцята.
Текст

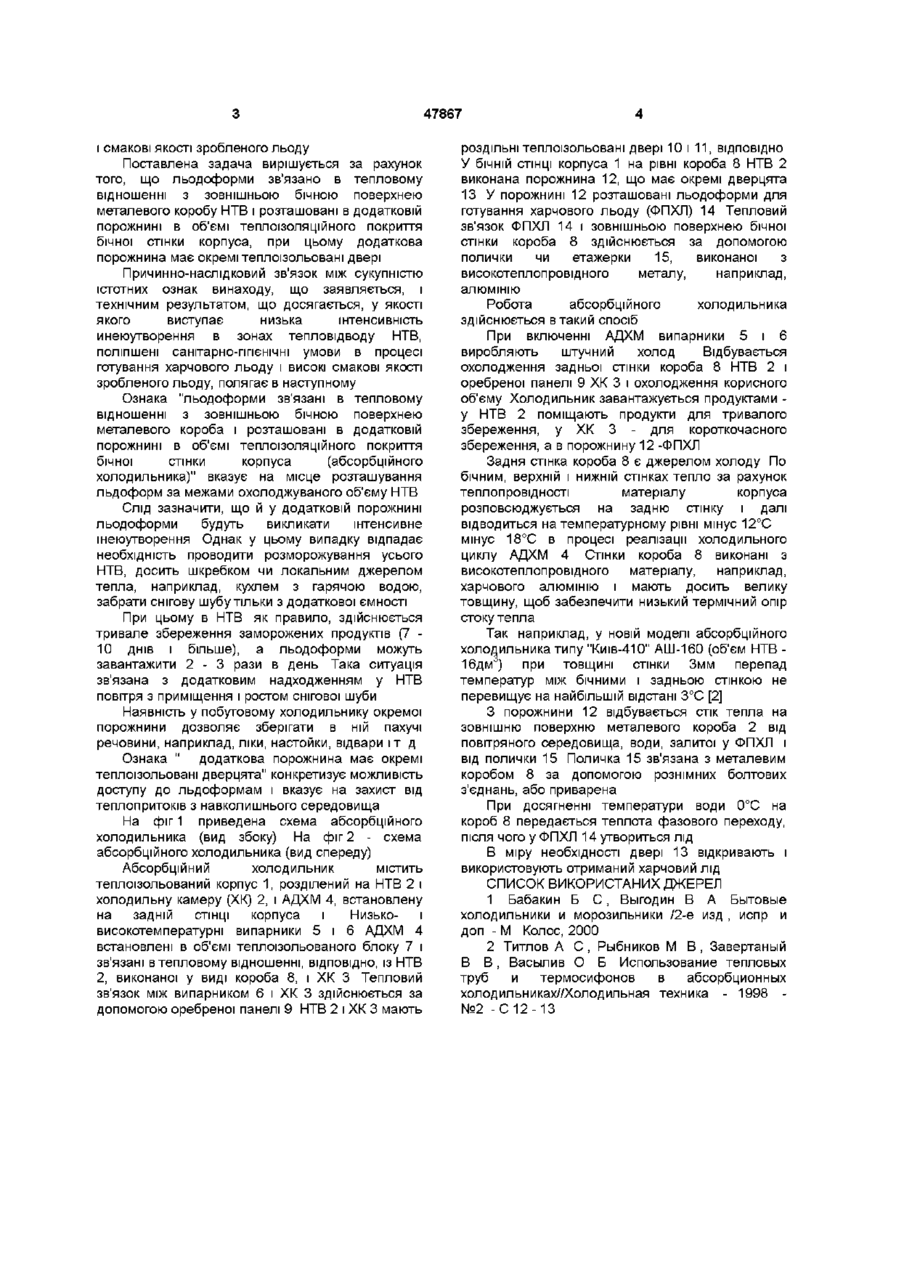

Абсорбційний холодильник, що містить теплоізольований корпус з низькотемпературним відділенням у вигляді металевого короба і льодоформи для готування харчового льоду, зв'язані в тепловому відношенні з коробом, який відрізняється тим, що льодоформи зв'язані в тепловому відношенні з зовнішньою бічною поверхнею металевого короба і розташовані в додатковій порожнині в об'ємі теплоізоляційного покриття бічної стінки корпуса, при цьому додаткова порожнина має теплоізольовані дверцята Винахід відноситься до холодильної техніки, зокрема, до побутових абсорбційних розташовуються в НТВ з температурою не вище мінус 6°С У цьому випадку існує перепад температур у процесі заморожування, що підвищує продуктивність готування харчового льоду Льдоформи мають безпосередній контакт із коробом НТВ, а це знижує термічний опір у процесі відводу тепла й інтенсифікує процес готування харчового льоду Недоліком пристрою-прототипу є низькі експлуатаційні характеристики, обумовлені високою інтенсивністю наростання снігової шуби на внутрішній поверхні короба НТВ через наявність відкритої поверхні води в льодоформах Крім цього в НТВ найчастіше зберігаються неупаковані і немиті продукти (м'ясо, риба і т д) і сусідство їх з льодоформами для харчового льоду не відповідає санітарно-гігієнічним вимогам Слід зазначити і наявність при експлуатації неприємного запаху в холодильнику Харчовий лід здобуває цей запах і стає неприємний при вживанні В основу винаходу поставлена задача створення абсорбційного холодильника, у якому високі експлуатаційні характеристики забезпечуються шляхом виносу льодоформ для готування харчового льоду в окрему порожнину за межі охолоджуваного об'єму зі збереженням існуючого теплового зв'язку, а за рахунок цього знижується інтенсивність інеюутворення в зонах тепловідводу НТВ, поліпшуються санітарноппєнічні умови процесу готування харчового льоду ХОЛОДИЛЬНИКІВ Відомий абсорбційний холодильник [1, с 415 418], що містить тепло ізольовану шафу і льодоформи для готування харчового льоду, розташовані у внутрішньому охолоджуваному об'ємі шафи Недоліком відомої конструкції абсорбційного холодильника є низькі експлуатаційні характеристики, а саме, незначна КІЛЬКІСТЬ виробленого харчового льоду через відносно високу температуру в холодильній камері (0 5°С) і відсутність безпосереднього теплового зв'язку випарника абсорбційно-дифузійної холодильної машини (АДХМ) з льдоформами (ВІДВІД тепла здійснюється через проміжне повітряне середовище), а також інтенсивне зростання снігової шуби на поверхні випарника АДХМ що приводить до росту енергоспоживання при експлуатації У ВІДОМІЙ конструкції льдоформи з відкритою поверхнею води розташовуються в безпосередньо біля випарника АДХМ, що хоча і дозволяє усунути процес виробництва льоду, але і прискорює процес інеюутворення Відомий абсорбційний холодильник [1, с 422 424 - прототип], що містить теплоізольований корпус з низькотемпературним відділенням (НТВ) у виді металевого короба і льдоформи для готування харчового льоду, встановлені в НТВ У конструкцм-прототипі льодоформи 1 (О 00 47867 і смакові якості зробленого льоду Поставлена задача вирішується за рахунок того, що льодоформи зв'язано в тепловому відношенні з зовнішньою бічною поверхнею металевого коробу НТВ і розташовані в додатковій порожнині в об'ємі теплоізоляційного покриття бічної стінки корпуса, при цьому додаткова порожнина має окремі теплоізольовані двері Причинно-наслідковий зв'язок між сукупністю істотних ознак винаходу, що заявляється, і технічним результатом, що досягається, у якості якого виступає низька інтенсивність инеюутворення в зонах тепловідводу НТВ, поліпшені санітарно-гігієнічні умови в процесі готування харчового льоду і високі смакові якості зробленого льоду, полягає в наступному Ознака "льодоформи зв'язані в тепловому відношенні з зовнішньою бічною поверхнею металевого короба і розташовані в додатковій порожнині в об'ємі теплоізоляційного покриття бічної стінки корпуса (абсорбційного холодильника)" вказує на місце розташування льдоформ за межами охолоджуваного об'єму НТВ Слід зазначити, що й у додатковій порожнині льодоформи будуть викликати інтенсивне шеюутворення Однак у цьому випадку відпадає необхідність проводити розморожування усього НТВ, досить шкребком чи локальним джерелом тепла, наприклад, кухлем з гарячою водою, забрати снігову шубу тільки з додаткової ємності При цьому в НТВ як правило, здійснюється тривале збереження заморожених продуктів (7 10 днів і більше), а льодоформи можуть завантажити 2 - 3 рази в день Така ситуація зв'язана з додатковим надходженням у НТВ повітря з приміщення і ростом снігової шуби Наявність у побутовому холодильнику окремої порожнини дозволяє зберігати в ній пахучі речовини, наприклад, ліки, настойки, відвари і т д Ознака " додаткова порожнина має окремі теплоізольовані дверцята" конкретизує можливість доступу до льдоформам і вказує на захист від теплопритоків з навколишнього середовища На фіг 1 приведена схема абсорбційного холодильника (вид збоку) На фіг 2 - схема абсорбційного холодильника (вид спереду) Абсорбційний холодильник містить теплоізольований корпус 1, розділений на НТВ 2 і холодильну камеру (ХК) 2, і АДХМ 4, встановлену на задній СТІНЦІ корпуса і Низько- і високотемпературні випарники 5 і 6 АДХМ 4 встановлені в об'ємі теплоізольованого блоку 7 і зв'язані в тепловому відношенні, ВІДПОВІДНО, ІЗ НТВ 2, виконаної у виді короба 8, і ХК 3 Тепловий зв'язок між випарником 6 і ХК 3 здійснюється за допомогою оребреної панелі 9 НТВ 2 і ХК 3 мають роздільні теплоізольовані двері 10 і 11, ВІДПОВІДНО У бічній СТІНЦІ корпуса 1 на рівні короба 8 НТВ 2 виконана порожнина 12, що має окремі дверцята 13 У порожнині 12 розташовані льодоформи для готування харчового льоду (ФПХЛ) 14 Тепловий зв'язок ФПХЛ 14 і зовнішньою поверхнею бічної стінки короба 8 здійснюється за допомогою полички чи етажерки 15, виконаної з високотеплопровідного металу, наприклад, алюмінію Робота абсорбційного холодильника здійснюється в такий спосіб При включенні АДХМ випарники 5 і 6 виробляють штучний холод Відбувається охолодження задньої стінки короба 8 НТВ 2 і оребреної панелі 9 ХК 3 і охолодження корисного об'єму Холодильник завантажується продуктами у НТВ 2 поміщають продукти для тривалого збереження, у ХК 3 - для короткочасного збереження, а в порожнину 12 -ФПХЛ Задня стінка короба 8 є джерелом холоду По бічним, верхній і нижній стінках тепло за рахунок теплопровідності матеріалу корпуса розповсюджується на задню стінку і далі відводиться на температурному рівні мінус 12°С мінус 18°С в процесі реалізації холодильного циклу АДХМ 4 Стінки короба 8 виконані з високотеплопровідного матеріалу, наприклад, харчового алюмінію і мають досить велику товщину, щоб забезпечити низький термічний опір стоку тепла Так наприклад, у новій моделі абсорбційного холодильника типу "Киів-410" АШ-160 (об'єм НТВ 16дм ) при товщині стінки Змм перепад температур між бічними і задньою стінкою не перевищує на найбільшій відстані 3°С [2] З порожнини 12 відбувається стік тепла на зовнішню поверхню металевого короба 2 від повітряного середовища, води, залитої у ФПХЛ і від полички 15 Поличка 15 зв'язана з металевим коробом 8 за допомогою рознімних болтових з'єднань, або приварена При досягненні температури води 0°С на короб 8 передається теплота фазового переходу, після чого у ФПХЛ 14 утвориться лід В міру необхідності двері 13 відкривають і використовують отриманий харчовий лід СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ 1 Бабакин Б С, Выгодин В А Бытовые холодильники и морозильники /2-е изд , испр и доп - М Колос, 2000 2 Титлов А С , Рыбников М В , Завертаный В В, Васылив О Б Использование тепловых труб и термосифонов в абсорбционных холод ил ьниках//Холод ильная техника - 1998 №2 -С 12-13 3-ІІФ // І "-ЧФ Z 7 47867 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюAbsorptive cooler
Автори англійськоюTitlov Oleksandr Serhiiovych
Назва патенту російськоюАбсорбционный холодильник
Автори російськоюТитлов Александр Сергеевич
МПК / Мітки
МПК: F25B 15/10
Мітки: абсорбційний, холодильник
