Алгоритмічний перетворювач

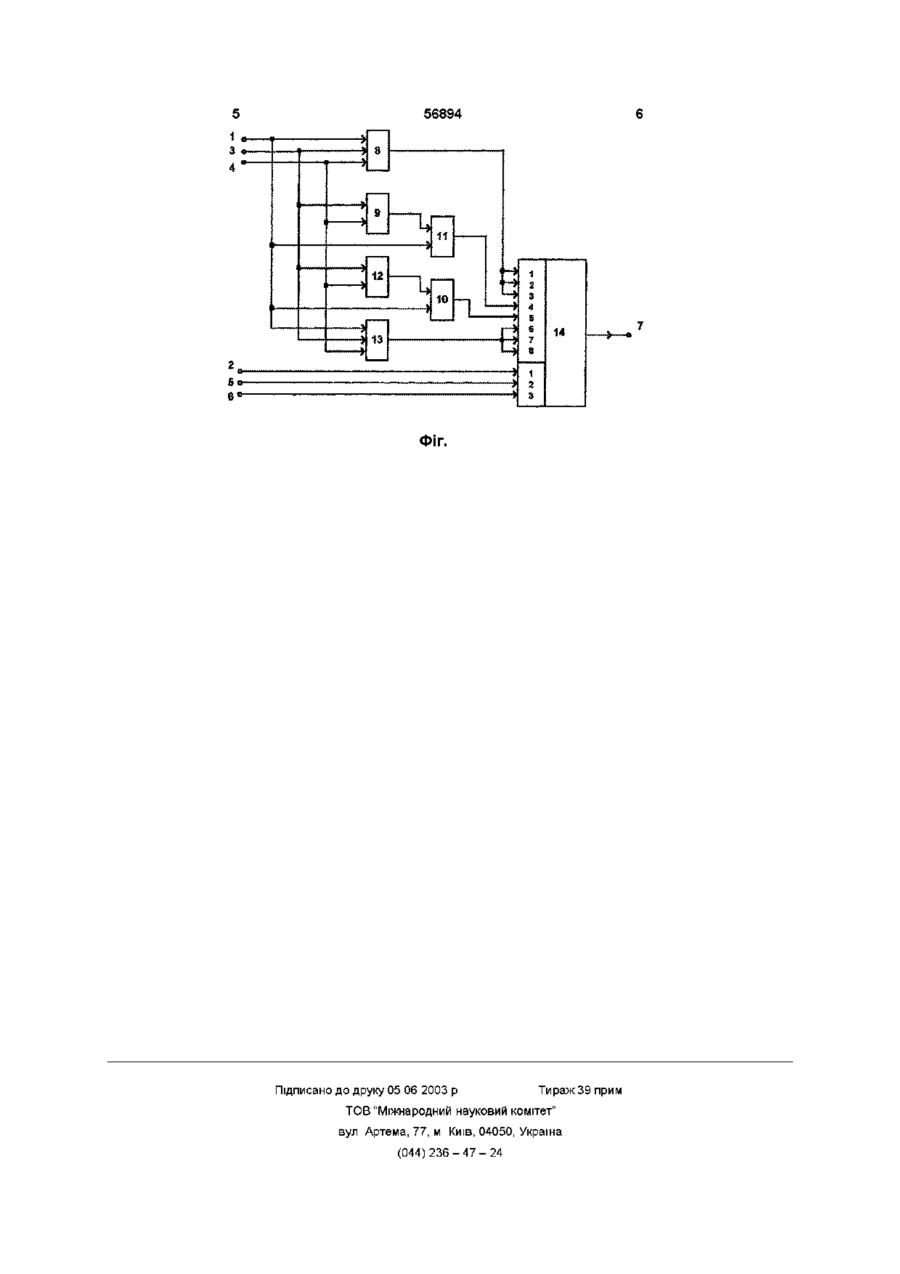

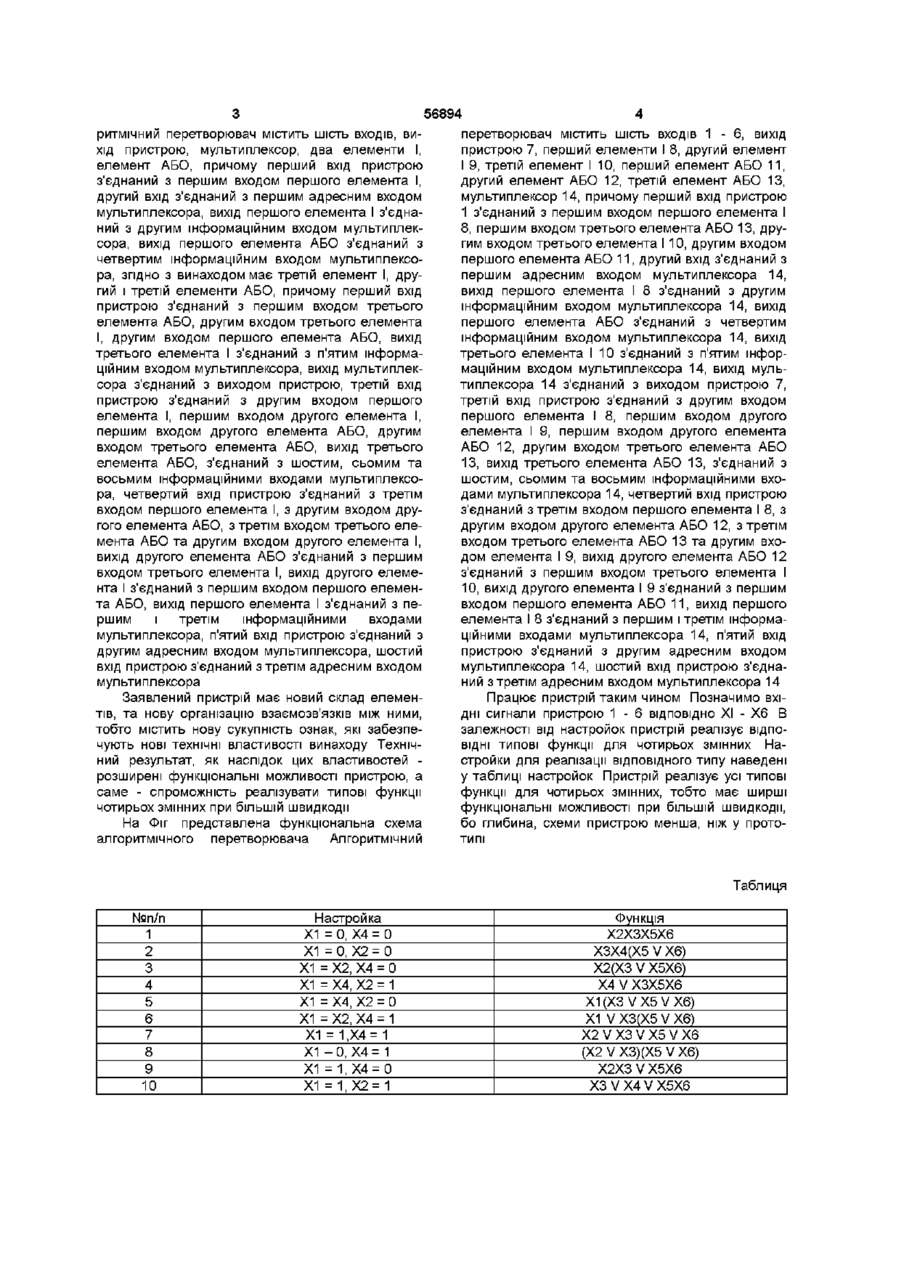

Алгоритмічний перетворювач, що містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід пристрою з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, який відрізняється тим, що додатково містить третій елемент І, другий і третій елементи АБО, причому перший вхід пристрою з'єднаний з першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, вихід третього елемента І з'єднаний з п'ятим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, вихід третього елемента АБО з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом другого елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з першим і третім інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора Винахід відноситься до обчислювальної техніки і призначений для реалізації заданої множини функцій за допомогою настройок Відомий пристрій для логічної обробки інформації, що містить ВХІДНІ шини коефіцієнтів рівняння, вхідну шину правої частини рівняння, шину результату, двійковий лічильник, групи з першої по n-ну елементів І, операційний пристрій, блок порівняння, тригер, два елементи НІ, два індикатори, генератор імпульсів, два елементи І, суматори по модулю 2, виходи операційного пристрою, елементи РІВНОЗНАЧНІСТЬ [а с СРСР №1262519, кл G06F15/20,1985p] Недоліком відомого пристрою є обмежені функціональні можливості Найбільш близьким по технічній суті і результату, що досягається є многофункцюнальний логічний модуль [а с СРСР №1310800, кл G 06 F 7/00, опубл 1987р], що містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І, з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора Недоліком відомого пристрою є обмежені функціональні можливості, бо він реалізує типові функції тільки для трьох змінних та низька швидкодія В основу винаходу поставлена задача вдосконалення алгоритмічного перетворювача шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме - спроможність реалізувати типові функції чотирьох змінних при більшій швидкодії Поставлена задача вирішується тим, що алго 00 (О ю 56894 ритмічний перетворювач містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора, згідно з винаходом має третій елемент І, другий і третій елементи АБО, причому перший вхід пристрою з'єднаний з першим входом третього елемента АБО, другим входом третього елемента І, другим входом першого елемента АБО, вихід третього елемента І з'єднаний з п'ятим інформаційним входом мультиплексора, вихід мультиплексора з'єднаний з виходом пристрою, третій вхід пристрою з'єднаний з другим входом першого елемента І, першим входом другого елемента І, першим входом другого елемента АБО, другим входом третього елемента АБО, вихід третього елемента АБО, з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора, четвертий вхід пристрою з'єднаний з третім входом першого елемента І, з другим входом другого елемента АБО, з третім входом третього елемента АБО та другим входом другого елемента І, вихід другого елемента АБО з'єднаний з першим входом третього елемента І, вихід другого елемента І з'єднаний з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з першим і третім інформаційними входами мультиплексора, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей розширені функціональні можливості пристрою, а саме - спроможність реалізувати типові функції чотирьох змінних при більшій швидкодії На Фіг представлена функціональна схема алгоритмічного перетворювача Алгоритмічний перетворювач містить шість входів 1 - 6, вихід пристрою 7, перший елементи І 8, другий елемент І 9, третій елемент І 10, перший елемент АБО 11, другий елемент АБО 12, третій елемент АБО 13, мультиплексор 14, причому перший вхід пристрою 1 з'єднаний з першим входом першого елемента І 8, першим входом третього елемента АБО 13, другим входом третього елемента І 10, другим входом першого елемента АБО 11, другий вхід з'єднаний з першим адресним входом мультиплексора 14, вихід першого елемента І 8 з'єднаний з другим інформаційним входом мультиплексора 14, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора 14, вихід третього елемента І 10 з'єднаний з п'ятим інформаційним входом мультиплексора 14, вихід мультиплексора 14 з'єднаний з виходом пристрою 7, третій вхід пристрою з'єднаний з другим входом першого елемента І 8, першим входом другого елемента І 9, першим входом другого елемента АБО 12, другим входом третього елемента АБО 13, вихід третього елемента АБО 13, з'єднаний з шостим, сьомим та восьмим інформаційними входами мультиплексора 14, четвертий вхід пристрою з'єднаний з третім входом першого елемента І 8, з другим входом другого елемента АБО 12, з третім входом третього елемента АБО 13 та другим входом елемента І 9, вихід другого елемента АБО 12 з'єднаний з першим входом третього елемента І 10, вихід другого елемента І 9 з'єднаний з першим входом першого елемента АБО 11, вихід першого елемента І 8 з'єднаний з першим і третім інформаційними входами мультиплексора 14, п'ятий вхід пристрою з'єднаний з другим адресним входом мультиплексора 14, шостий вхід пристрою з'єднаний з третім адресним входом мультиплексора 14 Працює пристрій таким чином Позначимо ВХІДНІ сигнали пристрою 1 - 6 ВІДПОВІДНО XI - Х6 В залежності від настройок пристрій реалізує ВІДПОВІДНІ ТИПОВІ функції для чотирьох змінних Настройки для реалізації ВІДПОВІДНОГО типу наведені у таблиці настройок Пристрій реалізує усі типові функції для чотирьох змінних, тобто має ширші функціональні можливості при більшій швидкодії, бо глибина, схеми пристрою менша, ніж у прототипі Таблиця №п/п 1 2 3 4 5 6 7 8 9 10 Настройка Х1 = 0, Х4 = 0 Х1 = 0, Х2 = 0 Х1 = Х2, Х4 = 0 Х1 = Х4, Х2 = 1 Х1 = Х4, Х2 = 0 Х1 = Х2, Х4 = 1 Х1 = 1 ,Х4 = 1 Х1 - 0, Х4 = 1 Х1 = 1, Х4 = 0 Х1 = 1, Х2 = 1 Функція Х2ХЗХ5Х6 ХЗХ4(Х5 V Х6) Х2(ХЗ V Х5Х6) Х4 V ХЗХ5Х6 Х1 (ХЗ V Х5 V Х6) Х1 V ХЗ(Х5 V Х6) Х2 V ХЗ V Х5 V Х6 (X2VX3)(X5VX6) Х2ХЗ V Х5Х6 ХЗ V Х4 V Х5Х6 56894 1 8 4 ° 9 1 1 1 2 u 1 0 • 1 и L —_^ _ ГІ 3 Л г 3 4 s 6 7 8 14 1 2 3 2 6 -» -» -l A ° ФІГ. Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
