Металеве арочне податливе кріплення
Номер патенту: 57017
Опубліковано: 10.02.2011
Автори: Рємізов Олексій Валерійович, Штанько Леонід Андрійович
Формула / Реферат
Металеве арочне податливе кріплення, що містить верхняк і бічні стійки, з'єднані між собою внапустку вузлами податливості, що складаються зі скоби, охоплюючої верхняк і стійку, планки і гайок, яка відрізняється тим, що на бічних стійках жорстко закріплені фіксатори з можливістю упору обох кінців верхняка.
Текст

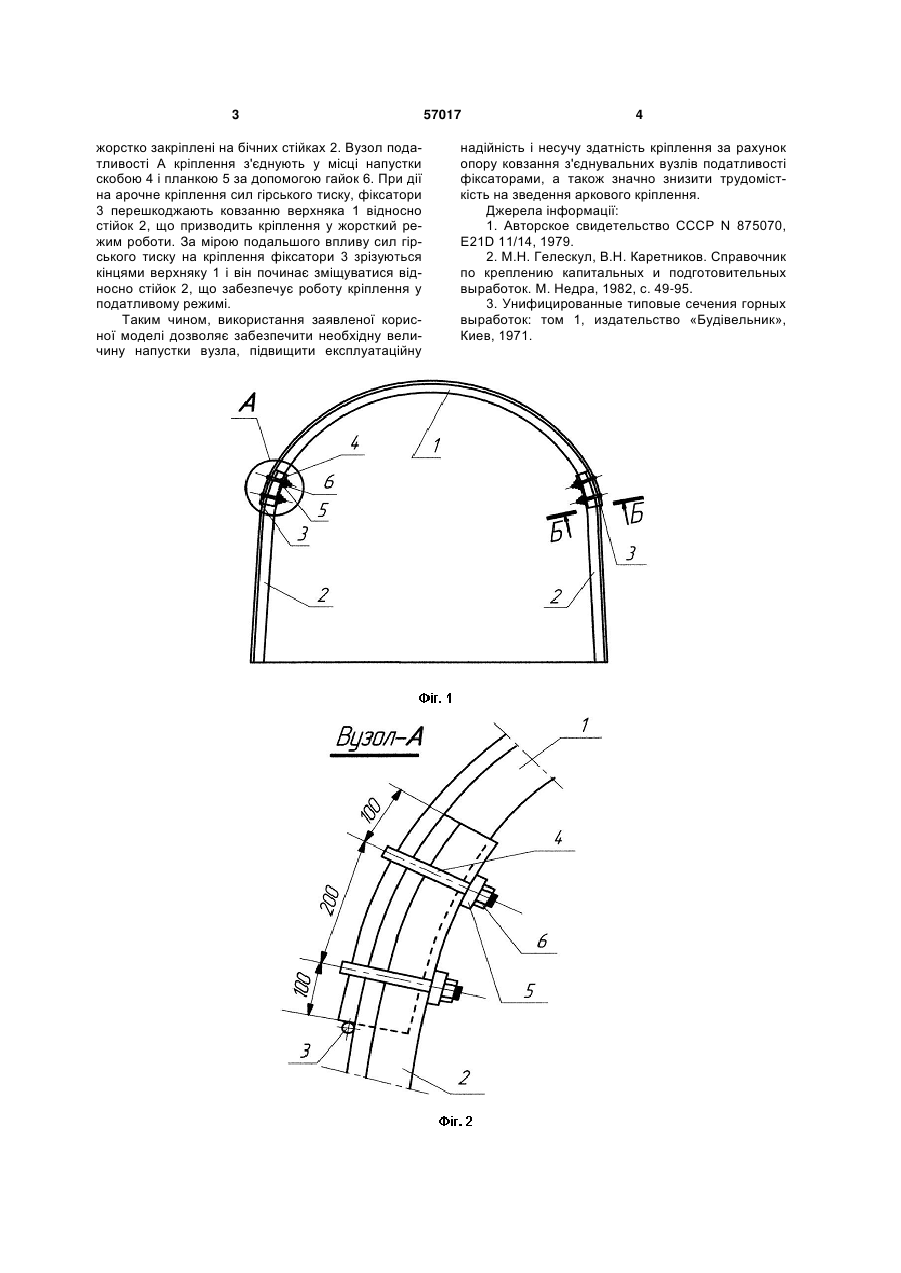

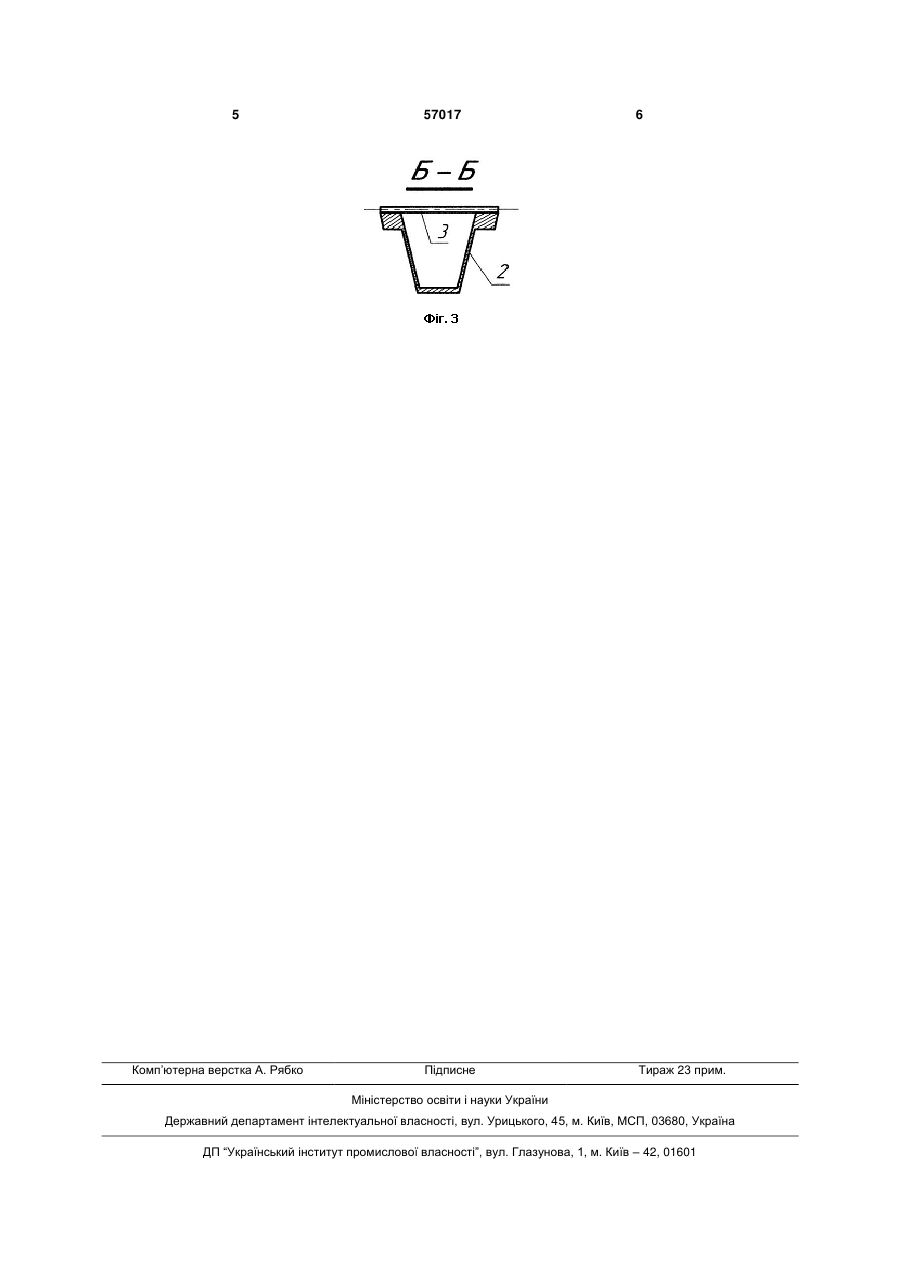

Металеве арочне податливе кріплення, що містить верхняк і бічні стійки, з'єднані між собою внапустку вузлами податливості, що складаються зі скоби, охоплюючої верхняк і стійку, планки і гайок, яке відрізняється тим, що на бічних стійках жорстко закріплені фіксатори з можливістю упору обох кінців верхняка. (19) (21) u201007487 (22) 15.06.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ШТАНЬКО ЛЕОНІД АНДРІЙОВИЧ, РЄМІЗОВ ОЛЕКСІЙ ВАЛЕРІЙОВИЧ (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 жорстко закріплені на бічних стійках 2. Вузол податливості А кріплення з'єднують у місці напустки скобою 4 і планкою 5 за допомогою гайок 6. При дії на арочне кріплення сил гірського тиску, фіксатори 3 перешкоджають ковзанню верхняка 1 відносно стійок 2, що призводить кріплення у жорсткий режим роботи. За мірою подальшого впливу сил гірського тиску на кріплення фіксатори 3 зрізуються кінцями верхняку 1 і він починає зміщуватися відносно стійок 2, що забезпечує роботу кріплення у податливому режимі. Таким чином, використання заявленої корисної моделі дозволяє забезпечити необхідну величину напустки вузла, підвищити експлуатаційну 57017 4 надійність і несучу здатність кріплення за рахунок опору ковзання з'єднувальних вузлів податливості фіксаторами, а також значно знизити трудомісткість на зведення аркового кріплення. Джерела інформації: 1. Авторское свидетельство СССР N 875070, Е21D 11/14, 1979. 2. М.Н. Гелескул, В.Н. Каретников. Справочник по креплению капитальных и подготовительных выработок. М. Недра, 1982, с. 49-95. 3. Унифицированные типовые сечения горных выработок: том 1, издательство «Будівельник», Киев, 1971. 5 Комп’ютерна верстка А. Рябко 57017 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal arch yielding support
Автори англійськоюShtan’ko Leonid Andriiovych, Remizov Oleksii Valeriiovych
Назва патенту російськоюМеталлическая арочная податливая крепь
Автори російськоюШтанько Леонид Андреевич, Ремизов Алексей Валериевич
МПК / Мітки
МПК: E21D 11/14
Мітки: арочне, кріплення, податливе, металеве
