Робоче обладнання бульдозера

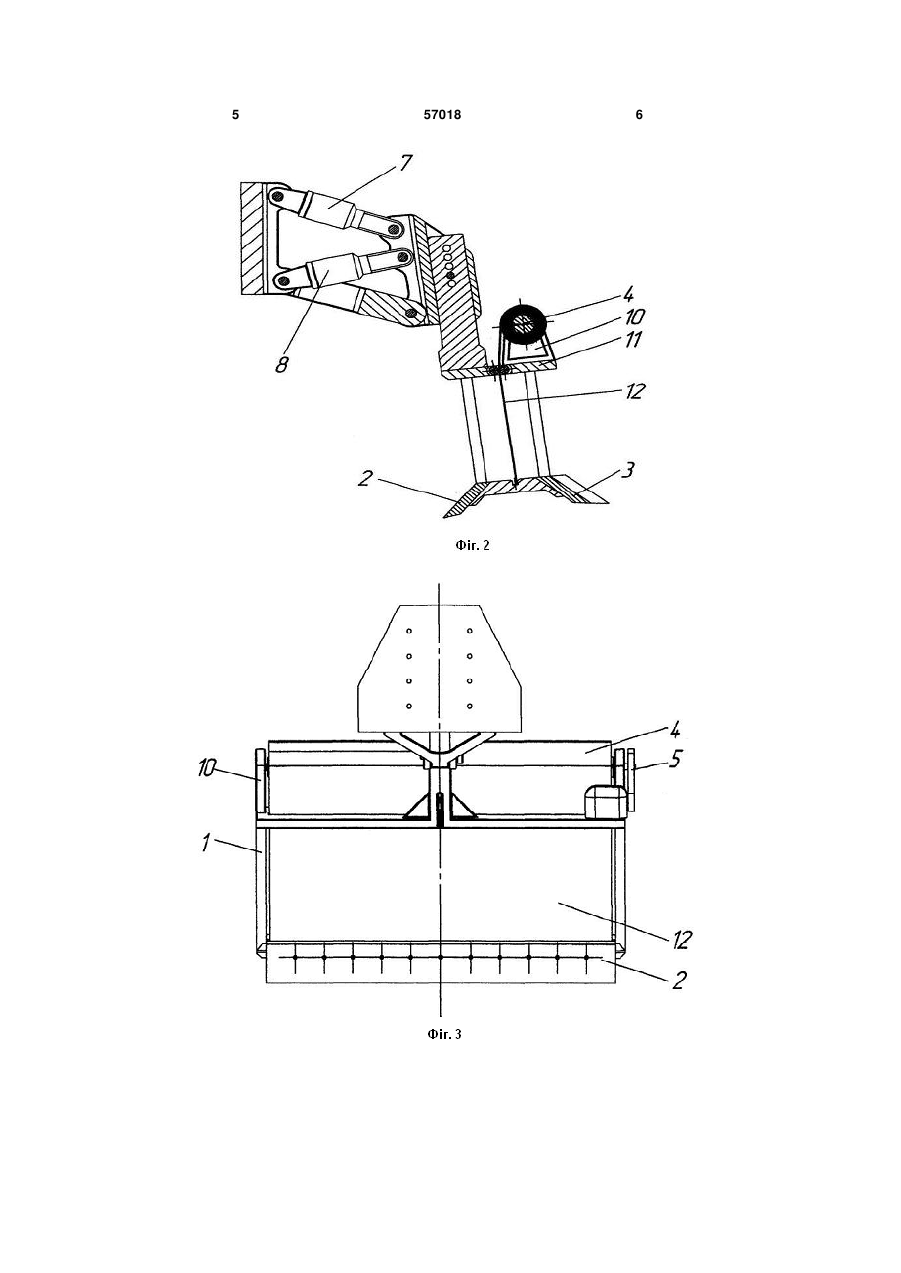

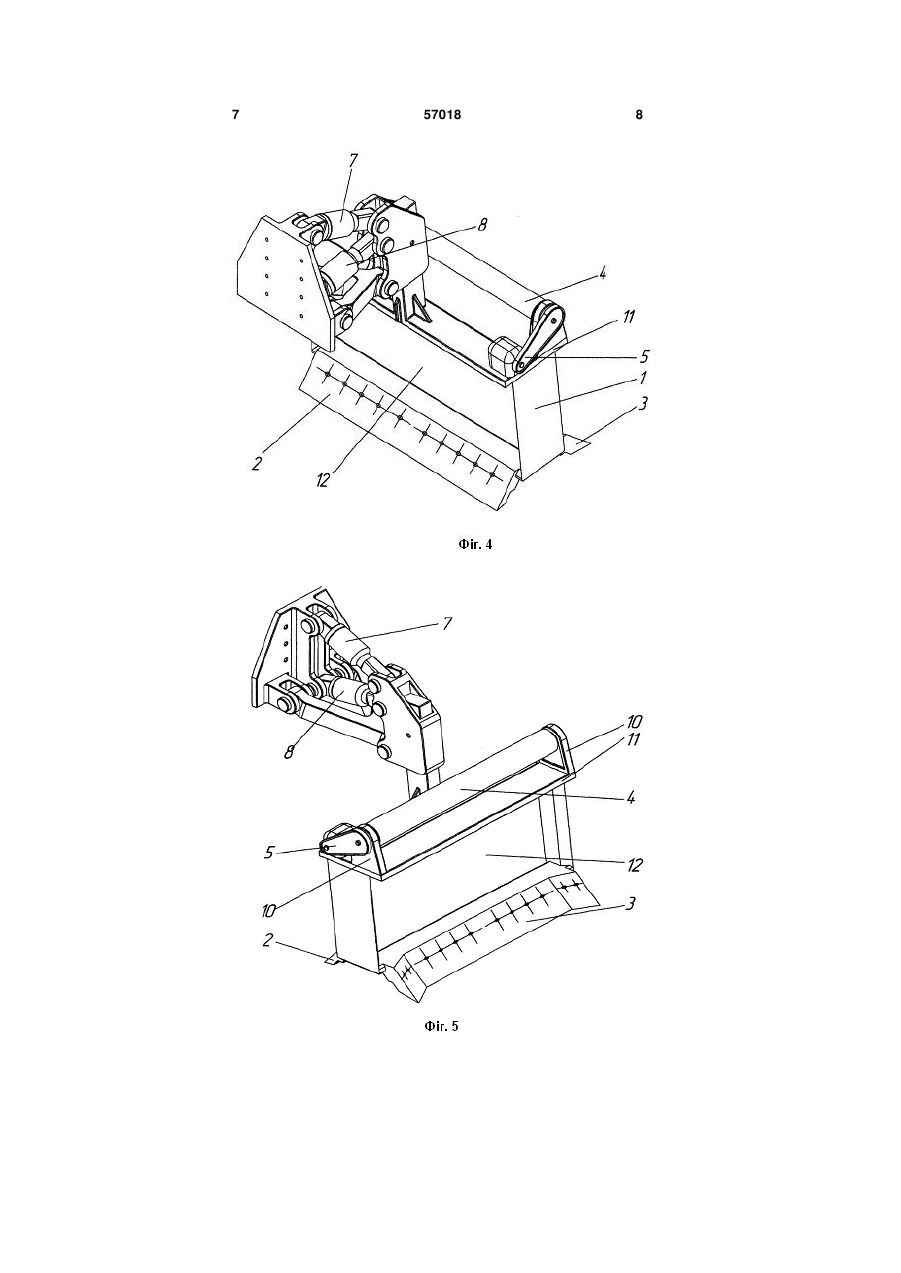

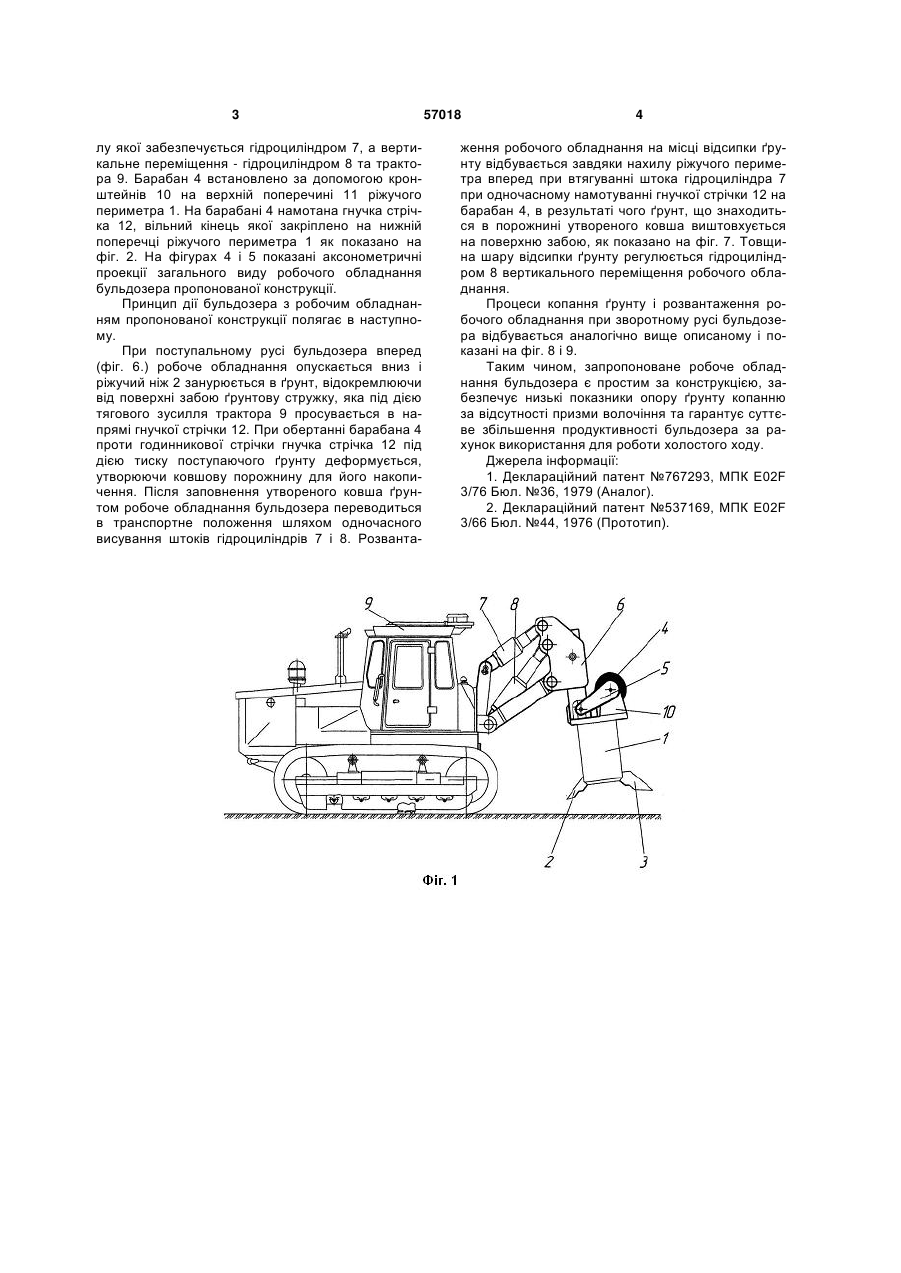

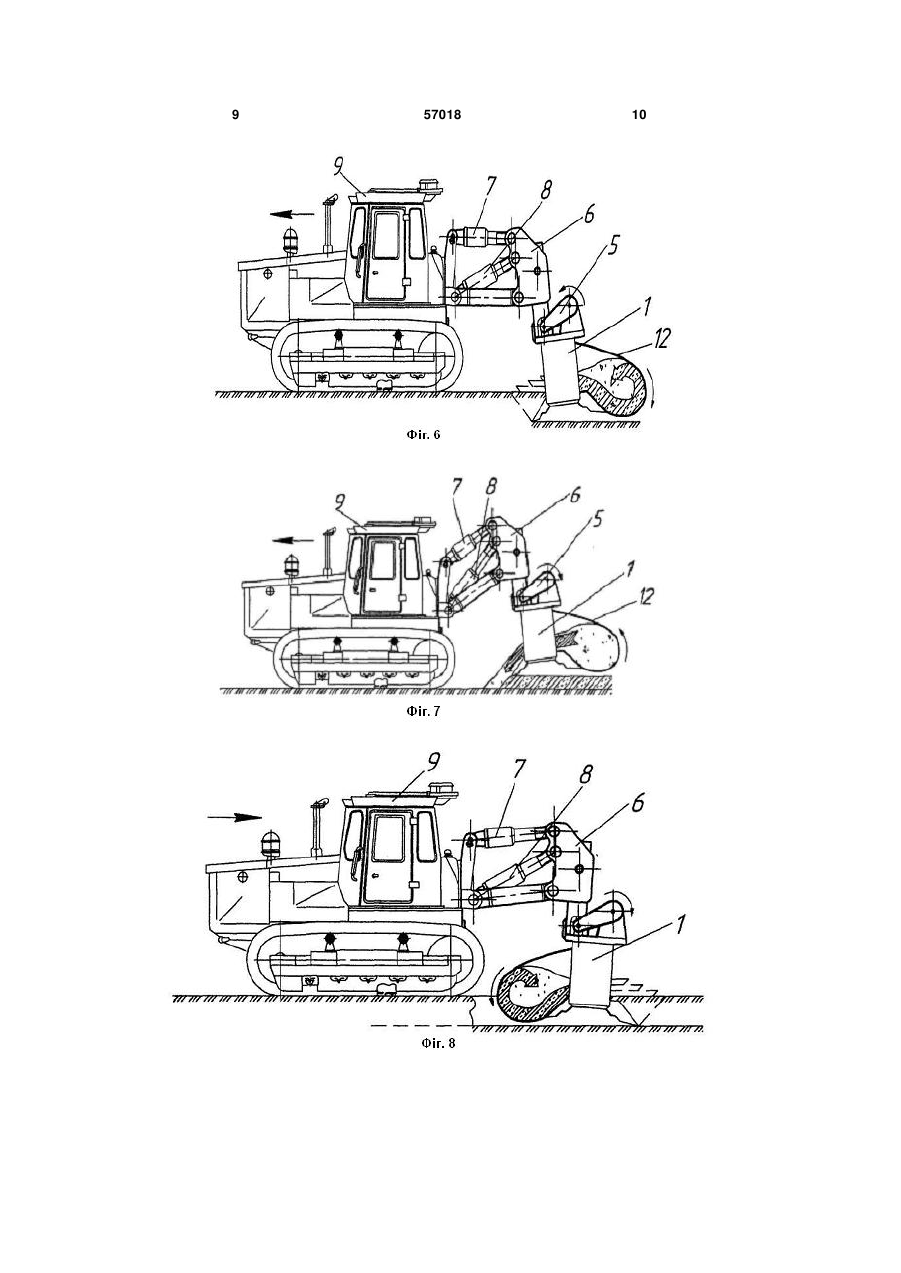

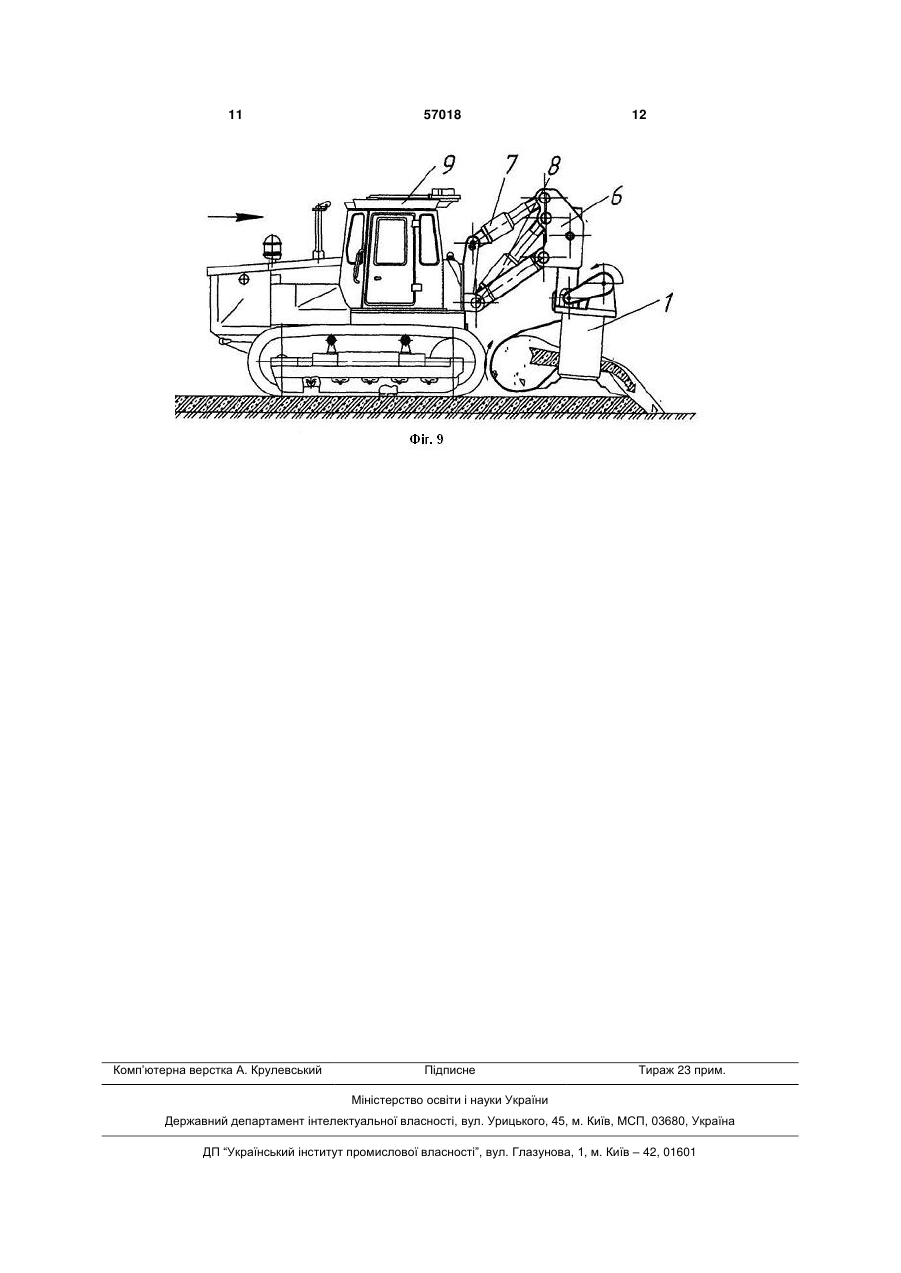

Робоче обладнання бульдозера, що містить відвальну поверхню та раму, яке відрізняється тим, що рама виконана у вигляді двостороннього ріжучого периметра з відвальною поверхнею, що являє собою гнучку стрічку, намотану на привідний барабан, який за допомогою кронштейнів встановлений на верхній поперечині периметра, при цьому вільний кінець гнучкої стрічки жорстко закріплений на нижній поперечині периметра. (19) (21) u201007564 (22) 17.06.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ДЕРЕВ'ЯНЧУК МИХАЙЛО ІВАНОВИЧ, ДАХНО ОЛЕГ ОЛЕКСАНДРОВИЧ, СПІЛЬНИК МИХАЙЛО АНАТОЛІЙОВИЧ (73) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ДЕРЕВ'ЯНЧУК МИХАЙЛО ІВАНОВИЧ, ДАХНО ОЛЕГ ОЛЕКСАНД 3 лу якої забезпечується гідроциліндром 7, а вертикальне переміщення - гідроциліндром 8 та трактора 9. Барабан 4 встановлено за допомогою кронштейнів 10 на верхній поперечині 11 ріжучого периметра 1. На барабані 4 намотана гнучка стрічка 12, вільний кінець якої закріплено на нижній поперечці ріжучого периметра 1 як показано на фіг. 2. На фігурах 4 і 5 показані аксонометричні проекції загального виду робочого обладнання бульдозера пропонованої конструкції. Принцип дії бульдозера з робочим обладнанням пропонованої конструкції полягає в наступному. При поступальному русі бульдозера вперед (фіг. 6.) робоче обладнання опускається вниз і ріжучий ніж 2 занурюється в ґрунт, відокремлюючи від поверхні забою ґрунтову стружку, яка під дією тягового зусилля трактора 9 просувається в напрямі гнучкої стрічки 12. При обертанні барабана 4 проти годинникової стрічки гнучка стрічка 12 під дією тиску поступаючого ґрунту деформується, утворюючи ковшову порожнину для його накопичення. Після заповнення утвореного ковша ґрунтом робоче обладнання бульдозера переводиться в транспортне положення шляхом одночасного висування штоків гідроциліндрів 7 і 8. Розванта 57018 4 ження робочого обладнання на місці відсипки ґрунту відбувається завдяки нахилу ріжучого периметра вперед при втягуванні штока гідроциліндра 7 при одночасному намотуванні гнучкої стрічки 12 на барабан 4, в результаті чого ґрунт, що знаходиться в порожнині утвореного ковша виштовхується на поверхню забою, як показано на фіг. 7. Товщина шару відсипки ґрунту регулюється гідроциліндром 8 вертикального переміщення робочого обладнання. Процеси копання ґрунту і розвантаження робочого обладнання при зворотному русі бульдозера відбувається аналогічно вище описаному і показані на фіг. 8 і 9. Таким чином, запропоноване робоче обладнання бульдозера є простим за конструкцією, забезпечує низькі показники опору ґрунту копанню за відсутності призми волочіння та гарантує суттєве збільшення продуктивності бульдозера за рахунок використання для роботи холостого ходу. Джерела інформації: 1. Деклараційний патент №767293, МПК E02F 3/76 Бюл. №36, 1979 (Аналог). 2. Деклараційний патент №537169, МПК E02F 3/66 Бюл. №44, 1976 (Прототип). 5 57018 6 7 57018 8 9 57018 10 11 Комп’ютерна верстка А. Крулевський 57018 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
