Установка для імпульсно-резонансної дії на свердловину і продуктивний пласт

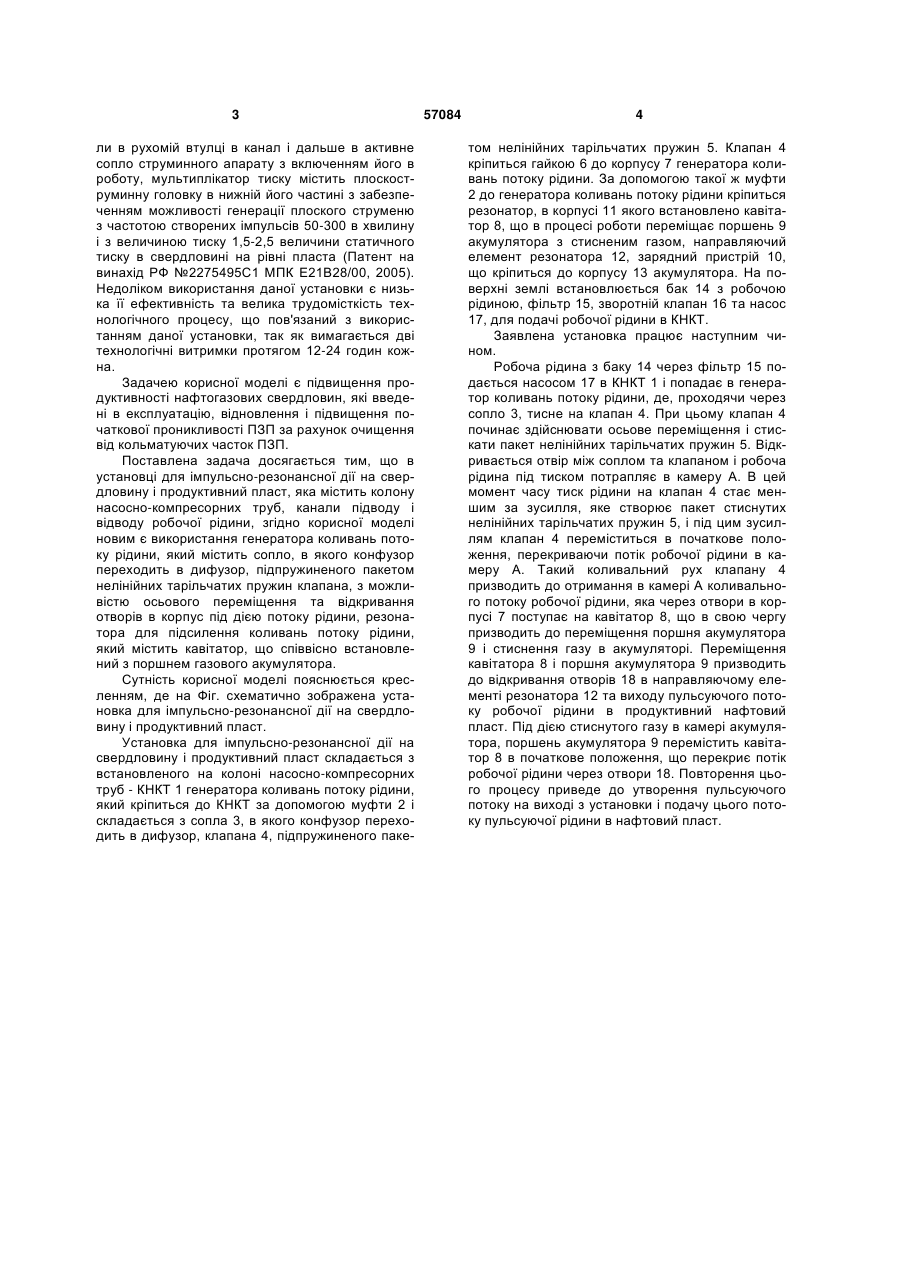

Установка для імпульсно-резонансної дії на свердловину і продуктивний пласт, що містить 3 ли в рухомій втулці в канал і дальше в активне сопло струминного апарату з включенням його в роботу, мультиплікатор тиску містить плоскоструминну головку в нижній його частині з забезпеченням можливості генерації плоского струменю з частотою створених імпульсів 50-300 в хвилину і з величиною тиску 1,5-2,5 величини статичного тиску в свердловині на рівні пласта (Патент на винахід РФ №2275495С1 МПК Е21В28/00, 2005). Недоліком використання даної установки є низька її ефективність та велика трудомісткість технологічного процесу, що пов'язаний з використанням даної установки, так як вимагається дві технологічні витримки протягом 12-24 годин кожна. Задачею корисної моделі є підвищення продуктивності нафтогазових свердловин, які введені в експлуатацію, відновлення і підвищення початкової проникливості ПЗП за рахунок очищення від кольматуючих часток ПЗП. Поставлена задача досягається тим, що в установці для імпульсно-резонансної дії на свердловину і продуктивний пласт, яка містить колону насосно-компресорних труб, канали підводу і відводу робочої рідини, згідно корисної моделі новим є використання генератора коливань потоку рідини, який містить сопло, в якого конфузор переходить в дифузор, підпружиненого пакетом нелінійних тарільчатих пружин клапана, з можливістю осьового переміщення та відкривання отворів в корпус під дією потоку рідини, резонатора для підсилення коливань потоку рідини, який містить кавітатор, що співвісно встановлений з поршнем газового акумулятора. Сутність корисної моделі пояснюється кресленням, де на Фіг. схематично зображена установка для імпульсно-резонансної дії на свердловину і продуктивний пласт. Установка для імпульсно-резонансної дії на свердловину і продуктивний пласт складається з встановленого на колоні насосно-компресорних труб - КНКТ 1 генератора коливань потоку рідини, який кріпиться до КНКТ за допомогою муфти 2 і складається з сопла 3, в якого конфузор переходить в дифузор, клапана 4, підпружиненого паке 57084 4 том нелінійних тарільчатих пружин 5. Клапан 4 кріпиться гайкою 6 до корпусу 7 генератора коливань потоку рідини. За допомогою такої ж муфти 2 до генератора коливань потоку рідини кріпиться резонатор, в корпусі 11 якого встановлено кавітатор 8, що в процесі роботи переміщає поршень 9 акумулятора з стисненим газом, направляючий елемент резонатора 12, зарядний пристрій 10, що кріпиться до корпусу 13 акумулятора. На поверхні землі встановлюється бак 14 з робочою рідиною, фільтр 15, зворотній клапан 16 та насос 17, для подачі робочої рідини в КНКТ. Заявлена установка працює наступним чином. Робоча рідина з баку 14 через фільтр 15 подається насосом 17 в КНКТ 1 і попадає в генератор коливань потоку рідини, де, проходячи через сопло 3, тисне на клапан 4. При цьому клапан 4 починає здійснювати осьове переміщення і стискати пакет нелінійних тарільчатих пружин 5. Відкривається отвір між соплом та клапаном і робоча рідина під тиском потрапляє в камеру А. В цей момент часу тиск рідини на клапан 4 стає меншим за зусилля, яке створює пакет стиснутих нелінійних тарільчатих пружин 5, і під цим зусиллям клапан 4 переміститься в початкове положення, перекриваючи потік робочої рідини в камеру А. Такий коливальний рух клапану 4 призводить до отримання в камері А коливального потоку робочої рідини, яка через отвори в корпусі 7 поступає на кавітатор 8, що в свою чергу призводить до переміщення поршня акумулятора 9 і стиснення газу в акумуляторі. Переміщення кавітатора 8 і поршня акумулятора 9 призводить до відкривання отворів 18 в направляючому елементі резонатора 12 та виходу пульсуючого потоку робочої рідини в продуктивний нафтовий пласт. Під дією стиснутого газу в камері акумулятора, поршень акумулятора 9 перемістить кавітатор 8 в початкове положення, що перекриє потік робочої рідини через отвори 18. Повторення цього процесу приведе до утворення пульсуючого потоку на виході з установки і подачу цього потоку пульсуючої рідини в нафтовий пласт. 5 Комп’ютерна верстка Н. Лиcенко 57084 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
