Пристрій для дії на пласт

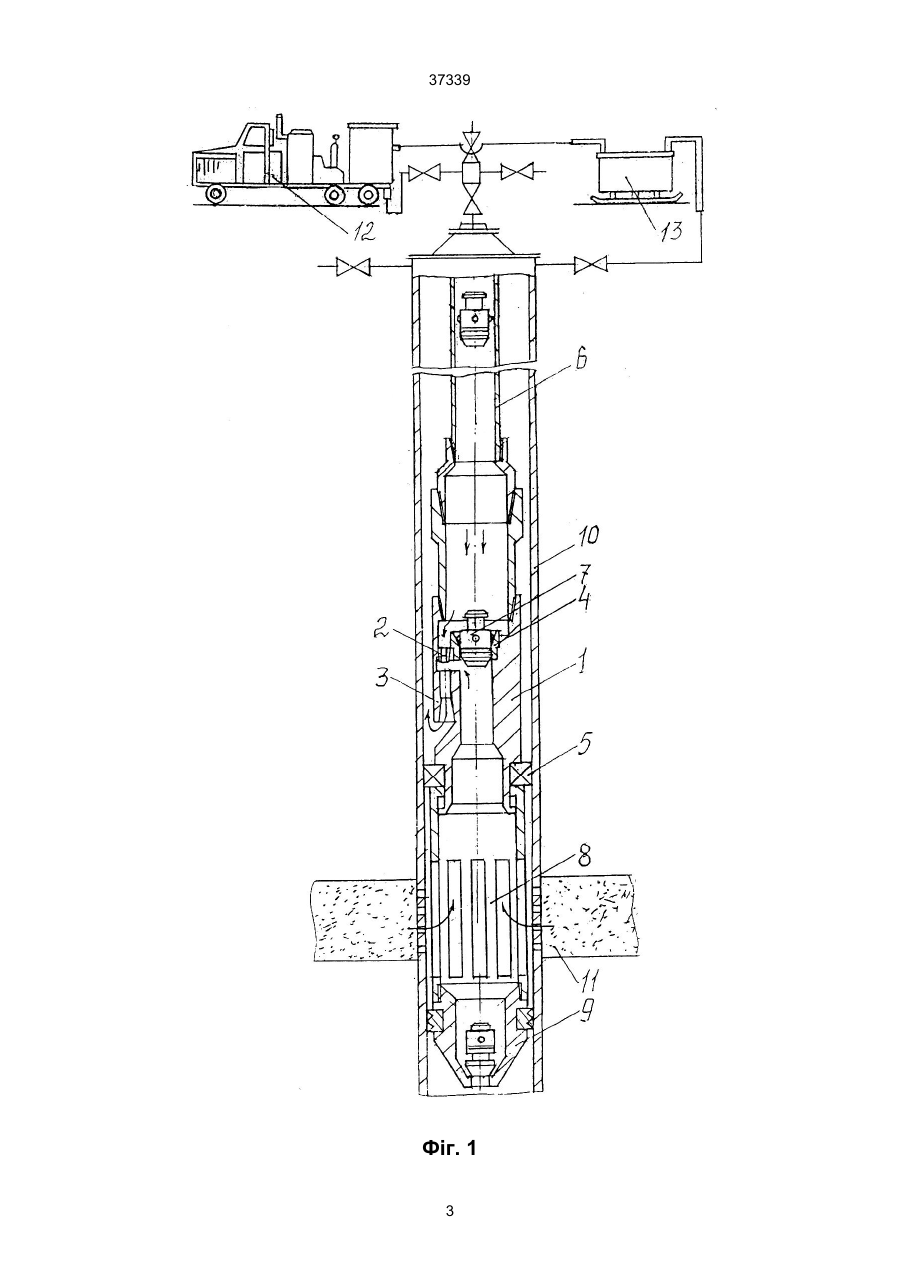

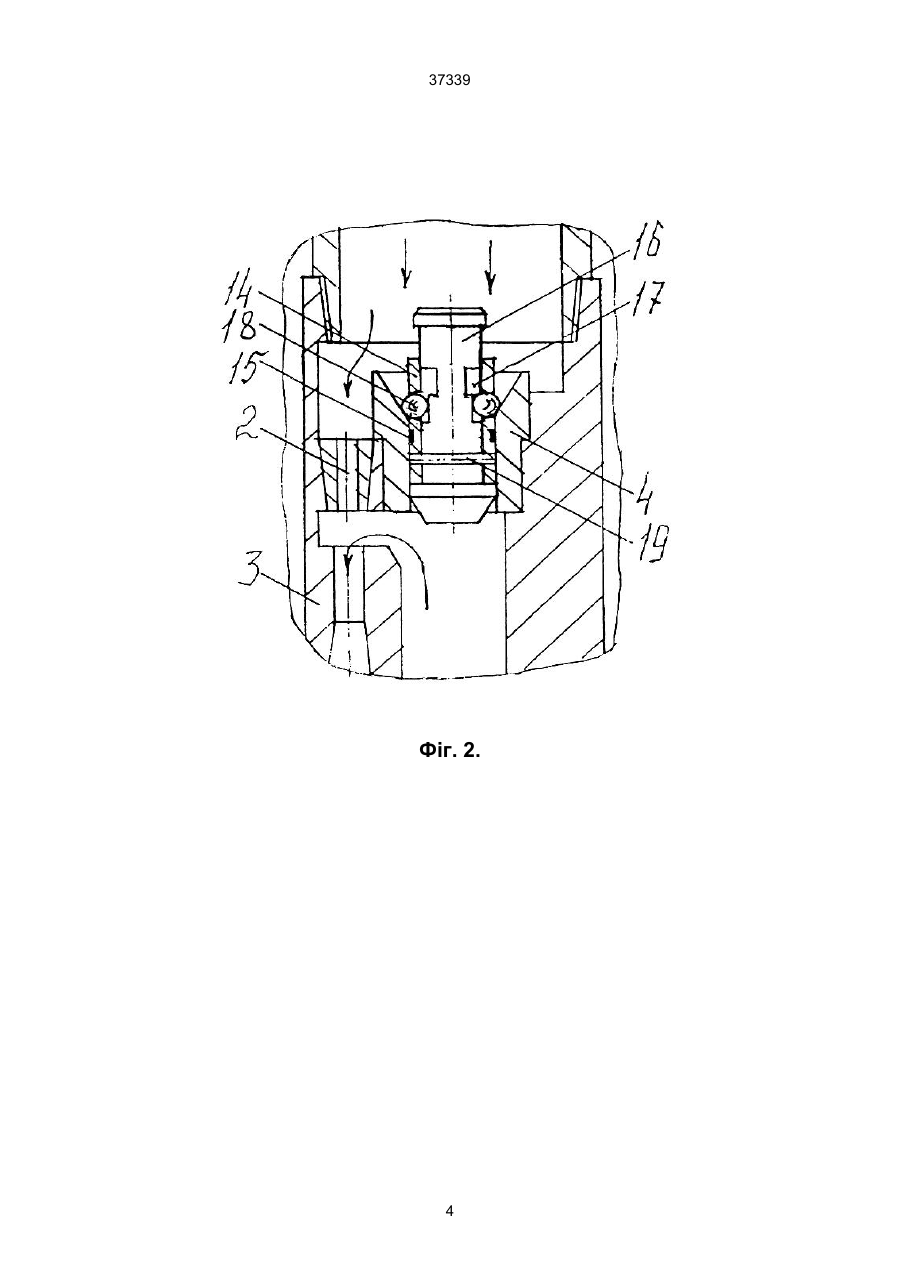

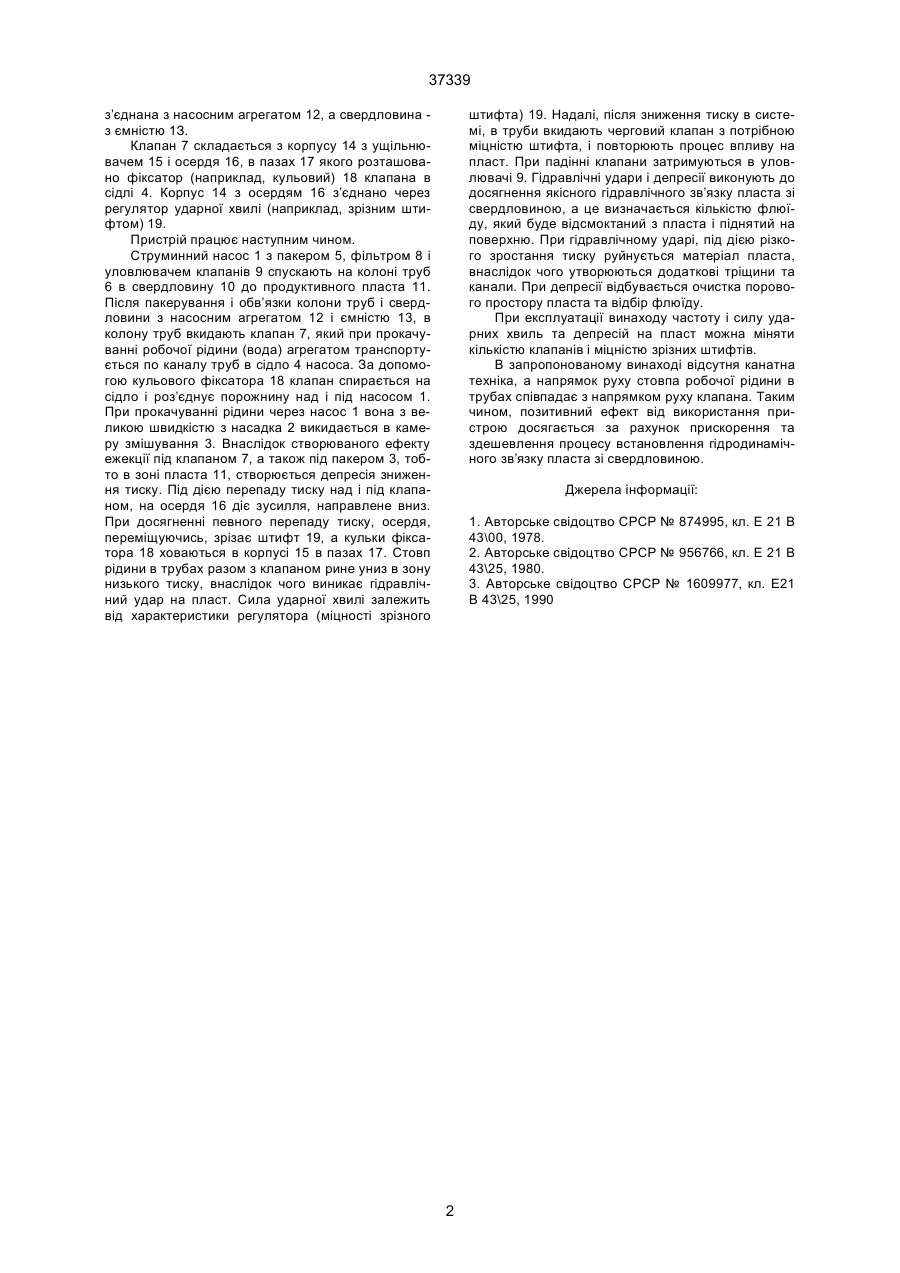

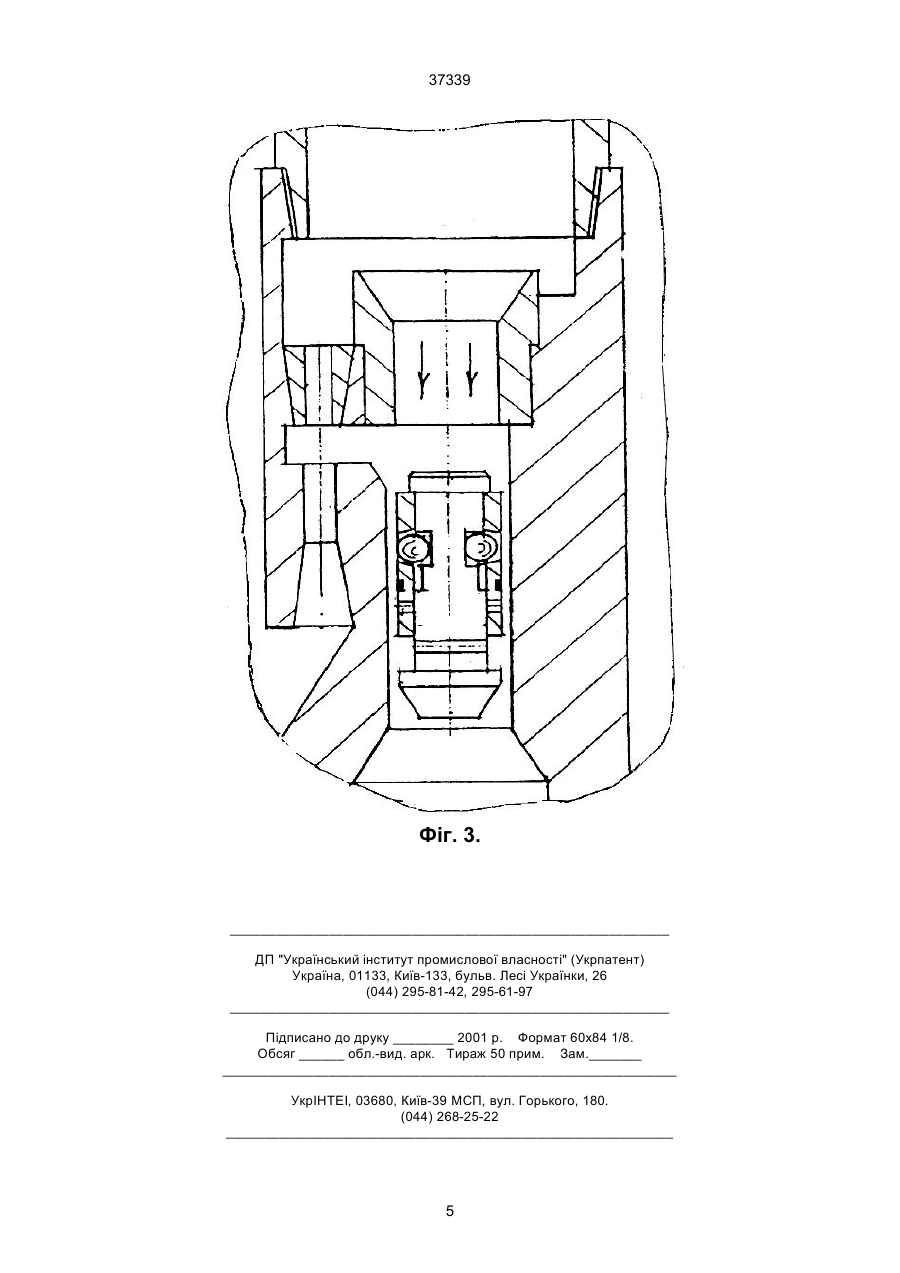

Пристрій для дії на пласт, що складається з колони труб, пакера і струминного насосу з сідлом і клапаном, який відрізняється тим, що клапан має корпус і рухоме осердя, в пазах якого розташовано фіксатор (наприклад, кульовий), а корпус з осердям з’єднаний через регулятор ударної хвилі (наприклад, зрізним штифтом). (19) (21) 98020659 (22) 06.02.1998 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Храбатин Мирон Григорович (73) Храбатин Мирон Григорович 37339 з’єднана з насосним агрегатом 12, а свердловина з ємністю 1З. Клапан 7 складається з корпусу 14 з ущільнювачем 15 і осердя 16, в пазах 17 якого розташовано фіксатор (наприклад, кульовий) 18 клапана в сідлі 4. Корпус 14 з осердям 16 з’єднано через регулятор ударної хвилі (наприклад, зрізним штифтом) 19. Пристрій працює наступним чином. Струминний насос 1 з пакером 5, фільтром 8 і уловлювачем клапанів 9 спускають на колоні труб 6 в свердловину 10 до продуктивного пласта 11. Після пакерування і обв’язки колони труб і свердловини з насосним агрегатом 12 і ємністю 13, в колону труб вкидають клапан 7, який при прокачуванні робочої рідини (вода) агрегатом транспортується по каналу труб в сідло 4 насоса. За допомогою кульового фіксатора 18 клапан спирається на сідло і роз’єднує порожнину над і під насосом 1. При прокачуванні рідини через насос 1 вона з великою швидкістю з насадка 2 викидається в камеру змішування 3. Внаслідок створюваного ефекту ежекції під клапаном 7, а також під пакером 3, тобто в зоні пласта 11, створюється депресія зниження тиску. Під дією перепаду тиску над і під клапаном, на осердя 16 діє зусилля, направлене вниз. При досягненні певного перепаду тиску, осердя, переміщуючись, зрізає штифт 19, а кульки фіксатора 18 ховаються в корпусі 15 в пазах 17. Стовп рідини в трубах разом з клапаном рине униз в зону низького тиску, внаслідок чого виникає гідравлічний удар на пласт. Сила ударної хвилі залежить від характеристики регулятора (міцності зрізного штифта) 19. Надалі, після зниження тиску в системі, в труби вкидають черговий клапан з потрібною міцністю штифта, і повторюють процес впливу на пласт. При падінні клапани затримуються в уловлювачі 9. Гідравлічні удари і депресії виконують до досягнення якісного гідравлічного зв’язку пласта зі свердловиною, а це визначається кількістю флюїду, який буде відсмоктаний з пласта і піднятий на поверхню. При гідравлічному ударі, під дією різкого зростання тиску руйнується матеріал пласта, внаслідок чого утворюються додаткові тріщини та канали. При депресії відбувається очистка порового простору пласта та відбір флюїду. При експлуатації винаходу частоту і силу ударних хвиль та депресій на пласт можна міняти кількістю клапанів і міцністю зрізних штифтів. В запропонованому винаході відсутня канатна техніка, а напрямок руху стовпа робочої рідини в трубах співпадає з напрямком руху клапана. Таким чином, позитивний ефект від використання пристрою досягається за рахунок прискорення та здешевлення процесу встановлення гідродинамічного зв’язку пласта зі свердловиною. Джерела інформації: 1. Авторське свідоцтво CPCP № 874995, кл. Е 21 В 430, 1978. 2. Авторське свідоцтво СРСР № 956766, кл. Е 21 В 43\25, 1980. 3. Авторське свідоцтво СРСР № 1609977, кл. Е21 В 43\25, 1990 2 37339 Фіг. 1 3 37339 Фіг. 2. 4 37339 Фіг. 3. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
