Спосіб створення та експлуатації підземних сховищ газу в водоносних малоамплітудних або горизонтальних пластах

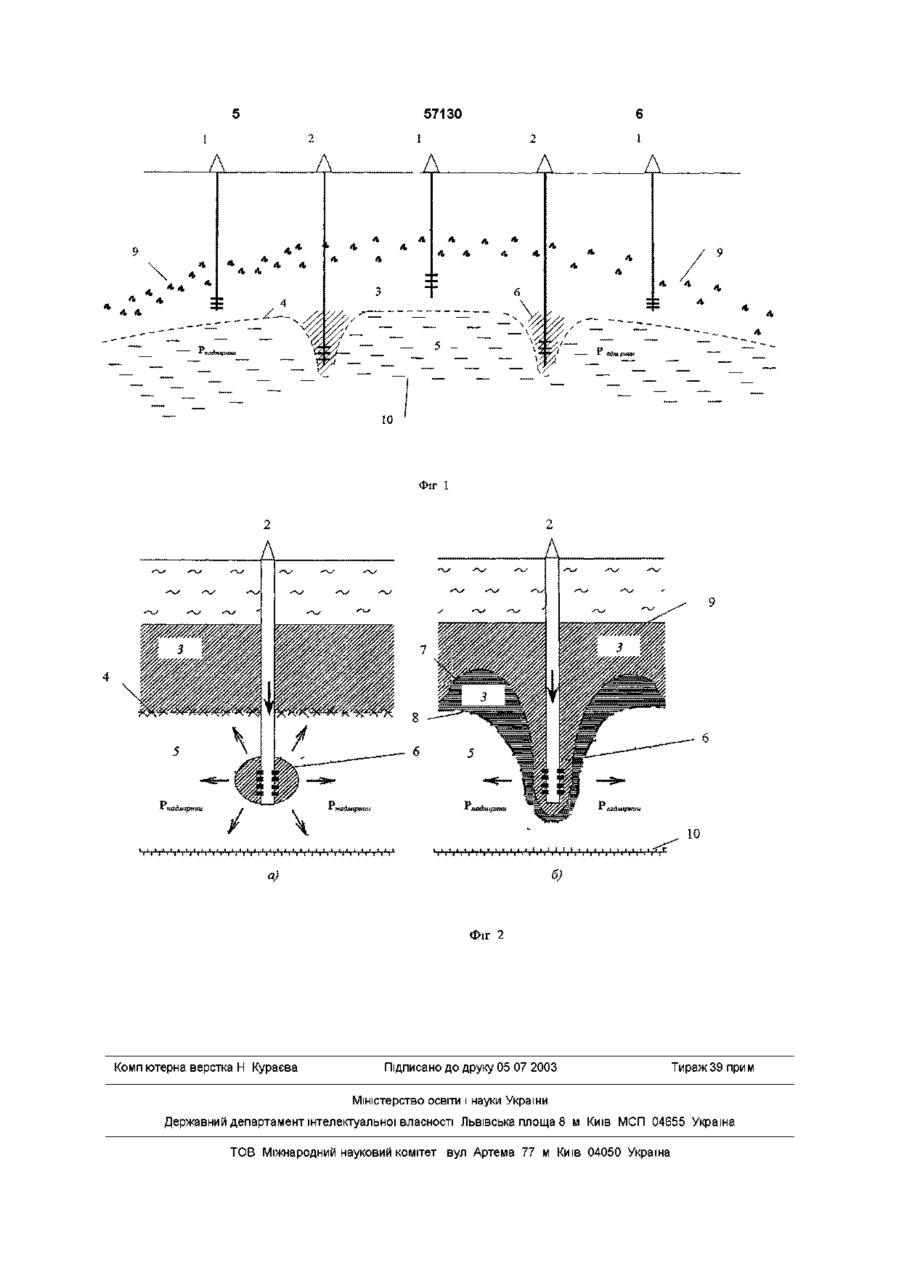

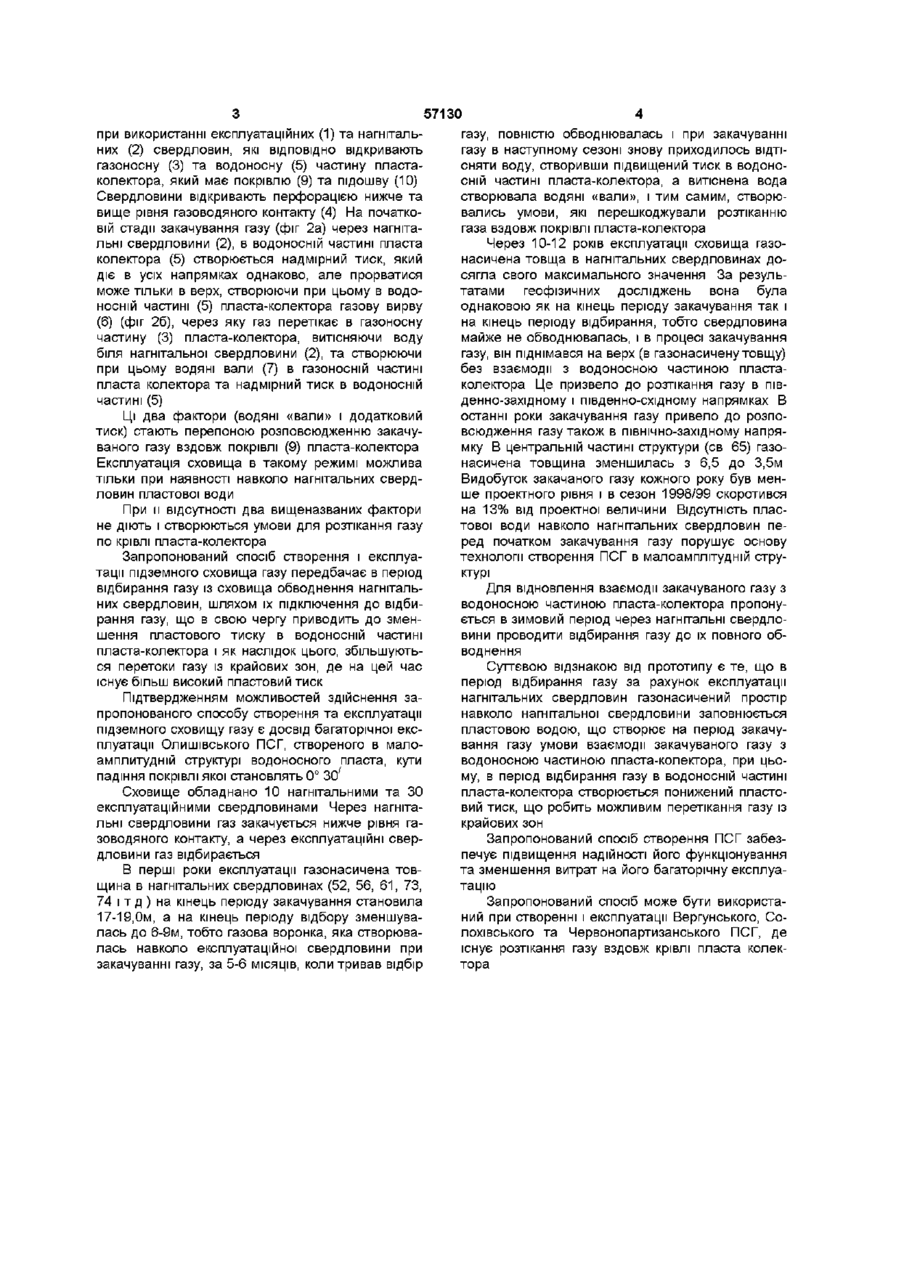

Спосіб створення та експлуатації підземних сховищ газу в малоамплітудних структурах або горизонтальних пластах, що включає буріння нагнітальних та експлуатаційних або експлуатаційно-нагнітальних свердловин, який відрізняється тим, що пласт-колектор відкривають перфорацією нижче і вище газоводяного контакту, де верхні отвори свердловин використовують тільки для відбирання газу, а нижні - для його закачування в ЛІТНІЙ період і відбирання газу в зимовий період до повного обводнення свердловини до рівня газо-водяного контакту Заявлене технічне рішення відноситься до газової промисловості і може бути використане при створенні підземних сховищ газу в пористих водоносних пластах, які залягають горизонтально Відомий спосіб створення підземного сховища газу в малоамплітудній структурі водоносного пласта (ас №1820597 пріор, від 29 1190), який включає буріння експлуатаційних і нагнітальних свердловин, закачування газу у водоносну і газоносну частини пласта через нагнітальні і експлуатаційні свердловини і відбирання через експлуатаційні свердловини Недоліком цього способу являється складність визначення розрахунковим шляхом співвідношення об'ємів газу, який закачують в газоносну і водоносну частини пласта та часу включення в роботу другої батареї нагнітальних свердловин Інший спосіб створення ПСГ в малоамплітудних структурах водоносного пласта (а с №1253091 пріор від 16 05 84), прийнятий нами за прототип, включає буріння експлуатаційних і нагнітальних свердловин, закачування газу в обводнену частину пласта через нагнітальні свердловини, а в газоносну частину пласта - через експлуатаційні свердловини і відбирання газу через експлуатаційні свердловини із газоносної зони пласта Недоліком даного способу являється те, що він вимагає додаткового буріння нагнітальних свердловин, а також те, що закачування в водоносну зону не всього, а частини газу не забезпечує збереження проектної форми газового покладу В основу винаходу поставлена задача зменшення витрат на створення та багаторічну експлуатацію підземних сховищ газу в малоамплітудних структурах або горизонтальних водоносних пластах Вказана задача досягається шляхом того, що у способі створення та експлуатації підземних сховищ газу в малоамплітудних структурах або горизонтальних пластах, що включає буріння нагнітальних та експлуатаційних або експлуатаційнонагнітальних свердловин, розкриття пластаколектора перфорацією нижче і вище газоводяного контакту, верхні отвори свердловин використовують тільки для відбирання газу, а нижні—для його закачування в ЛІТНІЙ період і відбирання газу в зимовий період до повного обводнення свердловин до рівня газо-водяного контакту Схема створення та експлуатації підземного сховища газу показана на фіг 1 та 2, де на фіг 1 показано загальний стан пластової системи, а на фіг 2 - процес створення вирви Підземне сховище газу (фіг 1) створюється О О СО 1 Ю 57130 газу, повністю обводнювалась і при закачуванні газу в наступному сезоні знову приходилось ВІДТІСНЯТИ воду, створивши підвищений тиск в водоносній частині пласта-колектора, а витіснена вода створювала водяні «вали», і тим самим, створювались умови, які переш код жували розтіканню газа вздовж покрівлі пласта-колектора Через 10-12 років експлуатації сховища газонасичена товща в нагнітальних свердловинах досягла свого максимального значення За результатами геофізичних досліджень вона була однаковою як на кінець періоду закачування так і на кінець періоду відбирання, тобто свердловина майже не обводнювалась, і в процесі закачування газу, він піднімався на верх (в газонасичену товщу) без взаємодії з водоносною частиною пластаколектора Це призвело до розтікання газу в південно-західному і південно-східному напрямках В останні роки закачування газу привело до розпоЦі два фактори (водяні «вали» і додатковий всюдження газу також в північно-західному напрятиск) стають перепоною розповсюдженню закачумку В центральній частині структури (св 65) газованого газу вздовж покрівлі (9) пласта-колектора насичена товщина зменшилась з 6,5 до 3,5м Експлуатація сховища в такому режимі можлива Видобуток закачаного газу кожного року був ментільки при наявності навколо нагнітальних свердше проектного рівня і в сезон 1998/99 скоротився ловин пластової води на 13% від проектної величини Відсутність пласПри и відсутності два вищеназваних фактори тової води навколо нагнітальних свердловин пене діють і створюються умови для розтікання газу ред початком закачування газу порушує основу по крівлі пласта-колектора технології створення ПСГ в малоамплітудній струЗапропонований спосіб створення і експлуактурі тації підземного сховища газу передбачає в період відбирання газу із сховища обводнення нагнітальДля відновлення взаємодії закачуваного газу з них свердловин, шляхом їх підключення до відбиводоносною частиною пласта-колектора пропонурання газу, що в свою чергу приводить до зменється в зимовий період через нагнітальні свердлошення пластового тиску в водоносній частині вини проводити відбирання газу до їх повного обпласта-колектора і як наслідок цього, збільшуютьводнення ся перетоки газу із крайових зон, де на цей час Суттєвою відзнакою від прототипу є те, що в існує більш високий пластовий тиск період відбирання газу за рахунок експлуатації нагнітальних свердловин газонасичений простір Підтвердженням можливостей здійснення занавколо нагнітальної свердловини заповнюється пропонованого способу створення та експлуатації пластовою водою, що створює на період закачупідземного сховищу газу є досвід багаторічної ексвання газу умови взаємодії закачуваного газу з плуатації Олишівського ПСГ, створеного в маловодоносною частиною пласта-колектора, при цьоамплитудній структурі водоносного пласта, кути му, в період відбирання газу в водоносній частині падіння покрівлі якої становлять 0° ЗО7 пласта-колектора створюється понижений пластоСховище обладнано 10 нагнітальними та ЗО вий тиск, що робить можливим перетікання газу із експлуатаційними свердловинами Через нагнітакрайових зон льні свердловини газ закачується нижче рівня газоводяного контакту, а через експлуатаційні сверЗапропонований спосіб створення ПСГ забездловини газ відбирається печує підвищення надійності його функціонування та зменшення витрат на його багаторічну експлуаВ перші роки експлуатації газонасичена товтацію щина в нагнітальних свердловинах (52, 56, 61, 73, 74 і т д ) на кінець періоду закачування становила Запропонований спосіб може бути використа17-19,Ом, а на кінець періоду відбору зменшуваний при створенні і експлуатації Вергунського, Солась до 6-9м, тобто газова воронка, яка створювалохівського та Червонопартизанського ПСГ, де лась навколо експлуатаційної свердловини при існує розтікання газу вздовж крівлі пласта колекзакачуванні газу, за 5-6 МІСЯЦІВ, КОЛИ тривав відбір тора при використанні експлуатаційних (1) та нагнітальних (2) свердловин, які ВІДПОВІДНО відкривають газоносну (3) та водоносну (5) частину пластаколектора, який має покрівлю (9) та підошву (10) Свердловини відкривають перфорацією нижче та вище рівня газоводяного контакту (4) На початковій стадії закачування газу (фіг 2а) через нагнітальні свердловини (2), в водоносній частині пласта колектора (5) створюється надмірний тиск, який діє в усіх напрямках однаково, але прорватися може тільки в верх, створюючи при цьому в водоносній частині (5) пласта-колектора газову вирву (6) (фіг 26), через яку газ перетікає в газоносну частину (3) пласта-колектора, витісняючи воду біля нагнітальної свердловини (2), та створюючи при цьому водяні вали (7) в газоносній частині пласта колектора та надмірний тиск в водоносній частині (5) 57130 1 2 л ли, л л л. л. 4 4 10 Фіг I Фіг 2 Комп ютерна верстка Н Кураєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
