Спосіб вибухозахисту при експлуатації систем транспортування газів і пилогазових сумішей

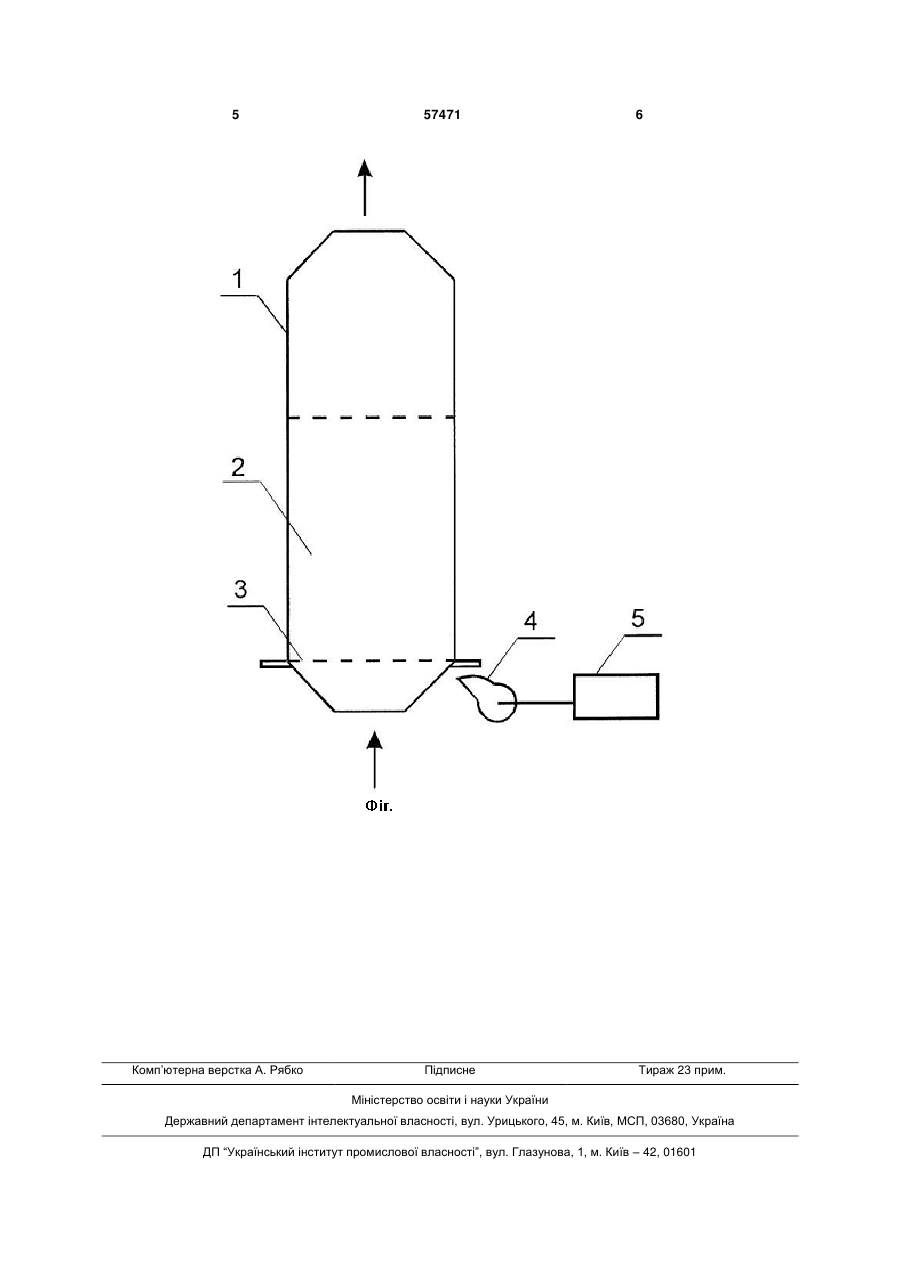

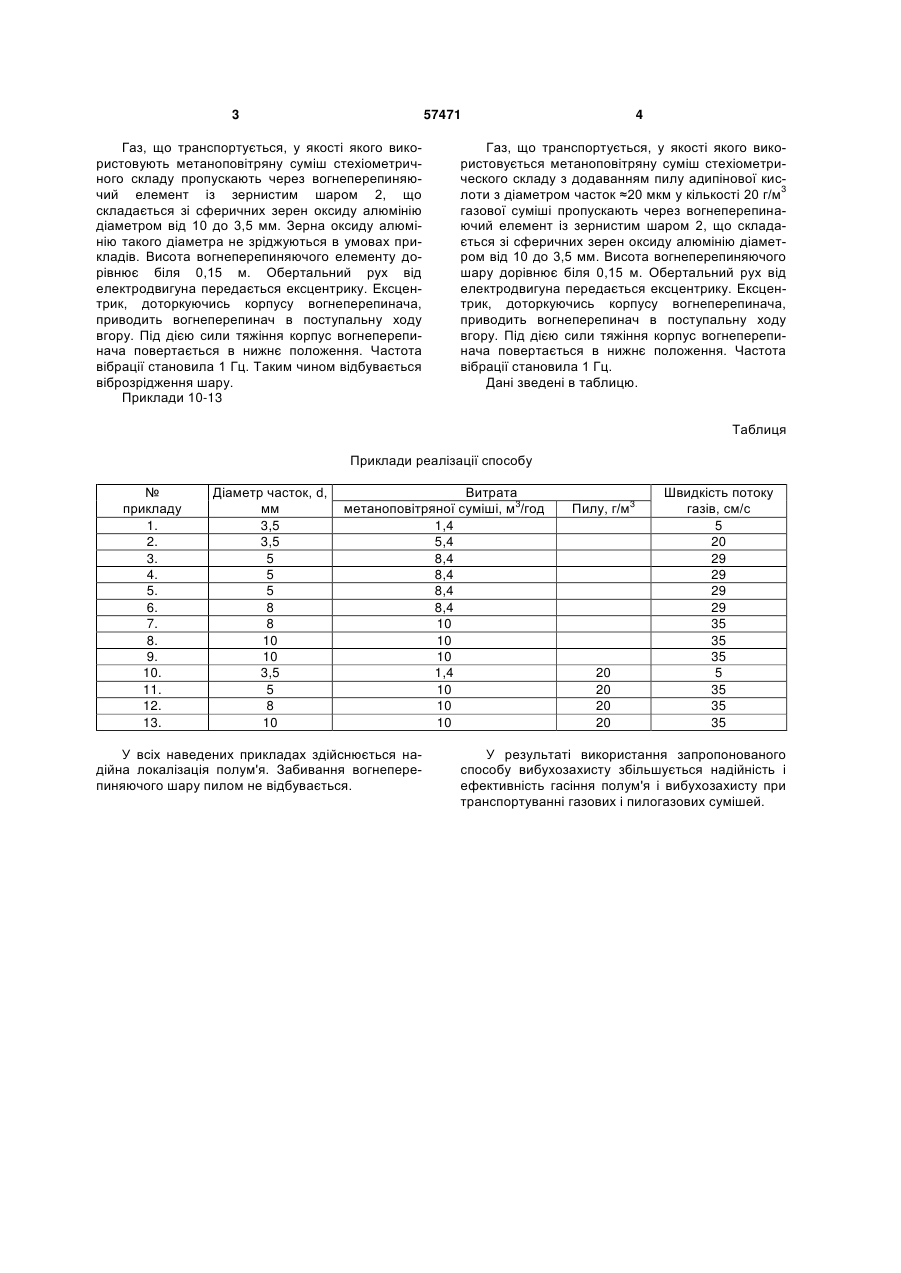

Спосіб вибухозахисту при експлуатації систем транспортування газів і пилогазових сумішей, що включає переміщення газів і пилогазових сумішей через вогнеперепиняючий елемент, який відрізняється тим, що зерна вогнеперепиняючого шару віброзріджують. (19) (21) u201010628 (22) 02.09.2010 (24) 25.02.2011 (46) 25.02.2011, Бюл.№ 4, 2011 р. (72) ТЮЛЬПІНОВ ОЛЕКСАНДР ДМИТРОВИЧ, ЗАЇКА РАЇСА ГРИГОРІВНА, ТЮЛЬПІНОВ ДМИТРО ОЛЕКСАНДРОВИЧ, ТЮЛЬПІНОВ КОСТЯНТИН ОЛЕКСАНДРОВИЧ, КОРОБКА ІГОР ОЛЕКСАНДРОВИЧ 3 57471 Газ, що транспортується, у якості якого використовують метаноповітряну суміш стехіометричного складу пропускають через вогнеперепиняючий елемент із зернистим шаром 2, що складається зі сферичних зерен оксиду алюмінію діаметром від 10 до 3,5 мм. Зерна оксиду алюмінію такого діаметра не зріджуються в умовах прикладів. Висота вогнеперепиняючого елементу дорівнює біля 0,15 м. Обертальний рух від електродвигуна передається ексцентрику. Ексцентрик, доторкуючись корпусу вогнеперепинача, приводить вогнеперепинач в поступальну ходу вгору. Під дією сили тяжіння корпус вогнеперепинача повертається в нижнє положення. Частота вібрації становила 1 Гц. Таким чином відбувається віброзрідження шару. Приклади 10-13 4 Газ, що транспортується, у якості якого використовується метаноповітряну суміш стехіометрического складу з додаванням пилу адипінової кислоти з діаметром часток ≈20 мкм у кількості 20 г/м3 газової суміші пропускають через вогнеперепинаючий елемент із зернистим шаром 2, що складається зі сферичних зерен оксиду алюмінію діаметром від 10 до 3,5 мм. Висота вогнеперепиняючого шару дорівнює біля 0,15 м. Обертальний рух від електродвигуна передається ексцентрику. Ексцентрик, доторкуючись корпусу вогнеперепинача, приводить вогнеперепинач в поступальну ходу вгору. Під дією сили тяжіння корпус вогнеперепинача повертається в нижнє положення. Частота вібрації становила 1 Гц. Дані зведені в таблицю. Таблиця Приклади реалізації способу № прикладу 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. Діаметр часток, d, мм 3,5 3,5 5 5 5 8 8 10 10 3,5 5 8 10 Витрата метаноповітряної суміші, м3/год 1,4 5,4 8,4 8,4 8,4 8,4 10 10 10 1,4 10 10 10 У всіх наведених прикладах здійснюється надійна локалізація полум'я. Забивання вогнеперепиняючого шару пилом не відбувається. Пилу, г/м3 20 20 20 20 Швидкість потоку газів, см/с 5 20 29 29 29 29 35 35 35 5 35 35 35 У результаті використання запропонованого способу вибухозахисту збільшується надійність і ефективність гасіння полум'я і вибухозахисту при транспортуванні газових і пилогазових сумішей. 5 Комп’ютерна верстка А. Рябко 57471 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
