Респіратор

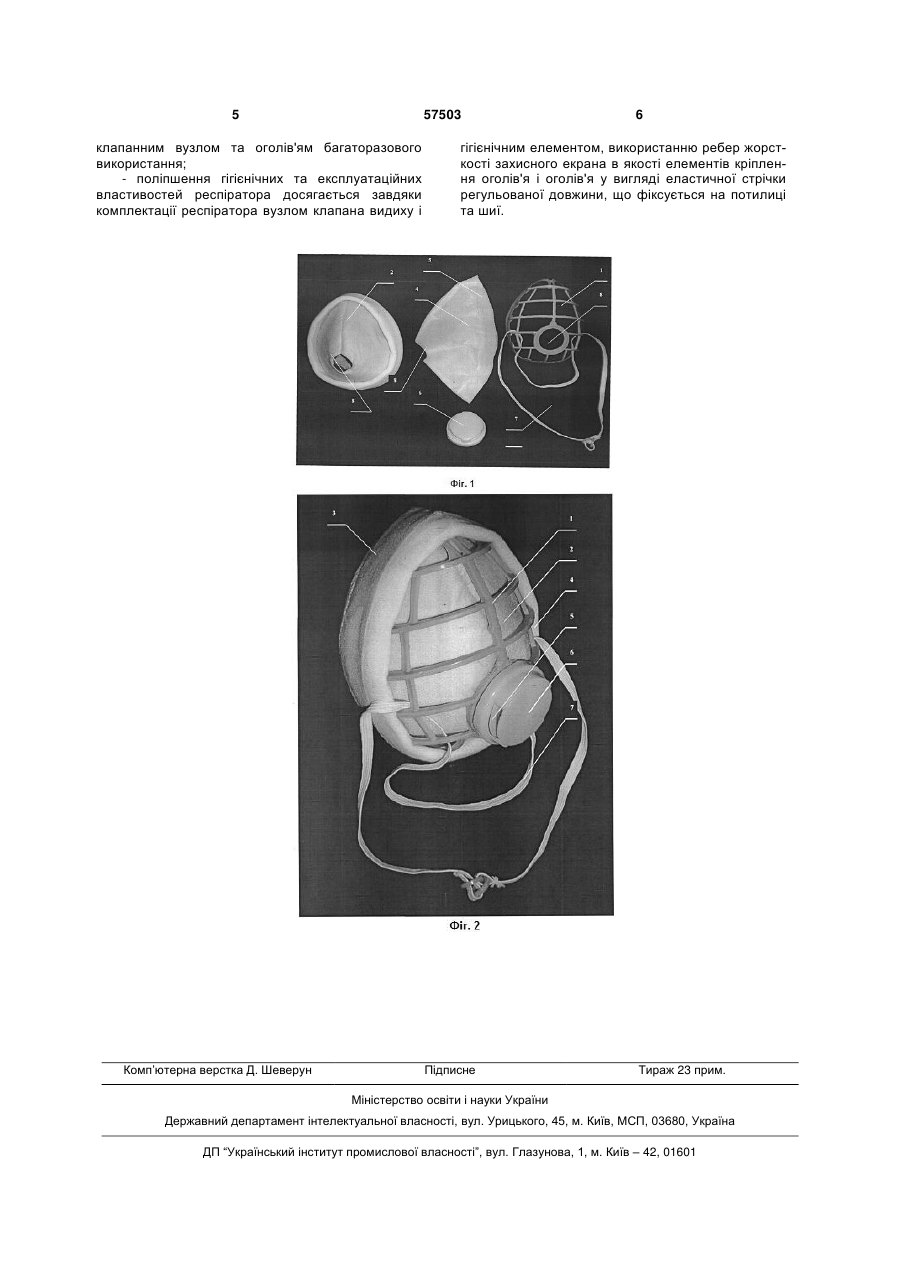

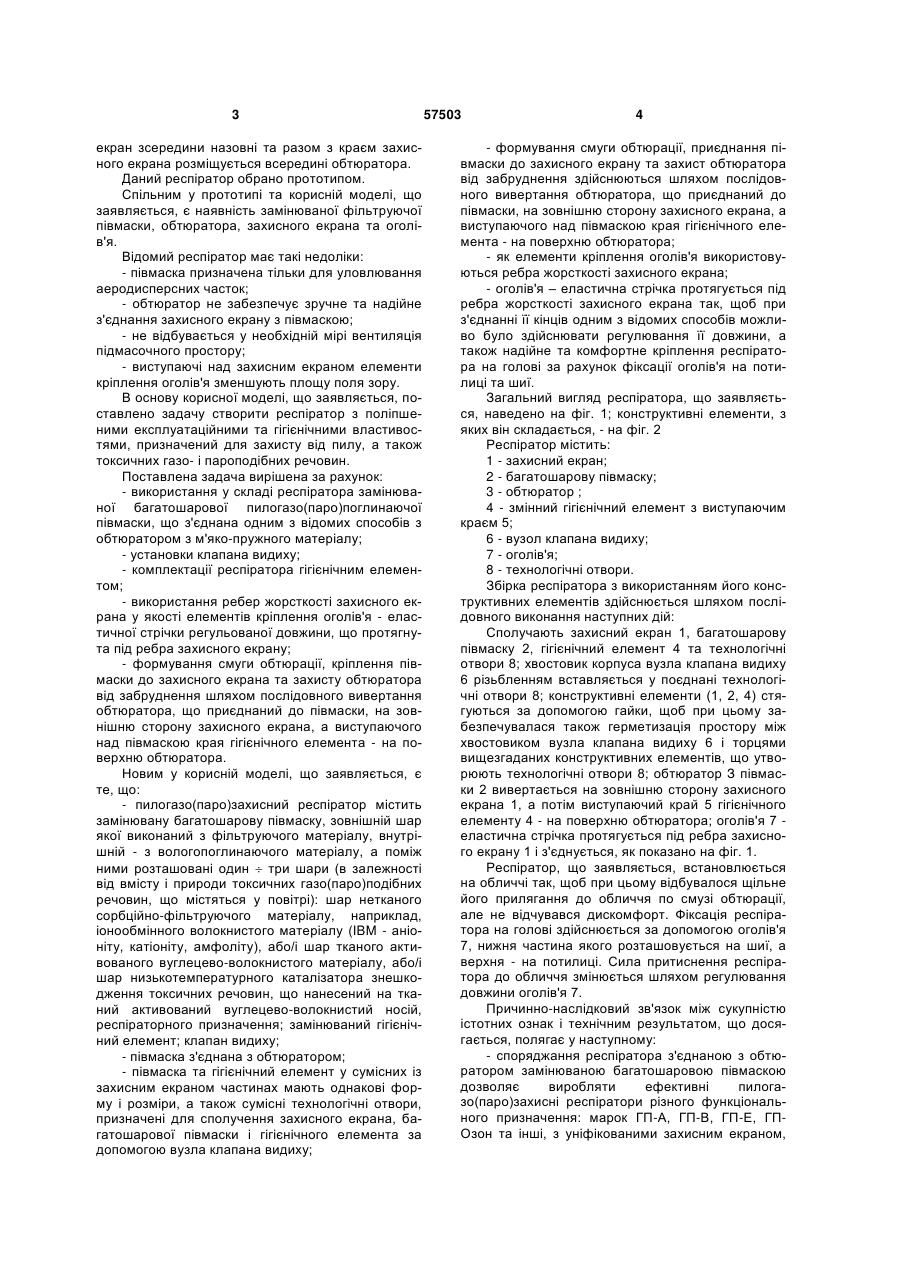

1. Респіратор, що містить змінювану фільтруючу гофровану півмаску, оголів'я, захисний екран з отворами і елементами кріплення оголів'я, обтюратор з пружного матеріалу, при цьому край фільтруючої півмаски огинає захисний екран зсередини назовні та разом з краєм захисного екрана розміщується всередині обтюратора, який відрізняється тим, що споряджається клапаном видиху, змінюваним гігієнічним елементом, змінюваною, з'єднаною з обтюратором з м'яко-пружного матеріалу багатошаровою півмаскою, зовнішній шар якої виконаний з фільтруючого матеріалу, що уловлює аеродисперсні частки, внутрішній шар - з вологопоглинаючого матеріалу, а поміж ними розташовані одинтри шари (в залежності від вмісту і природи токсичних газо(паро)подібних речовин, що містяться у повітрі): шар сорбційно-фільтруючого матеріалу, наприклад нетканого іонообмінного волокнистого матеріалу (IBM - аніоніт, катіоніт, амфоліт), або/і шар тканого активованого вуглецево-волокнистого матеріалу, або/і шар низькотемпературного каталізатора знешкодження токсичних газоподібних речовин на основі тканого активованого вуглецево-волокнистого носія; півмаска та гігієнічний елемент мають однакову з захисним екраном форму, однакові за розміром сумісні технологічні отвори; сполучення захисного U 2 (11) 1 3 екран зсередини назовні та разом з краєм захисного екрана розміщується всередині обтюратора. Даний респіратор обрано прототипом. Спільним у прототипі та корисній моделі, що заявляється, є наявність замінюваної фільтруючої півмаски, обтюратора, захисного екрана та оголів'я. Відомий респіратор має такі недоліки: - півмаска призначена тільки для уловлювання аеродисперсних часток; - обтюратор не забезпечує зручне та надійне з'єднання захисного екрану з півмаскою; - не відбувається у необхідній мірі вентиляція підмасочного простору; - виступаючі над захисним екраном елементи кріплення оголів'я зменшують площу поля зору. В основу корисної моделі, що заявляється, поставлено задачу створити респіратор з поліпшеними експлуатаційними та гігієнічними властивостями, призначений для захисту від пилу, а також токсичних газо- і пароподібних речовин. Поставлена задача вирішена за рахунок: - використання у складі респіратора замінюваної багатошарової пилогазо(паро)поглинаючої півмаски, що з'єднана одним з відомих способів з обтюратором з м'яко-пружного матеріалу; - установки клапана видиху; - комплектації респіратора гігієнічним елементом; - використання ребер жорсткості захисного екрана у якості елементів кріплення оголів'я - еластичної стрічки регульованої довжини, що протягнута під ребра захисного екрану; - формування смуги обтюрації, кріплення півмаски до захисного екрана та захисту обтюратора від забруднення шляхом послідовного вивертання обтюратора, що приєднаний до півмаски, на зовнішню сторону захисного екрана, а виступаючого над півмаскою края гігієнічного елемента - на поверхню обтюратора. Новим у корисній моделі, що заявляється, є те, що: - пилогазо(паро)захисний респіратор містить замінювану багатошарову півмаску, зовнішній шар якої виконаний з фільтруючого матеріалу, внутрішній - з вологопоглинаючого матеріалу, а поміж ними розташовані один  три шари (в залежності від вмісту і природи токсичних газо(паро)подібних речовин, що містяться у повітрі): шар нетканого сорбційно-фільтруючого матеріалу, наприклад, іонообмінного волокнистого матеріалу (IBM - аніоніту, катіоніту, амфоліту), або/і шар тканого активованого вуглецево-волокнистого матеріалу, або/і шар низькотемпературного каталізатора знешкодження токсичних речовин, що нанесений на тканий активований вуглецево-волокнистий носій, респіраторного призначення; замінюваний гігієнічний елемент; клапан видиху; - півмаска з'єднана з обтюратором; - півмаска та гігієнічний елемент у сумісних із захисним екраном частинах мають однакові форму і розміри, а також сумісні технологічні отвори, призначені для сполучення захисного екрана, багатошарової півмаски і гігієнічного елемента за допомогою вузла клапана видиху; 57503 4 - формування смуги обтюрації, приєднання півмаски до захисного екрану та захист обтюратора від забруднення здійснюються шляхом послідовного вивертання обтюратора, що приєднаний до півмаски, на зовнішню сторону захисного екрана, а виступаючого над півмаскою края гігієнічного елемента - на поверхню обтюратора; - як елементи кріплення оголів'я використовуються ребра жорсткості захисного екрана; - оголів'я – еластична стрічка протягується під ребра жорсткості захисного екрана так, щоб при з'єднанні її кінців одним з відомих способів можливо було здійснювати регулювання її довжини, а також надійне та комфортне кріплення респіратора на голові за рахунок фіксації оголів'я на потилиці та шиї. Загальний вигляд респіратора, що заявляється, наведено на фіг. 1; конструктивні елементи, з яких він складається, - на фіг. 2 Респіратор містить: 1 - захисний екран; 2 - багатошарову півмаску; 3 - обтюратор ; 4 - змінний гігієнічний елемент з виступаючим краєм 5; 6 - вузол клапана видиху; 7 - оголів'я; 8 - технологічні отвори. Збірка респіратора з використанням його конструктивних елементів здійснюється шляхом послідовного виконання наступних дій: Сполучають захисний екран 1, багатошарову півмаску 2, гігієнічний елемент 4 та технологічні отвори 8; хвостовик корпуса вузла клапана видиху 6 різьбленням вставляється у поєднані технологічні отвори 8; конструктивні елементи (1, 2, 4) стягуються за допомогою гайки, щоб при цьому забезпечувалася також герметизація простору між хвостовиком вузла клапана видиху 6 і торцями вищезгаданих конструктивних елементів, що утворюють технологічні отвори 8; обтюратор З півмаски 2 вивертається на зовнішню сторону захисного екрана 1, а потім виступаючий край 5 гігієнічного елементу 4 - на поверхню обтюратора; оголів'я 7 еластична стрічка протягується під ребра захисного екрану 1 і з'єднується, як показано на фіг. 1. Респіратор, що заявляється, встановлюється на обличчі так, щоб при цьому відбувалося щільне його прилягання до обличчя по смузі обтюрації, але не відчувався дискомфорт. Фіксація респіратора на голові здійснюється за допомогою оголів'я 7, нижня частина якого розташовується на шиї, а верхня - на потилиці. Сила притиснення респіратора до обличчя змінюється шляхом регулювання довжини оголів'я 7. Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом, що досягається, полягає у наступному: - споряджання респіратора з'єднаною з обтюратором замінюваною багатошаровою півмаскою дозволяє виробляти ефективні пилогазо(паро)захисні респіратори різного функціонального призначення: марок ГП-А, ГП-В, ГП-Е, ГПОзон та інші, з уніфікованими захисним екраном, 5 57503 клапанним вузлом та оголів'ям багаторазового використання; - поліпшення гігієнічних та експлуатаційних властивостей респіратора досягається завдяки комплектації респіратора вузлом клапана видиху і Комп’ютерна верстка Д. Шеверун 6 гігієнічним елементом, використанню ребер жорсткості захисного екрана в якості елементів кріплення оголів'я і оголів'я у вигляді еластичної стрічки регульованої довжини, що фіксується на потилиці та шиї. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
