Пристрій для встановлення лічильника рідини

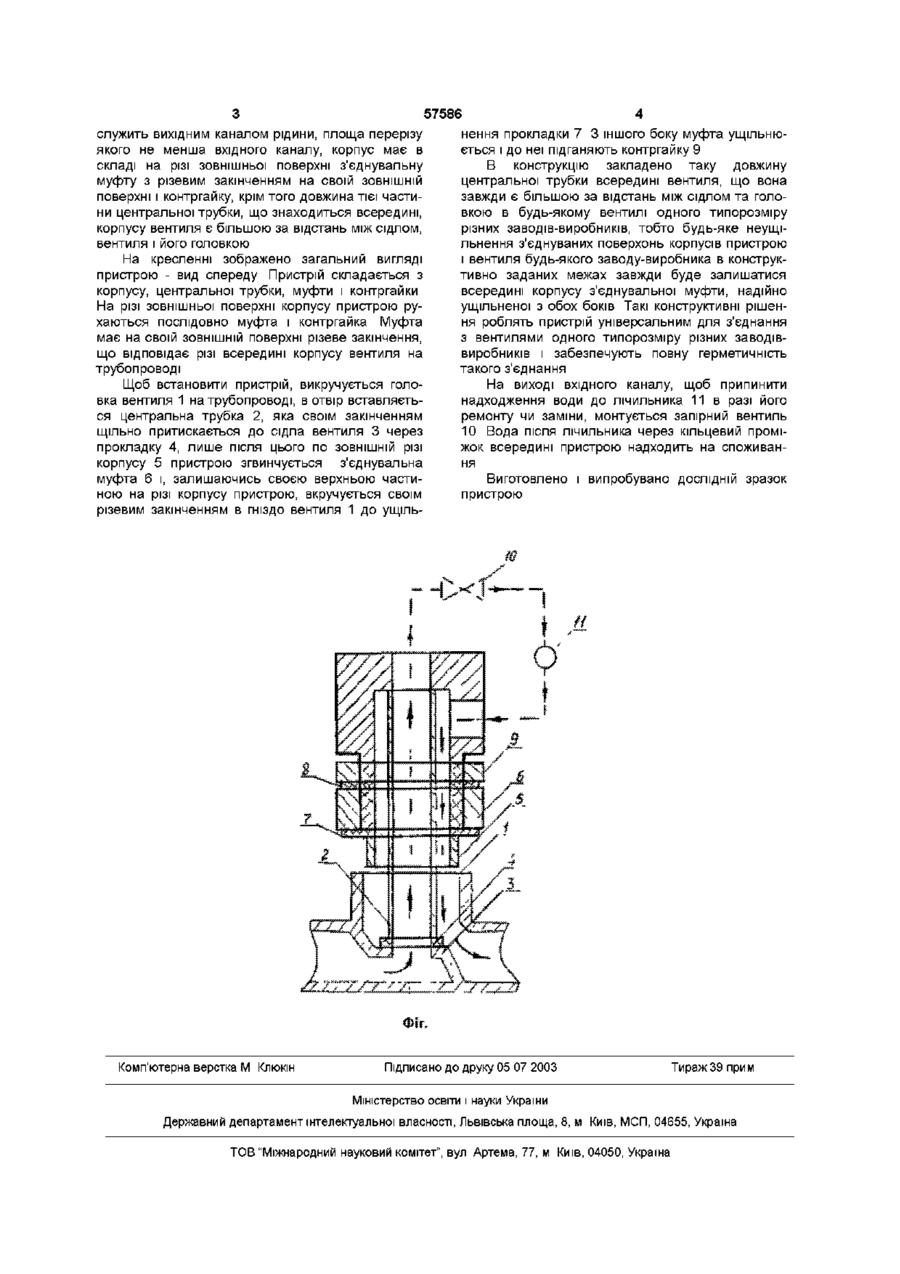

Пристрій для встановлення лічильника рідини, що складається з корпуса з різевим закінченням на ЗОВНІШНІЙ поверхні, в верхню частину корпуса вмонтована трубка з вхідним каналом потоку рідини, а кільцевий проміжок між трубкою та муфтою і корпусом служить вихідним каналом рідини, площа перерізу якого не менша вхідного каналу, який відрізняється тим, що на корпусі з різевим закінченням на ЗОВНІШНІЙ поверхні встановлені з'єднувальна муфта з різевим закінченням на своїй ЗОВНІШНІЙ поверхні і контргайка, при цьому довжина тієї частини центральної трубки, що знаходиться всередині корпуса вентиля більша, ніж відстань між сідлом вентиля і його головкою Пристрій відноситься до галузі трубопроводного транспорту рідин, зокрема, для монтажу ЛІЧИЛЬНИКІВ води в мережах водо-, теплопостачання на вводах в будинки та квартири Відомий прототип - пристрій для монтажу лічильника рідини (патент України 37627А, E03B7/07,G01B15/08), що складається з корпусу з різевим закінченням на ЗОВНІШНІЙ поверхні, корпус складається з втулки, головки та з'єднувальної муфти і ущільнювальних прокладок В головку корпусу вмонтовано трубку, а кільцевий проміжок між трубкою та корпусом служить вихідним каналом рідини, площа перерізу якого не менше вхідного каналу В прототипі та пропонуємому пристрої збігаються такі ознаки, як монтаж замість головки вентиля на трубопроводі, наявність трубки з вхідним каналом рідини і кільцевого проміжку як вихідного каналу Прототип має недоліки, що перешкоджають отримати очікуваний технічний результат, а за певних умов можуть привести до аварійних ситуацій вже під час здачі в експлуатацію змонтованого лічильника В прототип конструктивно закладено одночасне з'єднання за допомогою втулки і накидної гайки нижньої частини пристрою з верхньою частиною вентиля і закінчення центральної трубки пристрою з сідлом вентиля, - текс одночасне ущільнення з'єднань в двох місцях можливо лише тоді, коли відстань між ними, тобто відстань між сідлом вентиля і його головкою є величина стала Виявилося, що відстані між сідлом вентиля і його головкою у вентилях одного типорозміру різних заводів-виробників різняться між собою Все це робить неможливим, як це передбачено в про тотипі, з'єднання пристрою з будь-яким вентилем за допомогою втулки і нижньої накидної гайки, адже навіть в одній квартирі в зовні однакових вентилях, що стоять поруч на трубопроводах холодної та гарячої води, ці відстані можуть виявитися різними вже в процесі монтажних робіт, коли підключили стояк, викрутили головку вентиля і після вимірювання з'ясували, що розміри цього пристрою розраховані для вентиля зовсім іншого заводу-виробника Коли центральна трубка пристрою всередині вентиля коротша за цю відстань, - вода витікає на нижній прокладці (грубки не доходить до сідла вентиля), коли довша - вода витікає на верхній прокладці (корпус пристрою і корпус вентиля щільно не прилягають один до одного), що особливо небезпечно, коли ця досить мала невідповідність розмірів не була вчасно помічена і відразу по закінченні монтажу було включено водяний стояк, - вода буде затоплювати житло до тих пір, поки знову не буде відключено стояк, що в міському багатоповерховому будинку не завжди можна зробити швидко Задачею винаходу є створення такого універсального пристрою для встановлення лічильника рідини, в якому шляхом вдосконалення конструкції пристрою досягалась би повна герметичність його з'єднання з вентилями одного типорозміру різьних завод ів-виробників Задачу винаходу досягають тим, що в пристрої для встановлення лічильника рідини, що містить корпус з різевим закінченням на ЗОВНІШНІЙ поверхні, в верхню частину корпусу вмонтовано трубку з вхідним каналом протоку рідини, а кільцевий проміжок між трубкою та муфтою і корпусом (О 00 ю ю 57586 нення прокладки 7 3 іншого боку муфта ущільнюслужить вихідним каналом рідини, площа перерізу ється і до неї підганяють контргайку 9 якого не менша вхідного каналу, корпус має в В конструкцію закладено таку довжину складі на різі зовнішньої поверхні з'єднувальну центральної трубки всередині вентиля, що вона муфту з різевим закінченням на своїй ЗОВНІШНІЙ завжди є більшою за відстань між сідлом та голоповерхні і контргайку, крім того довжина тієї частивкою в будь-якому вентилі одного типорозміру ни центральної трубки, що знаходиться всередині, різних заводів-виробників, тобто будь-яке неущікорпусу вентиля є більшою за відстань між сідлом, льнення з'єднуваних поверхонь корпусів пристрою вентиля і його головкоюі вентиля будь-якого заводу-виробника в конструкНа кресленні зображено загальний вигляді тивно заданих межах завжди буде залишатися пристрою - вид спереду Пристрій складається з всередині корпусу з'єднувальної муфти, надійно корпусу, центральної трубки, муфти і контргайки ущільненої з обох боків Такі конструктивні рішенНа різі зовнішньої поверхні корпусу пристрою руня роблять пристрій універсальним для з'єднання хаються послідовно муфта і контргайка Муфта з вентилями одного типорозміру різних заводівмає на своїй ЗОВНІШНІЙ поверхні різеве закінчення, виробників і забезпечують повну герметичність що відповідає різі всередині корпусу вентиля на такого з'єднання трубопроводі Щоб встановити пристрій, викручується голоНа виході вхідного каналу, щоб припинити вка вентиля 1 на трубопроводі, в отвір вставляєтьнадходження води до лічильника 11 в разі його ся центральна трубка 2, яка своїм закінченням ремонту чи заміни, монтується запірний вентиль щільно притискається до сідла вентиля 3 через 10 Вода після лічильника через кільцевий проміпрокладку 4, лише після цього по ЗОВНІШНІЙ різі жок всередині пристрою надходить на споживанкорпусу 5 пристрою згвинчується з'єднувальна ня муфта 6 і, залишаючись своєю верхньою частиВиготовлено і випробувано ДОСЛІДНІЙ зразок ною на різі корпусу пристрою, вкручується своїм пристрою різевим закінченням в гніздо вентиля 1 до ущіль Комп'ютерна верстка М Клюкш Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
