Очисник рядків коренеплодів та міжрядь від рослинних залишків

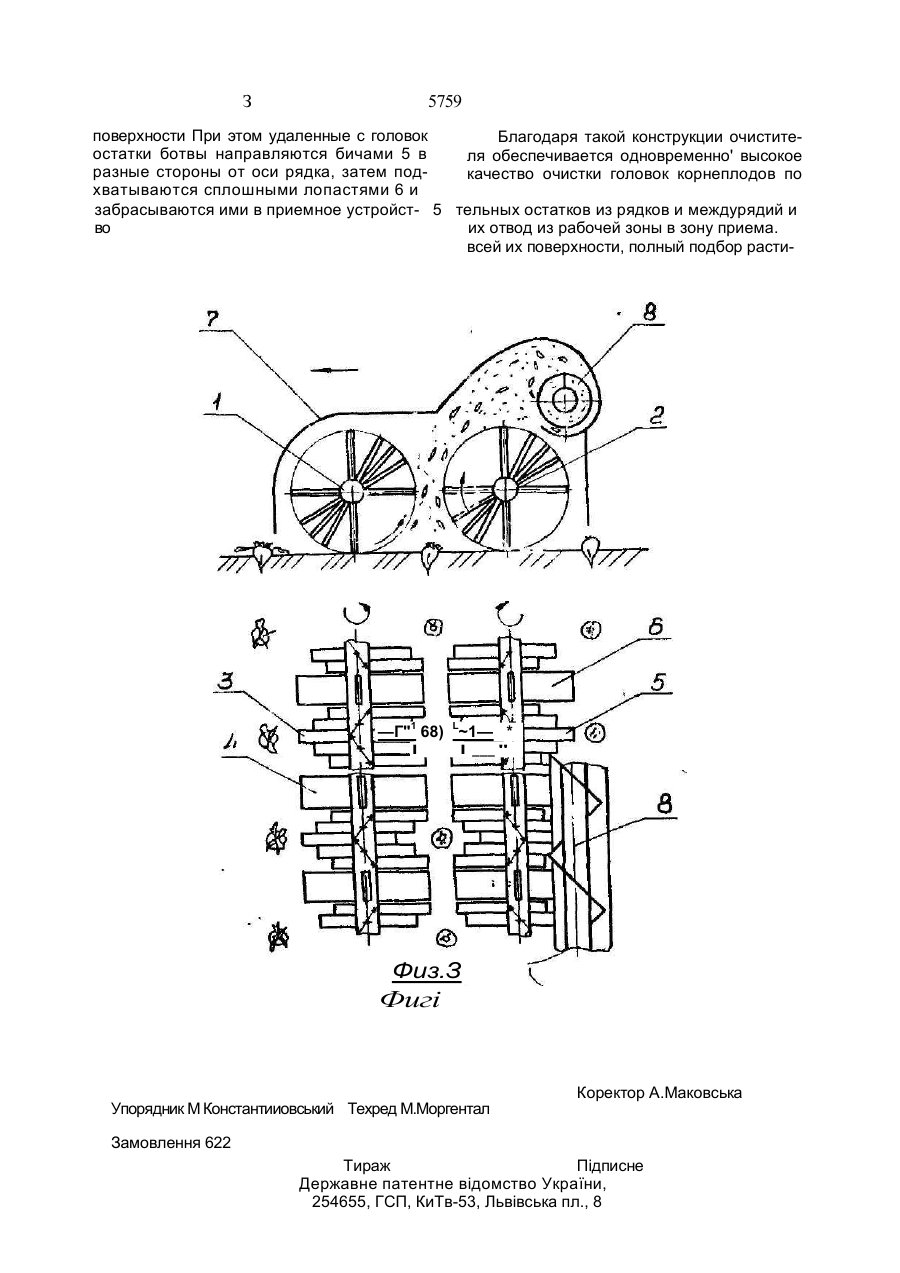

Очиститель рядков корнеплодов и междурядий от растительных остатков, содержащий параллельные встречно вращающиеся горизонтальные валы, несущие чередующиеся секции эластичных бичей для очистки рядков корнеплодов и рабочих органов для обработки междурядий, о т л и ч а ю щ и й с я тем, что эластичные бичи для очистки рядков корнеплодов в каждой секции размещены на валу с образованием клина, направленного своей вершиной в сторону вращения вала, а рабочие органы для обработки междурядий выполнены в виде слошных лопастей. С > . Изобретение относится к области сельскохозяйственного машиностроения, в частности к очистителям рядков и междурядий свеклоуборочных машин. Цель изобретения - улучшение качества очистки рядков и междурядий от растительных остатков. На фиг. 1 представлен очиститель рядков корнеплодов и междурядий от растительных остатков, вид сбоку; на фиг. 2 - то же, вид сверху (защитный кожух условно не показан). Очиститель содержит последовательно установленные и встречно вращающиеся валы 1 и 2 с рабочими органами, размещенными на этих валах секциями - для очистки рядков 3 и, чередующиеся с ними, для очистки междурядий 4, Секции рабочих органов 3 выполнены из набора эластичных бичей 5, установленных на валах 1 и 2 с образовани ем клина, направленного своей вершиной в сторону вращения данного вала. Секции рабочих органов 4 выполнены в виде сплошных лопастей 6, например, прямоугольных из эластичного материала. Встречно вращающиеся валы 1 и 2 охвачены защитным кожухом 7. Очиститель включает также приемное устройство 8, выполненное, например, в виде шнека. Очиститель рядков корнеплодов и междурядий от растительных остатков работает следующим образом. При движении машины по полю валы 1 и 2, вращаясь встречно, доочищают головки корнеплодов набором своих эластичных бичей 5. Установка этих бичей на валах 1 и 2 с образованием клина в направлении вращения каждого вала обеспечивает очжл*у головок корнеплодов по всей их сферической ел ело О З 5759 поверхности При этом удаленные с головок Благодаря такой конструкции очиститеостатки ботвы направляются бичами 5 в ля обеспечивается одновременно' высокое разные стороны от оси рядка, затем подкачество очистки головок корнеплодов по хватываются сплошными лопастями 6 и забрасываются ими в приемное устройст- 5 тельных остатков из рядков и междурядий и во их отвод из рабочей зоны в зону приема. всей их поверхности, полный подбор расти —Г"1 68) L~1— * І І ___ '' Физ.З Фигі Упорядник М Константииовський Техред М.Моргентал Коректор А.Маковська Замовлення 622 Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород. вул.Гагаріна, 101
