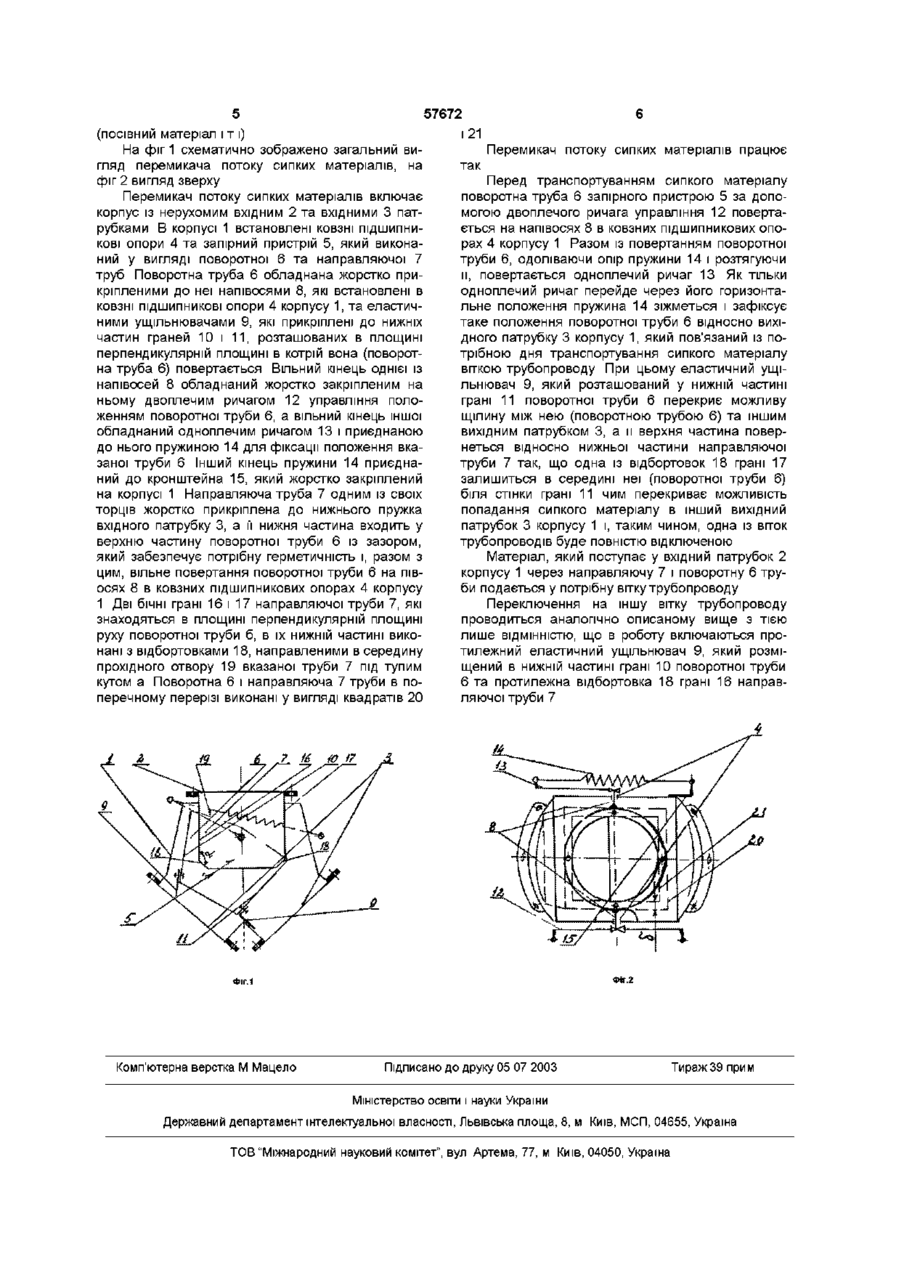

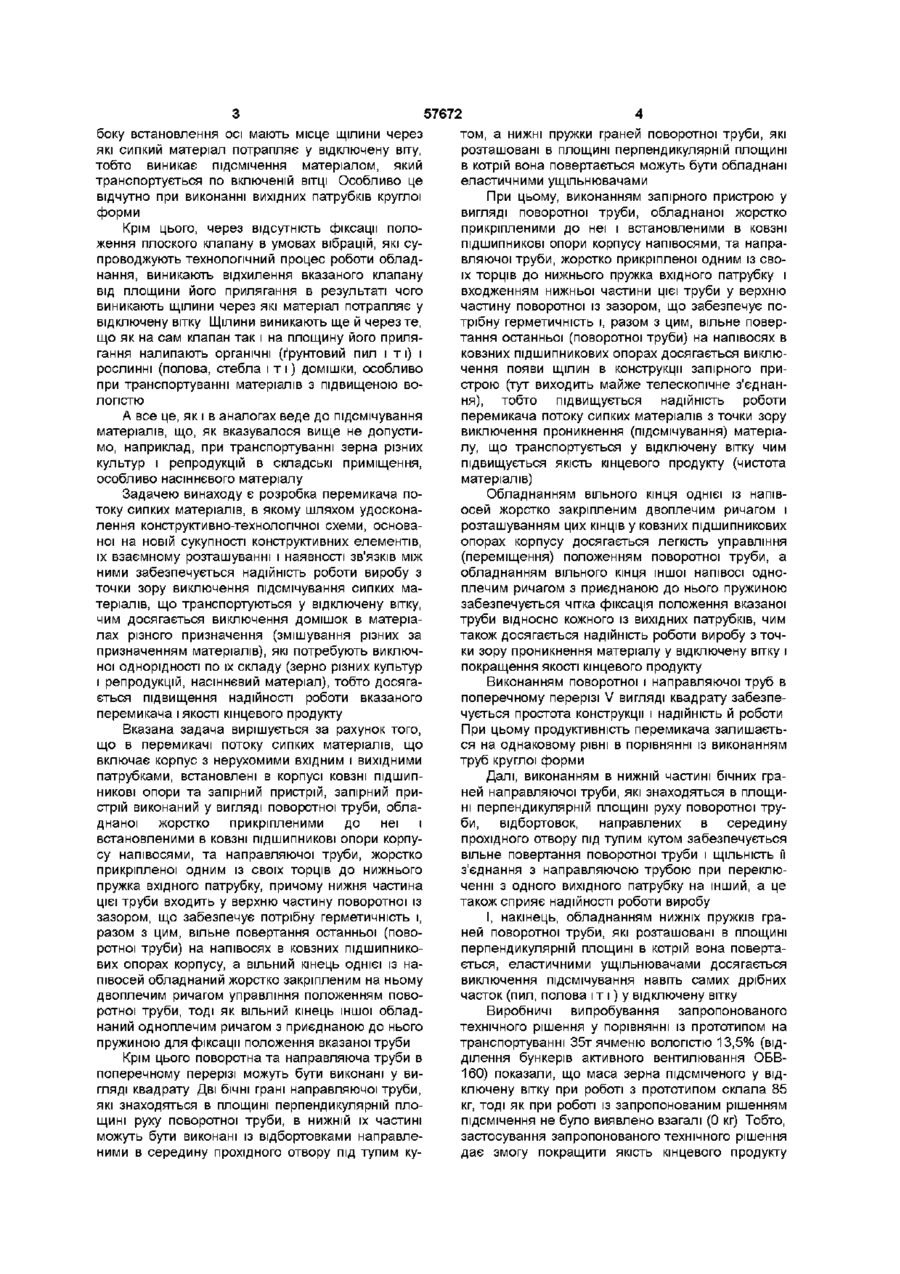

Перемикач потоку сипких матеріалів

1 Перемикач потоку сипких матеріалів, що включає корпус з нерухомим вхідним і вихідними патрубками, встановлені в корпусі ковзні ПІДШИПНИКОВІ опори та запірний пристрій, який відрізняється тим, що запірний пристрій виконаний у вигляді поворотної труби, обладнаної жорстко прикріпленими до неї і встановленими в ковзні ПІДШИПНИКОВІ опори корпусу півосями, та напрямної труби, жорстко прикріпленої одним із своїх торців до нижнього пружка вхідного патрубка, причому нижня частина цієї труби входить у верхню частину поворотної із зазором, що забезпечує потрібну герметичність і разом з цим вільне повер тання поворотної труби на півосях в ковзних підшипникових опорах корпуса, а вільний кінець однієї із півосей обладнаний жорстко закріпленим на ньому двоплечим важелем управління положенням поворотної труби, тоді як вільний кінець іншої обладнаний одноплечим важелем з приєднаною до нього пружиною для фіксації положення вказаної труби 2 Перемикач потоку сипких матеріалів по п 1, який відрізняється тим, що поворотна і напрямна труби в поперечному перерізі виконані у вигляді квадрата 3 Перемикач потоку сипких матеріалів по пп 1 і 2, який відрізняється тим, що дві бічні грані напрямної труби, які знаходяться в площині, перпендикулярній площині руху поворотної труби, в нижній їх частині виконані із відбортовками, направленими в середину прохідного отвору під тупим кутом 4 Перемикач потоку сипких матеріалів по пп 1,2 і З, який відрізняється тим, що нижні пружки граней поворотної труби, які розташовані в площині, перпендикулярній площині, в якій вона повертається, обладнані еластичними ущільнювачами Винахід відноситься до області пристроїв для транспортування сипких матеріалів, зокрема зерна по трубопроводах, і може бути ефективно використаним у сільськогосподарському виробництві, елеваторах, складах, харчовій промисловості та в інших галузях народного господарства ВІДОМІ перемикачі потоку сипких матеріалів, які включають корпус з нерухомими вхідним і вихідними патрубками, встановлені в корпусі ковзні ПІДШИПНИКОВІ опори та запірний пристрій (див, наприклад, авт свід СРСР №379409, кл B65G65/30, 1973р) До недоліків таких перемикачів потоку сипких матеріалів слід віднести те що їхні запірні пристрої не забезпечують надійності роботи перемикачів потоку з точки зору ЩІЛЬНОСТІ перекриття вихідних патрубків так як довжина клапанів становить тільки 4/5-2/3 ширини вказаних патрубків Внаслідок такого конструктивного виконання запірного пристрою у відключену вітку попадає (підсмічується) матеріал, який транспортується по включеній ВІТЦІ, що недопустимо, наприклад, при транспортуванні зерна різних культур і репродукцій в складські приміщення, особливо насіннєвого матеріалу За прототип прийнято найбільш близький по технічній суті перемикач потоку сипких матеріалів, який включає корпус з нерухомими вхідним і вихідними патрубками, встановлені в корпусі ковзні ПІДШИПНИКОВІ опори та запірний пристрій (див отделение бункеров активного вентилирования ОБВ-160// Техническое описание и инструкция по эксплуатации // ОБВ-160 00 000 ТО - Брянск, 1983-38с) Головним недоліком прототипу, як і аналогів, є також низька надійність його роботи з точки зору ЩІЛЬНОСТІ перекриття вихідних патрубків запірним пристроєм, який виконаний у вигляді плоского клапану одна із торцевих поверхонь якого жорстко прикріплена до осі, встановленої в ковзні ПІДШИПНИКОВІ опори корпуса При такому виконанні запірного пристрою з (О ю боку встановлення осі мають місце щілини через які сипкий матеріал потрапляє у відключену віту, тобто виникає підсмічення матеріалом, який транспортується по включеній ВІТЦІ Особливо це відчутно при виконанні вихідних патрубків круглої форми Крім цього, через відсутність фіксації положення плоского клапану в умовах вібрацій, які супроводжують технологічний процес роботи обладнання, виникають відхилення вказаного клапану від площини його прилягання в результаті чого виникають щілини через які матеріал потрапляє у відключену вітку Щілини виникають ще й через те, що як на сам клапан так і на площину його прилягання налипають органічні (ґрунтовий пил і т і) і рослинні (полова, стебла і т і) домішки, особливо при транспортуванні матеріалів з підвищеною вологістю А все це, як і в аналогах веде до підсмічування матеріалів, що, як вказувалося вище не допустимо, наприклад, при транспортуванні зерна різних культур і репродукцій в складські приміщення, особливо насіннєвого матеріалу Задачею винаходу є розробка перемикача потоку сипких матеріалів, в якому шляхом удосконалення конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується надійність роботи виробу з точки зору виключення підсмічування сипких матеріалів, що транспортуються у відключену вітку, чим досягається виключення домішок в матеріалах різного призначення (змішування різних за призначенням матеріалів), які потребують виключної однорідності по їх складу (зерно різних культур і репродукцій, насіннєвий матеріал), тобто досягається підвищення надійності роботи вказаного перемикача і якості кінцевого продукту Вказана задача вирішується за рахунок того, що в перемикачі потоку сипких матеріалів, що включає корпус з нерухомими вхідним і вихідними патрубками, встановлені в корпусі ковзні ПІДШИПНИКОВІ опори та запірний пристрій, запірний пристрій виконаний у вигляді поворотної труби, обладнаної жорстко прикріпленими до неї і встановленими в ковзні ПІДШИПНИКОВІ опори корпусу напівосями, та направляючої труби, жорстко прикріпленої одним із своїх торців до нижнього пружка вхідного патрубку, причому нижня частина цієї труби входить у верхню частину поворотної із зазором, що забезпечує потрібну герметичність і, разом з цим, вільне повертання останньої (поворотної труби) на напівосях в ковзних підшипникових опорах корпусу, а вільний кінець однієї із напівосей обладнаний жорстко закріпленим на ньому двоплечим ричагом управління положенням поворотної труби, тоді як вільний кінець іншої обладнаний одноплечим ричагом з приєднаною до нього пружиною для фіксації положення вказаної труби Крім цього поворотна та направляюча труби в поперечному перерізі можуть бути виконані у вигляді квадрату Дві бічні грані направляючої труби, які знаходяться в площині перпендикулярній площині руху поворотної труби, в нижній їх частині можуть бути виконані із відбортовками направленими в середину прохідного отвору під тупим ку 57672 том, а нижні пружки граней поворотної труби, які розташовані в площині перпендикулярній площині в котрій вона повертається можуть бути обладнані еластичними ущільнювачами При цьому, виконанням запірного пристрою у вигляді поворотної труби, обладнаної жорстко прикріпленими до неї і встановленими в ковзні ПІДШИПНИКОВІ опори корпусу напівосями, та направляючої труби, жорстко прикріпленої одним із своїх торців до нижнього пружка вхідного патрубку і входженням нижньої частини цієї труби у верхню частину поворотної із зазором, що забезпечує потрібну герметичність і, разом з цим, вільне повертання останньої (поворотної труби) на напівосях в ковзних підшипникових опорах досягається виключення появи щілин в конструкції запірного пристрою (тут виходить майже телескопічне з'єднання), тобто підвищується надійність роботи перемикача потоку сипких матеріалів з точки зору виключення проникнення (підсмічування) матеріалу, що транспортується у відключену вітку чим підвищується якість кінцевого продукту (чистота матеріалів) Обладнанням вільного кінця однієї із напівосей жорстко закріпленим двоплечим ричагом і розташуванням цих КІНЦІВ у ковзних підшипникових опорах корпусу досягається легкість управління (переміщення) положенням поворотної труби, а обладнанням вільного кінця іншої напівосі одноплечим ричагом з приєднаною до нього пружиною забезпечується чітка фіксація положення вказаної труби відносно кожного із вихідних патрубків, чим також досягається надійність роботи виробу з точки зору проникнення матеріалу у відключену вітку і покращення якості кінцевого продукту Виконанням поворотної і направляючої труб в поперечному перерізі V вигляді квадрату забезпечується простота конструкції і надійність й роботи При цьому продуктивність перемикача залишається на однаковому рівні в порівнянні із виконанням труб круглої форми Далі, виконанням в нижній частині бічних граней направляючої труби, які знаходяться в площині перпендикулярній площині руху поворотної труби, відбортовок, направлених в середину прохідного отвору під тупим кутом забезпечується вільне повертання поворотної труби і ЩІЛЬНІСТЬ її з'єднання з направляючою трубою при переключенні з одного вихідного патрубку на інший, а це також сприяє надійності роботи виробу І, накінець, обладнанням нижніх пружків граней поворотної труби, які розташовані в площині перпендикулярній площині в котрій вона повертається, еластичними ущільнювачами досягається виключення підсмічування навіть самих дрібних часток (пил, полова і т і) у відключену вітку Виробничі випробування запропонованого технічного рішення у порівнянні із прототипом на транспортуванні 35т ячменю вологістю 13,5% (відділення бункерів активного вентилювання ОБВ160) показали, що маса зерна підсміченого у відключену вітку при роботі з прототипом склала 85 кг, тоді як при роботі із запропонованим рішенням підсмічення не було виявлено взагалі (0 кг) Тобто, застосування запропонованого технічного рішення дає змогу покращити якість кінцевого продукту 57672 (посівний матеріал і т і) На фіг 1 схематично зображено загальний вигляд перемикача потоку сипких матеріалів, на фіг 2 вигляд зверху Перемикач потоку сипких матеріалів включає корпус із нерухомим вхідним 2 та вхідними 3 патрубками В корпусі 1 встановлені ковзні ПІДШИПНИКОВІ опори 4 та запірний пристрій 5, який виконаний у вигляді поворотної 6 та направляючої 7 труб Поворотна труба 6 обладнана жорстко прикріпленими до неї напівосями 8, які встановлені в ковзні ПІДШИПНИКОВІ опори 4 корпусу 1, та еластичними ущільнювачами 9, які прикріплені до нижніх частин граней 10 і 1 1 , розташованих в площині перпендикулярній площині в котрій вона (поворотна труба 6) повертається Вільний кінець однієї із напівосей 8 обладнаний жорстко закріпленим на ньому двоплечим ричагом 12 управління положенням поворотної труби 6, а вільний кінець іншої обладнаний одноплечим ричагом 13 і приєднаною до нього пружиною 14 для фіксації положення вказаної труби 6 Інший кінець пружини 14 приєднаний до кронштейна 15, який жорстко закріплений на корпусі 1 Направляюча труба 7 одним із своїх торців жорстко прикріплена до нижнього пружка вхідного патрубку 3, а її нижня частина входить у верхню частину поворотної труби 6 із зазором, який забезпечує потрібну герметичність і, разом з цим, вільне повертання поворотної труби 6 на півосях 8 в ковзних підшипникових опорах 4 корпусу 1 Дві бічні грані 16 і 17 направляючої труби 7, які знаходяться в площині перпендикулярній площині руху поворотної труби б, в їх нижній частині виконані з відбортовками 18, направленими в середину прохідного отвору 19 вказаної труби 7 під тупим кутом а Поворотна 6 і направляюча 7 труби в поперечному перерізі виконані у вигляді квадратів 20 і 21 так Перемикач потоку сипких матеріалів працює Перед транспортуванням сипкого матеріалу поворотна труба 6 запірного пристрою 5 за допомогою двоплечого ричага управління 12 повертається на напівосях 8 в ковзних підшипникових опорах 4 корпусу 1 Разом із повертанням поворотної труби 6, одоліваючи опір пружини 14 і розтягуючи її, повертається одноплечий ричаг 13 Як тільки одноплечий ричаг перейде через його горизонтальне положення пружина 14 зіжметься і зафіксує таке положення поворотної труби 6 відносно вихідного патрубку 3 корпусу 1, який пов'язаний із потрібною дня транспортування сипкого матеріалу віткою трубопроводу При цьому еластичний ущільнювач 9, який розташований у нижній частині грані 11 поворотної труби 6 перекриє можливу щілину між нею (поворотною трубою 6) та іншим вихідним патрубком 3, а и верхня частина повернеться відносно нижньої частини направляючої труби 7 так, що одна із відбортовок 18 грані 17 залишиться в середині неї (поворотної труби 6) біля стінки грані 11 чим перекриває можливість попадання сипкого матеріалу в інший вихідний патрубок 3 корпусу 1 і, таким чином, одна із віток трубопроводів буде повністю відключеною Матеріал, який поступає у вхідний патрубок 2 корпусу 1 через направляючу 7 і поворотну 6 труби подається у потрібну вітку трубопроводу Переключення на іншу вітку трубопроводу проводиться аналогічно описаному вище з тією лише ВІДМІННІСТЮ, що в роботу включаються про тилежний еластичний ущільнювач 9, який розміщений в нижній частині грані 10 поворотної труби 6 та протилежна відбортовка 18 грані 16 направляючої труби 7 г Комп'ютерна верстка М Мацело Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
