Ґрати для стерильних інструментів

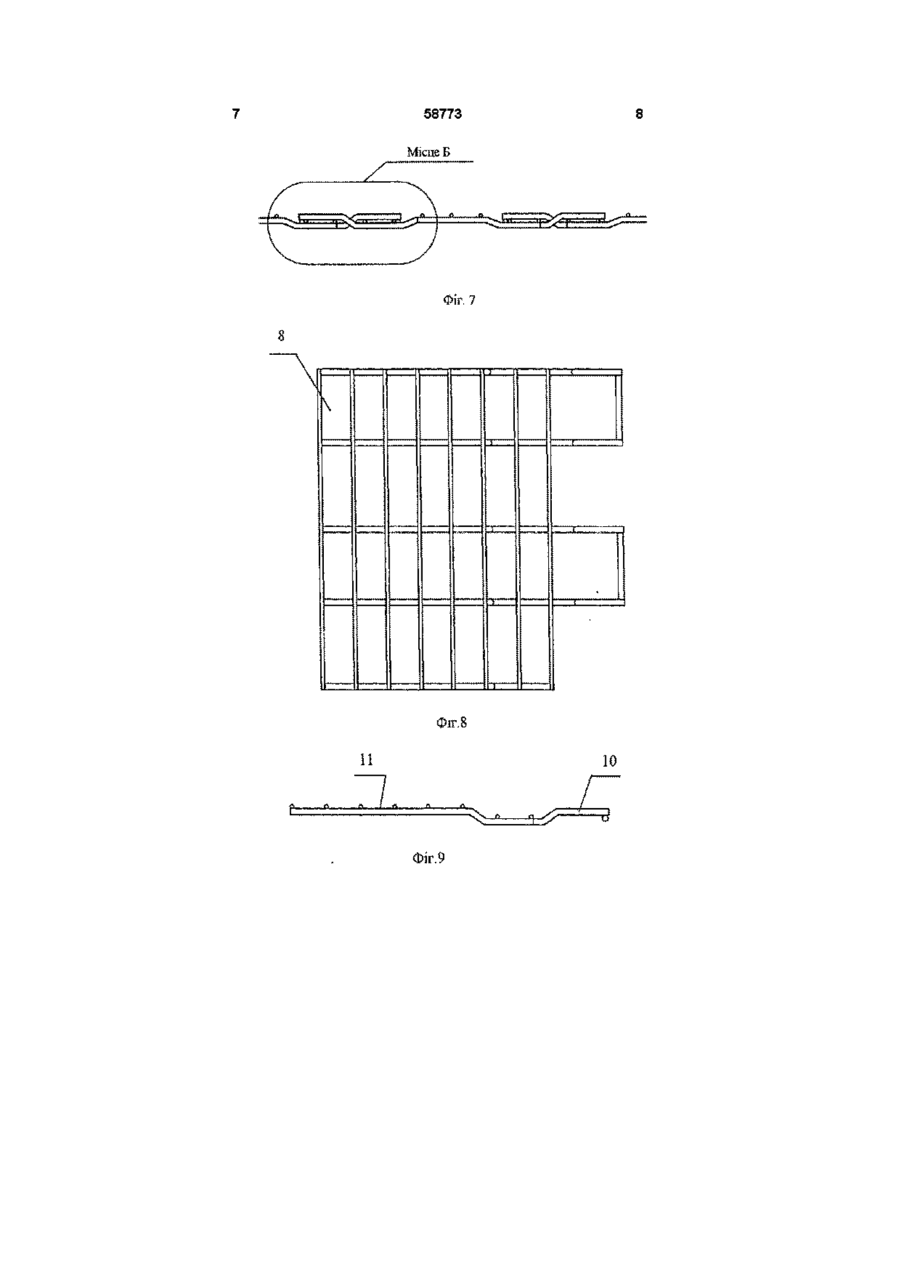

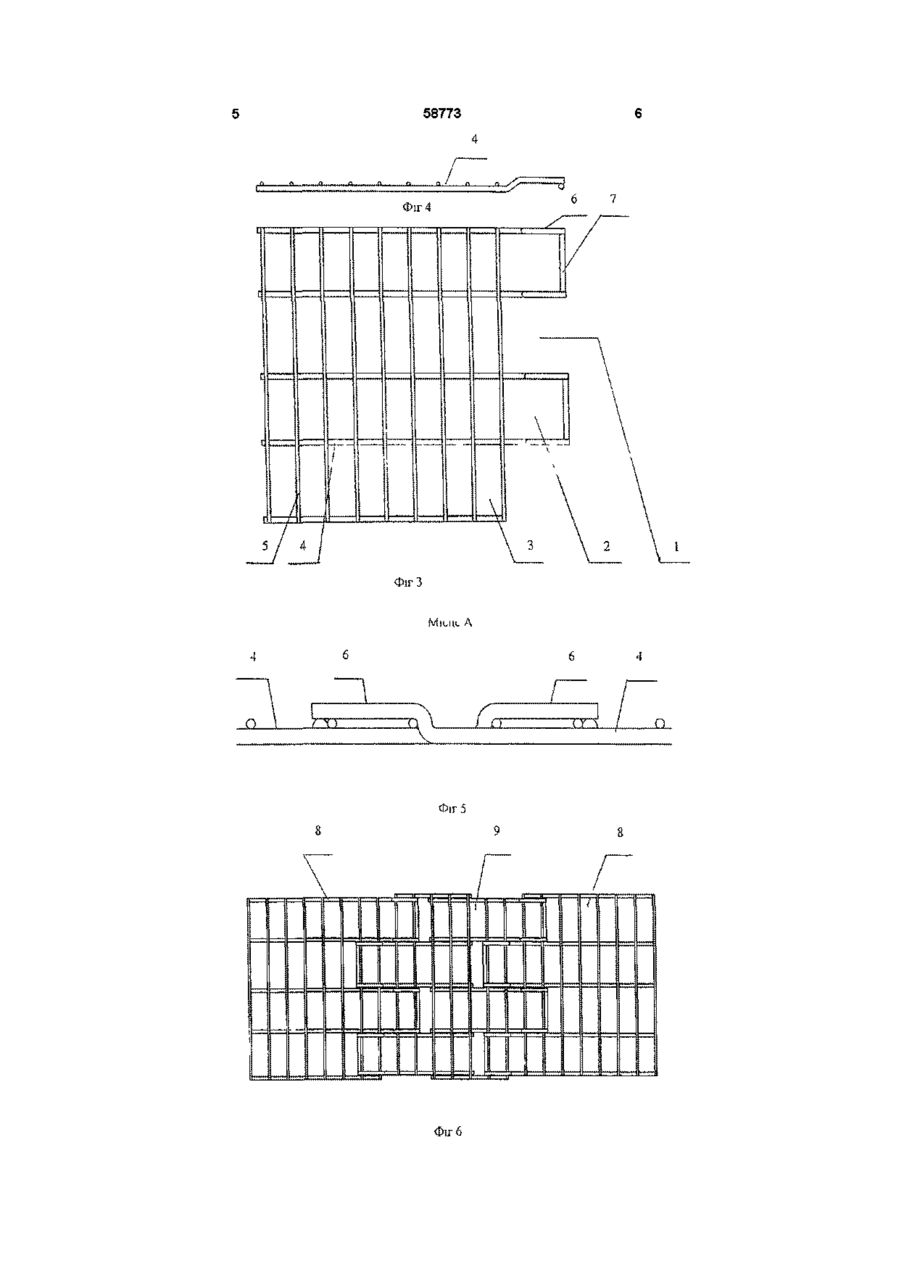

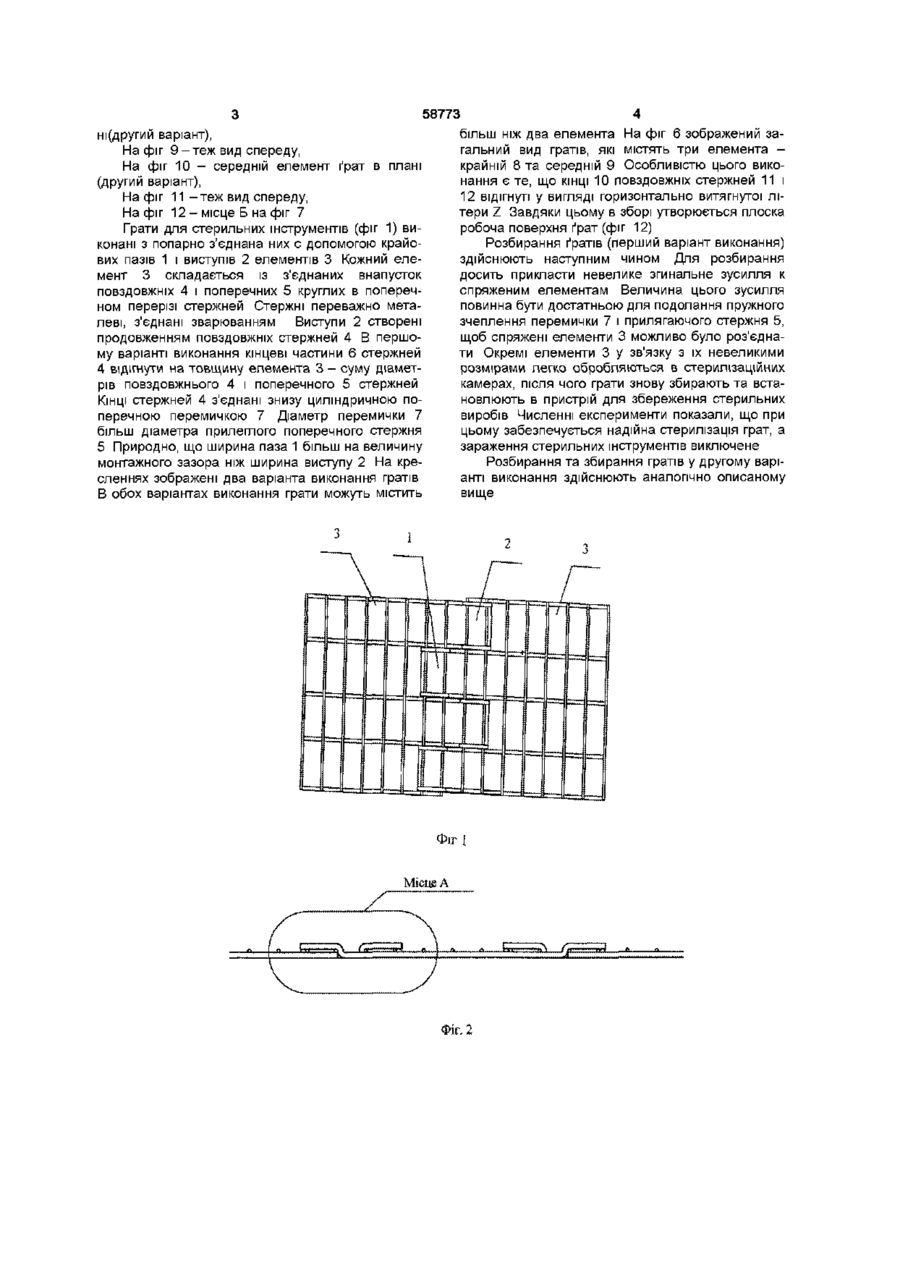

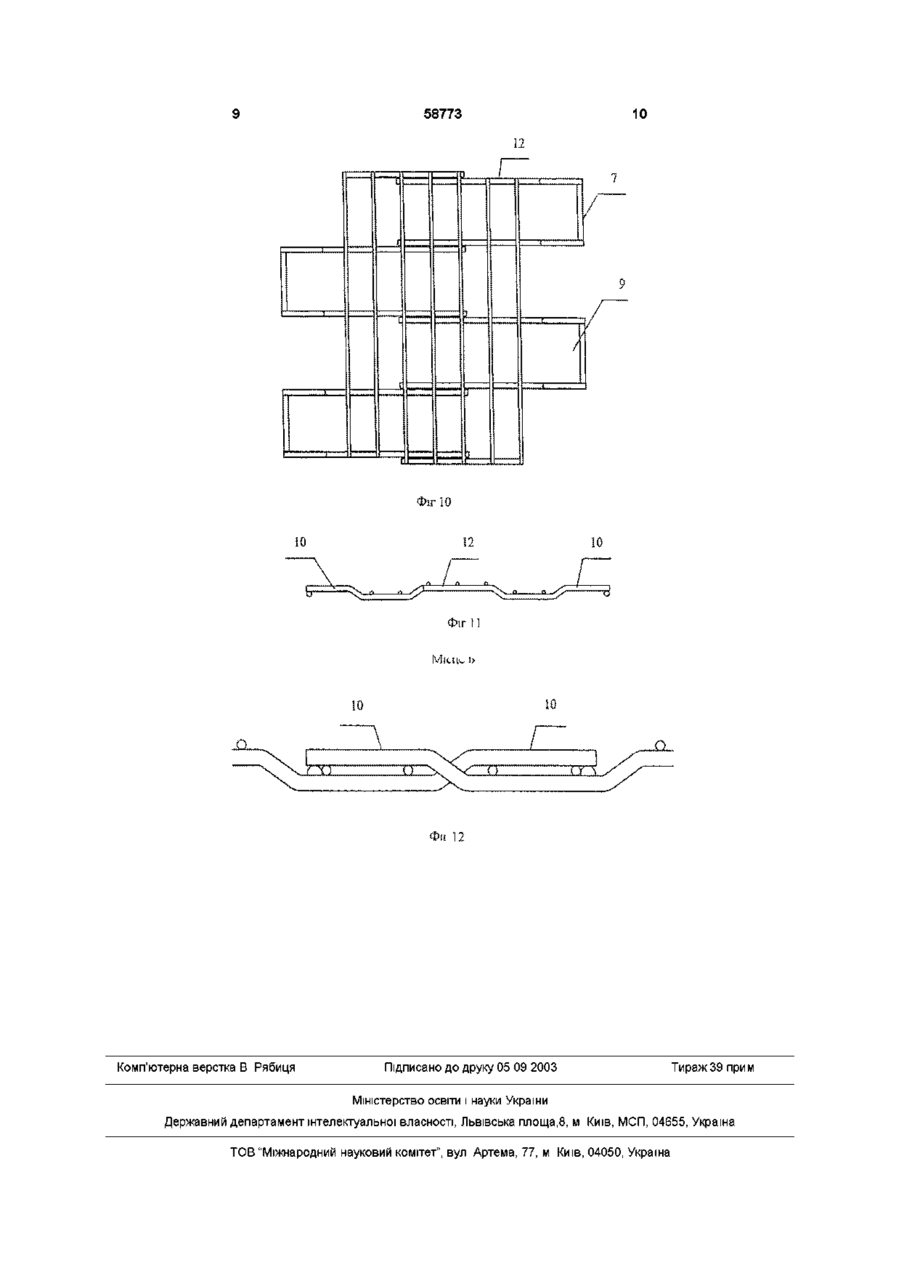

1 Ґрати для стерильних інструментів, що містять з'єднані внапусток поздовжні та поперечні стержні, які відрізняються тим, що вони виконані складеними з декількох елементів, з'єднаних з допомогою крайових пазів і виступів, причому останні утворені продовженням поздовжніх стержнів, кінцеві частини яких відігнуті, а КІНЦІ ЦИХ стер жнів попарно з єднані знизу поперечною циліндричною перемичкою з можливістю взаємодії при збиранні елементів з ВІДПОВІДНИМ прилеглим поперечним стержнем, при цьому діаметр перемички більший діаметра поперечного стержня 2 Ґрати за п 1, які відрізняються тим, що кінцеві частини виступів поздовжніх стержнів відігнуті на товщину елемента ґрат 3 Ґрати за п 1, які відрізняються тим, що кінцеві частини виступів поздовжніх стержнів відігнуті у вигляді горизонтальної витягнутої літери Z з можливістю отримання в зборі плоскої робочої поверхні ґрат Винахід відноситься до медичної техніки, а саме до пристроїв для збереження стерильних інструментів ВІДОМІ пристрої для зберігання стерильних інструментів, в яких інструменти розміщуються на ЦІЛІСНИХ ґратах, що виконані із з'єднаних внапусток повздовжніх та поперечних циліндричних стержней (патент RU 2137504 МПК /6/ А61L 2/10,1998) Розміри таких гратів, як правило, не дозволяють розмістити їх в стандартних парових або сухожарових стерилізуючих камерах, тому для знезараження гратів доводиться застосовувати дезрозчини що не гарантує стерильність як самих гратів, так і інструментів, які розміщують на них В основу винаходу поставлена задача створення ґрат для стерильного інструменту, які шляхом зміни конструкції дозволяли б розміщувати їх в стандартних парових або сухожарових стерилізуючих камерах Поставлена задача вирішується тим, що грати для стерильних інструментів, які містять з'єднані внапусток повздовжні та поперечні стержні, згідно з винаходом, виконані складовими з декількох елементів, з'єднаних з допомогою крайових пазів і виступів, причому останні створені продовженням повздовжніх стержней, кінцеві частини яких відігнуті, а КІНЦІ цих стержней попарно з'єднані знизу поперечною циліндричною перемичкою з можливістю взаємодії при збиранні елементів з ВІДПОВІДНИМ прилеглим поперечним стержнем, при цьому діаметр перемички більш діаметра поперечного стержня Кінцеві частини виступів повздовжніх стержней можуть бути відігнути на товщину елемента ґрат Кінцеві частини виступів повздовжніх стержней можуть бути відігнути у вигляді горизонтальної витягнутої літери Z з можливістю отримання в зборі плоскої робочої поверхні ґрат Таке виконання дозволяє розбирати грати на окремі елементи, розміри яких дозволяють розміщувати їх в стандартних стерилізуючих камерах Після стерилізації елементи ґрат збираються та встановлюються в пристрої для зберігання стерильних інструментів Цім досягають надійну стерильність ґрат та виключають можливість зараження інструмента в пристрої, який контактує з ними Суть запропонованого винаходу пояснюють кресленнями На фіг 1 - зображений загальний вид першого варіанта грати в плані, На фіг 2 - фрагмент виду на грати спереду(перший варіант), На фіг 3 - елемент ґрат (перший варіант), На фіг 4 - т е ж вид спереду, На фіг 5 - місце А на фіг 2, На фіг 6 - зображений загальний вид ґрат з трьох елементів (другий варіант), На фіг 7 - фрагмент виду на грати спереду (другий варіант), На фіг 8 - крайовий елемент грат в пла СО 1 00 Ю 58773 ні(другий варіант), На фіг 9 - т е ж вид спереду, На фіг 10 - середній елемент ґрат в плані (другий варіант), На фіг 11-теж вид спереду, На фіг 12 - місце Б на фіг 7 Грати для стерильних інструментів (фіг 1) виконані з попарно з'єднана них с допомогою крайових пазів 1 і виступів 2 елементів 3 Кожний елемент 3 складається із з'єднаних внапусток повздовжніх 4 і поперечних 5 круглих в поперечном перерізі стержней Стержні переважно металеві, з'єднані зварюванням Виступи 2 створені продовженням повздовжніх стержней 4 В першому варіанті виконання кінцеві частини 6 стержней 4 відігнути на товщину елемента 3 - суму діаметрів повздовжнього 4 і поперечного 5 стержней КІНЦІ стержней 4 з'єднані знизу циліндричною поперечною перемичкою 7 Діаметр перемички 7 більш діаметра прилеглого поперечного стержня 5 Природно, що ширина паза 1 більш на величину монтажного зазора ніж ширина виступу 2 На кресленнях зображені два варіанта виконання гратів В обох варіантах виконання грати можуть містить більш ніж два елемента На фіг 6 зображений загальний вид гратів, які містять три елемента крайній 8 та середній 9 Особливістю цього виконання є те, що КІНЦІ 10 повздовжніх стержней 11 і 12 відігнуті у вигляді горизонтально витягнутої літери Z Завдяки цьому в зборі утворюється плоска робоча поверхня ґрат (фіг 12) Розбирання ґратів (перший варіант виконання) здійснюють наступним чином Для розбирання досить прикласти невелике згинальне зусилля к спряженим елементам Величина цього зусилля повинна бути достатньою для подолання пружного зчеплення перемички 7 і прилягаючого стержня 5, щоб спряжені елементи 3 можливо було роз'єднати Окремі елементи 3 у зв'язку з їх невеликими розмірами легко обробляються в стерилізаційних камерах, після чого грати знову збирають та встановлюють в пристрій для збереження стерильних виробів Численні експерименти показали, що при цьому забезпечується надійна стерилізація грат, а зараження стерильних інструментів виключене Розбирання та збирання гратів у другому варіанті виконання здійснюють аналогічно описаному вище Фіг. 2 58773 _a о о о а я_ 6 Фіг 4 ФІГ 7 З iVUua. A Фіг 5 FT= Hi II— hi'" я I Фіг. 7 = 10 Фіг.9 10 58773 12 —t і 3 г —J • * M Фіг 10 12 10 10 10 10 Фіі 12 Комп'ютерна верстка В Рябиця Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
