Тара для сипких матеріалів

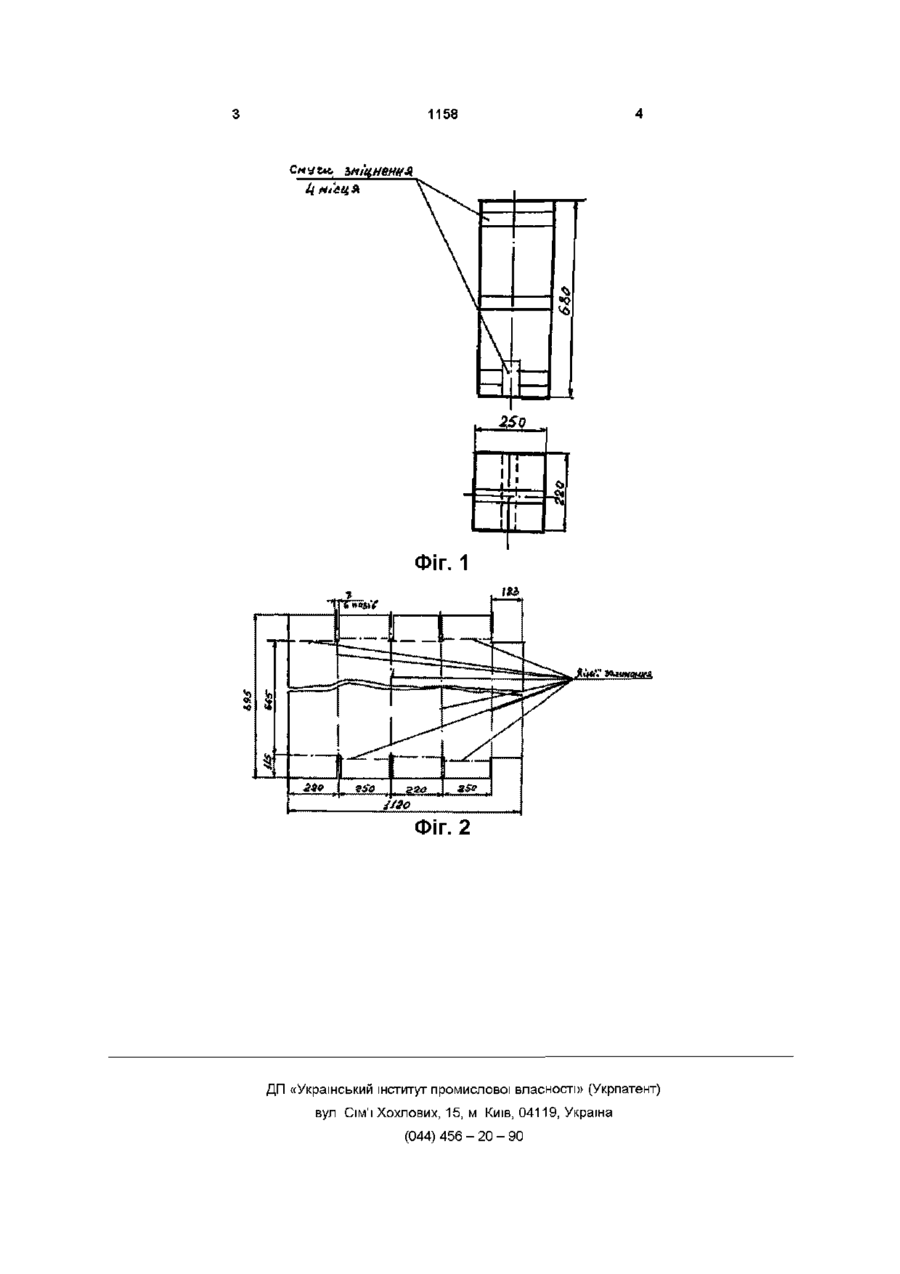

Тара для сипких матеріалів, що являє собою короб з гофрованого картону, яка відрізняється тим, що короб виконаний з п'ятишарового гофрованого картону і має розміри в основі 250х220мм і висоту 680мм з клапанами, що відкриваються у верхній частині при вертикальному розташуванні короба Корисна модель відноситься до пакувальних виробів для транспортування і збереження сипких матеріалів і може бути використана, зокрема, для упакування сипких вибухових речовин Відома тара для упакування сипких матеріалів, що представляє собою короб розміром 500 х 500 х 500мм, виготовлений із тришарового гофрованого картону ( див , наприклад, Тара специальная Т и п і У Исполнение 1 ГОСТ В 20854-77) Недоліком відомої тари є низькі и МІЦНІСНІ характеристики Це виявляється в тім, що при заповненні сипким матеріалом короб роздувається з боків і можливі розриви його по основних ЛІНІЯХ вигину Причиною цього є неправильно обрані співвідношення розмірів короба і товщини матеріалу з якого він виготовлений Цими ж причинами обумовлений другий недолік, що полягає в тім, що при розміщенні заповнених сипким матеріалом коробів на європалеті (ПІДДОНІ), що має стандартні розміри 1200 х 1000мм, не ефективно використовується обсяг європалета Крім того, у зв'язку з тим що короби розміщаються на європалеті в кілька рядів, роздування коробів ще більше збільшується і збільшується небезпека розриву по основних ЛІНІЯХ вигину Задачею корисної моделі є створення тари для сипких матеріалів, у якій за рахунок вибору оптимальних співвідношень розмірів короба і товщини гофрованого картону виключається його роздування з боків та імовірність розривів по осно виконаний з п'ятишарового гофрованого картону і має розміри в основі 250 х 220мм і висоту 680мм з клапанами, що відкриваються у верхній частині при вертикальному розташуванні короба Сутність корисної моделі пояснюється кресленнями де на фіг 1 показаний загальний вид тари для сипких матеріалів, на фіг 2 приведена форма заготівлі для виготовлення короба тари Виготовлення тари для сипких матеріалів виконують у такий спосіб Гофровані аркуші п'ятишарового картону пропускають через біговочну машину У результаті одержують лист заданого формату з продавленою канавкою в місцях вигину Лист направляють на прес для пробивання клапанів Після пресування одержують готову заготівлю короба тари (фіг 2) Форму короба утворюють загинанням елементів розверстки по ЛІНІЯХ згину, заклеюванням із застосуванням стрічки стикувальних швів і наклейкою зміцнювальних смуг При упакуванні сипкий матеріал засипають у тару по 20 - 25кг, клапана короба заклеюють липкою стрічкою Короба встановлюють на європалет у вертикальному положенні таким чином, щоб розмір основи короба 250мм розташовувався уздовж сторони європалета, що має розмір 1000мм Короба розміщають на європалеті в 5 рядів Дослідна перевірка підтвердила надійність запропонованої тари для сипких матеріалів від роздування бічних стінок і небезпеки розривів по ЛІНІЯХ вигинів короба При цьому ЩІЛЬНІСТЬ завантаження європалета збільшилася на 25% при одній і тій же масі сипкого матеріалу, що завантажується, у порівнянні з прототипом вних ЛІНІЯХ вигину короба і збільшується ЩІЛЬНІСТЬ завантаження європалета Поставлена задача вирішується за рахунок того, що в тарі для сипких матеріалів, що представляє собою короб з гофрованого картону, короб 00 ю 1158 V| . 250 і іt і —*і r ' 11 ! і ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
