Формула / Реферат

Установка для розділення твердих побутових відходів, що включає пристрої для збирання легких та важких виділених фракцій і їх відводу, яка відрізняється тим, що вона містить водний басейн з трапецієвидним перерізом, бічні стінки якого виконано з пластин, між якими є поздовжні ряди отворів, у водному басейні виконано розсікач у вигляді призми, по різні боки якої розміщено приймальні і глибинні лотки, в глибинних лотках розміщено трали для видалення окремих фракцій і гідродинамічні форсунки, установка має також гідродинамічні сопла, з'єднані з циркуляційним насосом, уловлювачі піску і дрібного скла з клапанами їх видалення.

Текст

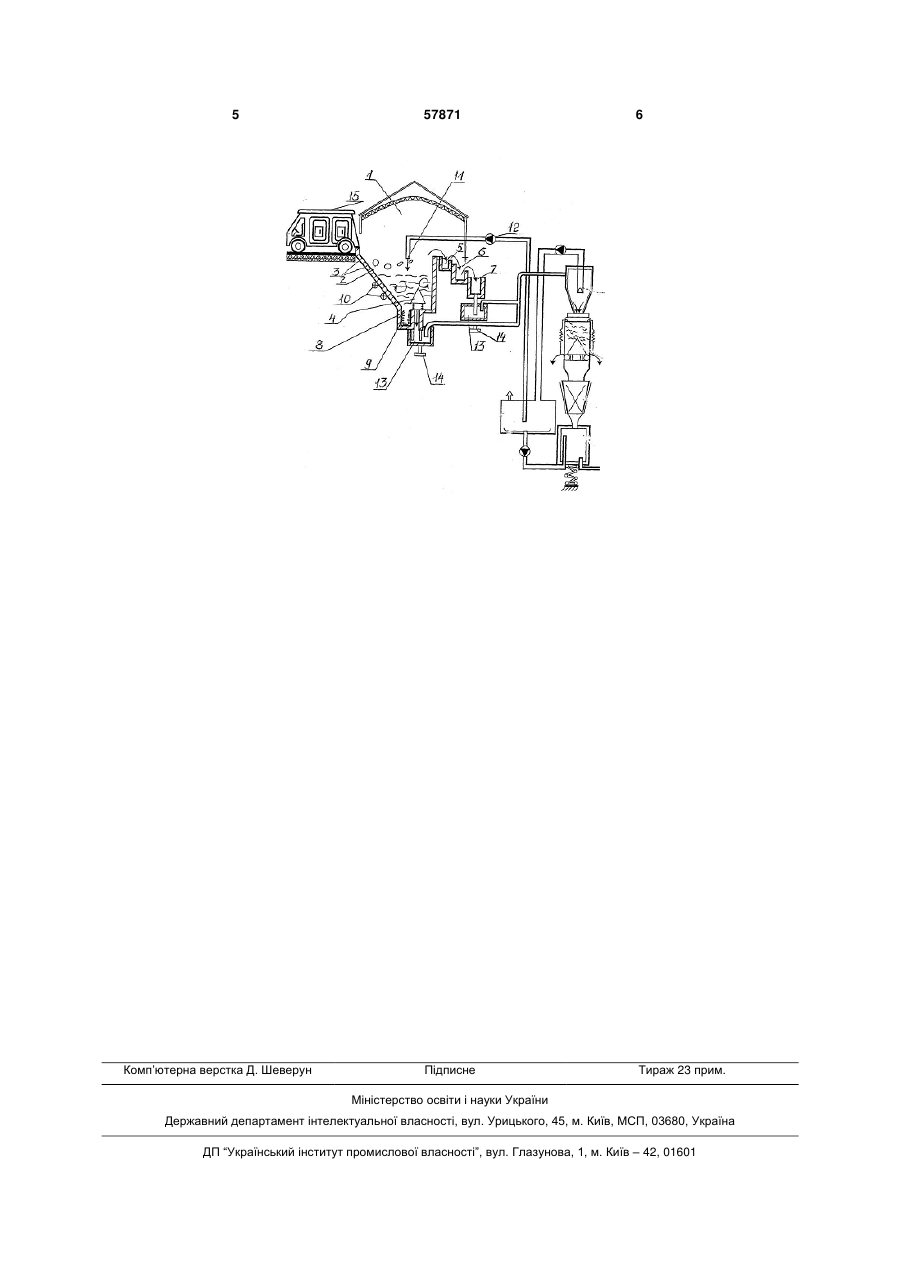

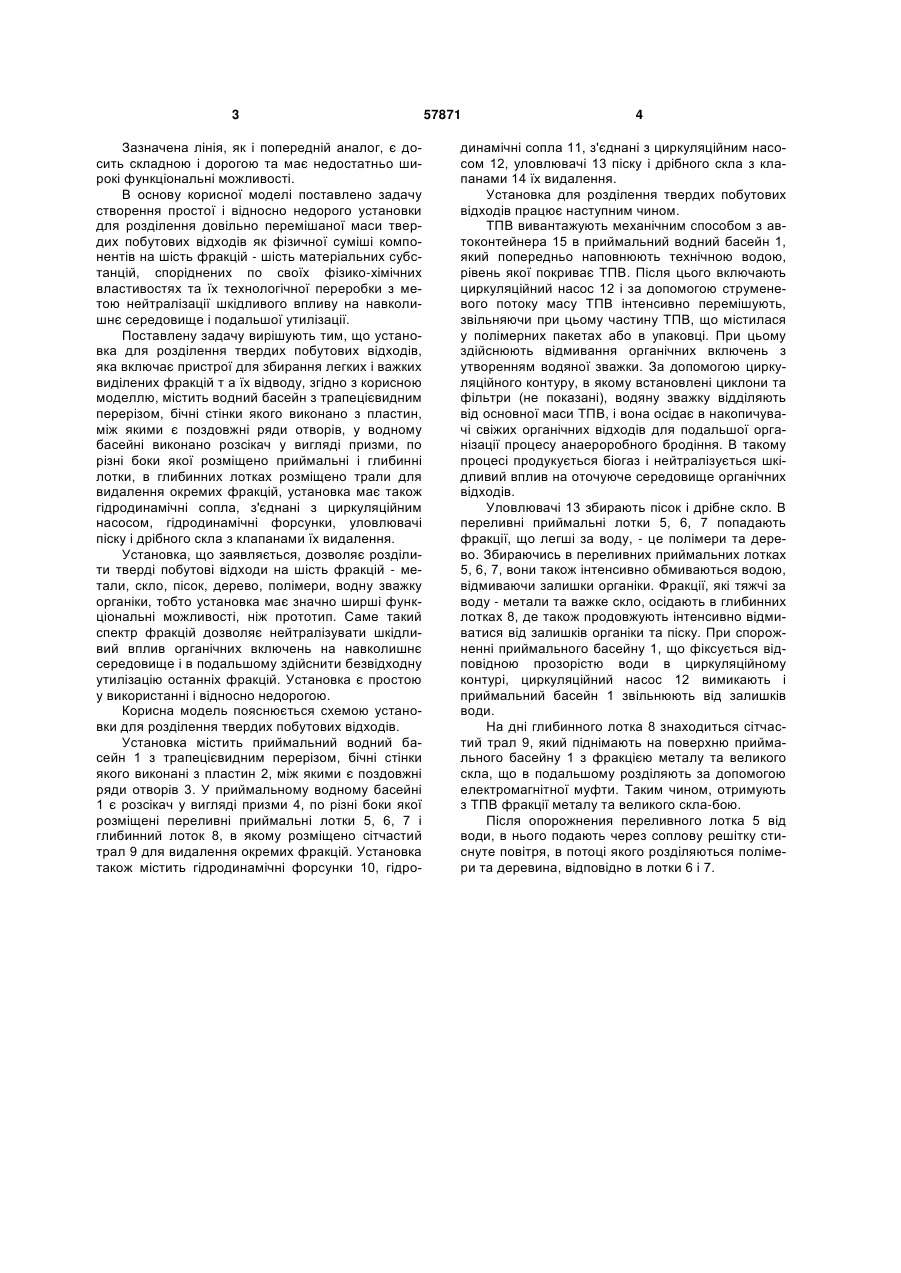

Установка для розділення твердих побутових відходів, що включає пристрої для збирання лег 3 Зазначена лінія, як і попередній аналог, є досить складною і дорогою та має недостатньо широкі функціональні можливості. В основу корисної моделі поставлено задачу створення простої і відносно недорого установки для розділення довільно перемішаної маси твердих побутових відходів як фізичної суміші компонентів на шість фракцій - шість матеріальних субстанцій, споріднених по своїх фізико-хімічних властивостях та їх технологічної переробки з метою нейтралізації шкідливого впливу на навколишнє середовище і подальшої утилізації. Поставлену задачу вирішують тим, що установка для розділення твердих побутових відходів, яка включає пристрої для збирання легких і важких виділених фракцій т а їх відводу, згідно з корисною моделлю, містить водний басейн з трапецієвидним перерізом, бічні стінки якого виконано з пластин, між якими є поздовжні ряди отворів, у водному басейні виконано розсікач у вигляді призми, по різні боки якої розміщено приймальні і глибинні лотки, в глибинних лотках розміщено трали для видалення окремих фракцій, установка має також гідродинамічні сопла, з'єднані з циркуляційним насосом, гідродинамічні форсунки, уловлювачі піску і дрібного скла з клапанами їх видалення. Установка, що заявляється, дозволяє розділити тверді побутові відходи на шість фракцій - метали, скло, пісок, дерево, полімери, водну зважку органіки, тобто установка має значно ширші функціональні можливості, ніж прототип. Саме такий спектр фракцій дозволяє нейтралізувати шкідливий вплив органічних включень на навколишнє середовище і в подальшому здійснити безвідходну утилізацію останніх фракцій. Установка є простою у використанні і відносно недорогою. Корисна модель пояснюється схемою установки для розділення твердих побутових відходів. Установка містить приймальний водний басейн 1 з трапецієвидним перерізом, бічні стінки якого виконані з пластин 2, між якими є поздовжні ряди отворів 3. У приймальному водному басейні 1 є розсікач у вигляді призми 4, по різні боки якої розміщені переливні приймальні лотки 5, 6, 7 і глибинний лоток 8, в якому розміщено сітчастий трал 9 для видалення окремих фракцій. Установка також містить гідродинамічні форсунки 10, гідро 57871 4 динамічні сопла 11, з'єднані з циркуляційним насосом 12, уловлювачі 13 піску і дрібного скла з клапанами 14 їх видалення. Установка для розділення твердих побутових відходів працює наступним чином. ТПВ вивантажують механічним способом з автоконтейнера 15 в приймальний водний басейн 1, який попередньо наповнюють технічною водою, рівень якої покриває ТПВ. Після цього включають циркуляційний насос 12 і за допомогою струменевого потоку масу ТПВ інтенсивно перемішують, звільняючи при цьому частину ТПВ, що містилася у полімерних пакетах або в упаковці. При цьому здійснюють відмивання органічних включень з утворенням водяної зважки. За допомогою циркуляційного контуру, в якому встановлені циклони та фільтри (не показані), водяну зважку відділяють від основної маси ТПВ, і вона осідає в накопичувачі свіжих органічних відходів для подальшої організації процесу анаероробного бродіння. В такому процесі продукується біогаз і нейтралізується шкідливий вплив на оточуюче середовище органічних відходів. Уловлювачі 13 збирають пісок і дрібне скло. В переливні приймальні лотки 5, 6, 7 попадають фракції, що легші за воду, - це полімери та дерево. Збираючись в переливних приймальних лотках 5, 6, 7, вони також інтенсивно обмиваються водою, відмиваючи залишки органіки. Фракції, які тяжчі за воду - метали та важке скло, осідають в глибинних лотках 8, де також продовжують інтенсивно відмиватися від залишків органіки та піску. При спорожненні приймального басейну 1, що фіксується відповідною прозорістю води в циркуляційному контурі, циркуляційний насос 12 вимикають і приймальний басейн 1 звільнюють від залишків води. На дні глибинного лотка 8 знаходиться сітчастий трал 9, який піднімають на поверхню приймального басейну 1 з фракцією металу та великого скла, що в подальшому розділяють за допомогою електромагнітної муфти. Таким чином, отримують з ТПВ фракції металу та великого скла-бою. Після опорожнения переливного лотка 5 від води, в нього подають через соплову решітку стиснуте повітря, в потоці якого розділяються полімери та деревина, відповідно в лотки 6 і 7. 5 Комп’ютерна верстка Д. Шеверун 57871 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Plant for separation of domestic solid waste

Автори англійською

Shevchenko Valerii Mykolaiovych, Miroshnikova Taisia Karpivna, Semenov Viktor Oleksandrovych, Rostovtsev Oleksandr Mykolaiovych

Назва патенту російською

Установка для разделения твердых бытовых отходов

Автори російською

Швченко Валерий Николаевич, Мирошникова Таисия Карповна, Семенов Виктор Александрович, Ростовцев Александр Николаевич

МПК / Мітки

МПК: B03B 7/00, B03B 5/00

Мітки: твердих, установка, розділення, побутових, відходів
