Номер патенту: 47204

Опубліковано: 17.06.2002

Автор: Литвинський Гаррі Григорович

Завантажити PDF файл.

Формула / Реферат

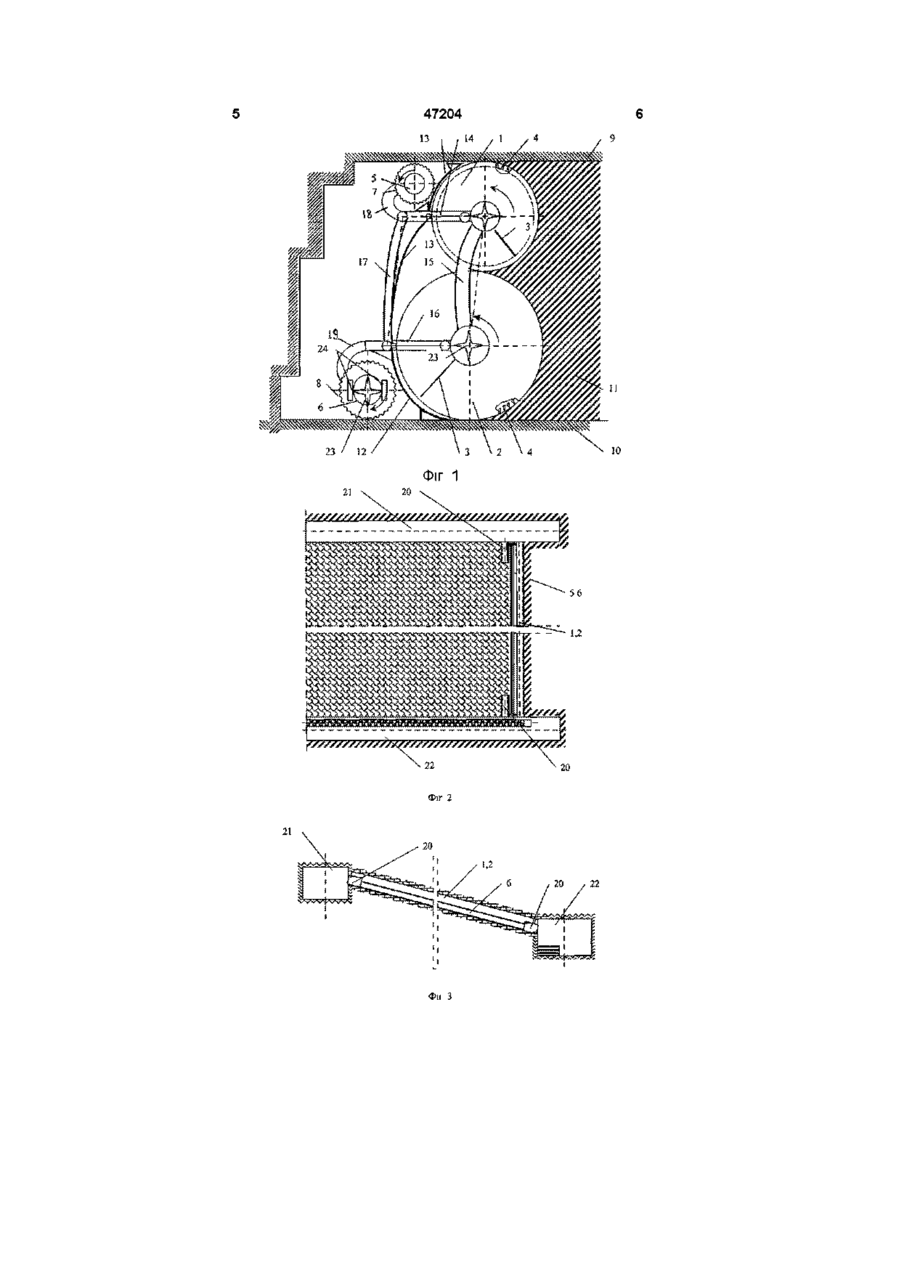

1. Агрегат фронтальної виїмки пластів, що містить розташовані вдовж очисного вибою руйнівний і транспортувальний органи, а також подавальний пристрій, який відрізняється тим, що руйнівний і транспортувальний органи виконані як одне ціле у вигляді спарених ставів шнеків, а подавальний пристрій виконано з двох ставів труб, які розташовані паралельно очисному вибою й наділені котками, розпертими в покрівлю й підошву пласта.

2. Агрегат фронтальної виїмки пластів по п. 1, який відрізняється тим, що стави спарених шнеків і труб подавального пристрою з'єднані між собою за допомогою стрижнів шарнірного паралелограма, дві сторони якого паралельні площині пласта, а дві інші мають можливість повороту щодо шарнірів відповідно до зміни потужності пласта.

3. Агрегат фронтальної виїмки пластів по п. 1, який відрізняється тим, що стави спарених шнеків і труб подавального пристрою виконані з окремих секцій, кожна з яких з'єднана із сусідніми карданами, з можливістю повороту відносно одна одної лише по нормалі до площини пласта за допомогою обмежника, який встановлено на кардані і з'єднано з стрижнями шарнірного паралелограма.

Текст

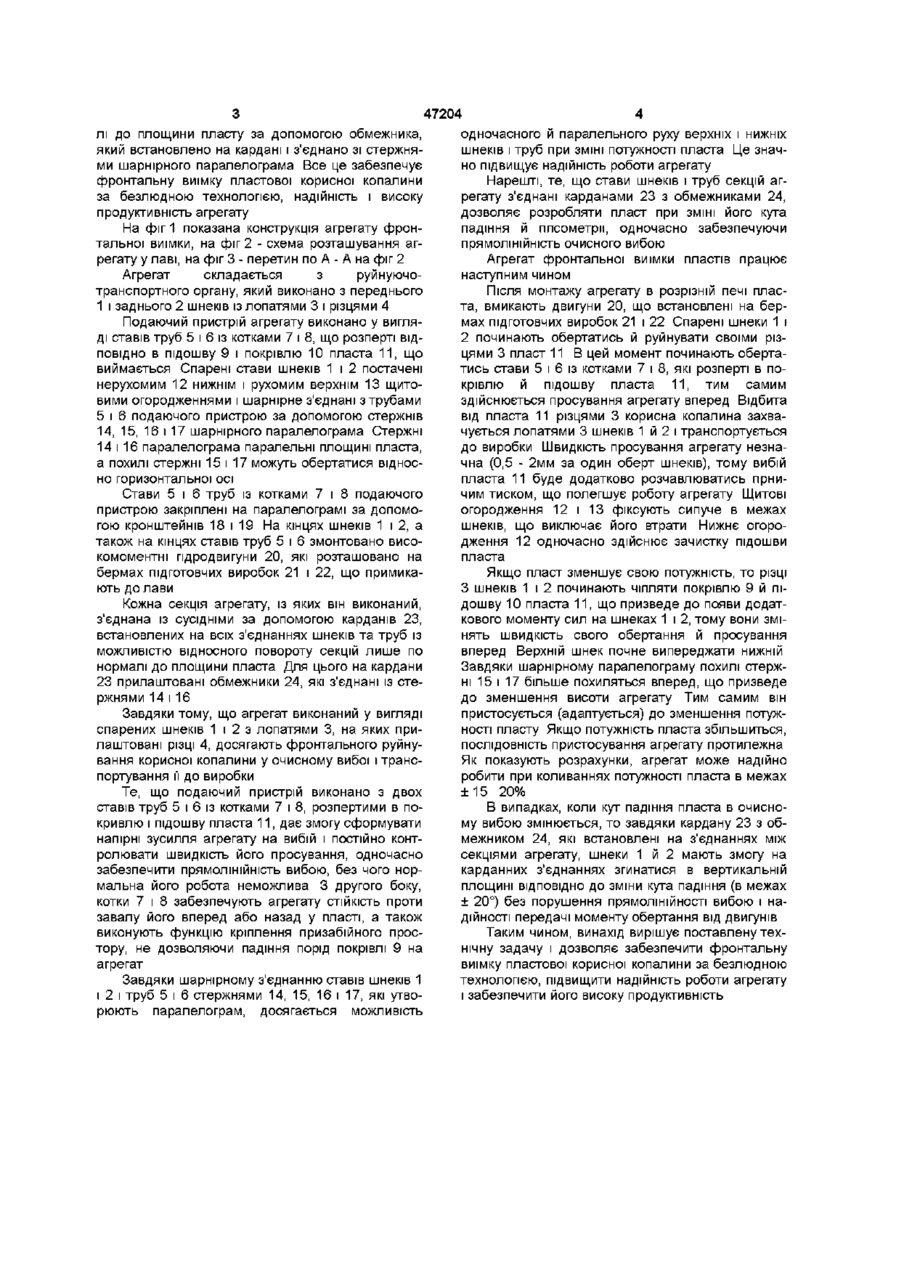

1 Агрегат фронтальної виїмки пластів, що містить розташовані вдовж очисного вибою руйнівний і транспортувальний органи, а також подавальний пристрій, який відрізняється тим, що руйнівний і транспортувальний органи виконані як одне ціле у вигляді спарених ставів шнеків, а подавальний пристрій виконано з двох ставів труб, які розташовані паралельно очисному вибою й наділені котками, розпертими в покрівлю й підошву пласта 2 Агрегат фронтальної виїмки пластів по п 1,який відрізняється тим, що стави спарених шнеків і труб подавального пристрою з'єднані між собою за допомогою стрижнів шарнірного паралелограма, дві сторони якого паралельні площині пласта, а дві ІНШІ мають можливість повороту щодо шарнірів ВІДПОВІДНО до зміни потужності пласта 3 Агрегат фронтальної виїмки пластів по п 1,який відрізняється тим, що стави спарених шнеків і труб подавального пристрою виконані з окремих секцій, кожна з яких з'єднана із сусідніми карданами, з можливістю повороту відносно одна одної лише по нормалі до площини пласта за допомогою обмежника, який встановлено на кардані і з'єднано з стрижнями шарнірного паралелограма Винахід відноситься до гірничої промисловості і призначений для використання при розробці пластових родовищ корисних копалин за безлюдною технологією Відомий агрегат бурошнекової виїмки вугілля, що включає шнековий став, яким вибурюють свердловини в пласті з залишенням міжкамерних ЦІЛИКІВ вугілля [Ямаков А Ф и др Выемка угля бурошнековым способом - М Недра, 1976 - с 7 11] Недоліком цього агрегату є низька продуктивність і великі втрати вугілля Відомий також агрегат як виємочна очисна машина для безлюдної виїмки вугілля, що включає візок і корпус, на якому встановлено робочий орган у вигляді горизонтального ріжучого барабана, обертання якому передають два бокових ріжучих ланцюги [А с СССР №1254150, кл Е21С27/00, 1986] Недоліками цього агрегату є періодичність у роботі, тривалі технологічні перерви, великі втрати вугілля і низька продуктивність Найбільш близьким по технічній суті і досягаемому ефекту є фронтальний агрегат для виїмки вугілля, що включає руйнуючий орган, транспортуючий став і подаючий пристрій [А с СССР №1511382, кл Е21С27/00, 1989] Недоліками цього агрегату є складність конструкції, необхідність присутності людей в очисному вибою, ЦИКЛІЧНІСТЬ роботи В основу винаходу покладене завдання створити такий агрегат фронтальної виїмки пластів, в якому завдяки новому виконанню руйнуючого і транспортуючого органів та особливому з'єднанню і форми елементів подаючого пристрою забезпечується фронтальна виїмка пластової корисної копалини за безлюдною технологією, надійність роботи агрегату, висока продуктивність Ця технічна задача досягається тим, що агрегат фронтальної виїмки пластів включає руйнуючий і транспортуючий органи, а також подаючий пристрій, згідно з винаходом руйнуючий і транспортуючий органи виконані як одне ціле у вигляді спарених ставів шнеків, а подаючий пристрій виконано у вигляді двох ставів труб, розташованих паралельно очисному вибою і наділених котками, які розперті в покрівлю й підошву пласту, стави спарених шнеків і труб подаючого пристрою з'єднані між собою за допомогою стержнів шарнірного паралелограма, дві сторони якого паралельні площині пласту, а дві ІНШІ мають можливість повороту ВІДПОВІДНО до зміни потужності пласту Крім того, стави спарених штреків і труб подаючого пристрою виконані з окремих секцій, кожна з яких з'єднані із сусідніми карданами, з можливістю повороту секцій відносно одна одної лише по норма 47204 лі до площини пласту за допомогою обмежника, який встановлено на кардані і з'єднано зі стержнями шарнірного паралелограма Все це забезпечує фронтальну виїмку пластової корисної копалини за безлюдною технологією, надійність і високу продуктивність агрегату На фіг 1 показана конструкція агрегату фронтальної виїмки, на фіг 2 - схема розташування агрегату у лаві, на фіг 3 - перетин по А - А на фіг 2 Агрегат складається з руйнуючотранспортного органу, який виконано з переднього 1 і заднього 2 шнеків із лопатями 3 і різцями 4 Подаючий пристрій агрегату виконано у вигляді ставів труб 5 і 6 із котками 7 і 8, що розперті ВІДПОВІДНО в підошву 9 і покрівлю 10 пласта 11, що виймається Спарені стави шнеків 1 і 2 постачені нерухомим 12 нижнім і рухомим верхнім 13 щитовими огородженнями і шарнірне з'єднані з трубами 5 і 6 подаючого пристрою за допомогою стержнів 14, 15, 16 і 17 шарнірного паралелограма Стержні 14 і 16 паралелограма паралельні площині пласта, а похилі стержні 15 і 17 можуть обертатися відносно горизонтальної осі Стави 5 і 6 труб із котками 7 і 8 подаючого пристрою закріплені на паралелограмі за допомогою кронштейнів 18 і 19 На кінцях шнеків 1 і 2, а також на кінцях ставів труб 5 і 6 змонтовано високомоментні пдродвигуни 20, які розташовано на бермах підготовчих виробок 21 і 22, що примикають до лави Кожна секція агрегату, із яких він виконаний, з'єднана із сусідніми за допомогою карданів 23, встановлених на всіх з'єднаннях шнеків та труб із можливістю відносного повороту секцій лише по нормалі до площини пласта Для цього на кардани 23 прилаштовані обмежники 24, які з'єднані із стержнями 14 і 16 Завдяки тому, що агрегат виконаний у вигляді спарених шнеків 1 і 2 з лопатями 3, на яких прилаштовані різці 4, досягають фронтального руйнування корисної копалини у очисному вибої і транспортування її до виробки Те, що подаючий пристрій виконано з двох ставів труб 5 і 6 із котками 7 і 8, розпертими в покривлю і підошву пласта 11, дає змогу сформувати напірні зусилля агрегату на вибій і постійно контролювати швидкість його просування, одночасно забезпечити прямолінійність вибою, без чого нормальна його робота неможлива 3 другого боку, котки 7 і 8 забезпечують агрегату СТІЙКІСТЬ проти завалу його вперед або назад у пласті, а також виконують функцію кріплення призабійного простору, не дозволяючи падіння порід покрівлі 9 на агрегат Завдяки шарнірному з'єднанню ставів шнеків 1 і 2 і труб 5 і 6 стержнями 14, 15, 16 і 17, які утворюють паралелограм, досягається можливість одночасного и паралельного руху верхніх і нижніх шнеків і труб при ЗМІНІ потужності пласта Це значно підвищує надійність роботи агрегату Нарешті, те, що стави шнеків і труб секцій агрегату з'єднані карданами 23 з обмежниками 24, дозволяє розробляти пласт при ЗМІНІ ЙОГО кута падіння й гіпсометри, одночасно забезпечуючи прямолінійність очисного вибою Агрегат фронтальної виїмки пластів працює наступним чином Після монтажу агрегату в розрізній печі пласта, вмикають двигуни 20, що встановлені на бермах підготовчих виробок 21 і 22 Спарені шнеки 1 і 2 починають обертатись й руйнувати своїми різцями 3 пласт 11 В цей момент починають обертатись стави 5 і 6 із котками 7 і 8, які розперті в покрівлю й підошву пласта 11, тим самим здійснюється просування агрегату вперед Відбита від пласта 11 різцями 3 корисна копалина захвачується лопатями 3 шнеків 1 й 2 і транспортується до виробки Швидкість просування агрегату незначна (0,5 - 2мм за один оберт шнеків), тому вибій пласта 11 буде додатково розчавлюватись гірничим тиском, що полегшує роботу агрегату Щитові огородження 12 і 13 фіксують сипуче в межах шнеків, що виключає його втрати Нижнє огородження 12 одночасно здійснює зачистку підошви пласта Якщо пласт зменшує свою потужність, то різці 3 шнеків 1 і 2 починають чіпляти покрівлю 9 й підошву 10 пласта 11, що призведе до появи додаткового моменту сил на шнеках 1 і 2, тому вони змінять швидкість свого обертання й просування вперед Верхній шнек почне випереджати нижній Завдяки шарнірному паралелограму похилі стержні 15 і 17 більше похиляться вперед, що призведе до зменшення висоти агрегату Тим самим він пристосується (адаптується) до зменшення потужності пласту Якщо потужність пласта збільшиться, ПОСЛІДОВНІСТЬ пристосування агрегату протилежна Як показують розрахунки, агрегат може надійно робити при коливаннях потужності пласта в межах ±15 20% В випадках, коли кут падіння пласта в очисному вибою змінюється, то завдяки кардану 23 з обмежником 24, які встановлені на з'єднаннях між секціями агрегату, шнеки 1 й 2 мають змогу на карданних з'єднаннях згинатися в вертикальній площині ВІДПОВІДНО до зміни кута падіння (в межах ± 20°) без порушення прямолінійності вибою і надійності передачі моменту обертання від двигунів Таким чином, винахід вирішує поставлену технічну задачу і дозволяє забезпечити фронтальну виїмку пластової корисної копалини за безлюдною технологією, підвищити надійність роботи агрегату і забезпечити його високу продуктивність Фіг 2 Фи З 47204 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Автори англійською

Lytvynskyi Harri Hryhorovych

Автори російською

Литвинский Гарри Григорьевич

МПК / Мітки

МПК: E21C 27/00

Мітки: виїмки, агрегат, фронтально, пластів
