Світлодіодний пристрій попереджувального знака “пішохідний перехід”

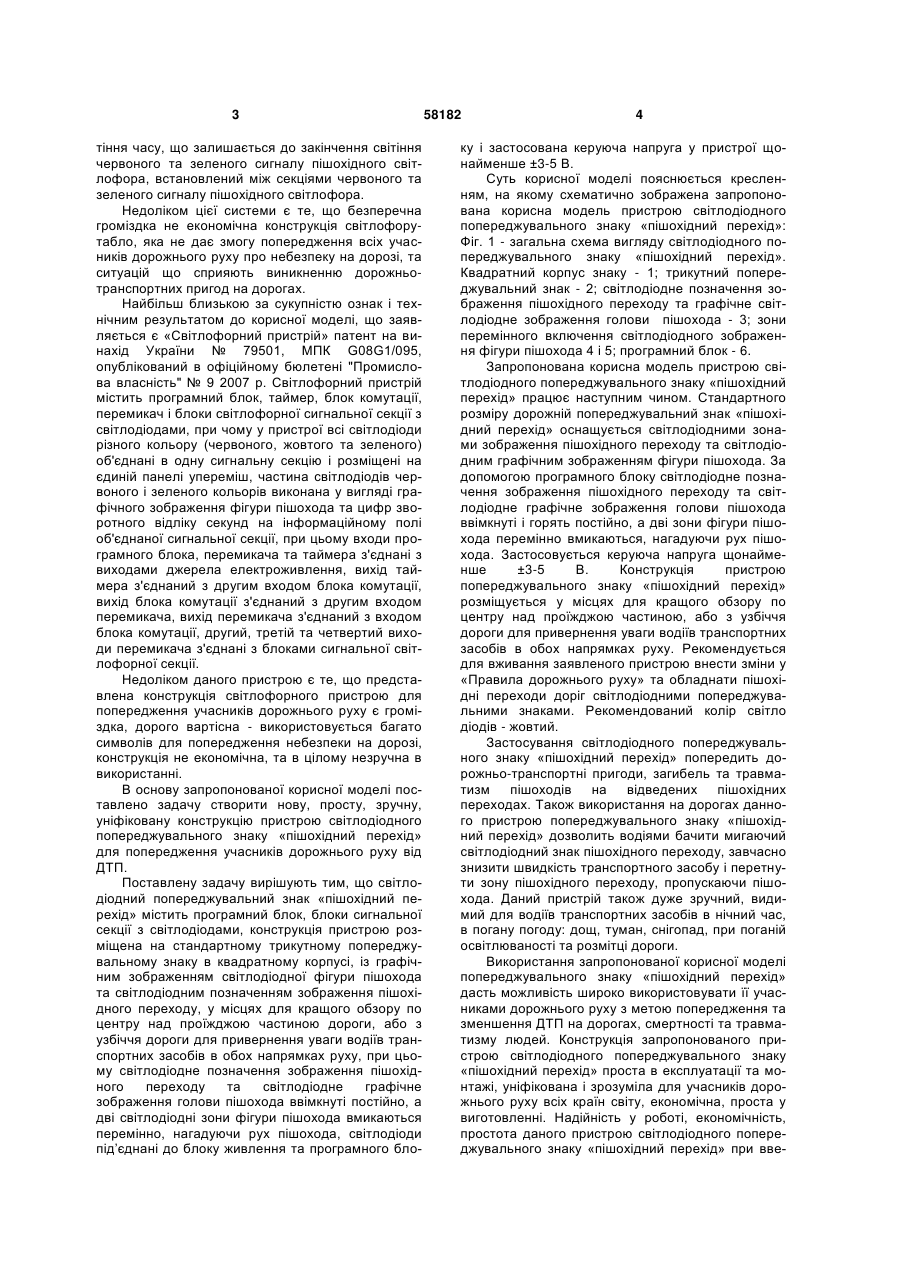

1. Світлодіодний пристрій попереджувального знака "пішохідний перехід", що містить програмний блок з під'єднаним до нього блоком з світлодіодами у вигляді графічного зображення нерухомої фігури пішохода, з'єднаний з виходами джерела електроживлення, який відрізняється тим, що блок зі світлодіодами розташований на площині 3 тіння часу, що залишається до закінчення світіння червоного та зеленого сигналу пішохідного світлофора, встановлений між секціями червоного та зеленого сигналу пішохідного світлофора. Недоліком цієї системи є те, що безперечна громіздка не економічна конструкція світлофорутабло, яка не дає змогу попередження всіх учасників дорожнього руху про небезпеку на дорозі, та ситуацій що сприяють виникненню дорожньотранспортних пригод на дорогах. Найбільш близькою за сукупністю ознак і технічним результатом до корисної моделі, що заявляється є «Світлофорний пристрій» патент на винахід України № 79501, МПК G08G1/095, опублікований в офіційному бюлетені "Промислова власність" № 9 2007 р. Світлофорний пристрій містить програмний блок, таймер, блок комутації, перемикач і блоки світлофорної сигнальної секції з світлодіодами, при чому у пристрої всі світлодіоди різного кольору (червоного, жовтого та зеленого) об'єднані в одну сигнальну секцію і розміщені на єдиній панелі упереміш, частина світлодіодів червоного і зеленого кольорів виконана у вигляді графічного зображення фігури пішохода та цифр зворотного відліку секунд на інформаційному полі об'єднаної сигнальної секції, при цьому входи програмного блока, перемикача та таймера з'єднані з виходами джерела електроживлення, вихід таймера з'єднаний з другим входом блока комутації, вихід блока комутації з'єднаний з другим входом перемикача, вихід перемикача з'єднаний з входом блока комутації, другий, третій та четвертий виходи перемикача з'єднані з блоками сигнальної світлофорної секції. Недоліком даного пристрою є те, що представлена конструкція світлофорного пристрою для попередження учасників дорожнього руху є громіздка, дорого вартісна - використовується багато символів для попередження небезпеки на дорозі, конструкція не економічна, та в цілому незручна в використанні. В основу запропонованої корисної моделі поставлено задачу створити нову, просту, зручну, уніфіковану конструкцію пристрою світлодіодного попереджувального знаку «пішохідний перехід» для попередження учасників дорожнього руху від ДТП. Поставлену задачу вирішують тим, що світлодіодний попереджувальний знак «пішохідний перехід» містить програмний блок, блоки сигнальної секції з світлодіодами, конструкція пристрою розміщена на стандартному трикутному попереджувальному знаку в квадратному корпусі, із графічним зображенням світлодіодної фігури пішохода та світлодіодним позначенням зображення пішохідного переходу, у місцях для кращого обзору по центру над проїжджою частиною дороги, або з узбіччя дороги для привернення уваги водіїв транспортних засобів в обох напрямках руху, при цьому світлодіодне позначення зображення пішохідного переходу та світлодіодне графічне зображення голови пішохода ввімкнуті постійно, а дві світлодіодні зони фігури пішохода вмикаються перемінно, нагадуючи рух пішохода, світлодіоди під’єднані до блоку живлення та програмного бло 58182 4 ку і застосована керуюча напруга у пристрої щонайменше ±3-5 В. Суть корисної моделі пояснюється кресленням, на якому схематично зображена запропонована корисна модель пристрою світлодіодного попереджувального знаку «пішохідний перехід»: Фіг. 1 - загальна схема вигляду світлодіодного попереджувального знаку «пішохідний перехід». Квадратний корпус знаку - 1; трикутний попереджувальний знак - 2; світлодіодне позначення зображення пішохідного переходу та графічне світлодіодне зображення голови пішохода - 3; зони перемінного включення світлодіодного зображення фігури пішохода 4 і 5; програмний блок - 6. Запропонована корисна модель пристрою світлодіодного попереджувального знаку «пішохідний перехід» працює наступним чином. Стандартного розміру дорожній попереджувальний знак «пішохідний перехід» оснащується світлодіодними зонами зображення пішохідного переходу та світлодіодним графічним зображенням фігури пішохода. За допомогою програмного блоку світлодіодне позначення зображення пішохідного переходу та світлодіодне графічне зображення голови пішохода ввімкнуті і горять постійно, а дві зони фігури пішохода перемінно вмикаються, нагадуючи рух пішохода. Застосовуєтьсякеруюча напруга щонайменше ±3-5 В. Конструкція пристрою попереджувального знаку «пішохідний перехід» розміщується у місцях для кращого обзору по центру над проїжджою частиною, або з узбіччя дороги для привернення уваги водіїв транспортних засобів в обох напрямках руху. Рекомендується для вживання заявленого пристрою внести зміни у «Правила дорожнього руху» та обладнати пішохідні переходи доріг світлодіодними попереджувальними знаками. Рекомендований колір світло діодів - жовтий. Застосування світлодіодного попереджувального знаку «пішохідний перехід» попередить дорожньо-транспортні пригоди, загибель та травматизм пішоходів на відведених пішохідних переходах. Також використання на дорогах данного пристрою попереджувального знаку «пішохідний перехід» дозволить водіями бачити мигаючий світлодіодний знак пішохідного переходу, завчасно знизити швидкість транспортного засобу і перетнути зону пішохідного переходу, пропускаючи пішохода. Даний пристрій також дуже зручний, видимий для водіїв транспортних засобів в нічний час, в погану погоду: дощ, туман, снігопад, при поганій освітлюваності та розмітці дороги. Використання запропонованої корисної моделі попереджувального знаку «пішохідний перехід» дасть можливість широко використовувати її учасниками дорожнього руху з метою попередження та зменшення ДТП на дорогах, смертності та травматизму людей. Конструкція запропонованого пристрою світлодіодного попереджувального знаку «пішохідний перехід» проста в експлуатації та монтажі, уніфікована і зрозуміла для учасників дорожнього руху всіх країн світу, економічна, проста у виготовленні. Надійність у роботі, економічність, простота даного пристрою світлодіодного попереджувального знаку «пішохідний перехід» при вве 5 58182 денні в експлуатацію дасть змогу вітчизняним товаровиробникам поставляти на вітчизняний і закордонний ринок конкурентноздатну продукцію та убезпечити учасників дорожнього руху від ДТП, смертності і травматизму. Список використаних джерел інформації: 1. Опис до патенту на корисну модель № 39531, МПК G08G1/00, опублікований в офіційному бюлетені "Промислова власність" № 4 2009 р. (аналог) Комп’ютерна верстка Л. Купенко 6 2. Опис до патенту України на корисну модель № 30985, МПК G08G1/095 опублікований в офіційному бюлетені "Промислова власність" № 6 2008р. (аналог) 3. Опис до патенту України на винахід № 79501, МПК G08G1/095, опублікований в офіційному бюлетені "Промислова власність" № 9 2007р. (прототип). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
