Тепловий гідромотор
Номер патенту: 58269
Опубліковано: 11.04.2011
Автори: Бєліков Костянтин Олександрович, Губарев Олександр Павлович, Ганпанцурова Оксана Сергіївна
Формула / Реферат
Тепловий гідромотор, що містить корпус і вал з радіально розташованими штоками циліндрів, в порожнинах яких встановлено герметичні камери з робочою рідиною, який відрізняється тим, що на опорному валу закріплений перетворювач лінійного руху штоків, який виконано у вигляді профільованого кулачка, а герметичні камери виконані у вигляді сильфонів, що містять знегажену рідину, яка має високий коефіцієнт об'ємного розширення і щонайменше одна із поверхонь циліндра виконана із матеріалу з високим коефіцієнтом теплопровідності.
Текст

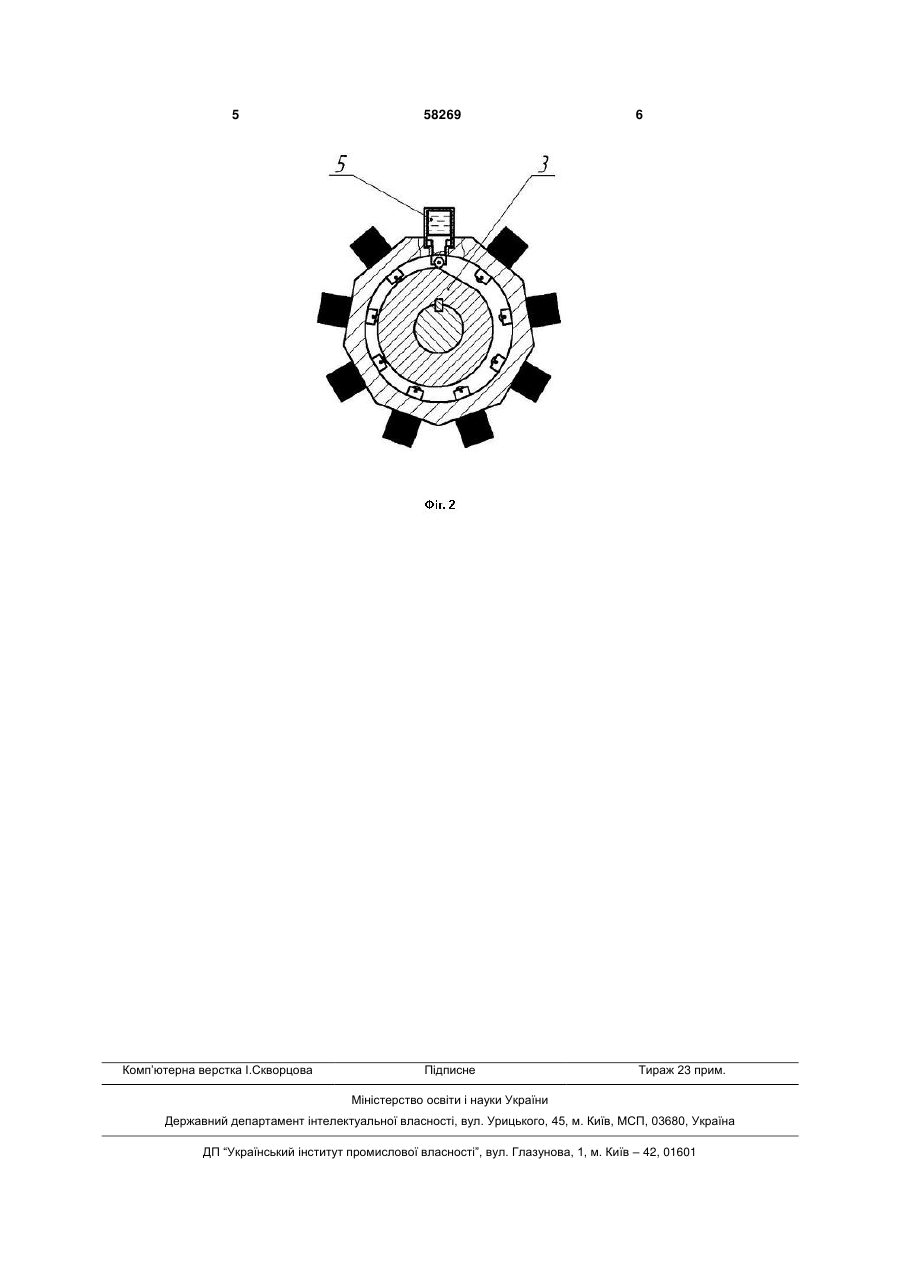

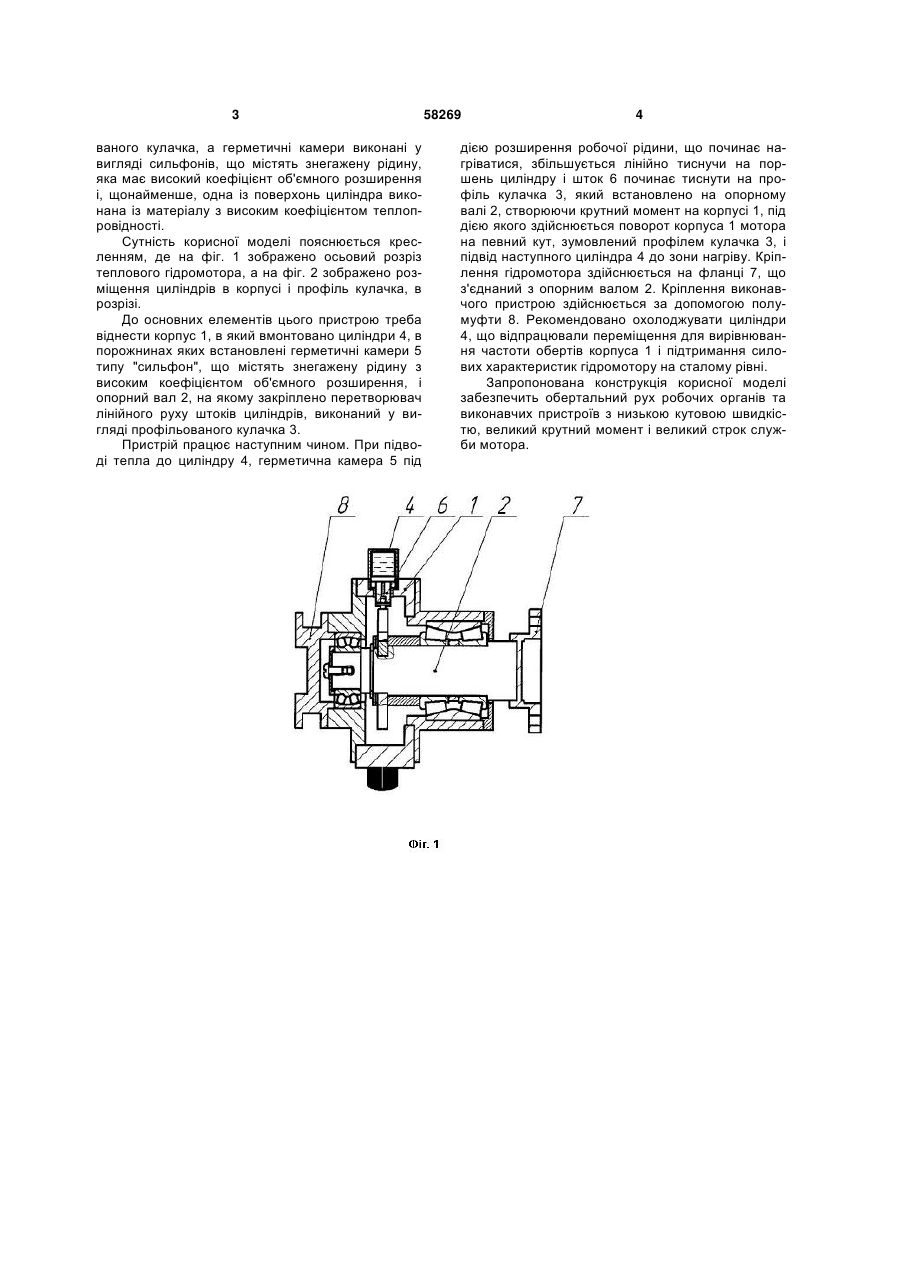

Тепловий гідромотор, що містить корпус і вал з радіально розташованими штоками циліндрів, в 3 ваного кулачка, а герметичні камери виконані у вигляді сильфонів, що містять знегажену рідину, яка має високий коефіцієнт об'ємного розширення і, щонайменше, одна із поверхонь циліндра виконана із матеріалу з високим коефіцієнтом теплопровідності. Сутність корисної моделі пояснюється кресленням, де на фіг. 1 зображено осьовий розріз теплового гідромотора, а на фіг. 2 зображено розміщення циліндрів в корпусі і профіль кулачка, в розрізі. До основних елементів цього пристрою треба віднести корпус 1, в який вмонтовано циліндри 4, в порожнинах яких встановлені герметичні камери 5 типу "сильфон", що містять знегажену рідину з високим коефіцієнтом об'ємного розширення, і опорний вал 2, на якому закріплено перетворювач лінійного руху штоків циліндрів, виконаний у вигляді профільованого кулачка 3. Пристрій працює наступним чином. При підводі тепла до циліндру 4, герметична камера 5 під 58269 4 дією розширення робочої рідини, що починає нагріватися, збільшується лінійно тиснучи на поршень циліндру і шток 6 починає тиснути на профіль кулачка 3, який встановлено на опорному валі 2, створюючи крутний момент на корпусі 1, під дією якого здійснюється поворот корпуса 1 мотора на певний кут, зумовлений профілем кулачка 3, і підвід наступного циліндра 4 до зони нагріву. Кріплення гідромотора здійснюється на фланці 7, що з'єднаний з опорним валом 2. Кріплення виконавчого пристрою здійснюється за допомогою полумуфти 8. Рекомендовано охолоджувати циліндри 4, що відпрацювали переміщення для вирівнювання частоти обертів корпуса 1 і підтримання силових характеристик гідромотору на сталому рівні. Запропонована конструкція корисної моделі забезпечить обертальний рух робочих органів та виконавчих пристроїв з низькою кутовою швидкістю, великий крутний момент і великий строк служби мотора. 5 Комп’ютерна верстка І.Скворцова 58269 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat hydro-motor
Автори англійськоюBelikov Kostiantyn Oleksandrovych, Hubarev Oleksandr Pavlovych, Hanpantsurova Oksana Serhiivna
Назва патенту російськоюТепловой гидромотор
Автори російськоюБеликов Константин Александрович, Губарев Александр Павлович, Ганпанцурова Оксана Сергеевна
МПК / Мітки
МПК: F01C 1/113, F01C 1/067
Мітки: тепловий, гідромотор
