Гідросівалка для висіву пророщеного насіння

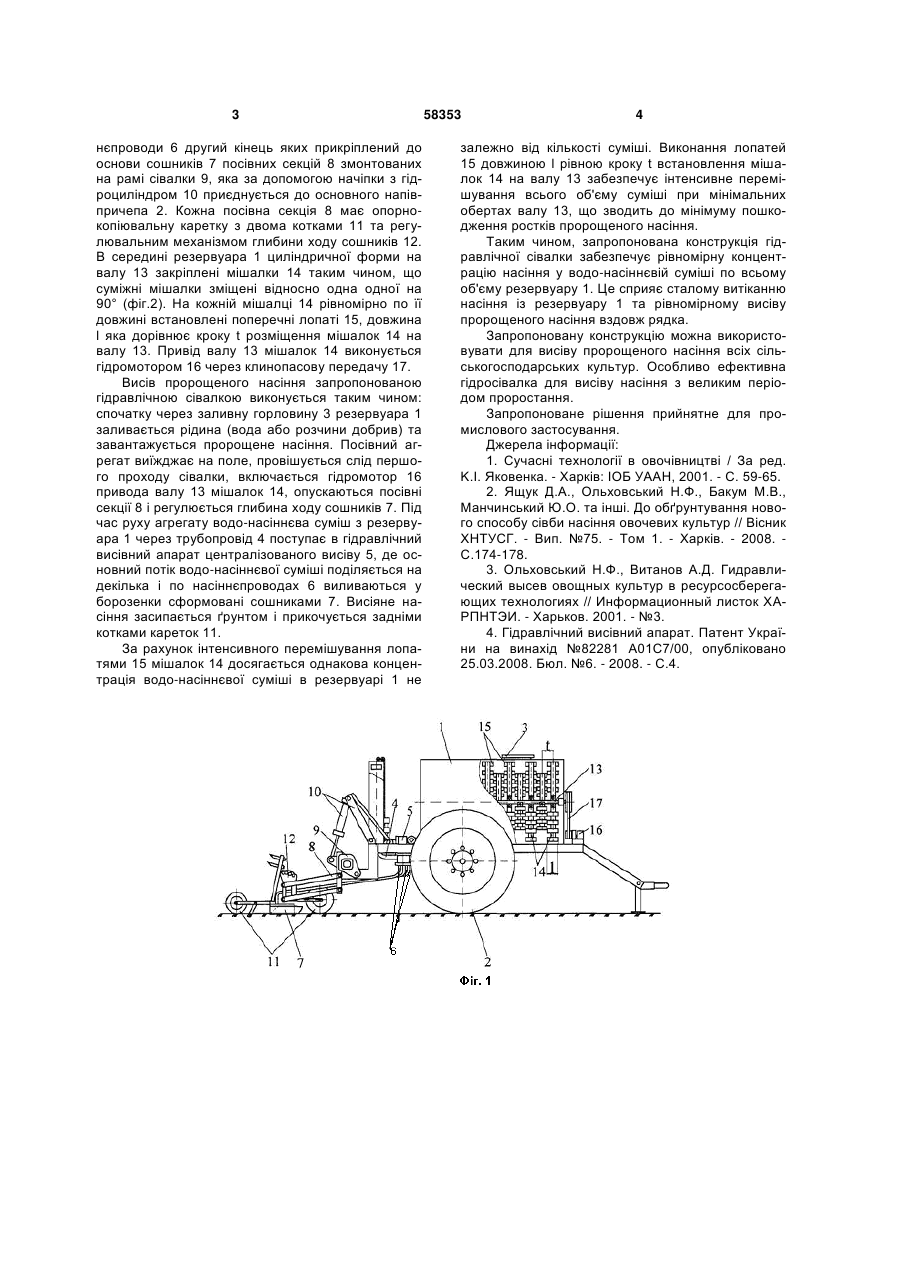

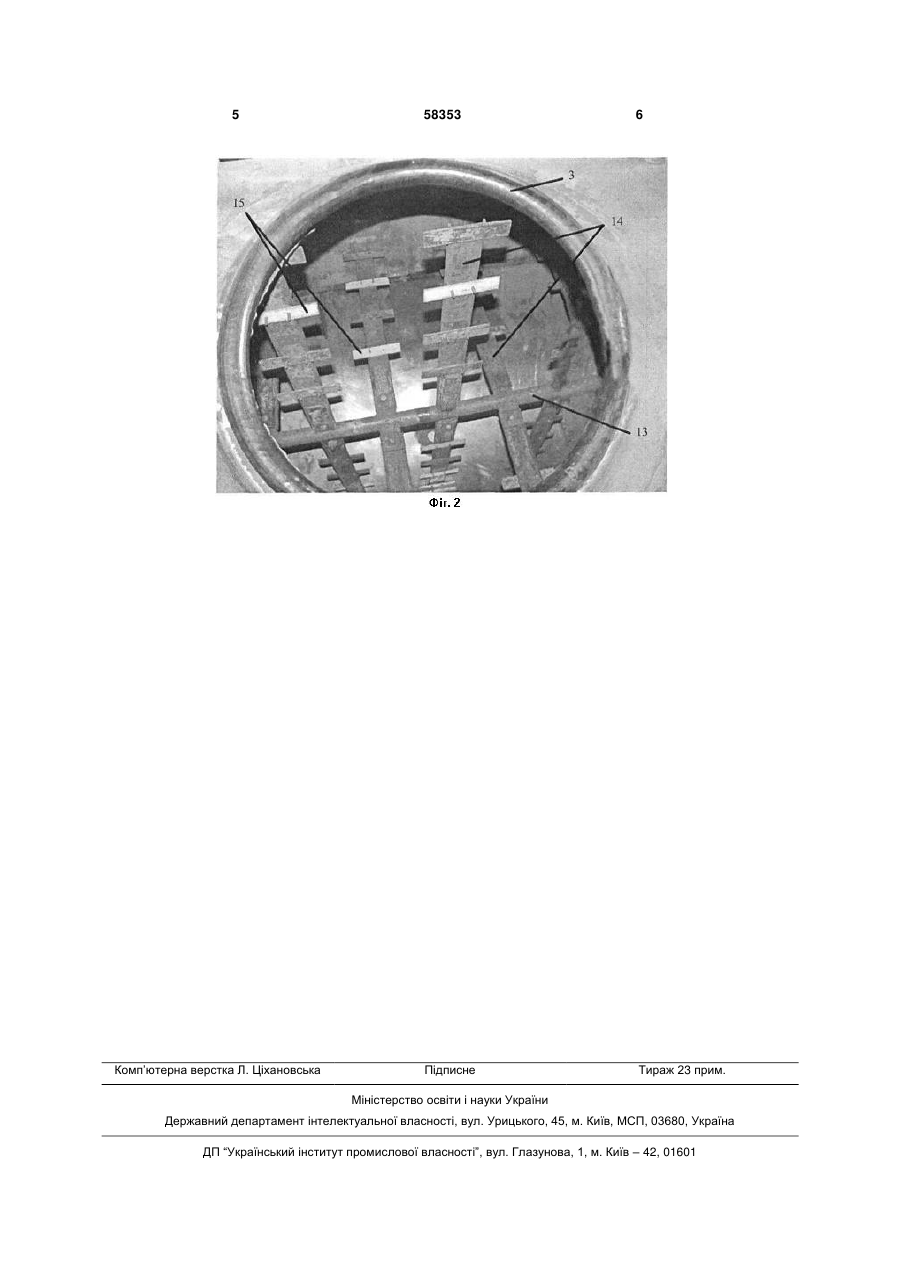

Гідросівалка для висіву пророщеного насіння, що включає резервуар для водонасіннєвої суміші, в якій на валу встановлені Т-подібні мішалки, гідравлічний висівний апарат централізованого висіву, насіннєпроводи та посівні секції з сошниками для заробки насіння в ґрунт, яка відрізняється тим, що на мішалках рівномірно по довжині встановлені поперечні лопаті, довжина яких дорівнює кроку кріплення мішалок на валу. (19) (21) u201011230 (22) 20.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) ЯЩУК ДМИТРО АНАТОЛІЙОВИЧ, ОЛЬХОВСЬКИЙ МИКОЛА ФЕДОРОВИЧ, БАКУМ МИКОЛА ВАСИЛЬОВИЧ, МАНЧИНСЬКИЙ ЮРІЙ ОЛЕКСІЙОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМЕНІ ПЕТРА ВАСИЛЕНКА, ЯЩУК ДМИТРО АНАТОЛІЙОВИЧ, ОЛЬХОВСЬКИЙ МИКОЛА ФЕДОРО 3 нєпроводи 6 другий кінець яких прикріплений до основи сошників 7 посівних секцій 8 змонтованих на рамі сівалки 9, яка за допомогою начіпки з гідроциліндром 10 приєднується до основного напівпричепа 2. Кожна посівна секція 8 має опорнокопіювальну каретку з двома котками 11 та регулювальним механізмом глибини ходу сошників 12. В середині резервуара 1 циліндричної форми на валу 13 закріплені мішалки 14 таким чином, що суміжні мішалки зміщені відносно одна одної на 90° (фіг.2). На кожній мішалці 14 рівномірно по її довжині встановлені поперечні лопаті 15, довжина l яка дорівнює кроку t розміщення мішалок 14 на валу 13. Привід валу 13 мішалок 14 виконується гідромотором 16 через клинопасову передачу 17. Висів пророщеного насіння запропонованою гідравлічною сівалкою виконується таким чином: спочатку через заливну горловину 3 резервуара 1 заливається рідина (вода або розчини добрив) та завантажується пророщене насіння. Посівний агрегат виїжджає на поле, провішується слід першого проходу сівалки, включається гідромотор 16 привода валу 13 мішалок 14, опускаються посівні секції 8 і регулюється глибина ходу сошників 7. Під час руху агрегату водо-насіннєва суміш з резервуара 1 через трубопровід 4 поступає в гідравлічний висівний апарат централізованого висіву 5, де основний потік водо-насіннєвої суміші поділяється на декілька і по насіннєпроводах 6 виливаються у борозенки сформовані сошниками 7. Висіяне насіння засипається ґрунтом і прикочується задніми котками кареток 11. За рахунок інтенсивного перемішування лопатями 15 мішалок 14 досягається однакова концентрація водо-насіннєвої суміші в резервуарі 1 не 58353 4 залежно від кількості суміші. Виконання лопатей 15 довжиною l рівною кроку t встановлення мішалок 14 на валу 13 забезпечує інтенсивне перемішування всього об'єму суміші при мінімальних обертах валу 13, що зводить до мінімуму пошкодження ростків пророщеного насіння. Таким чином, запропонована конструкція гідравлічної сівалки забезпечує рівномірну концентрацію насіння у водо-насіннєвій суміші по всьому об'єму резервуару 1. Це сприяє сталому витіканню насіння із резервуару 1 та рівномірному висіву пророщеного насіння вздовж рядка. Запропоновану конструкцію можна використовувати для висіву пророщеного насіння всіх сільськогосподарських культур. Особливо ефективна гідросівалка для висіву насіння з великим періодом проростання. Запропоноване рішення прийнятне для промислового застосування. Джерела інформації: 1. Сучасні технології в овочівництві / За ред. K.I. Яковенка. - Харків: ІОБ УААН, 2001. - С. 59-65. 2. Ящук Д.А., Ольховський Н.Ф., Бакум М.В., Манчинський Ю.О. та інші. До обґрунтування нового способу сівби насіння овочевих культур // Вісник ХНТУСГ. - Вип. №75. - Том 1. - Харків. - 2008. С.174-178. 3. Ольховський Н.Ф., Витанов А.Д. Гидравлический высев овощных культур в ресурсосберегающих технологиях // Информационный листок ХАРПНТЭИ. - Харьков. 2001. - №3. 4. Гідравлічний висівний апарат. Патент України на винахід №82281 А01С7/00, опубліковано 25.03.2008. Бюл. №6. - 2008. - С.4. 5 Комп’ютерна верстка Л. Ціхановська 58353 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
