Комбінований змішувач
Номер патенту: 58352
Опубліковано: 11.04.2011
Автори: Онищенко Олександр Григорович, Вірченко Віктор Вікторович, Ващенко Костянтин Миколайович, Рогозін Іван Анатолійович
Формула / Реферат
Комбінований змішувач, що містить горизонтально розташований вал зі шнековою стрічкою та лопатями, який відрізняється тим, що має лопаті між витками шнекової стрічки, які направлені в протилежний бік від витка й розміщені рівномірно по довжині вала, причому їх кут атаки направлений протилежно до кута нахилу шнекової стрічки.
Текст

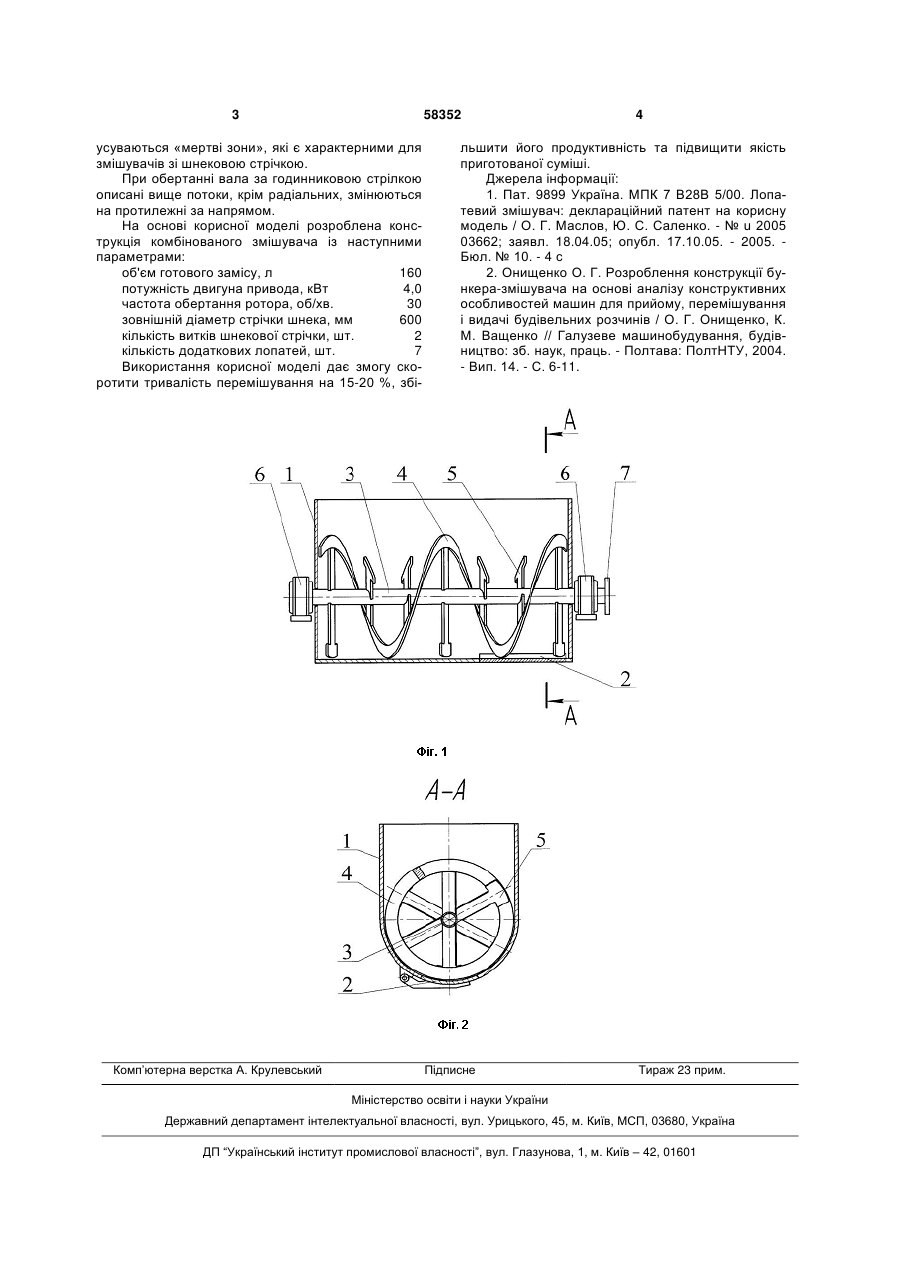

Комбінований змішувач, що містить горизонтально розташований вал зі шнековою стрічкою та лопатями, який відрізняється тим, що має лопаті між витками шнекової стрічки, які направлені в протилежний бік від витка й розміщені рівномірно по довжині вала, причому їх кут атаки направлений протилежно до кута нахилу шнекової стрічки. (19) (21) u201011225 (22) 20.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) ОНИЩЕНКО ОЛЕКСАНДР ГРИГОРОВИЧ, ВАЩЕНКО КОСТЯНТИН МИКОЛАЙОВИЧ, РОГОЗІН ІВАН АНАТОЛІЙОВИЧ, ВІРЧЕНКО ВІКТОР ВІКТОРОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ 3 58352 усуваються «мертві зони», які є характерними для змішувачів зі шнековою стрічкою. При обертанні вала за годинниковою стрілкою описані вище потоки, крім радіальних, змінюються на протилежні за напрямом. На основі корисної моделі розроблена конструкція комбінованого змішувача із наступними параметрами: об'єм готового замісу, л 160 потужність двигуна привода, кВт 4,0 частота обертання ротора, об/хв. 30 зовнішній діаметр стрічки шнека, мм 600 кількість витків шнекової стрічки, шт. 2 кількість додаткових лопатей, шт. 7 Використання корисної моделі дає змогу скоротити тривалість перемішування на 15-20 %, збі Комп’ютерна верстка А. Крулевський 4 льшити його продуктивність та підвищити якість приготованої суміші. Джерела інформації: 1. Пат. 9899 Україна. МПК 7 В28В 5/00. Лопатевий змішувач: деклараційний патент на корисну модель / О. Г. Маслов, Ю. С. Саленко. - № u 2005 03662; заявл. 18.04.05; опубл. 17.10.05. - 2005. Бюл. № 10. - 4 с 2. Онищенко О. Г. Розроблення конструкції бункера-змішувача на основі аналізу конструктивних особливостей машин для прийому, перемішування і видачі будівельних розчинів / О. Г. Онищенко, К. М. Ващенко // Галузеве машинобудування, будівництво: зб. наук, праць. - Полтава: ПолтНТУ, 2004. - Вип. 14. - С. 6-11. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined mixer
Автори англійськоюOnyschenko Oleksandr Hryhorovych, Vaschenko Kostiantyn Mykolaiovych, Rohozin Ivan Anatoliiovych, Virchenko Viktor Viktorovych
Назва патенту російськоюКомбинированный смеситель
Автори російськоюОнищенко Александр Григорьевич, Ващенко Константин Николаевич, Рогозин Иван Анатольевич, Вирченко Виктор Викторович
МПК / Мітки
МПК: B28C 5/16
Мітки: змішувач, комбінований
