G01P 1/00 — Елементи конструкції вимірювальних приладів

Номер патенту: 101600

Опубліковано: 25.09.2015

Автори: Смірний Михайло Федорович, Марченко Андрій Петрович

МПК: G01P 1/00, G01P 13/00, F02M 37/00 ...

Мітки: високого, датчик, насоса, ходу, тиску, паливного, рейки

Формула / Реферат:

Датчик ходу рейки паливного насоса високого тиску, що містить корпус, трубчасте мідне рухоме осердя, котушку, притискувальні гайки, нижню та верхню проставки, який відрізняється тим, що як трубчасте мідне рухоме осердя застосовано сталевий циліндричний стрижень із зубчастою нарізкою з постійним кроком різьби, а котушку виконано у вигляді двох секцій, зміщених одна від іншої на відстань, що дорівнює кроку зі чвертю різьби.

Номер патенту: 96318

Опубліковано: 25.10.2011

Автори: Михайленко Олександр Анатолієвич, Яцко Ласло Дюлович, Бродовий Григорій Васильович

МПК: G01C 23/00, G01P 3/10, G01P 1/00 ...

Мітки: індикатор, світлодіодний

Формула / Реферат:

1. Світлодіодний індикатор, що складається з розміщеного в корпусі світлодіодного модуля індикації, що містить пасивну шкалу, нейтральний світлофільтр та формувальну маску зображення, при цьому на піддоні закріплені плата перетворення вхідних сигналів, плата живлення та плата мікроконтролера, який відрізняється тим, що на торцевій поверхні пасивної шкали розміщена кільцеподібна плата зі світлодіодами та світловідбивною плівкою, до якої...

Номер патенту: 45054

Опубліковано: 26.10.2009

Автори: Сало Ярослав Михайлович, Мазурак Михайло Васильович, Залужний Володимир Іванович, Бондарев Євген Ілліч

МПК: G01P 1/00

Мітки: засобу, поперечної, стенд, транспортного, статичної, визначення, стійкості

Формула / Реферат:

1. Стенд для визначення поперечної статичної стійкості транспортного засобу, що містить вантажну платформу, встановлену на опорах, гідроциліндри, що нахиляють платформу, на якій встановлено транспортний засіб, до якого прикріплено страхові ланцюги і упори та кутомір, що встановлені на платформі, який відрізняється тим, що як привід гідроциліндрів використовують гідрофікований універсальний транспортний засіб з гідролініями, в якому визначають...

Номер патенту: 26276

Опубліковано: 10.09.2007

Автори: Митрофанов Олександр Петрович, Бондарєв Євгеній Ілліч, Лілевман Ігор Йосипович

МПК: G01P 1/00

Мітки: засобу, стійкості, транспортного, визначення, поперечної, статичної, стенд

Формула / Реферат:

1. Стенд для визначення поперечної статичної стійкості транспортного засобу, що складається з вантажної платформи, встановленої на опорах, насосної станції, яка через гідролінії з'єднана з гідроциліндрами, що нахиляють платформу, на якій встановлено транспортний засіб, до якого прикріплено страхувальні ланцюги, та упори і кутомір, що встановлені на платформі, який відрізняється тим, що у вантажній платформі, під переднім і заднім колесами...

Номер патенту: 19336

Опубліковано: 15.12.2006

Автори: Павлиський Василь Михайлович, Гнатьо Петро Михайлович, Чвартацький Ігор Іванович, Гнатьо Михайло Васильович, Білик Степанія Григорівна

МПК: G01M 7/06, A01C 7/00, G01L 7/00 ...

Мітки: якості, насіння, дослідження, стенд, висіву

Формула / Реферат:

Стенд для дослідження якості висіву насіння, який виконано у вигляді рами, корпуса висівного апарата з насіннєвим бункером, конічного барабана з концентрично розміщеними по периферії його нижньої основи комірками з вертикальним привідним валом, приводу і пульта керування, який відрізняється тим, що корпус висівного апарата з бункером встановлені над поворотним диском на напрямних з можливістю радіального переміщення до центра, в свою чергу...

Номер патенту: 15900

Опубліковано: 17.07.2006

Автори: Шабатура Юрій Васильович, Овчинников Костянтин В'ячеславович

МПК: G01P 1/00

Мітки: диференційний, обертальних, перетворювач, рухів, вимірювальний, характеристик

Формула / Реферат:

Диференційний вимірювальний перетворювач характеристик обертальних рухів, що містить вал, модулятор світлового потоку, зв'язаний з валом, джерело світла, розташоване навпроти модулятора світлового потоку, фотоприймач, корпус, дві діафрагми, одна з яких розташована перед фотоприймачем, а інша - перед джерелом світла по одну сторону від модулятора світлового потоку, причому діафрагми виконано щілинними, який відрізняється тим, що в нього...

Номер патенту: 12039

Опубліковано: 16.01.2006

Автори: Овчинников Костянтин В'ячеславович, Шабатура Юрій Васильович

МПК: G01P 1/00

Мітки: цифровим, характеристик, виходом, обертальних, вимірювальний, перетворювач, рухів

Формула / Реферат:

Вимірювальний перетворювач характеристик обертальних рухів з цифровим виходом, що містить вал, модулятор світлового потоку, який зв'язаний з валом, джерело світла, розташоване навпроти модулятора, діафрагму з щільовим отвором, який відрізняється тим, що в нього введено фотолінійку, яка розташована паралельно осі обертання вала по одну сторону з джерелом світла від модулятора світлового потоку, який виконаний у вигляді світловідбивальної...

Номер патенту: 9702

Опубліковано: 17.10.2005

Автори: Шабатура Юрій Васильович, Овчинников Костянтин В'ячеславович

МПК: G01P 1/00

Мітки: обертів, вимірювальний, перетворювач, швидкості, кутової, визначення, кутового, кількості, прискорення

Формула / Реферат:

Вимірювальний перетворювач для визначення кількості обертів, кутової швидкості та кутового прискорення, що містить вал, модулятор світлового потоку, який зв’язаний з валом, джерело світла, розташоване навпроти модулятора, фотоприймач, діафрагму, яка розташована перед фотоприймачем, який відрізняється тим, що до нього введено корпус, другу діафрагму, яка розташована перед джерелом світла, причому обидві діафрагми виконано щілинними і...

Номер патенту: 68031

Опубліковано: 15.07.2004

Автори: Солецкій Валерій Леонідович, Горобей Василь Петрович, Красніченко Олександр Леонідович, Мироненко Генадій Миколайович, Тарімов Олег Євгенович

МПК: G01P 1/00, G01M 19/00, A01C 7/00 ...

Мітки: висівних, апаратів, стенд, досліджень

Формула / Реферат:

1.Стенд для досліджень висівних апаратів, що містить вал з висівними апаратами і механізмом його приводу, насіннєпроводи і мікропроцесорний блок з програмним управлінням висівом насіння у відповідності із сигналами датчика числа обертів колеса сівалки і постійним для заданої норми висіву насіння відношенням числа обертів колеса сівалки до числа обертів вала висівних апаратів, який відрізняється тим, що стенд оснащений спеціальним...

Номер патенту: 57923

Опубліковано: 15.07.2003

Автор: Іванов Борис Миколайович

МПК: G01P 1/00, G01B 5/02, G01B 5/00 ...

Мітки: нутромірів, головок, індикаторних, вимірювальних, перевірки, пристрій

Формула / Реферат:

Устройство для поверки измерительных головок и индикаторных нутромеров, содержащее основание, жестко закрепленные на нем два кронштейна, дифференциальную винтовую пару, одна из гаек которой связана с одним из кронштейнов жестко, а вторая установлена на нем с возможностью продольного перемещения, жестко связанный с второй гайкой измерительный наконечник, преобразователь угла поворота винта, привод вращения винта, предметный столик,...

Номер патенту: 55823

Опубліковано: 15.04.2003

Автори: Черняк Микола Григорович, Давиденко Оксана Миколаївна, Балабанов Ігор Валерійович

МПК: G01B 1/00, G01P 1/00

Мітки: пружна, напрямна

Формула / Реферат:

Пружна напрямна, що являє собою пластину у вигляді квадрата з вирізами, що утворюють між центром та периметром перемички, орієнтовані одна відносно одної під кутом 90 градусів, яка відрізняється тим, що перемички виконані з центральної та двох бічних ділянок, причому жорсткість центральної ділянки значно вища за жорсткість бічних.

Номер патенту: 48374

Опубліковано: 15.08.2002

Автори: Логачов Іван Петрович, Здирко Дмитро Юрійович, Бізюк Андрій Михайлович, Тихонов Сергій Вікторович

МПК: G01B 5/00, G01B 5/08, G01P 1/00 ...

Мітки: нутромір, мікрометричний

Формула / Реферат:

1. Нутромір мікрометричний, що містить корпус з розсувним елементом, встановлений з можливістю переміщення між повзунами, барабан, внутрішній барабан з пружинами, тріскачку, штифт, рукоятку, гайку, розташовану на пружині повзунів, повзуни, який відрізняється тим, що розсувний елемент виконаний складовим у вигляді конічного елемента з циліндричною напрямною, встановленого з можливістю поздовжнього переміщення, і шпинделя, встановленого з...

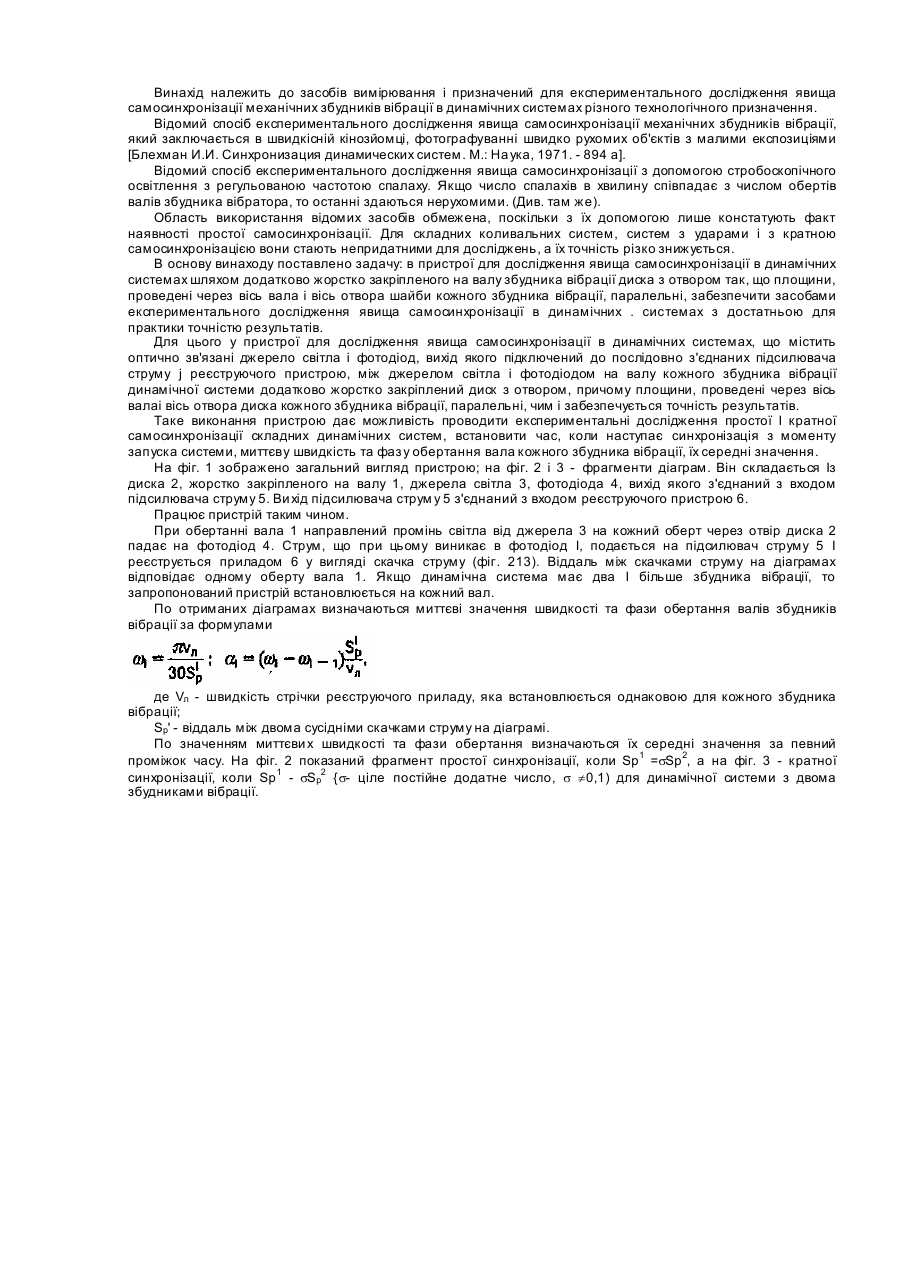

Номер патенту: 21024

Опубліковано: 07.10.1997

Автори: Лозовий Ігор Степанович, Нісонський Володимир Павлович, Герега Ігор Іванович, Іньшин Вячеслав Михайлович

МПК: G01D 21/00, G01P 1/00

Мітки: дослідження, системах, самосинхронізації, пристрій, динамічних, явища

Формула / Реферат:

Пристрій для дослідження явища самосинхронізації в динамічних системах, що містить оптично зв'язані джерело світла i фотодіод, вихід якого підключений до послідовно з'єднаних підсилювача струму i реєструючого пристрою, який відрізняється тим, що між джерелом світла і фотодіодом на валу кожного збудника вібрації додатково жорстко закріплений диск з отвором, причому площини, проведені через вісь вала і вісь отвор з диска кожного збудника...

Номер патенту: 10805

Опубліковано: 25.12.1996

Автор: Зінченко Віктор Іванович

МПК: G01B 5/00, G01B 5/20, G01P 1/00 ...

Мітки: пристрій, копіювальний

Формула / Реферат:

Копіювальний пристрій, що містить упор з притискним гвинтом, основну рамку з закріпле­ним на ній горизонтальним направляючим стерж­нем та розташованим на ньому повзуном і штангою з щупом, який відрізняється тим, що його забезпе­чено жорстко з'єднаним з ползуном датчиком відносного переміщення, у якого штанга з щупом виконані спільно з осердям відносного переміщення, а горизонтальний направляючий стержень має еліпсоподібний поперечний...
