Електричний калорифер
Номер патенту: 58376
Опубліковано: 11.04.2011
Автори: Матвієнков Сергій Анатолійович, Кирильченко Петро Миколайович, Шмельков Дмитро Миколайович, Костіна Лідія Петрівна, Гайдуков Олексій Васильович, Могильний Олександр Петрович
Формула / Реферат
1. Електричний калорифер, що містить корпус, усередині якого закріплені нагрівні елементи, який відрізняється тим, що корпус виконаний з жорстко сполучених між собою трьох секцій, кожна з яких містить нагрівальні елементи, закріплені на осі за допомогою циліндричних дисків.
2. Електричний калорифер за п. 1, який відрізняється тим, що в кожній секції рівномірно по її перерізу жорстко закріплені на осі щонайменше три циліндричні диски.
3. Електричний калорифер за пп. 1 і 2, який відрізняється тим, що на кожному циліндричному диску закріплено щонайменше два нагрівні елементи.
Текст

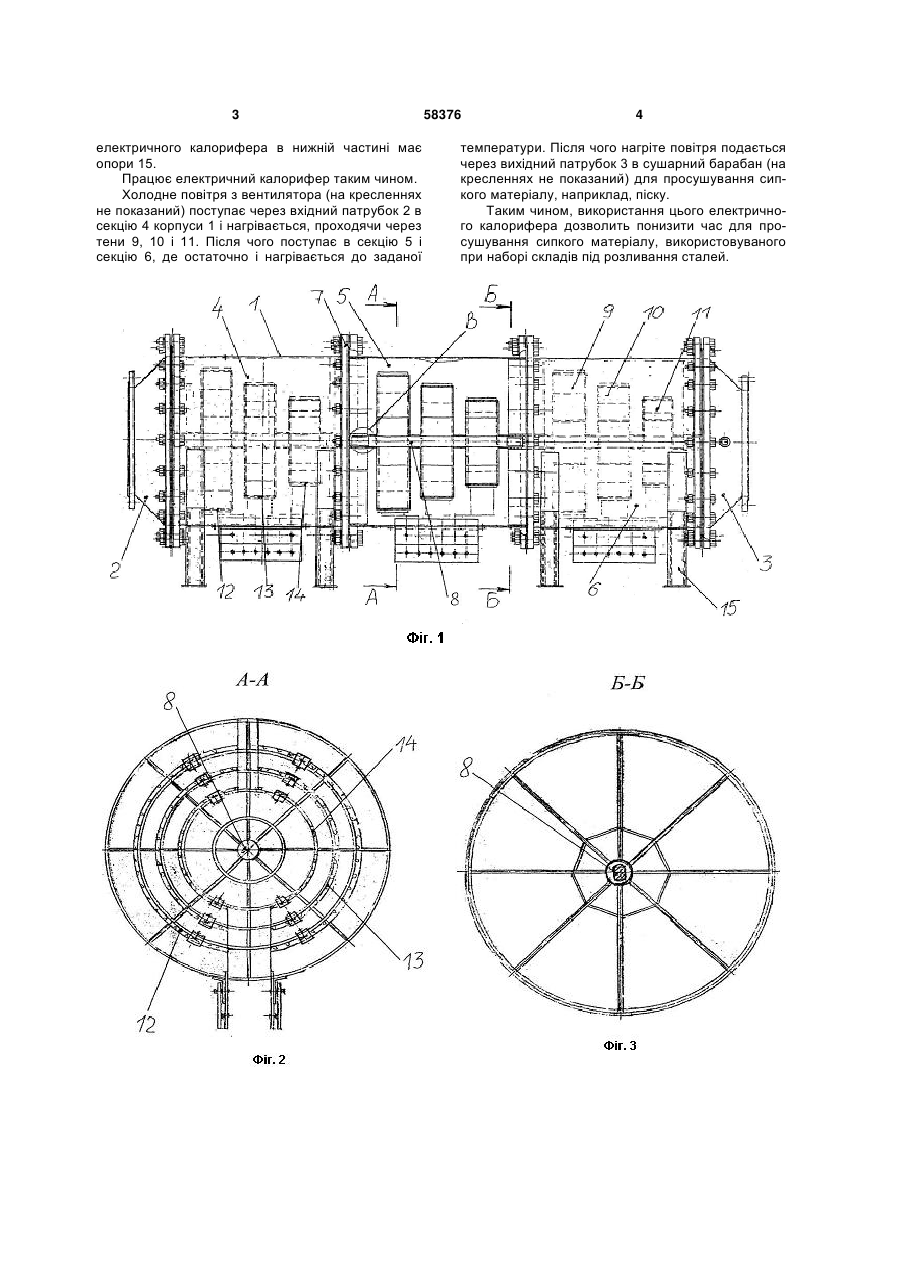

1. Електричний калорифер, що містить корпус, усередині якого закріплені нагрівні елементи, який відрізняється тим, що корпус виконаний з жорстко сполучених між собою трьох секцій, кожна з яких містить нагрівальні елементи, закріплені на осі за допомогою циліндричних дисків. 2. Електричний калорифер за п. 1, який відрізняється тим, що в кожній секції рівномірно по її перерізу жорстко закріплені на осі щонайменше три циліндричні диски. 3. Електричний калорифер за пп. 1 і 2, який відрізняється тим, що на кожному циліндричному диску закріплено щонайменше два нагрівні елементи. (19) (21) u201011424 (22) 27.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) МАТВІЄНКОВ СЕРГІЙ АНАТОЛІЙОВИЧ, КИРИЛЬЧЕНКО ПЕТРО МИКОЛАЙОВИЧ, МОГИЛЬНИЙ ОЛЕКСАНДР ПЕТРОВИЧ, ШМЕЛЬКОВ ДМИТРО МИКОЛАЙОВИЧ, ГАЙДУКОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, КОСТІНА ЛІДІЯ ПЕТРІВНА (73) ПУБЛІЧНЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. ІЛЛІЧА" 3 електричного калорифера в нижній частині має опори 15. Працює електричний калорифер таким чином. Холодне повітря з вентилятора (на кресленнях не показаний) поступає через вхідний патрубок 2 в секцію 4 корпуси 1 і нагрівається, проходячи через тени 9, 10 і 11. Після чого поступає в секцію 5 і секцію 6, де остаточно і нагрівається до заданої 58376 4 температури. Після чого нагріте повітря подається через вихідний патрубок 3 в сушарний барабан (на кресленнях не показаний) для просушування сипкого матеріалу, наприклад, піску. Таким чином, використання цього електричного калорифера дозволить понизити час для просушування сипкого матеріалу, використовуваного при наборі складів під розливання сталей. 5 Комп’ютерна верстка А. Крижанівський 58376 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric calorifer
Автори англійськоюMatvienkov Serhii Anatoliiovych, Kyrylchenko Petro Mykolaiovych, Mohylnyi Oleksandr Petrovych, Shmelkov Dmytro Mykolaiovych, Haidukov Oleksii Vasyliovych, Kostina Lidia Petrivna
Назва патенту російськоюЭлектрический калорифер
Автори російськоюМатвиенков Сергей Анатольевич, Кирильченко Петр Николаевич, Могильный Александр Петрович, Шмельков Дмитрий Николаевич, Гайдуков Алексей Васильевич, Костина Лидия Петровна
МПК / Мітки
МПК: F24H 3/04
Мітки: калорифер, електричний
