Піч-калорифер

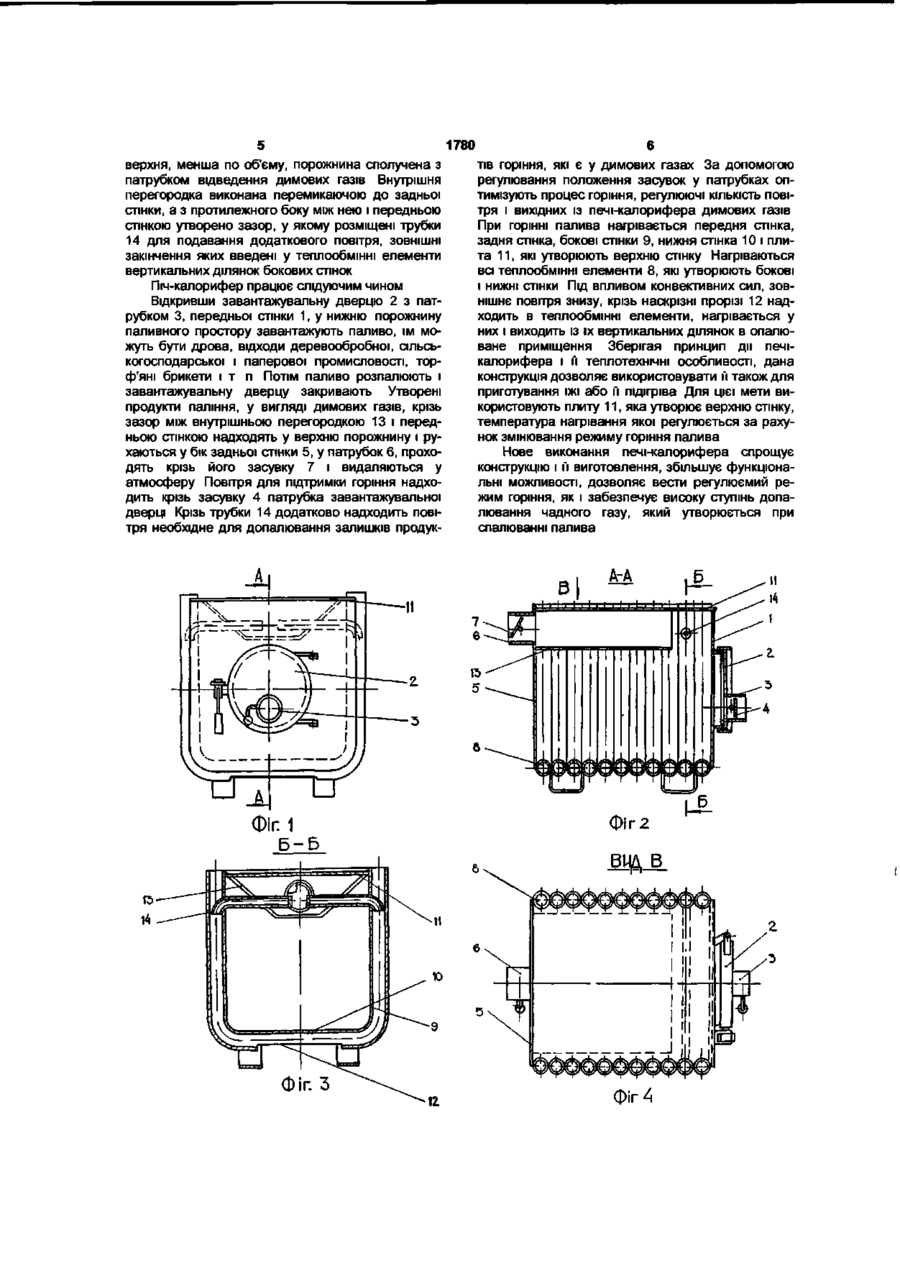

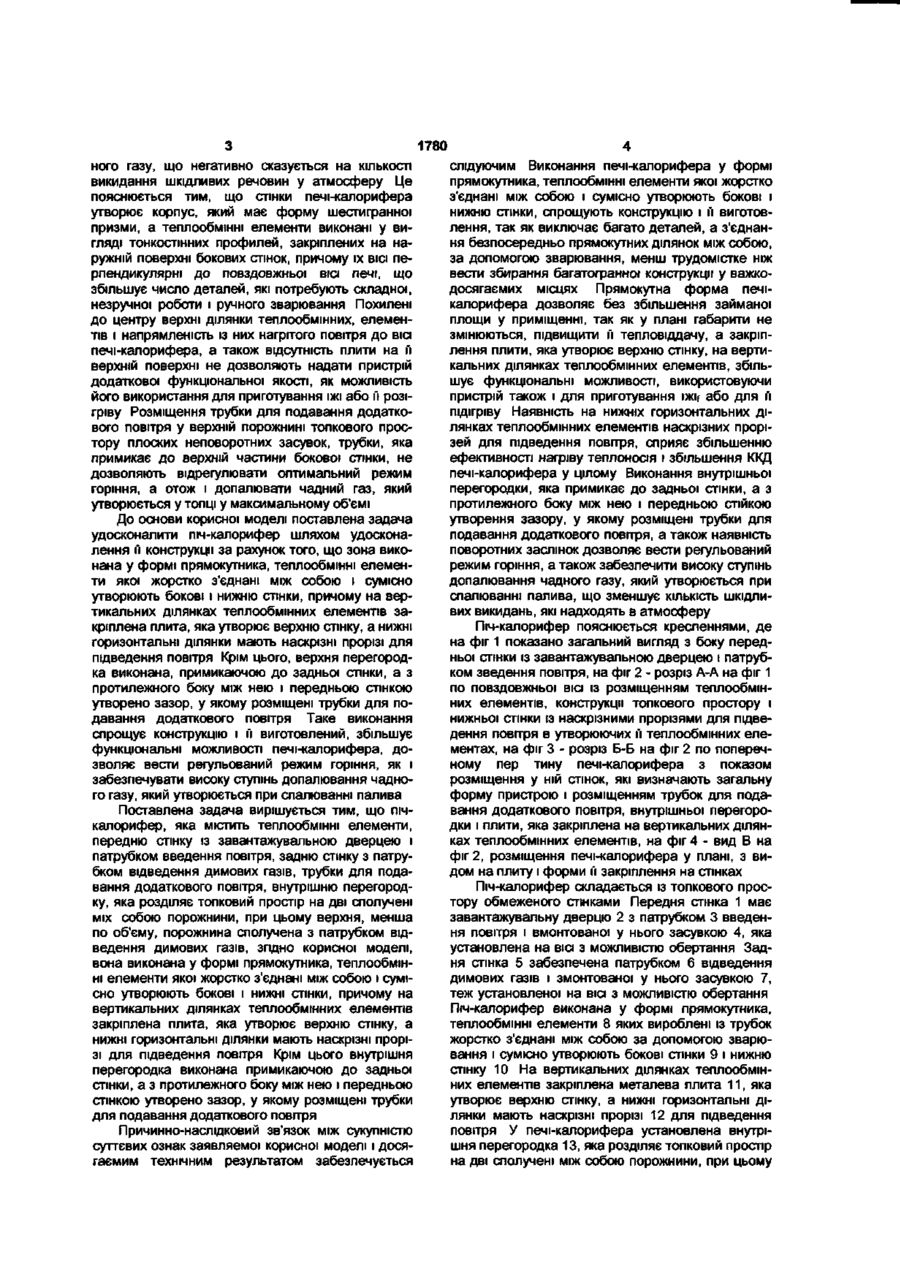

1 Піч-калорифер, яка містить теплообмінні елементи, передню стінку із завантажувальними дверцятами і патрубком введення повітря, задню стінку з патрубком відведення димових газів, трубки для подавання додаткового повітря, внутрішню перегородку, яка розділяє топковий простір на дві сполучені між собою порожнина, при цьому верхня, менша за об'ємом, порожнина сполучена з патрубком відведення димових газів, яка відрізняється тим, що вона виконана у формі прямокутника, теплообмінні елементи якої жорстко з'єднані між собою і сумісно утворюють бокові і нижню стінки, причому на вертикальних ділянках теплообмінних елементів закріплена плита, яка утворює верхню стінку, а нижні горизонтальні ділянки мають наскрізні прорізі для підведення повітря 2 Піч-калорифер за п 1, яка відрізняється тим, що внутрішня перегородка виконана примикаючою до задньої стінки, а з протилежного боку між нею і передньою стінкою утворено зазор, у якому розміщені трубки для подавання додаткового повітря Корисна модель відноситься до теплотехніки, а конкретно до побутових печей із ЗОВНІШНІМИ ПОвітротоками, і може бути використана для обігріву приміщень, а також для приготування їжі Відомо "Обігрівальний пристрій" по авторському свідоцтву СРСР №1791677, МКВ F24B7/00 1993 Обігрівальний пристрій, по даному аналогу складається із корпусу у вигляді з'єднаних, за допомогою пластин, трубопроводів, розташованих у шахматному порядку паралельно один до одного, при цьому трубопроводи розміщені у декількох рядах з утворенням многогранника, грані якого розташовані під кутом до горизонтальної площини Але таке конструктивне виконання дуже складне і затруднює його виготовлення У аналогу також обмежені функціональні можливості пристрою, відсутні режим заданого регулювання горіння палива, як і високої ступені допалювання чадного газу, яка визначає КІЛЬКІСТЬ викидання шкідливих речовин у атмосферу Відома "Піч-калорифер" по патенту Російської Федерації №2035666, МПК F24B7/02, 1995 Це технічне рішення має найбільшу КІЛЬКІСТЬ загальних ознак з пропонуємою корисною моделлю і прийнято нами за найближчий аналог (прототип) Піч-калорифер, по прототипу, містить бокові стінки з теплообмінними елементами, передню стінку із завантажувальною дверцею і патрубком введення повітря, задню стінку з патрубком відве дення димових газів, внутрішню перегородку, не досягаючу до задньої стінки і розділяючу топковий простір на дві сполучені між собою порожнини, причому верхня, менша по об'єму, порожнина сполучена з патрубком для відведення димових газів і в ній розташовані трубки для подавання додаткового повітря, при цьому вона складається із розміщеної у верхній порожнині трубкою, один із торців якої примикав до задньої стінки і охоплює патрубок для відведення димових газів, другий утворює з передньою стінкою зазор для входу димових газів, внутрішня перегородка примикає до передньої торцевої стінки, а трубки для подавання додаткового повітря розміщені над заднім краєм перегородки Ознаками прототипу, збігаючими з суттєвими ознаками заявляємої корисної моделі, є теплообмінні елементи, передня стінка із завантажувальною дверцею і патрубком введення повітря, задня стінка з патрубком відведення димових газів, трубки для подавання додаткового повітря, внутрішня пер городка, яка розділяє топковий простір на дві сполучені між собою порожнини, при цьому верхня, менша по об'єму, порожнина сполучена з патрубком відведення димових газів Недоліком прототипу є складність конструкції і її виготовлення, обмежені функціональні можливості, відсутність заданого регулювального режиму горіння, як і високої ступені допалювання чад (24)15 05 2003 00 1780 слідуючим Виконання печі-калорифера у формі ного газу, що негативно сказується на КІЛЬКОСТІ прямокутника, теплообмінні елементи якої жорстко викидання шкідливих речовин у атмосферу Це з'єднані між собою і сумісно утворюють бокові і пояснюється тим, що стінки печі-калорифера нижню стінки, спрощують конструкцію і її виготовутворює корпус, який має форму шестигранної лення, так як виключає багато деталей, а з'єднанпризми, а теплообмінні елементи виконані у виня безпосередньо прямокутних ділянок між собою, гляді тонкостінних профилей, закріплених на наза допомогою зварювання, менш трудомістке ніж ружній поверхні бокових стінок, причому їх ВІСІ певести збирання багатогранної конструкції у важкорпендикулярні до повздовжньої ВІСІ печі, що досягаємих місцях Прямокутна форма печізбільшує число деталей, які потребують складної, калорифера дозволяє без збільшення займаної незручної роботи і ручного зварювання Похилені площи у приміщенні, так як у плані габарити не до центру верхні ділянки теплообмінних, елемензмінюються, підвищити її тепловіддачу, а закріптів і напрямленість із них нагрітого повітря до ВІСІ лення плити, яка утворює верхню стінку, на вертипечі-калорифера, а також відсутність плити на її кальних ділянках теплообмінних елементів, збільверхній поверхні не дозволяють надати пристрій шує функціональні можливості, використовуючи додаткової функціональної якості, як можливість пристрій також і для приготування іжн або для її його використання для приготування їжі або її розіпідігріву Наявність на нижніх горизонтальних дігріву Розміщення трубки для подавання додатколянках теплообмінних елементів наскрізних прорівого повітря у верхній порожнині топкового просзей для підведення повітря, сприяє збільшенню тору плоских неповоротних засувок, трубки, яка ефективності нагріву теплоносія і збільшення ККД примикає до верхній частини бокової стінки, не печі-калорифера у цілому Виконання внутрішньої дозволяють відрегулювати оптимальний режим перегородки, яка примикає до задньої стінки, а з горіння, а отож і допалювати чадний газ, який протилежного боку між нею і передньою стійкою утворюється у топці у максимальному об'ємі утворення зазору, у якому розміщені трубки для До основи корисної моделі поставлена задача подавання додаткового повітря, а також наявність удосконалити піч-калорифер шляхом удосконаповоротних заслінок дозволяє вести регульований лення її конструкції за рахунок того, що зона викорежим горіння, а також забезпечити високу ступінь нана у формі прямокутника, теплообмінні елемендопалювання чадного газу, який утворюється при ти якої жорстко з'єднані між собою і сумісно спалюванні палива, що зменшує КІЛЬКІСТЬ ШКІДЛИутворюють бокові і нижню стінки, причому на верВИХ викидань, які надходять в атмосферу тикальних ділянках теплообмінних елементів закріплена плита, яка утворює верхню стінку, а нижні Піч-калорифер пояснюється кресленнями, де горизонтальні ділянки мають наскрізні прорізі для на фіг 1 показано загальний вигляд з боку передпідведення повітря Крім цього, верхня перегородньої стінки із завантажувальною дверцею і патрубка виконана, примикаючою до задньої стінки, а з ком зведення повітря, на фіг 2 - розріз А-А на фіг 1 протилежного боку між нею і передньою стінкою по повздовжньої ВІСІ із розміщенням теплообмінутворено зазор, у якому розміщені трубки для поних елементів, конструкції топкового простору і давання додаткового повітря Таке виконання нижньої стінки із наскрізними прорізями для підвеспрощує конструкцію і її виготовлений, збільшує дення повітря в утворюючих її теплообмінних елефункціональні можливості печі-калорифера, доментах, на фіг 3 - розріз Б-Б на фіг 2 по поперечзволяє вести регульований режим горіння, як і ному пер тину печі-калорифера з показом забезпечувати високу ступінь допалювання чаднорозміщення у ній стінок, які визначають загальну го газу, який утворюється при спалюванні палива форму пристрою і розміщенням трубок для подавання додаткового повітря, внутрішньої перегороПоставлена задача вирішується тим, що пічдки і плити, яка закріплена на вертикальних ділянкалорифер, яка містить теплообмінні елементи, ках теплообмінних елементів, на фіг 4 - вид В на передню стінку із завантажувальною дверцею і фіг 2, розміщення печі-калорифера у плані, з випатрубком введення повітря, задню стінку з патрудом на плиту і форми її закріплення на стінках бком відведення димових газів, трубки для подавання додаткового повітря, внутрішню перегородПіч-калорифер складається із топкового проску, яка розділяє топковий простір на дві сполучені тору обмеженого стінками Передня стінка 1 має міх собою порожнини, при цьому верхня, менша завантажувальну дверцю 2 з патрубком 3 введенпо об'єму, порожнина сполучена з патрубком відня повітря і вмонтованої у нього засувкою 4, яка ведення димових газів, згідно корисної моделі, установлена на ВІСІ З МОЖЛИВІСТЮ обертання Задвона виконана у формі прямокутника, теплообміння стінка 5 забезпечена патрубком 6 відведення ні елементи якої жорстко з'єднані між собою і сумідимових газів і змонтованої у нього засувкою 7, сно утворюють бокові і нижні стінки, причому на теж установленої на ВІСІ З МОЖЛИВІСТЮ обертання вертикальних ділянках теплообмінних елементів Піч-калорифер виконана у формі прямокутника, закріплена плита, яка утворює верхню стінку, а теплообмінні елементи 8 яких вироблені із трубок нижні горизонтальні ділянки мають наскрізні проріжорстко з'єднані між собою за допомогою зварюзі для підведення повітря Крім цього внутрішня вання і сумісно утворюють бокові стінки 9 і нижню перегородка виконана примикаючою до задньої стінку 10 На вертикальних ділянках теплообмінстінки, а з протилежного боку між нею і передньою них елементів закріплена металева плита 11, яка стінкою утворено зазор, у якому розміщені трубки утворює верхню стінку, а нижні горизонтальні дідля подавання додаткового повітря лянки мають наскрізні прорізі 12 для підведення повітря У печі-калорифера установлена внутріПричинно-наслідковий зв'язок між сукупністю шня перегородка 13, яка розділяє топковий простір суттєвих ознак заявляемої корисної моделі і досяна дві сполучені між собою порожнини, при цьому гаємим технічним результатом забезпечується 1780 верхня, менша по об'єму, порожнина сполучена з патрубком відведення димових газів Внутрішня перегородка виконана перемикаючою до задньої стінки, а з протилежного боку між нею і передньою стінкою утворено зазор, у якому розміщені трубки 14 для подавання додаткового повітря, ЗОВНІШНІ закінчення яких введені у теплообмінні елементи вертикальних ділянок бокових стінок Піч-калорифер працює слідуючим чином Відкривши завантажувальну дверцю 2 з патрубком 3, передньої стінки 1, у нижню порожнину паливного простору завантажують паливо, їм можуть бути дрова, відходи деревообробної, сільськогосподарської і паперової промисловості, торф'яні брикети і т п Потім паливо розпалюють і завантажувальну дверцу закривають Утворені продукти паління, у вигляді димових газів, крізь зазор між внутрішньою перегородкою 13 і передньою стінкою надходять у верхню порожнину і рухаються у бік задньої стінки 5, у патрубок 6, проходять крізь його засувку 7 і видаляються у атмосферу Повітря для підтримки горіння надходить крізь засувку 4 патрубка завантажувальної дверці Крізь трубки 14 додатково надходить повітря необхідне для допалювання залишків продук тів горіння, які є у димових газах За допомогою регулювання положення засувок у патрубках оптимізують процес горіння, регулюючі КІЛЬКІСТЬ повітря і вихідних із печі-калорифера димових газів При горінні палива нагрівається передня стінка, задня стінка, бокові стінки 9, нижня стінка 10 і плита 11, які утворюють верхню стінку Нагріваються всі теплообмінні елементи 8, які утворюють бокові і нижні стінки Під ВПЛИВОМ конвективних сил, зовнішнє повітря знизу, крізь наскрізні прорізі 12 надходить в теплообмінні елементи, нагрівається у них і виходить із їх вертикальних ділянок в опалюване приміщення Зберігая принцип ди печікалорифера і її теплотехнічні особливості, дана конструкція дозволяє використовувати її також для приготування їжі або її підігріва Для цієї мети використовують плиту 11, яка утворює верхню стінку, температура нагрівання якої регулюється за рахунок змінювання режиму горіння палива Нове виконання печі-калорифера спрощує конструкцію і її виготовлення, збільшує функціональні можливості, дозволяє вести регулюємий режим горіння, як і забезпечує високу ступінь допалювання чадного газу, який утворюється при спалюванні палива Фіг 2 ФІГ. З 1780 Підписано до друку 05.06.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
